M-TEC - arrêtée
Ce guide d'intégration est compatible avec les produits M-TEC suivants :
M-TEC Energy Butler
1. Câblage
Se connecter à l'onduleur à l'aide du Black Dongle [LMGS] combiné à l'adaptateur Solax [LMA2].
Vous pouvez maintenant connecter un câble SFTP entre l'adaptateur LMA2 et l'onduleur M-TEC.

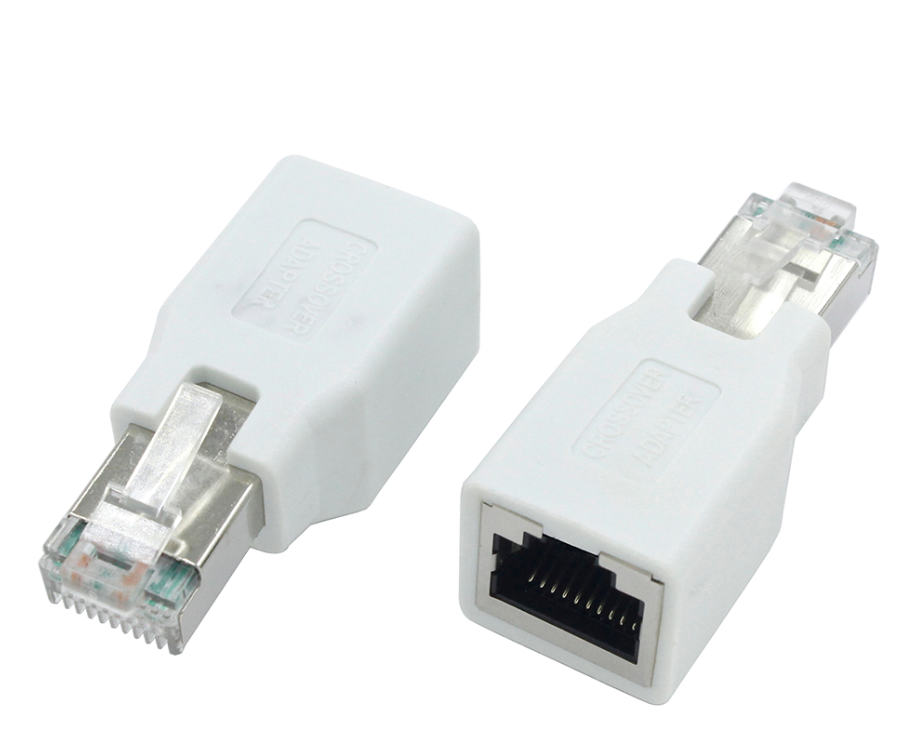

Adaptateur Solax [LMA2]

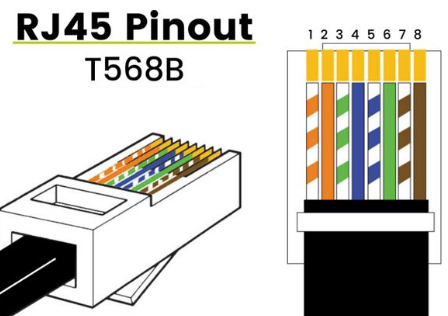

A l'une des extrémités d'un câble Ethernet, sertir une fiche RJ45 en utilisant la norme de terminaison T568B.

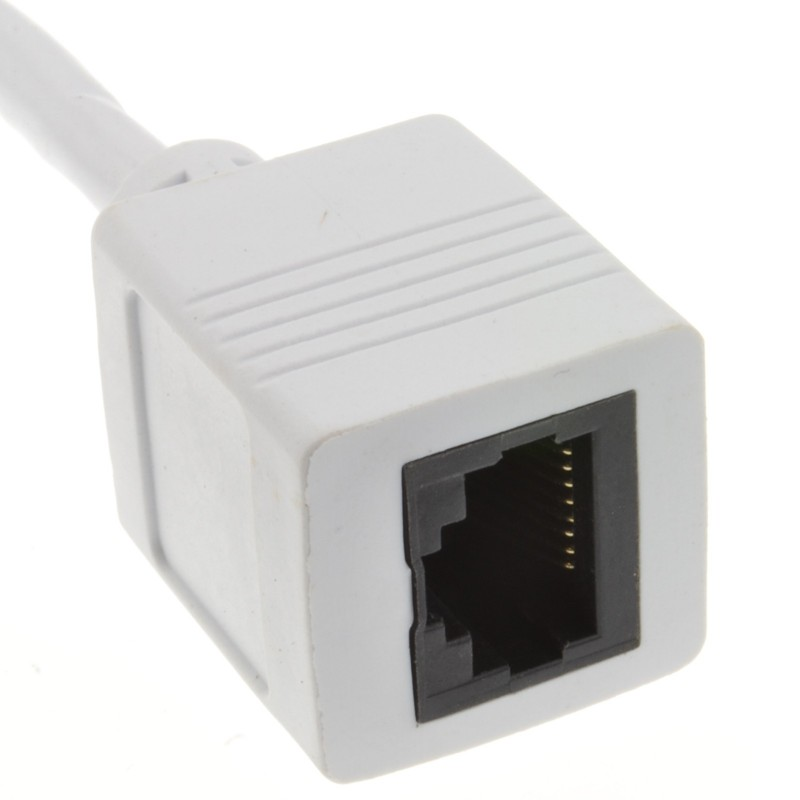

Connectez la fiche RJ45 sertie au LIFEPOWR USB-RS485-TYPE2 (dongle blanc).
À l'autre extrémité du câble Ethernet, connectez les fils bleu et blanc à la broche 13 du connecteur M-TEC et le fil bleu à la broche 14.

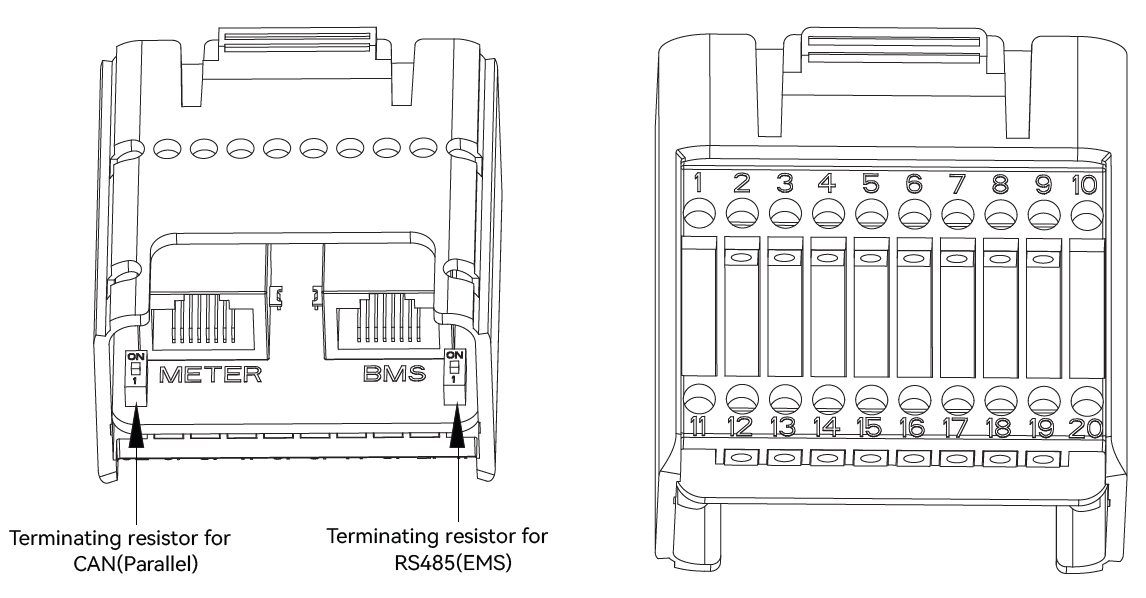

Brochage du connecteur M-TEC :
M-TEC Pin | Description | Fil UTP |
|---|---|---|
13 | 485 B1 | Bleu et blanc |
14 | 485 A1 | Bleu |
Connectez la fiche USB du dongle à n'importe quel port USB de la FlexiObox.
2. Activer le modbus
Le Modbus est activé par défaut sur les modèles Energy Butler. Aucune configuration n'est nécessaire.
