[LMG] Clé USB RS485 Modbus standard
Description
Dongle USB standard pour connecter les onduleurs compatiblesFlexiO en utilisant Modbus RTU.
Cette connexion permet à FlexiO de contrôler l'onduleur via le port RS485.

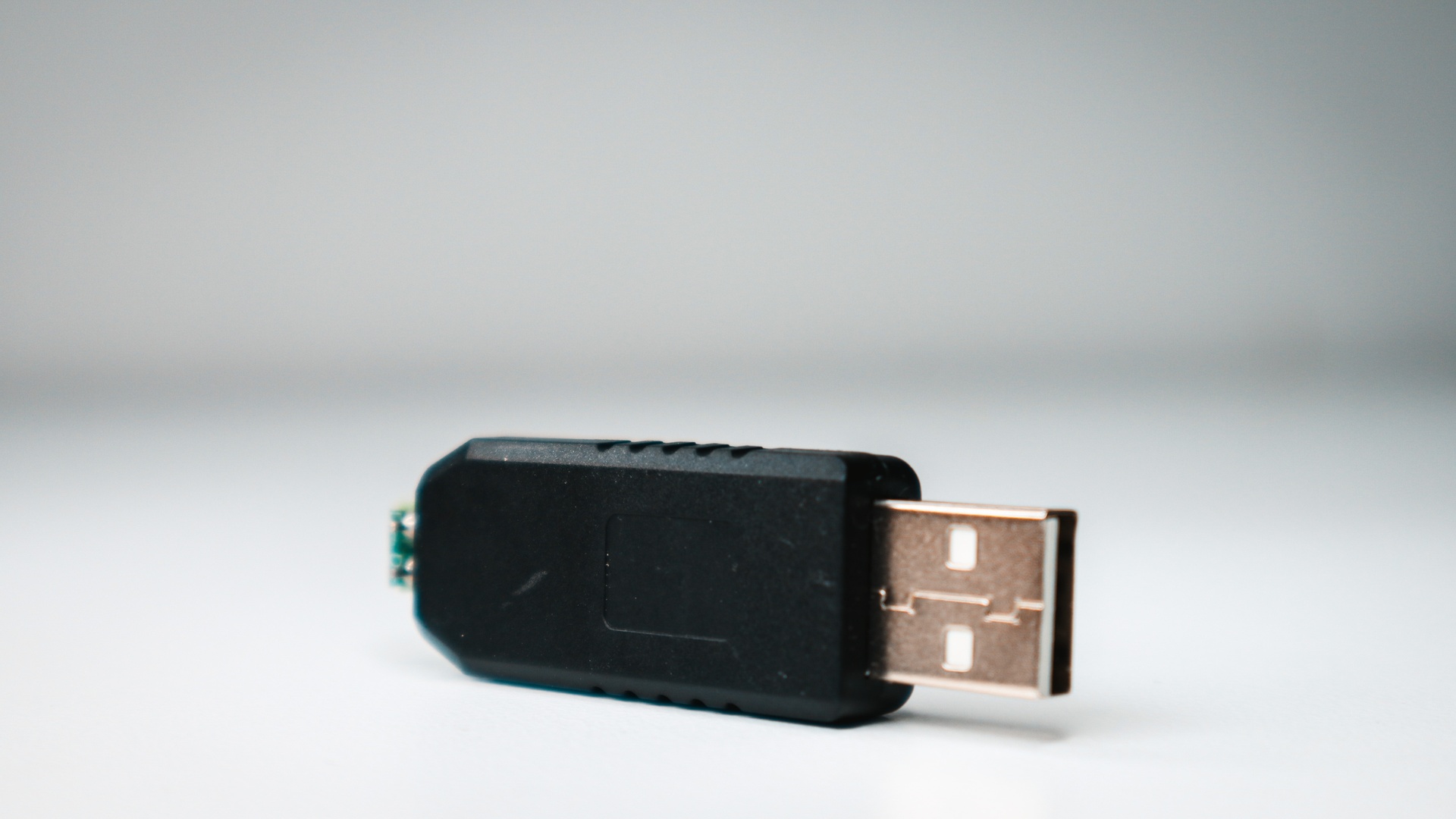

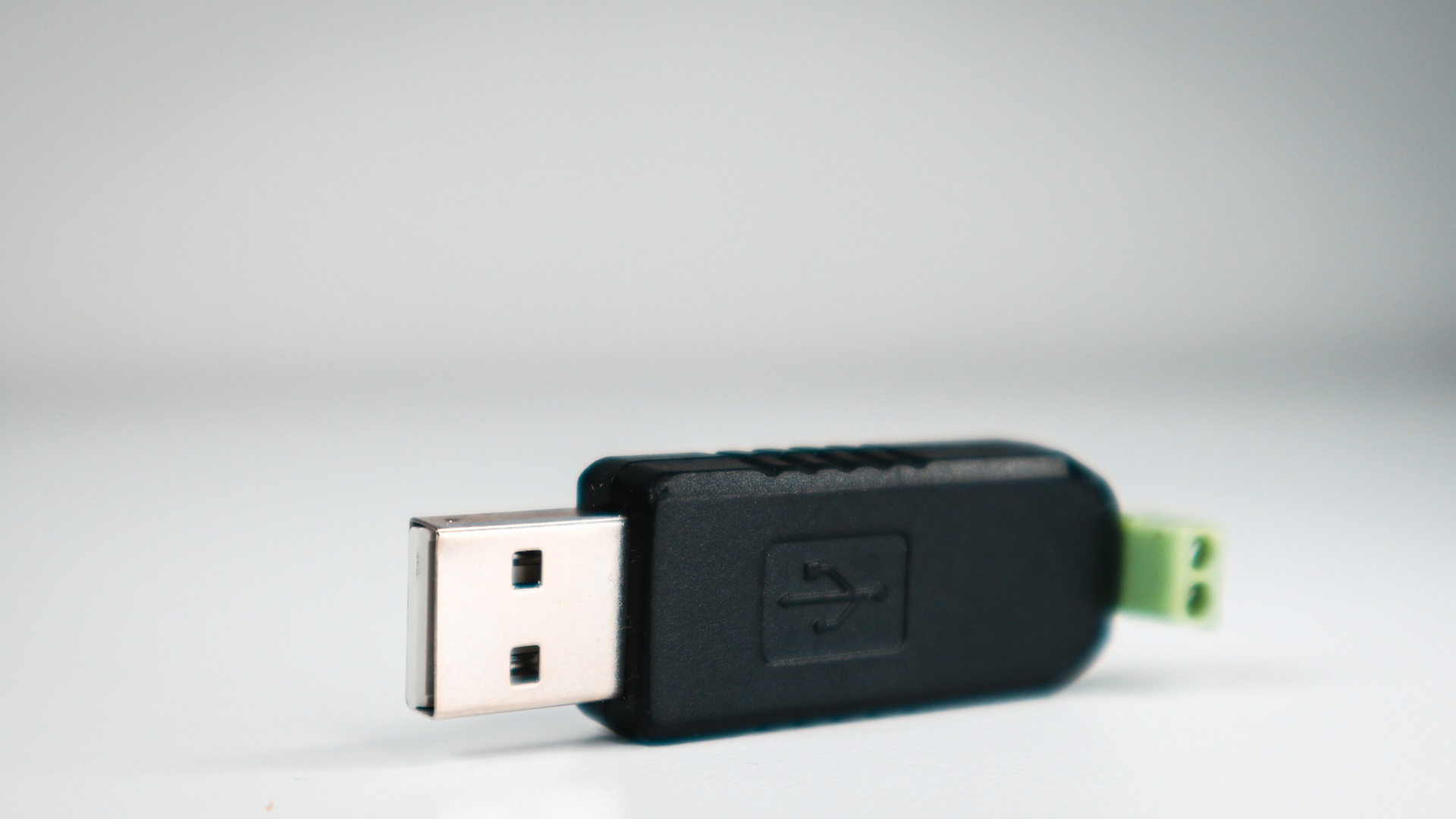

Images du produit
Produits apparentés
LIFEPOWR propose les câbles compatibles Modbus RTU suivants, spécifiques à chaque fournisseur :
En lien : où commander ce produit.
Instructions d'installation
Connectez le câble de données série (2 fils) du lecteur à l'aide des vis.
Les vis étant orientées vers le haut et la gauche comme indiqué, le schéma de connexion est le suivant :
RS485 A
terminal supérieurRS485 B
terminal inférieur
Conseil : utilisez une gaine thermorétractable pour terminer la connexion avec les vis.
Exemple avec une gaine thermorétractable
Connecter l'extrémité USB à la FlexiObox.
Vous pouvez choisir les 4 ports USB à utiliser (2x USB 2.0 noir et 2x USB 3.0 bleu).
Pour plus de détails techniques sur les onduleurs et les configurations des stations de recharge, cliquez ici.
Détails techniques
Données | |
|---|---|
Numéro de produit : | LMG |
Poids : | 20 grammes |
Longueur du câble : | Nvt. |
Connecteur 1 : | 2 vis |
Connecteur 2 : | USB-A |
Protocole de communication : | Modbus RTU |
GTIN-13 ref : | 5430004172062 |
Documentation | |
|---|---|
Fiche technique du produit : | |
Fiche de sécurité de l'UE : | |
Déclaration CE : | |
Certification EMC/ROHS/CEBEC : |
