Description
Câble blindé Modbus RTU générique « » doté d'un circuit imprimé robuste.
Cette connexion permet à FlexiO contrôler le variateur via le protocole Modbus RTU.
Ce câble peut être utilisé seul avec certains onduleurs.
D'autres marques d'onduleurs nécessitent des adaptateurs supplémentaires à utiliser avec ce câble.
Plus d'informations ci-dessous.
LIFEPOWR recommande d'utiliser Modbus RTU plutôt que Modbus TCP.
-
Modbus RTU utilise une connexion série directe entre la FlexiObox et l'onduleur.
-
Modbus TCP utilise le réseau local et peut être légèrement moins stable ou moins résistant aux pannes.
Combinaisons de câbles et d'adaptateurs Modbus RTU
Onduleurs compatibles directement avec LMGS (sans adaptateur supplémentaire)
Onduleurs compatibles avec LMGS + LMA2 adaptateur
Onduleurs compatibles avec LMGS + LMA3 adaptateur
Autres modèles d'onduleurs : utilisez LMGS + LMA1 adaptateur (vis)
Pour tous les autres variateurs FlexiO Modbus RTU FlexiO , il est possible d'utiliser un câble raccordé manuellement.
Utilisez ces combinaisons avec LSF2 ou un câble réseau Cat6a ou S/FTP de qualité supérieure.
Toutes les combinaisons mentionnées ci-dessus permettent à FlexiO commander l'onduleur via Modbus RTU.

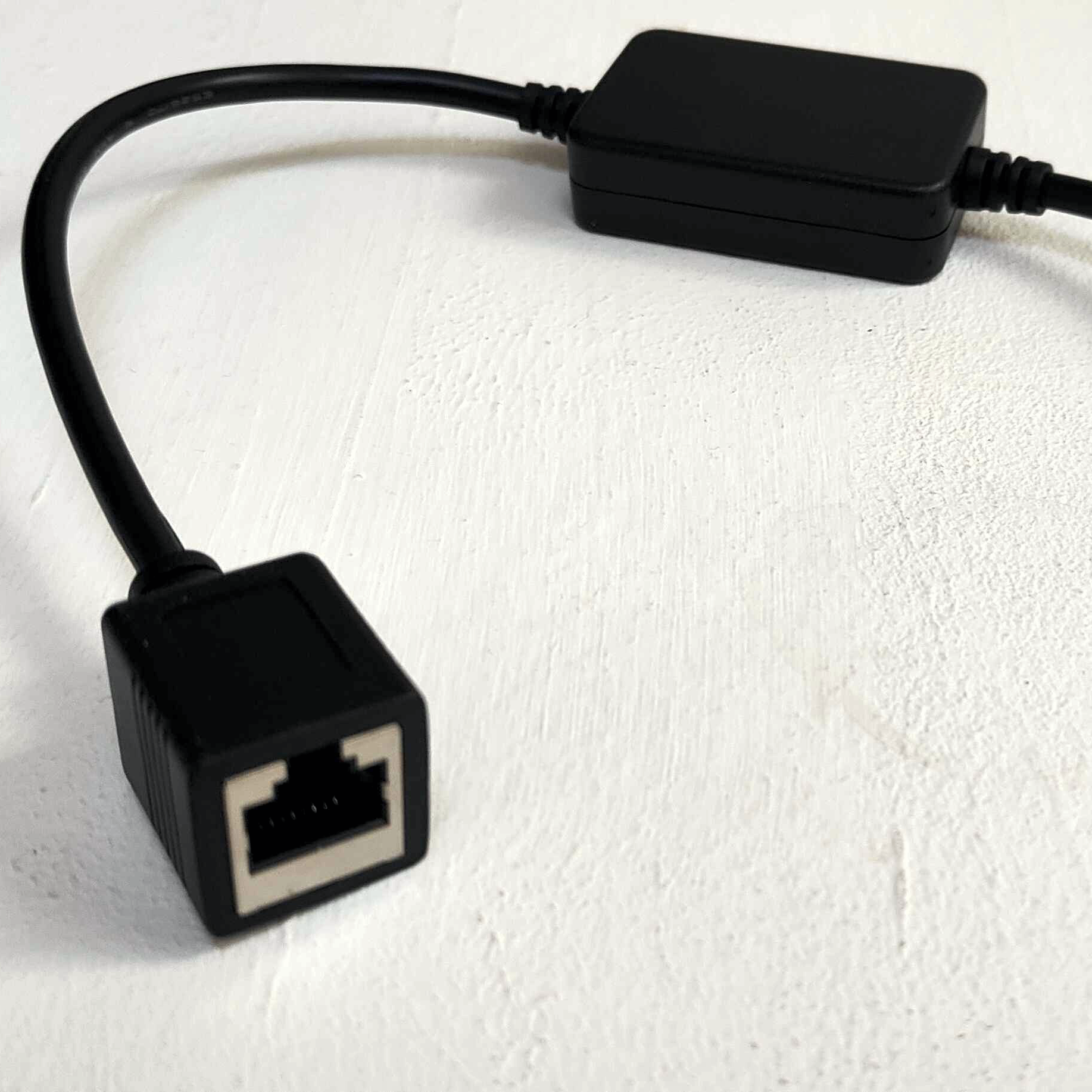

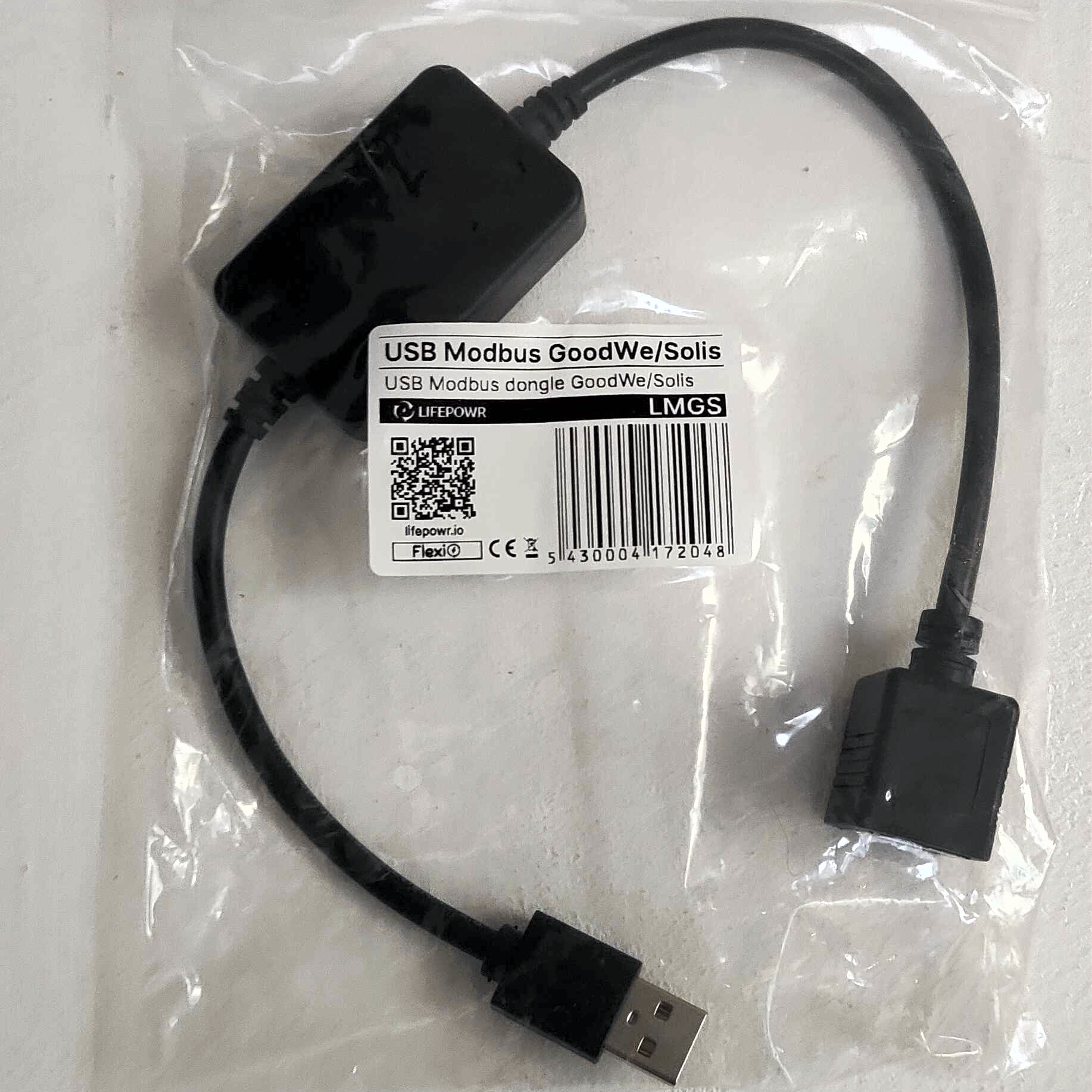

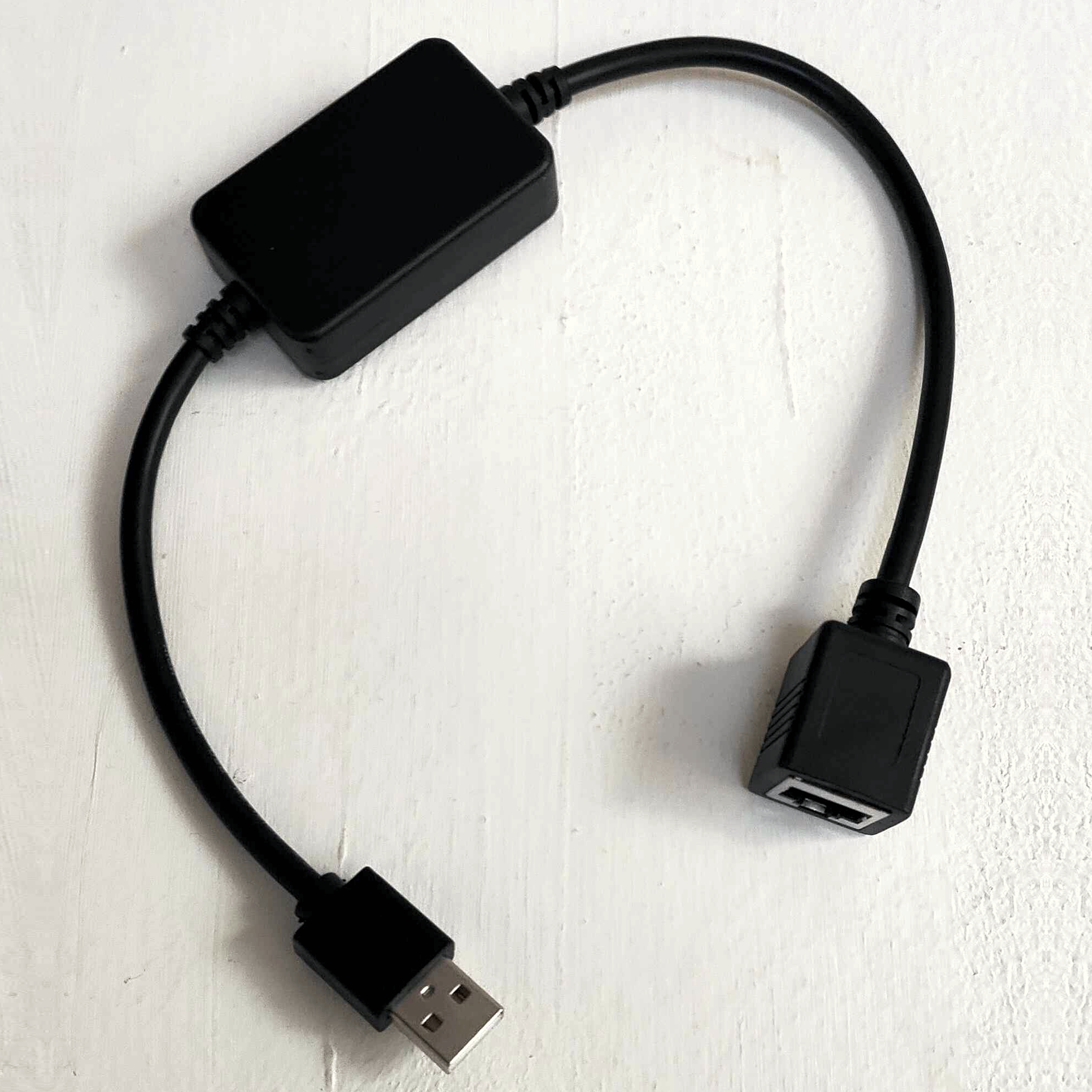

Images du produit
Produits apparentés
-
LSF2: Câble réseau blindé S/FTP de 2 m
-
LMA1: adaptateur à vis supplémentaire (Modbus RTU générique)
-
LMA2: adaptateur supplémentaire SolaX/Solinteg/Fronius
-
LMA3: adaptateur Alpha ESS supplémentaire
Instructions d'installation
Raccordez le connecteur femelle RJ45 à l'onduleur à l'aide d'un adaptateur supplémentaire (LMA1-2-3) ou directement via un câble réseau blindé, selon la marque et le modèle.
Branchez l'autre extrémité du câble LMGS (USB) sur le FlexiObox.
Vous pouvez choisir les 4 ports USB que vous souhaitez utiliser (2 ports USB 2.0 noirs et 2 ports USB 3.0 bleus).
Pour plus de détails techniques sur les onduleurs et les configurations des stations de recharge, cliquez ici.
Détails techniques
Données
|
|
|---|---|
|
Numéro de produit : |
LMGS |
|
Couleur : |
Noir |
|
Poids : |
120 grammes |
|
Longueur du câble : |
35 cm |
|
Connecteur 1 : |
RJ45 (femelle) |
|
Connecteur 2 : |
USB-A |
|
GTIN-13 ref : |
5430004172048 |
Documentation
|
|
|---|---|
|
Fiche technique du produit : |
|
|
Fiche de sécurité de l'UE : |
|
|
Déclaration CE : |
|
|
Certification EMC/ROHS/CEBEC : |
|
Conseils
-
Pour la rallonge de câble vers l'onduleur, utilisez la référence LSF2 ou au moins un câble Cat6 S/FTP (blindé) pour éviter les interférences et une mauvaise qualité de service (QoS).
