Alfen

Modèles compatibles

• Ligne Pro

• Pro Line Duo

• Ligne S

Termes et conditions

FlexiO Cela fonctionne uniquement si la communication Modbus est activée dans les paramètres de chaque borne de recharge. Vous pouvez effectuer cette modification localement, via l'application MyEve ou l'outil d'installation ACE, ou à distance via l'interface d'administration.

Configuration locale

Avec l'installateur de service ACE

1. Connectez-vous avec vos identifiants ACE.

Vous pouvez demander les informations de connexion pour l'installateur de services ACE via les informations figurant sur cette page Alfen.

https://knowledge.alfen.com/space/IN/135922077/How+do+I+receive+login+details+for+the+ACE+Service+Installer+configuration+tool%3F

2. Trouvez la borne de recharge et connectez-vous.

Les bornes de recharge sont indiquées dans la colonne de gauche. Cliquez sur la borne souhaitée. Un mot de passe vous sera demandé : utilisez celui figurant dans la brochure fournie avec la borne.

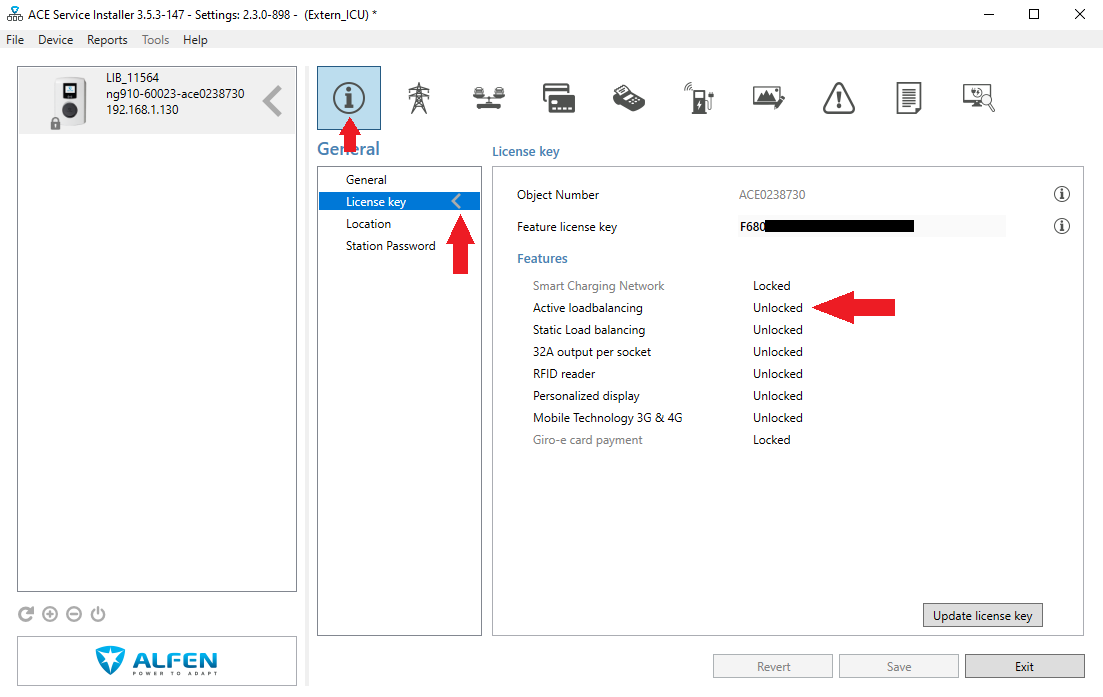

3. Vérifiez la fonction d'équilibrage de charge actif (ALB).

Si la fonction ALB est indiquée comme indisponible ou verrouillée, le client doit l'acheter auprès du vendeur de la borne de recharge. Sans ALB, la connexion avec la borne est impossible. FlexiO -plate-forme.

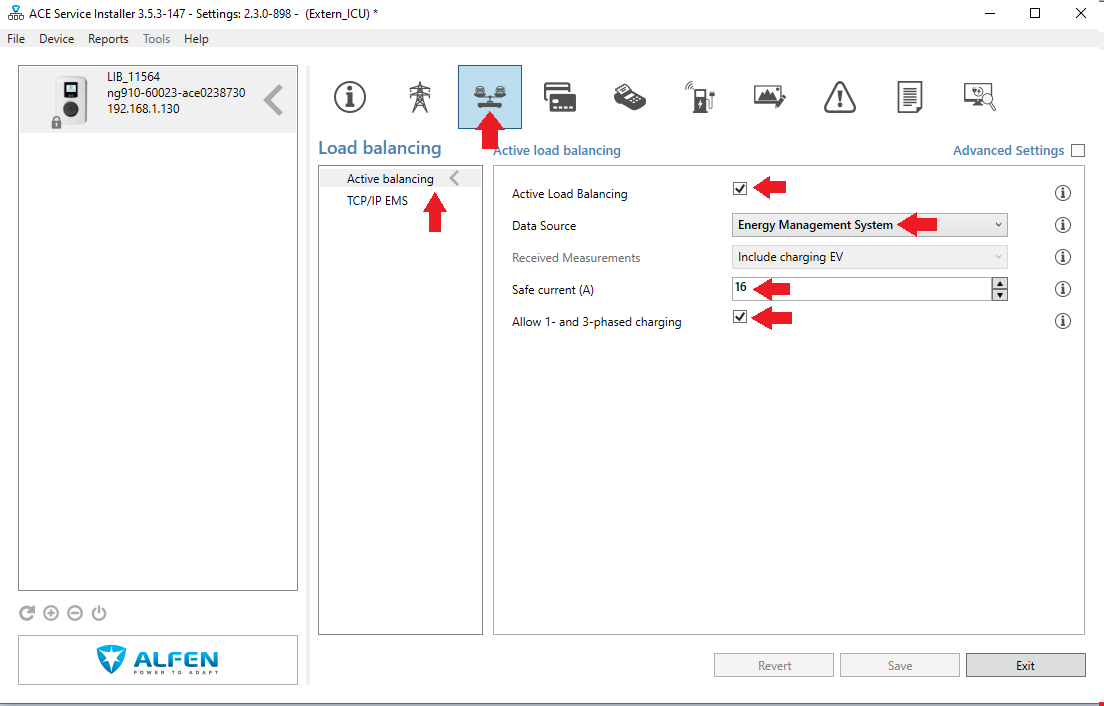

4. Activez l'équilibrage de charge actif

Saisissez les valeurs suivantes.

• Équilibrage de charge actif : activé

• Source des données : Système de gestion de l'énergie

• Courant de sécurité (A) : la valeur de sécurité utilisée comme FlexiO perd la connexion avec la station de recharge

• Autoriser la recharge monophasée et triphasée : vérifiez si la borne de recharge est installée pour la recharge triphasée.

• Ensuite, accédez à TCP/IP EMS et définissez le mode sur Socket et la durée de validité (s) sur 60.

Avec l'application MyEve

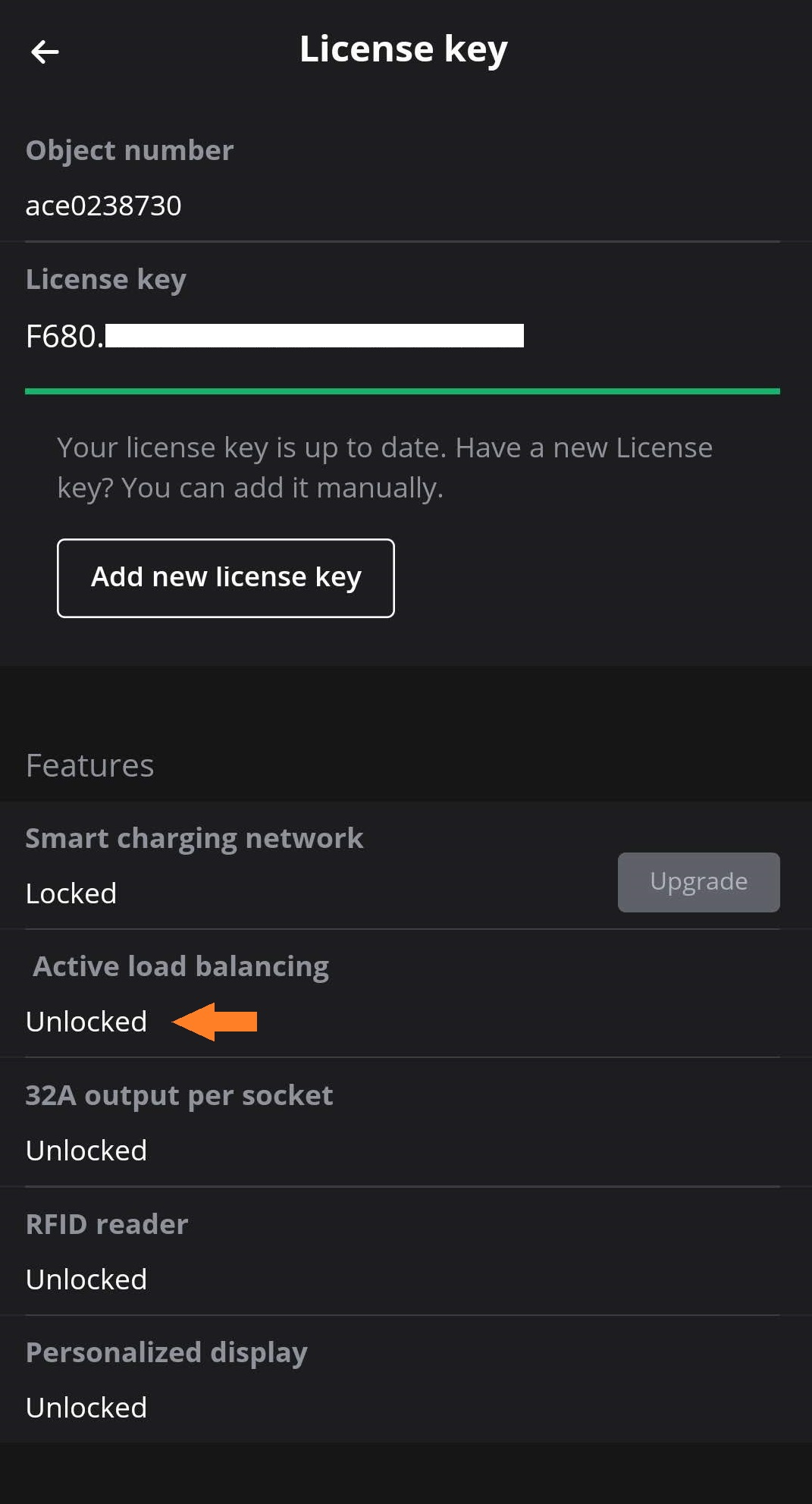

1. Vérifiez la fonction d'équilibrage de charge actif (ALB).

• Commencez par sélectionner la borne de recharge que vous souhaitez configurer dans l'application MyEve.

• Cliquez sur l'onglet AVANCÉ .

• Allez dans Général puis Clé de licence .

Si la fonction d'équilibrage de charge actif est indisponible ou verrouillée, achetez-la auprès du fournisseur de la borne de recharge. Sans équilibrage de charge actif, la connexion à la borne est impossible. FlexiO -plate-forme.

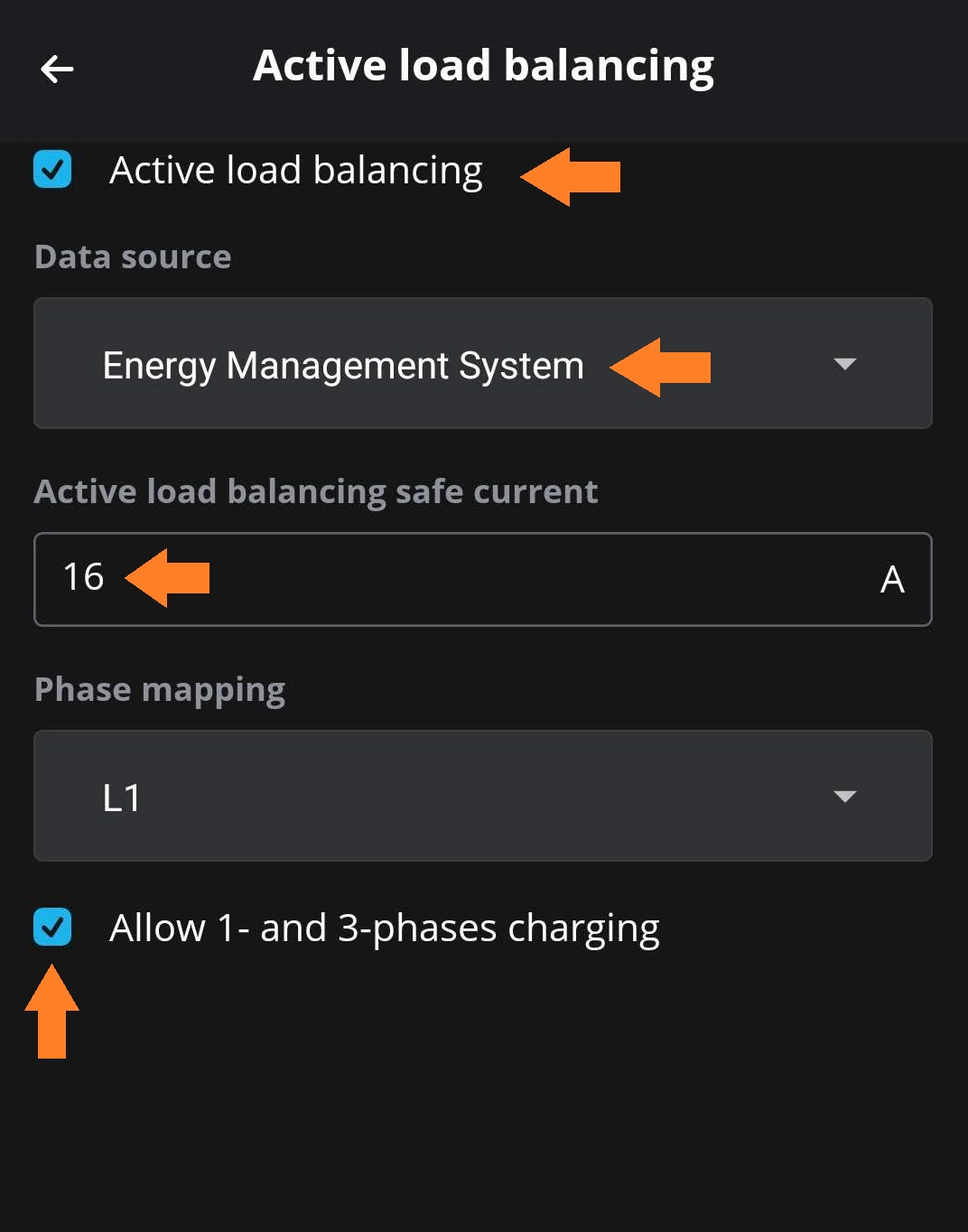

2. Activez l'équilibrage de charge actif

Dans l'onglet AVANCÉ , accédez à Recharge intelligente puis à Équilibrage de charge actif . Saisissez les valeurs suivantes :

• Équilibrage de charge actif : activé

• Source des données : Système de gestion de l'énergie

• Courant de sécurité (A) : la valeur de sécurité utilisée comme FlexiO perd la connexion avec la station de recharge

• Autoriser la recharge monophasée et triphasée : vérifiez si la borne de recharge est installée pour la recharge triphasée.

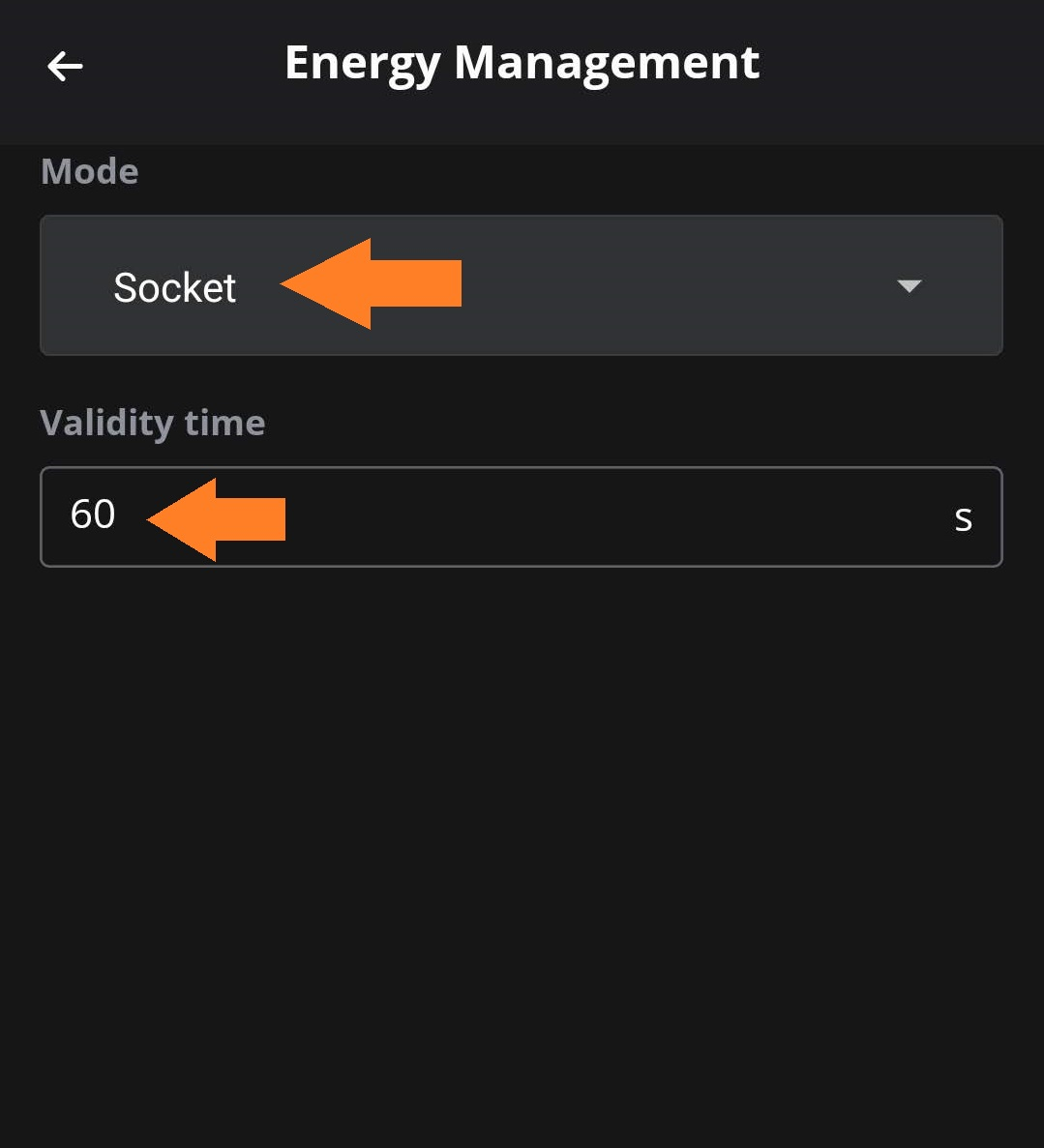

• Retournez à la section « Recharge intelligente » dans l’onglet AVANCÉ et sélectionnez « Système de gestion de l’énergie » . Réglez le mode sur « Prise » et la durée de validité sur 60.

configuration à distance

La configuration à distance est gérée via la communication back-office configurée, si elle est disponible.

Dans la configuration actuelle d'Alfen, le passage du monophasé au triphasé sous contrôle EMS doit être activé localement. Cette opération est impossible via le système central. Bien que la configuration à distance soit possible, elle offre moins d'avantages : une borne de recharge triphasée ne peut pas être commutée en monophasé en cas de besoin.

1. Vérifiez la fonction d'équilibrage de charge actif (ALB).

La clé UnlockedFeatures doit indiquer que la fonction Active Load Balancing est déverrouillée. Dans le cas contraire, une mise à niveau de la licence est nécessaire.

2. Activez l'équilibrage de charge actif

Convertissez les valeurs suivantes : ALB et FlexiO -pour que la communication fonctionne.

Lors de la configuration via l'interface d'administration, la clé OCPP de l'interface d'administration est celle que vous devez définir. La colonne « Entrée de l'installateur de service ACE » est incluse uniquement à titre de comparaison avec les instructions locales.

De l'équilibrage de charge P1 à FlexiO -contrôle

Ceci s'applique aux installations où la borne de recharge Alfen était déjà située dans les locaux du client et où l'équilibrage de charge d'Alfen était géré via le port P1 du compteur numérique.

La borne de recharge est ensuite connectée au compteur numérique par un câble UTP. Cette connexion n'est plus nécessaire. LIFEPOWR prend en charge l'équilibrage de la charge via la connexion entre la borne et le compteur. FlexiObox et le compteur numérique. Pour contrôler la borne de recharge, il faut FlexiO Pour la visualiser sur le réseau local, installez un nouveau câble UTP entre la borne de recharge Alfen et le routeur.

Si le compteur numérique et le routeur se trouvent dans la même pièce, vous pouvez réutiliser le câble UTP existant. Remplacez le connecteur RJ11 côté compteur numérique par un connecteur RJ45 côté routeur.

Là aussi, les conditions suivantes s'appliquent : la communication Modbus doit être activée dans les paramètres de chaque borne de recharge, soit localement via l'application MyEve ou l'installateur de service ACE, soit à distance via le back-office.

Dépannage : le point de consigne n’est pas respecté [XA1]

Quand FlexiO Si ce problème est détecté, un message de diagnostic apparaît dans le FlexiO -tableau de bord.

[XA1] Consigne rejetée.

Dans certaines stations de recharge, l'installation de recharge ignore le point de consigne de FlexiO On le remarque surtout quand FlexiO En mode Urgence, il est réglé sur une valeur spécifique, par exemple 8 A, et la borne de recharge charge à une valeur différente, par exemple 6 A ou 32 A.

Généralement, la borne de recharge Alfen est alors mal configurée ou reste bloquée dans un état de configuration incorrect. La solution : accédez aux paramètres d’équilibrage de charge de la borne et supprimez tous les paramètres persistants.

Que se passe-t-il

Les bornes de recharge Alfen sont dotées d'une fonction d'équilibrage de charge. Grâce à celle-ci, la borne limite la puissance de charge à une valeur provenant d'une source externe : un système de gestion de l'énergie (EMS), un compteur Modbus externe ou le compteur P1. FlexiO utilise précisément cette fonction, dans le rôle d'EMS, pour contrôler la capacité de charge.

Sur certaines bornes de recharge, cette configuration est incorrecte et l'équilibrage de charge ne fonctionne pas correctement. Généralement, la borne était configurée avec une autre source de données pour l'équilibrage de charge, comme le compteur Modbus interne, et cette configuration n'a jamais été correctement effacée. Pour résoudre ce problème, vérifiez les paramètres d'équilibrage de charge et supprimez les paramètres conflictuels.

Solution étape par étape

1. Connectez-vous à la borne de recharge via l'installateur de service Alfen.

2. Accédez à l'onglet comportant l'icône d'équilibrage de charge .

3. Définissez la source de données d'équilibrage de charge sur Meter .

4. Configurer la sélection du protocole sur DSMR4.x / SMR5.0 (P1).

5. Paramétrer les mesures reçues pour exclure la recharge du véhicule électrique.

6. Cliquez sur ENREGISTRER en bas à droite de l'écran.

7. Configurer la sélection du protocole sur Modbus TCP/IP.

8. Dans la barre latérale, accédez à l'onglet Compteur TCP/IP . Effacez le champ Adresse IP , définissez l'adresse esclave sur 0 et sélectionnez Socomec comme mode .

9. Cliquez à nouveau sur ENREGISTRER en bas à droite de l'écran.

10. Retournez à l'onglet Équilibrage actif et définissez la source de données d'équilibrage de charge sur Système de gestion de l'énergie .

11. Dans la barre latérale, accédez à l'onglet TCP/IP EMS et vérifiez que le mode est défini sur Socket.

12. Cliquez à nouveau sur ENREGISTRER en bas à droite de l'écran.

Remarque : Pensez à enregistrer vos modifications après chaque étape. Si vous n’enregistrez pas, l’ancienne source de données restera active et rien ne sera modifié.

[Image : série d'écrans de l'installateur de services Alfen avec équilibrage de charge, sélection du protocole, mesures reçues, compteur TCP/IP et EMS TCP/IP en séquence]

Après avoir suivi ces étapes, utilisez la station de recharge. FlexiO comme source de données pour l'équilibrage de charge. Le message d'erreur disparaît de l'interface. FlexiO -le tableau de bord et la station de recharge suivent le point de consigne de FlexiO .

Ressources utiles

La base de connaissances d'Alfen contient des informations détaillées sur les bornes de recharge.

https://knowledge.alfen.com/

À CONFIRMER. La source fait également référence à deux fichiers PDF, « Alfen Single S-Line and Pro-Line Installation and User Manual » et « Alfen Smart Charging Implementation Guide », mais sans liens fonctionnels. Les liens corrects doivent être ajoutés.

Tous les manuels et les guides de dépannage sont également disponibles sous forme de vidéos dans la LIFEPOWR Academy.
