Sur cette page, vous mettez le FlexiO - Intégrez-le à une borne de recharge Etrel. Les modèles Lite , Home et Pro sont compatibles. La commande s'effectue via l'interface web de la borne : activez le Modbus et désactivez les fonctions internes de gestion de la charge.
Termes et conditions
La communication Modbus doit être activée dans les paramètres de chaque borne de recharge. Vous pouvez le faire via l'interface web de la borne.
La borne de recharge doit être connectée au même réseau que la borne de recharge utilisant un câble Ethernet. FlexiO -appareil.
La configuration réseau est indiquée sur la page « Configuration réseau minimale requise » .
Configuration
Vers l'outil de configuration Web
-
La borne de recharge Etrel dispose d'une interface de configuration web. Celle-ci fonctionne sur le port 80 de l'appareil. Pour y accéder, il suffit de saisir l'adresse IP de la borne dans un navigateur web.
-
Par défaut, l'adresse IP de la borne de recharge est 192.168.1.250. Dans les versions précédentes, l'adresse ABC250 lui était automatiquement attribuée, ABC correspondant à l'adresse réseau du routeur. Ce comportement peut ne plus être observé dans les versions plus récentes.
-
Vérifiez si le protocole DHCP est activé sur la borne de recharge ou si une adresse IP statique valide est configurée. Vérifiez également que l'adresse de la borne de recharge se trouve sur le même sous-réseau que le dispositif de contrôle.
-
Une étiquette d'information apposée sur la borne de recharge indique l'adresse IP par défaut et d'autres détails utiles.
Identifiants de connexion par défaut
Toutes les bornes de recharge Etrel utilisent les mêmes identifiants de connexion par défaut.
Nom d'utilisateur : root@etrel.com
Mot de passe : toor
Remarque : Il s’agit de valeurs par défaut publiques. Ne les laissez pas inchangées sur une installation accessible de l’extérieur.
Installation de la station de recharge pour FlexiO
Vérifiez d'abord que vous êtes connecté à la borne de recharge appropriée. Ensuite, ouvrez la fenêtre de configuration via le menu hamburger situé en haut à gauche de l'écran.
1. Activer la connectivité du bâtiment intelligent (Modbus)

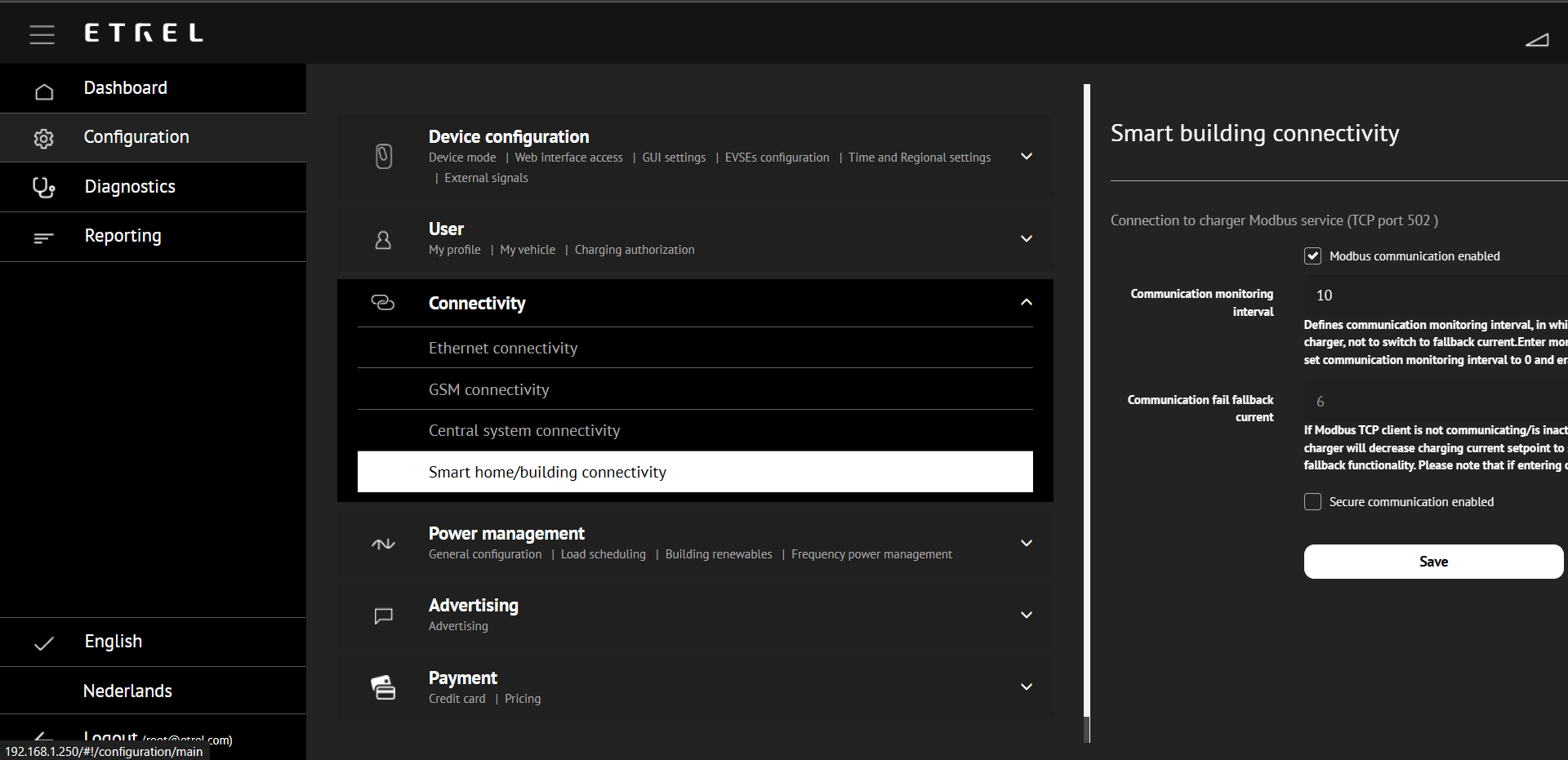

Dans la section Connectivité , accédez à Connectivité maison/bâtiment intelligent .
-

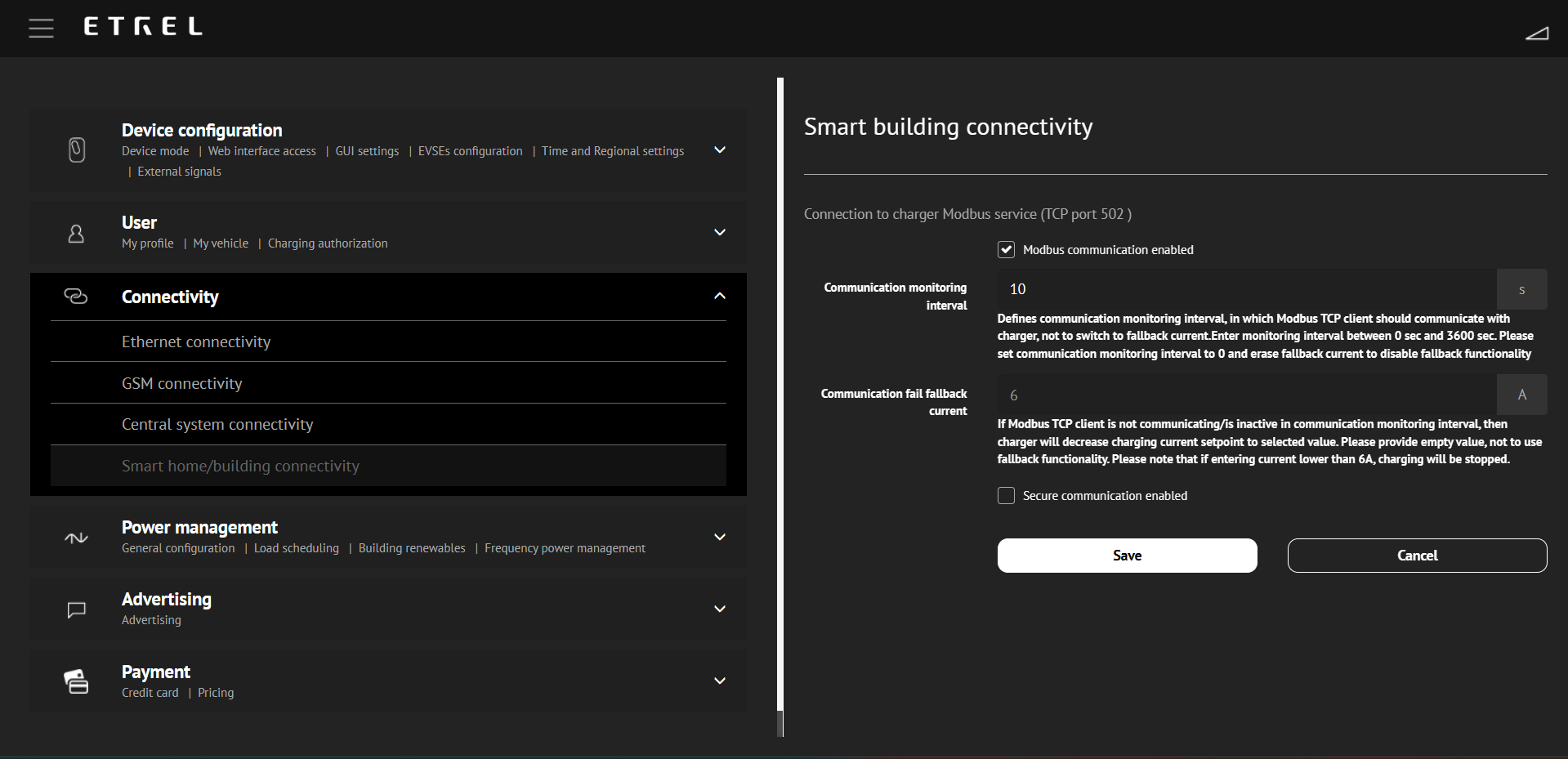

Vérifiez que les communications Modbus sont activées .
-
Définir l'intervalle de surveillance des communications sur 10.
-
Définir la valeur actuelle de repli en cas d'échec de communication sur 6.
Vous pouvez ajuster l'intervalle de surveillance des communications et le courant de repli en cas de défaillance des communications selon les préférences de l'installateur ou du client.
Si vous réduisez l'intervalle, la borne de recharge basculera plus rapidement vers le courant de secours en cas de défaillance de communication lorsqu'il n'y a pas de communication entre les bornes. FlexiO et la borne de recharge.
Maintenez le courant de repli en cas de défaillance de communication à un niveau bas, à 6 ou 0. Des valeurs plus élevées peuvent augmenter le débit de capacité si la communication est interrompue pendant une période prolongée.
2. Désactivez les fonctions de gestion de la charge interne
Si vous laissez la gestion de la charge de la borne de recharge activée, celle-ci tente de réguler elle-même la puissance. Cela entre en conflit avec la logique de gestion de l'énergie de FlexiO et entraîne une mauvaise gestion.

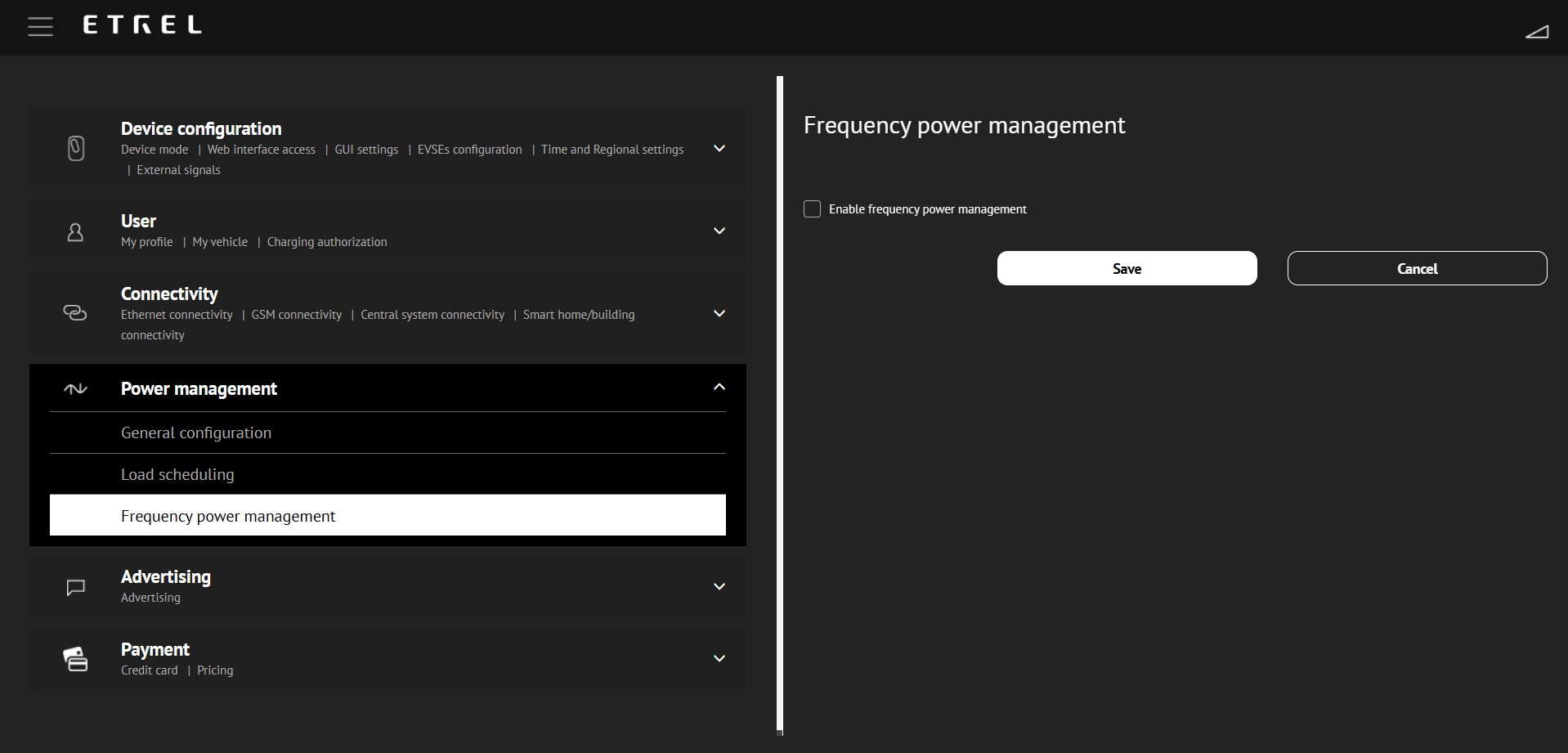

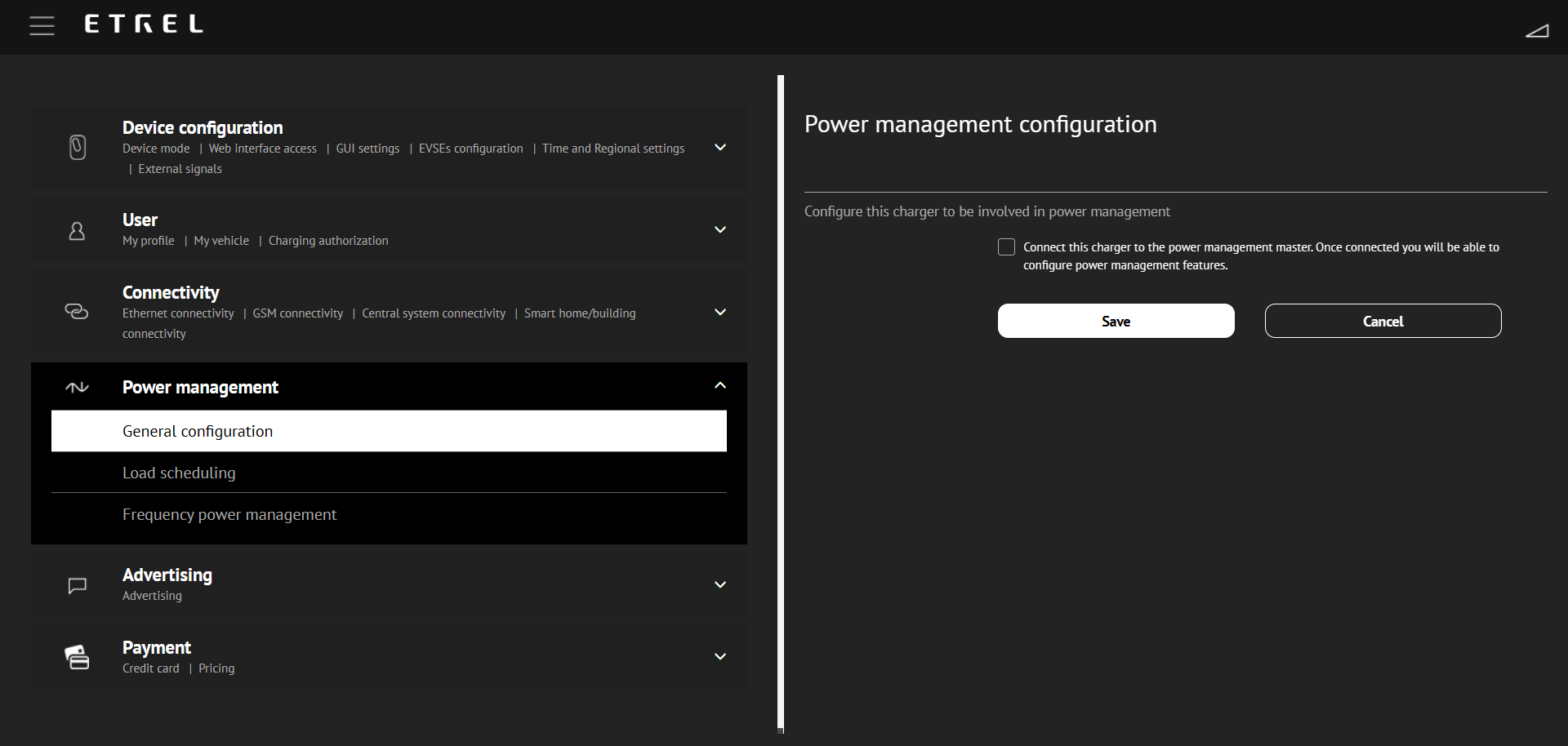

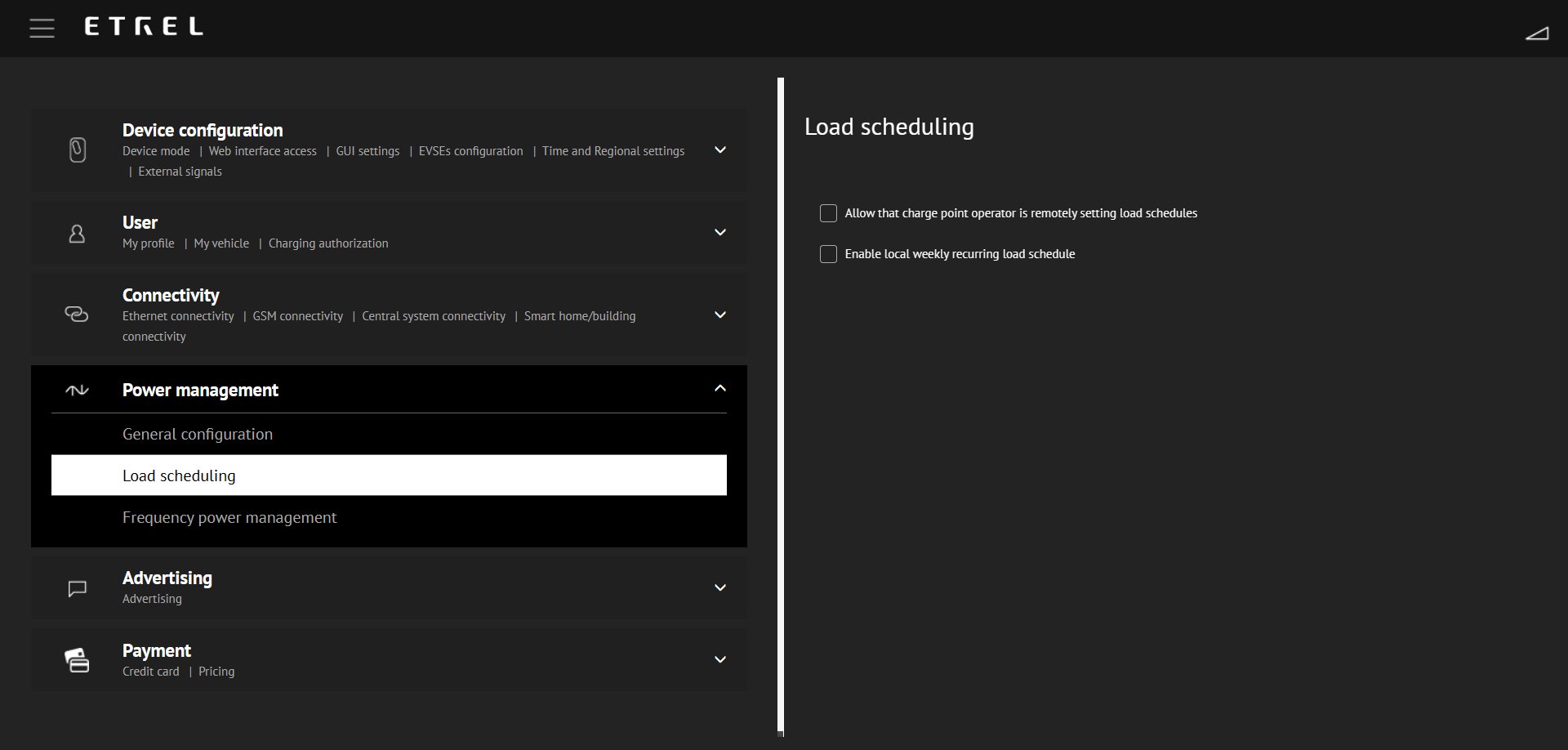

Parcourez chaque menu de la section Gestion de l'alimentation et désactivez les fonctions.
Ressources utiles
Manuel d'utilisation du chargeur : PDF
Guide de configuration du chargeur (explication détaillée de l'outil de configuration Web) : PDF
