Alpha ESS

Accessoires nécessaires

En dehors de FlexiObox (avec alimentation et support mural fournis) et une connexion P1, vous disposez pour l'installation d'onduleurs Alpha ESS en combinaison avec FlexiO , vous aurez besoin des accessoires suivants :

Onduleurs compatibles

Ces modèles de la gamme SMILE-G3 sont compatibles :

· SMILE-G3-B5

· SMILE-G3-S3.6

· SMILE-G3-S5

· SMILE-G3-S6

· SMILE-G3-S8

· SMILE-G3-T4

· SMILE-G3-T5

· SMILE-G3-T6

· SMILE-G3-T8

· SMILE-G3-T10

Câblage

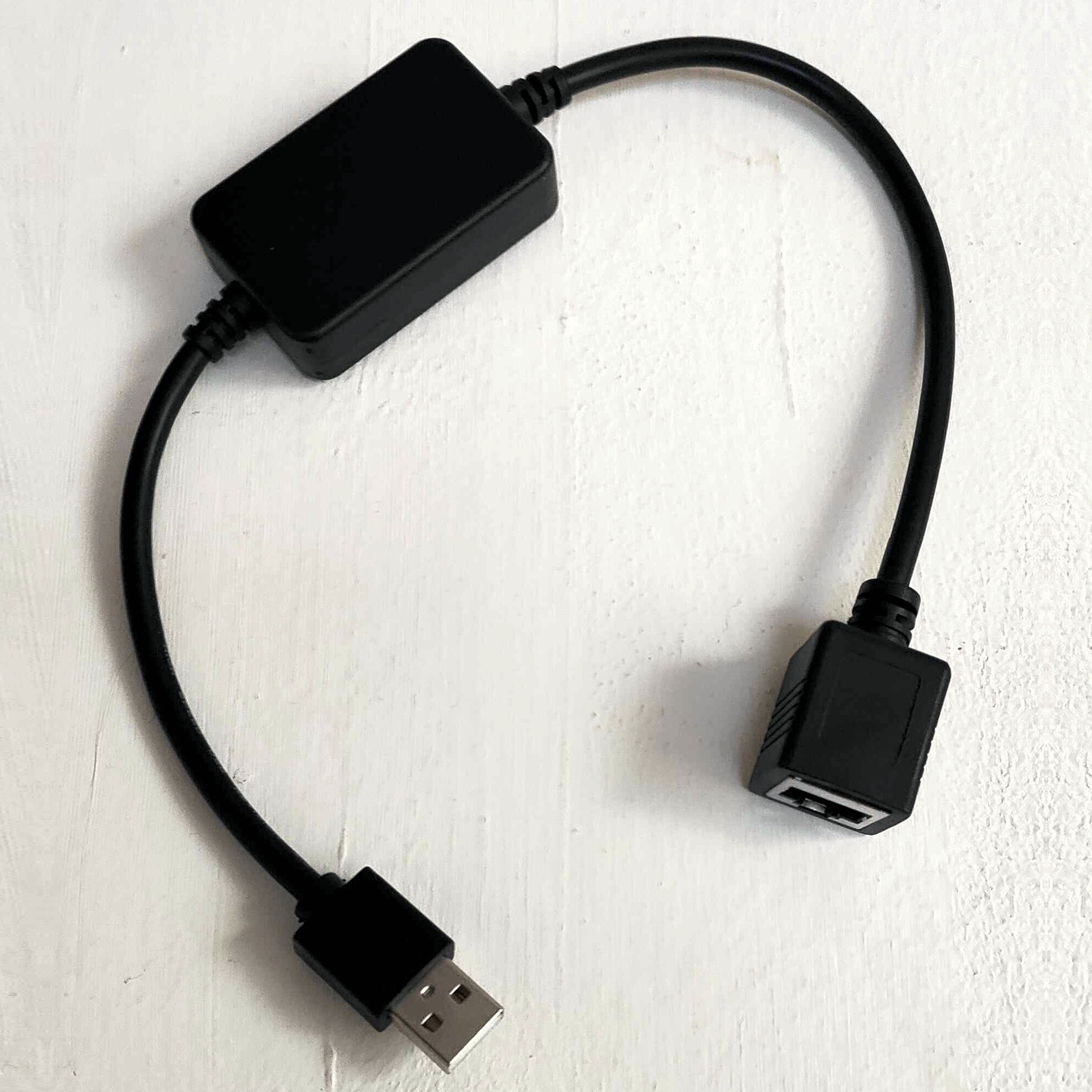

1. Branchez le LMGS sur l'un des ports USB de l'appareil. FlexiObox .

2. Connectez le LMA3 au port RJ45 femelle du LMGS.

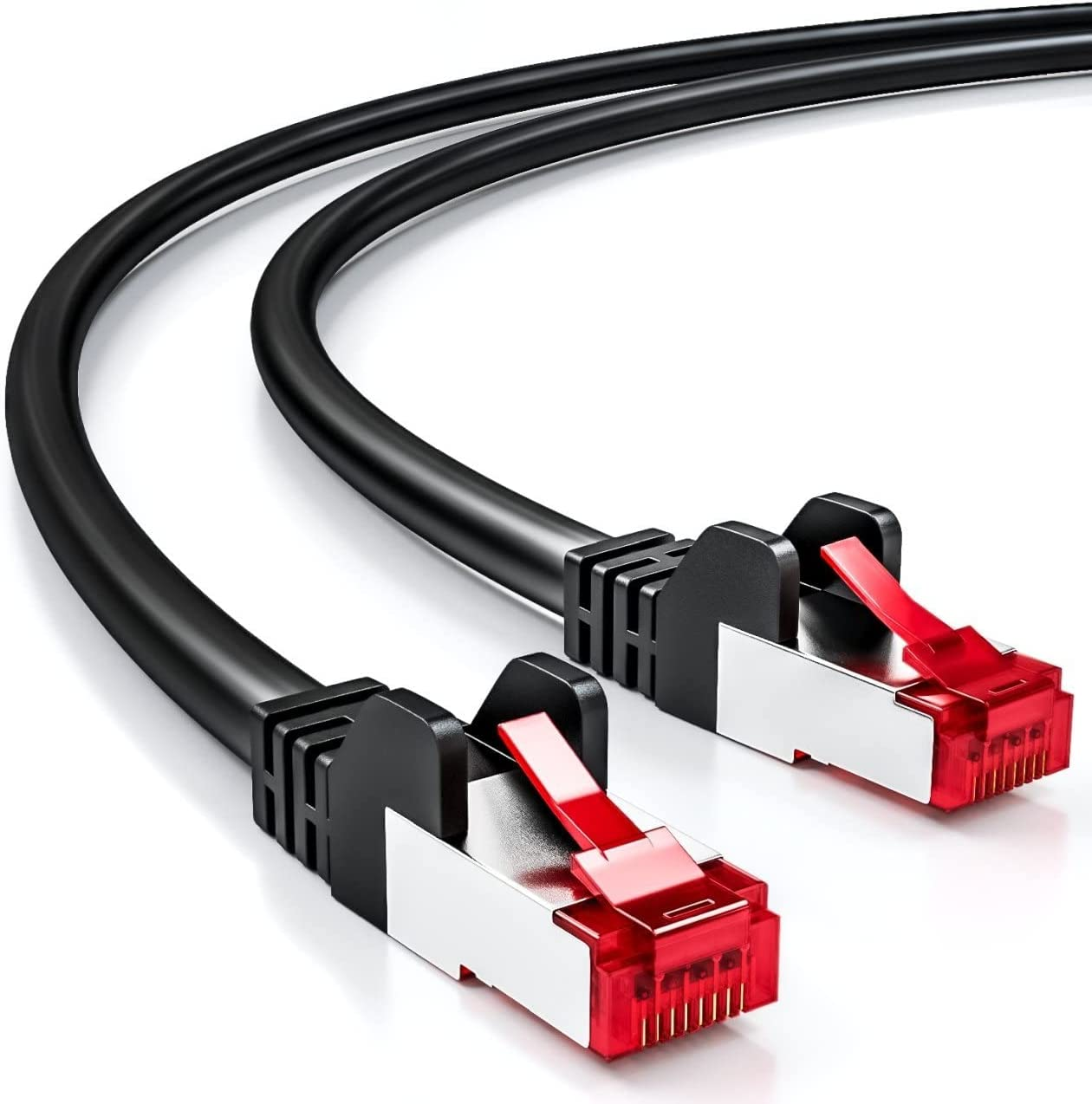

3. Connectez le câble S/FTP au port RJ45 femelle du LMA3.

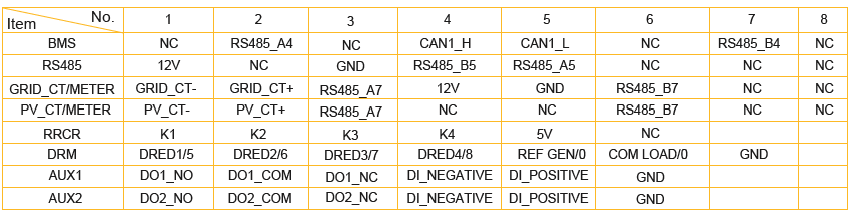

4. Insérez l'autre extrémité du câble S/FTP dans le port RS485 de l'onduleur Alpha ESS.

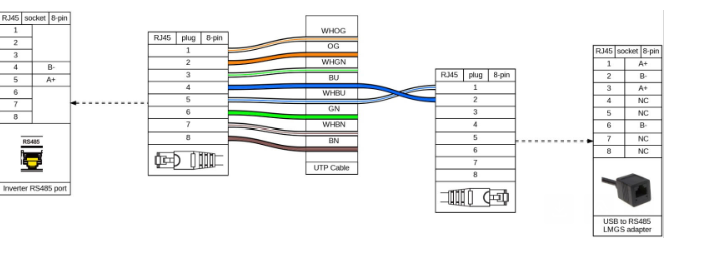

Câblage alternatif sans LMA3

Si vous ne possédez pas de LMA3, recâblez le câble S/FTP d'un côté :

• bleu / blanc vers PIN1

• bleu vers PIN2

Vous branchez ce nouveau connecteur sur le câble LIFEPOWR LMGS.

Activer Sunspec

Le micrologiciel de l'onduleur intègre une logique qui active automatiquement le protocole Sunspec. Cette activation a lieu lors de la première mise à jour logicielle d'une version non compatible Sunspec vers une version compatible. Des commandes à distance permettent également d'activer ou de désactiver Sunspec. Voici comment cela fonctionne concrètement :

1. Dès que l'appareil est connecté au réseau, le service après-vente d'Alpha ESS peut le mettre à niveau à distance.

2. Contactez le service après-vente lors de l'installation ou fournissez le numéro de série de l'appareil à l'avance.

3. Le représentant du service après-vente configure ensuite le service de mise à niveau à l'avance.

4. Dès que le serveur détecte l'appareil en ligne, la mise à jour démarre. Le moment où elle intervient (pendant ou après l'installation) dépend de la situation sur le chantier et de l'urgence.

La configuration réseau est indiquée sur la page « Configuration réseau minimale requise ». La version minimale du micrologiciel requise est indiquée sur la page « Liste des micrologiciels ».

4. Documents relatifs aux marques de commerce

Brochure européenne pour le SMILE-G3 avec fiches techniques

Brochure_SMILE_G3_Series_EN_V2.3_AlphaESS_20082025_1f0cc9d5-5022-46ae-8d65-9d80f7e762da.pdf

SMILE-G3-S3.6/S5/B5

Fiche technique_EU_SMILE-G3-S3.6_S5_B5_07092025_1.pdf

SMILE-G3-S6

Fiche technique_SMILE-G3-S6_EU_V2.1_11102025.pdf

SMILE-G3-S8

Fiche technique SMILE-G3-S8_UK_V2.2_AlphaESS_Print_10022026.pdf

SMILE-G3-T4/T5/T6/T8/T10

Fiche technique_EU_SMILE-G3-T4_T5_T6_T8_T10_07092025_1.pdf

Batteries compatibles

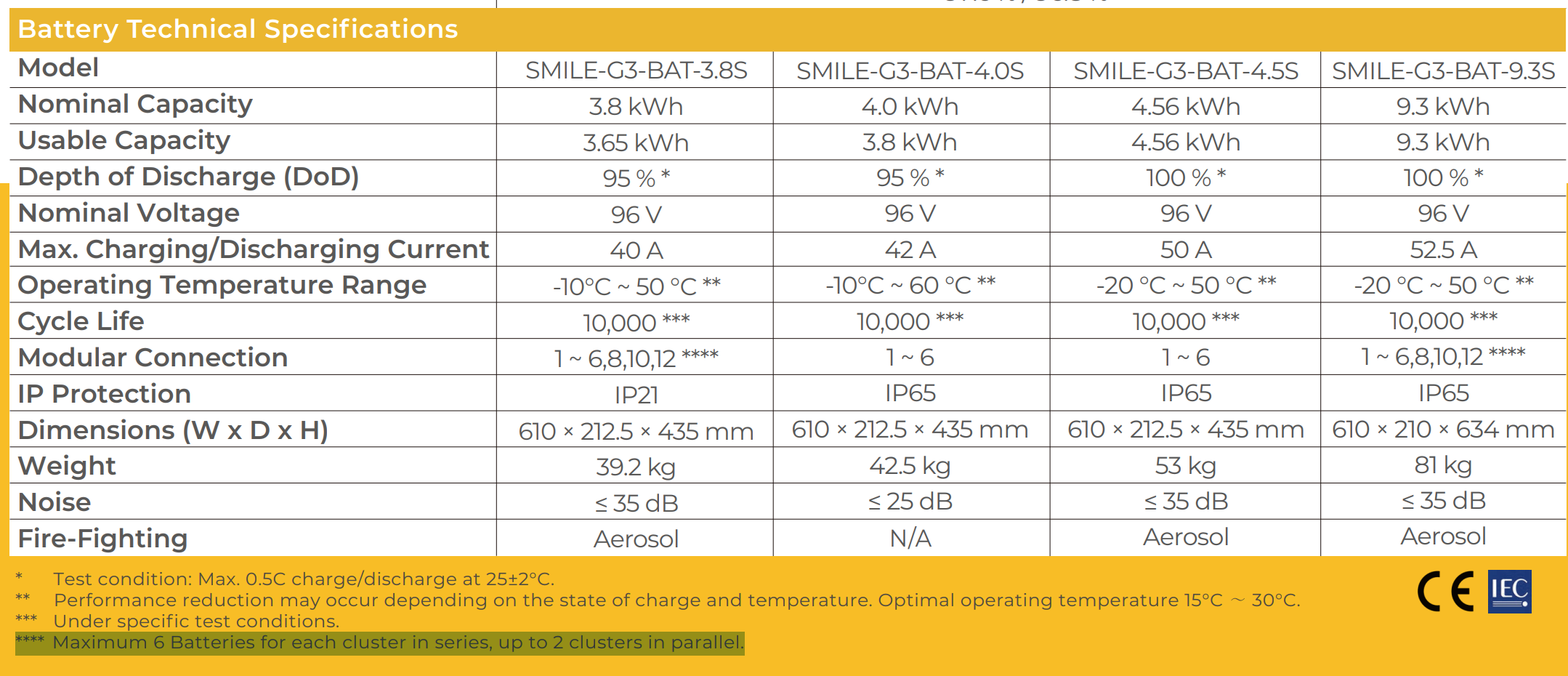

Spécifications de la batterie
