Cette page décrit la connexion entre un onduleur M-Tec ou Solinteg Integr-M et le FlexiObox Le protocole Modbus est activé par défaut sur ces marques, aucune configuration supplémentaire n'est donc requise.
Pour un onduleur M-Tec standard, on combine deux composants.
Câblage
-

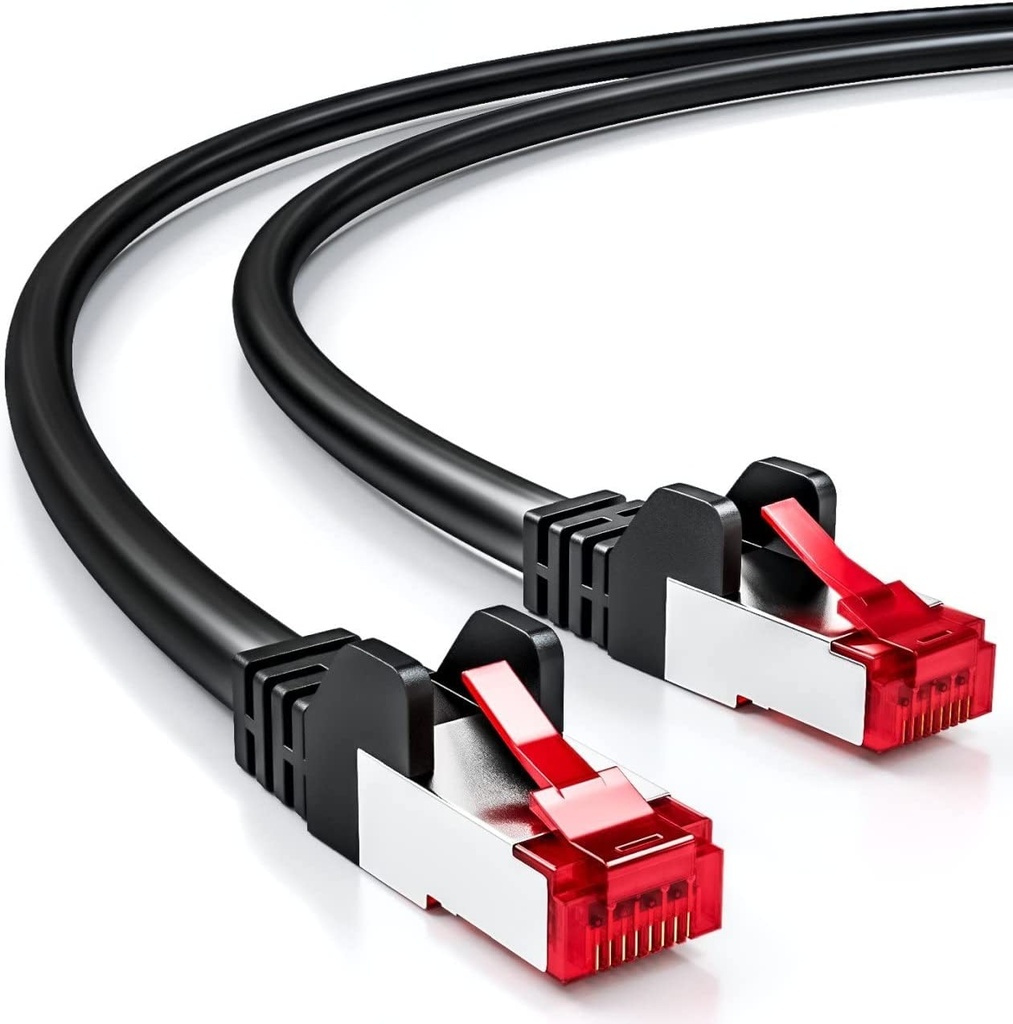

Connectez-vous à l'onduleur avec le dongle noir (LMGS) ainsi qu'avec le câble S/FTP (LSF2).
-
Dénudez le câble S/FTP ou UTP d'un côté.
-
Connectez le fil orange / blanc à la broche 14 de l'onduleur et le fil orange à la broche 13 .
-
Connectez le LMGS au câble S/FTP et insérez l'extrémité USB du dongle dans un port USB libre. FlexiObox .
Activer Modbus
Le protocole Modbus est activé par défaut. Aucune configuration supplémentaire n'est requise.
