SigEnergy

Cette page décrit la connexion entre un onduleur Sigenergy et le FlexiObox Cela s'applique aux Sigenergy SigStor EC SP et SigStor EC TP.

Pour l'installation de SigEnergy via Modbus RTU , vous avez besoin des deux composants suivants (via Modbus TCP, aucun composant supplémentaire n'est nécessaire) :

Prise en charge Modbus

Il existe deux façons de connecter l'onduleur à l' FlexiObox se connecter

• Option 1, Ethernet : connexion via le réseau Ethernet ou Wi-Fi local, par exemple Modbus TCP. (recommandé)

• Option 2, RS485 : connexion via le dongle RS485 du FlexiObox , donc Modbus RTU.

Activer Modbus

1. Installez l'application conformément au manuel d'installation de l'application mySigen.

2. Activez le paramètre Remote EMS Scheduling Enable , comme décrit au chapitre 2.3.1.5 de ce manuel.

3. Activez le paramètre « Activer le serveur Modbus TCP » , comme décrit au chapitre 2.4.1.4. Ceci est uniquement nécessaire lors de l'utilisation de Modbus TCP.

Câblage

Option 1 : le FlexiObox via le réseau local (recommandé)

La procédure de connexion de l'onduleur au réseau local via Ethernet est décrite dans le guide d'installation du fabricant.

Option 2 : FlexiObox via RS485

1. Débranchez le bornier COM de l'onduleur.

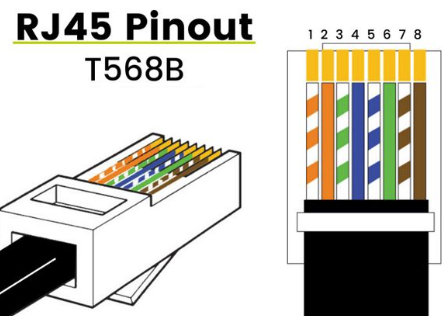

2. Sertir un connecteur RJ45 à une extrémité d'un câble UTP de longueur appropriée, conformément à la norme T568B :

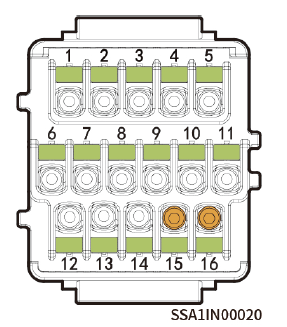

3. De l'autre côté, connectez le fil bleu à la broche 15. Connectez le fil bleu / blanc à la broche 16 .

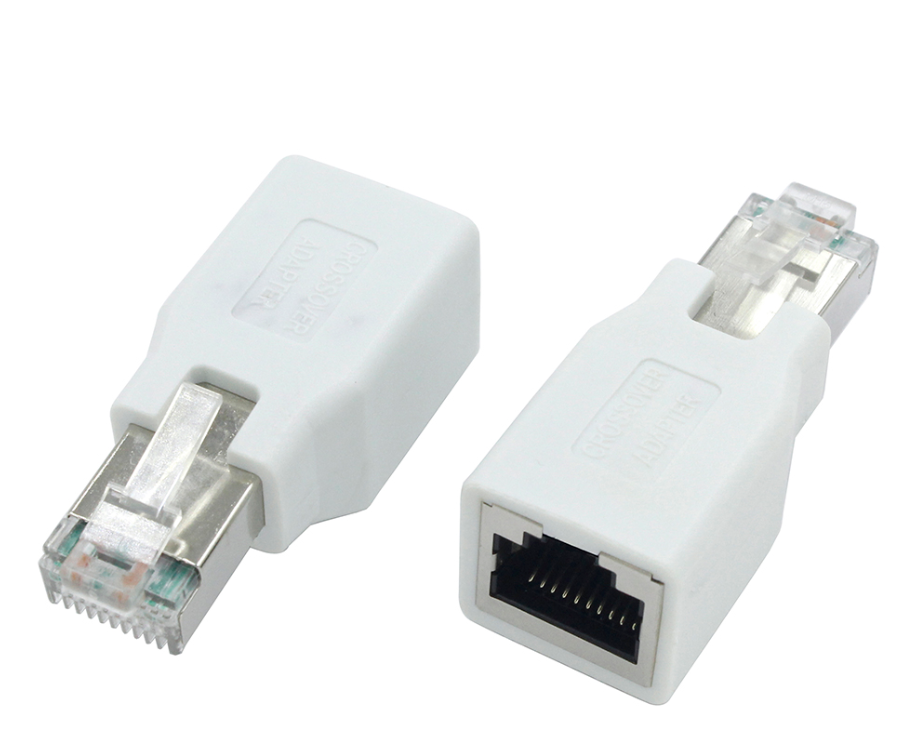

4. Branchez le connecteur RJ45 sur l'adaptateur LMA2

5. Branchez l'adaptateur LMA2 sur le dongle LMGS.

6. Branchez le côté USB de la clé LMGS à un port USB libre de l'appareil. FlexiObox .

Documents de marque

• Guide d'installation de Sigen Hybrid (3.0-6.0) SP (lien externe)

• Guide d'installation de Sigen Hybrid (5.0-25.0) TP (lien externe)

• Manuel d'installation de l'application mySigen (lien externe)
