Configuration réseau minimale requise

Deux règles fixes avant de commencer

• Connexion filaire directe au routeur. Toujours. Sans adaptateurs CPL, sans Wi-Fi ni réseau maillé.

• Toi FlexiObox Connectez-vous directement au routeur . Assurez-vous que votre onduleur est également connecté directement au routeur. Cela garantit un signal Modbus stable si votre connexion entre FlexiO et l'onduleur fonctionne sans fil via Modbus TCP.

Les trois configurations ci-dessous respectent toutes ces deux règles. Elles diffèrent uniquement par le câblage et le moment où il convient de choisir l'une ou l'autre.

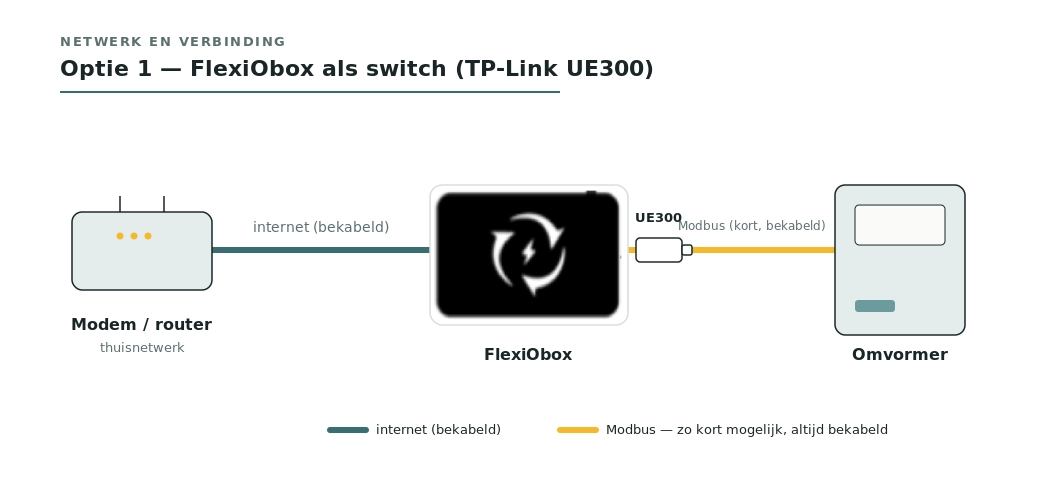

Option 1 : le FlexiObox comme commutateur avec un TP-Link UE300

Le FlexiObox Il possède un port Ethernet intégré. Avec un adaptateur TP-Link UE300 (USB vers Gigabit Ethernet), vous ajoutez un deuxième port filaire. FlexiObox Il fonctionne alors comme un petit commutateur : il reçoit internet du modem sur le port intégré et le transmet à l'appareil (onduleur ou station de charge) via l'UE300.

Vous obtenez ainsi une connexion par câble courte et directe entre FlexiO et l'onduleur ou la station de recharge, sans appareils supplémentaires et sans prise supplémentaire.

L'UE300 est homologuée par LIFEPOWR et les pilotes sont déjà disponibles. FlexiObox La connexion est instantanée : dès que vous connectez un périphérique Ethernet via l'UE300, celui-ci le reconnaît. FlexiO L'adaptateur attribue automatiquement une adresse IP correcte à l'appareil. Aucune configuration n'est nécessaire.

Ce dont vous avez besoin

• Adaptateur USB-Ethernet TP-Link UE300 , homologué par LIFEPOWR.

• Un câble Ethernet, au minimum blindé Cat5e ou Cat6 (STP ou FTP). Aucune longueur maximale n'est requise, mais plus court est préférable.

• Internet directement depuis le modem ou le routeur.

Connecter

1. Modem ou routeur, avec un câble Ethernet connecté au port intégré du FlexiObox Voilà ce qu'est Internet.

2. UE300 dans un port USB du FlexiObox .

3. UE300, avec un court câble Ethernet blindé vers le port réseau de l'onduleur ou de la station de recharge.

4. Fini. FlexiO Il reconnaît l'adaptateur, lui attribue une adresse IP et établit automatiquement le pont entre les ports. Plusieurs appareils ? Un UE300 par appareil.

5. Vérifiez dans les diagnostics d'E/S si la connexion est stable.

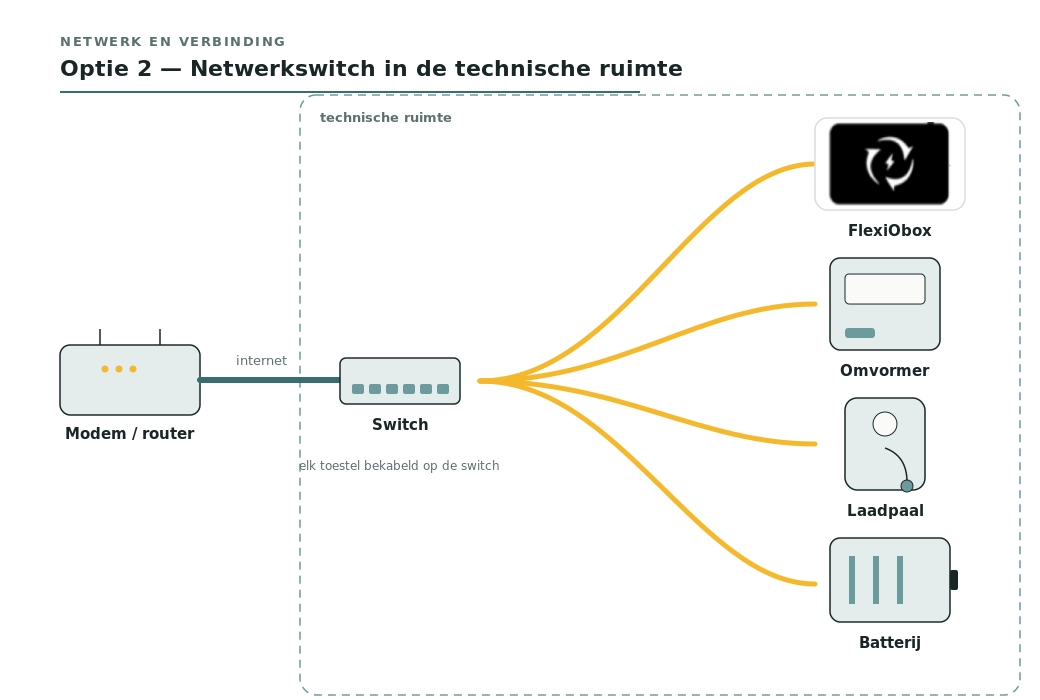

Option 2 : un commutateur réseau dans la salle technique

Un seul câble Internet fixe relie le modem à la salle technique. On y installe un commutateur réseau , et tous les appareils connectés convergent vers ce commutateur : FlexiObox L'onduleur, et éventuellement la station de charge et la batterie, sont ainsi regroupés. De cette façon, toutes les connexions contrôlées sont situées au même endroit, et le chemin vers l'onduleur reste court.

Choisissez cette configuration s'il y a plusieurs périphériques réseau dans la salle technique, ou si vous préférez utiliser un commutateur standard plutôt que des adaptateurs USB.

Ce dont vous avez besoin

• Un seul câble internet fixe relie le modem à la salle technique.

• Un commutateur réseau gigabit avec alimentation.

• Câbles de brassage courts et blindés (Cat5e ou Cat6) reliant le commutateur à chaque appareil.

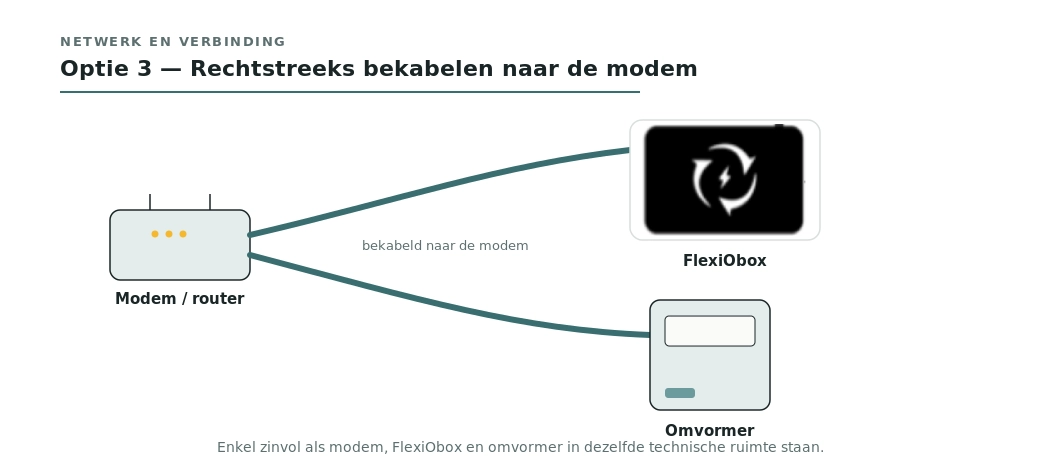

Option 3 : directement au modem

Chaque appareil reçoit son propre câble directement connecté au modem ou au routeur.

• Goed als de modem in dezelfde technische ruimte staat als FlexiO et l'onduleur. Il s'agit alors de la configuration la plus simple : aucun interrupteur ni adaptateur supplémentaire n'est nécessaire, et le trajet jusqu'à l'onduleur reste court.

• Déconseillé si le modem est situé loin dans la maison. Dans ce cas, vous aurez un long câble entre le modem et le routeur. FlexiO Si un long câble est nécessaire entre le modem et l'onduleur, cela augmente le risque d'interférences sur le signal Modbus.

Conseils et astuces

Réseau et sous-réseau

Le FlexiObox analyse le réseau local et y recherche tous les FlexiO - appareils compatibles. Si le boîtier se voit attribuer l'adresse IP 192.168.0.155, il effectue sa recherche dans la plage d'adresses IP comprises entre 192.168.0.0 et 192.168.0.255. Ceci s'applique aux onduleurs Modbus TCP, aux compteurs HomeWizard Eastron et aux bornes de recharge connectées localement.

Tous les appareils compatibles FlexiO doivent appartenir au même sous-réseau. Les réseaux distincts, un routeur administrable supplémentaire ou un réseau maillé créent leur propre plage d'adresses IP et interrompent la recherche. C'est généralement la raison pour laquelle un appareil n'est pas détecté automatiquement, même si tous les appareils sont physiquement connectés au même commutateur.

ports réseau

Si vous avez un client qui a construit son propre réseau protégé (par exemple, une entreprise informatique), veuillez lui transmettre les informations suivantes. Ces ports doivent être ouverts depuis l'extérieur :

câbles réseau

• Câble Cat5e ou Cat6 (STP ou FTP) à blindage minimal entre FlexiO et l'onduleur.

• Aussi court que possible.

• Ne jamais faire passer un câble P1 à proximité de câbles CC ; cela provoque des interférences. De plus, ne pas rallonger un câble P1 à plus de 5 mètres.

• LIFEPOWR fournit un câble Cat6 blindé de 2 m, référence LSF2 .
