Le FlexiObox configurer
Ce manuel vous permet de configurer le FlexiObox jusqu'au moindre détail.
À un FlexiObox Pour configurer le logiciel, vous avez besoin d'un compte d'installation LIFEPOWR. Vous n'en avez pas encore ? Cette section vous explique comment en obtenir un.
À un FlexiObox Pour configurer et surveiller votre compte, rendez-vous sur votre MyPortal.
Légende
☑️ Réglage automatique. Ne pas ajuster.
🏅 Réglage expert. Ne modifiez ce réglage que si vous savez ce que vous faites.
Premièrement : attendez que la mise à jour soit terminée.
Avez-vous réclamé l'appareil dans votre Fleet Une mise à jour démarre alors automatiquement. FlexiObox Télécharge et installe la dernière version du firmware. Vous pouvez suivre l'état de la mise à jour dans les Diagnostics d'E/S , sous Mise à jour .

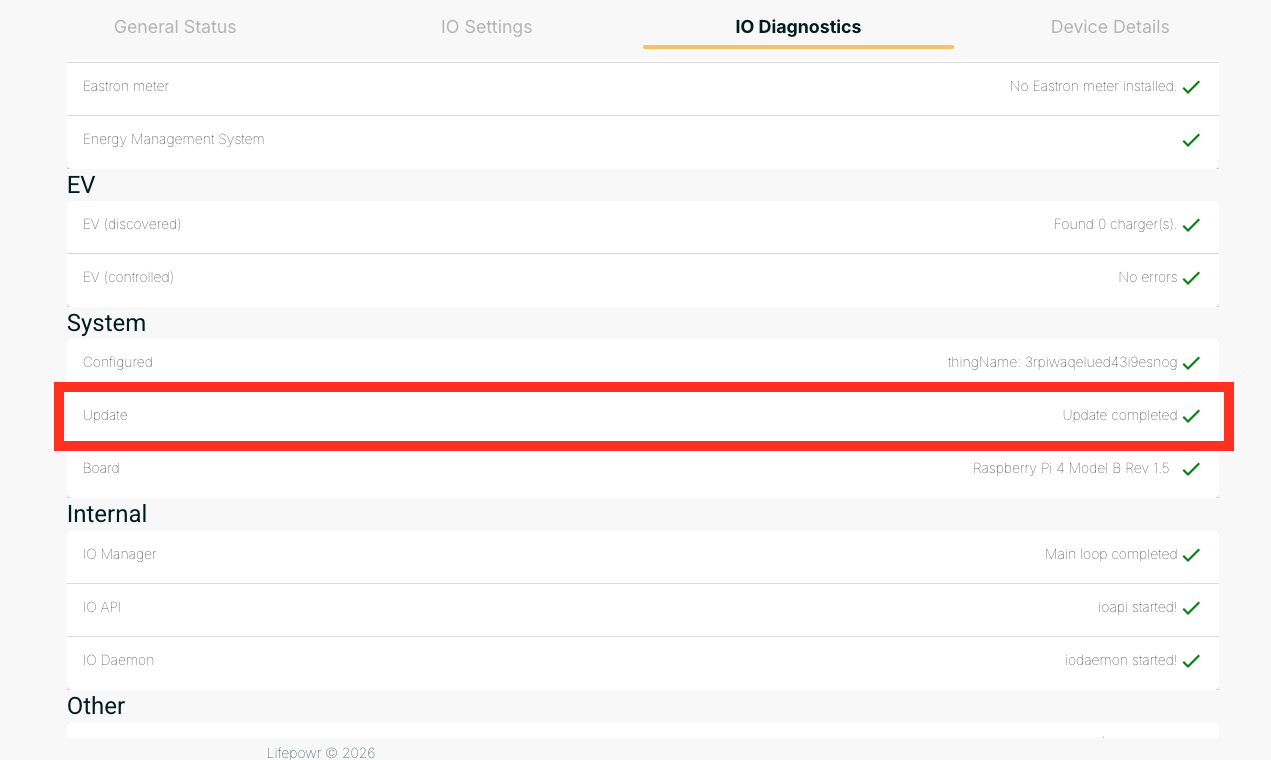

Attendez la fin du processus. Après le redémarrage, vérifiez dans le diagnostic E/S – Système de gestion de l'énergie si l'erreur « Faux EMS » a disparu.
Ce n'est qu'à ce moment-là que vous pourrez saisir en toute sécurité les détails de l'appareil.
Attention : si vous saisissez les détails de l’appareil avant que la mise à jour ne soit complètement terminée, vous risquez de perdre des données.
Étape 1 : Nom du FlexiObox
Avez-vous le FlexiObox Vous venez de réclamer l'appareil ? Ouvrez alors la page Détails de l'appareil à l'aide du bouton de la fenêtre Réclamer l'appareil . Cette fenêtre est-elle déjà fermée ? Recherchez le FlexiObox Dans votre liste de présentation, ouvrez la page. Vous y trouverez l'appareil grâce à la référence que vous avez saisie lors de votre demande.
-

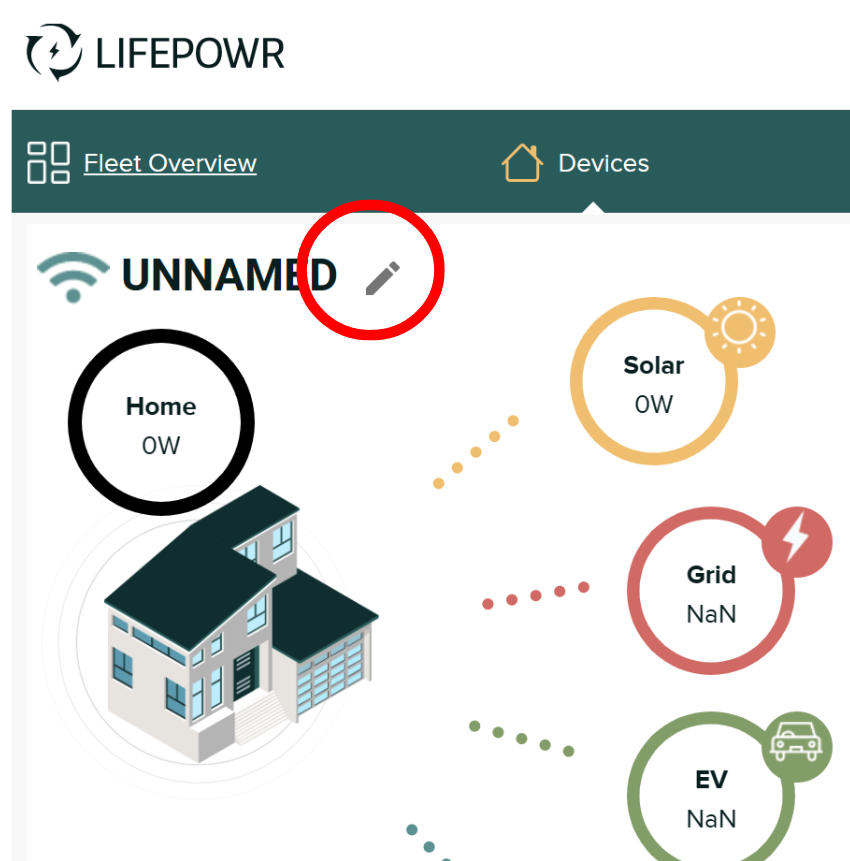

Donnez le FlexiObox Commencez par saisir un nom. Pour ce faire, cliquez sur l'icône en forme de crayon à côté de SANS NOM .
-
Une fenêtre s'ouvre avec le nom par défaut. Modifiez le nom et confirmez. Le client final verra également le nom que vous avez choisi ici dans l'application MyFlexiO .

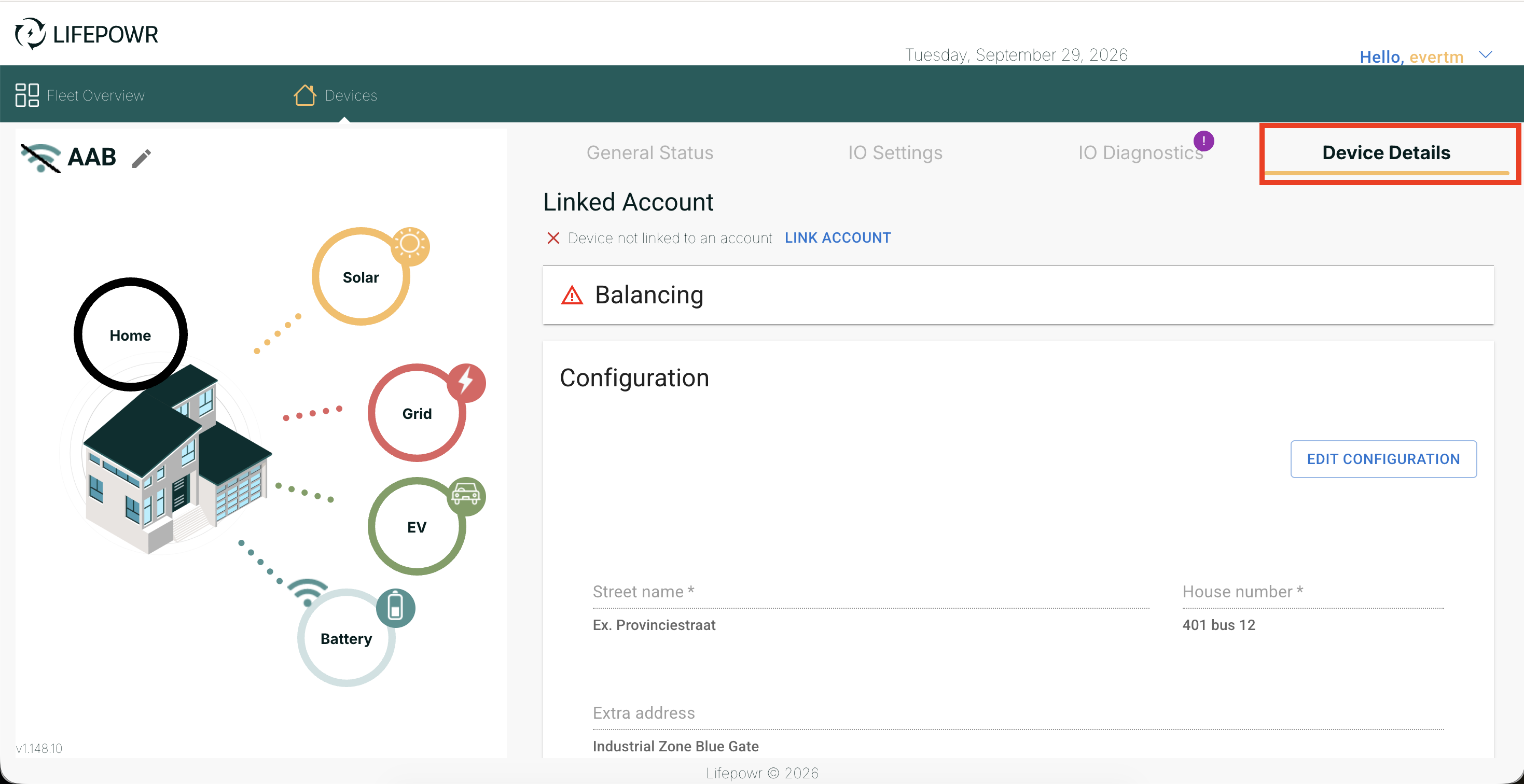

Étape 2 : Lier le compte du client final
-
Cliquez sur l'onglet Détails de l'appareil
-
Cliquez sur « Lier le compte » et saisissez l’adresse e-mail correcte du client final. Enregistrez les informations.
-
Le client reçoit alors un courriel de bienvenue comportant trois tâches : activer le port P1, vérifier le tarif énergétique et… MyFlexiO voir l'application.
C'est vous qui choisissez quand le faire :
À l'avance. Le client a alors le temps de créer un compte et d'activer le port P1 pour le FlexiObox est placé
Après l'installation , si le FlexiObox est correctement placé.
N'oubliez pas. Sans compte utilisateur, vous pouvez FlexiO ne contrôle pas entièrement l'installation et ne participe pas à l'équilibrage du réseau.
-
L'icône indique l'état de l'enregistrement :
❌ Aucune adresse e-mail n'a encore été associée.
❗ Adresse e-mail liée, mais rien pour l'instant MyFlexiO Compte créé. Y a-t-il une erreur dans l'adresse e-mail ?
✅ Adresse e-mail liée et MyFlexiO - Compte créé.

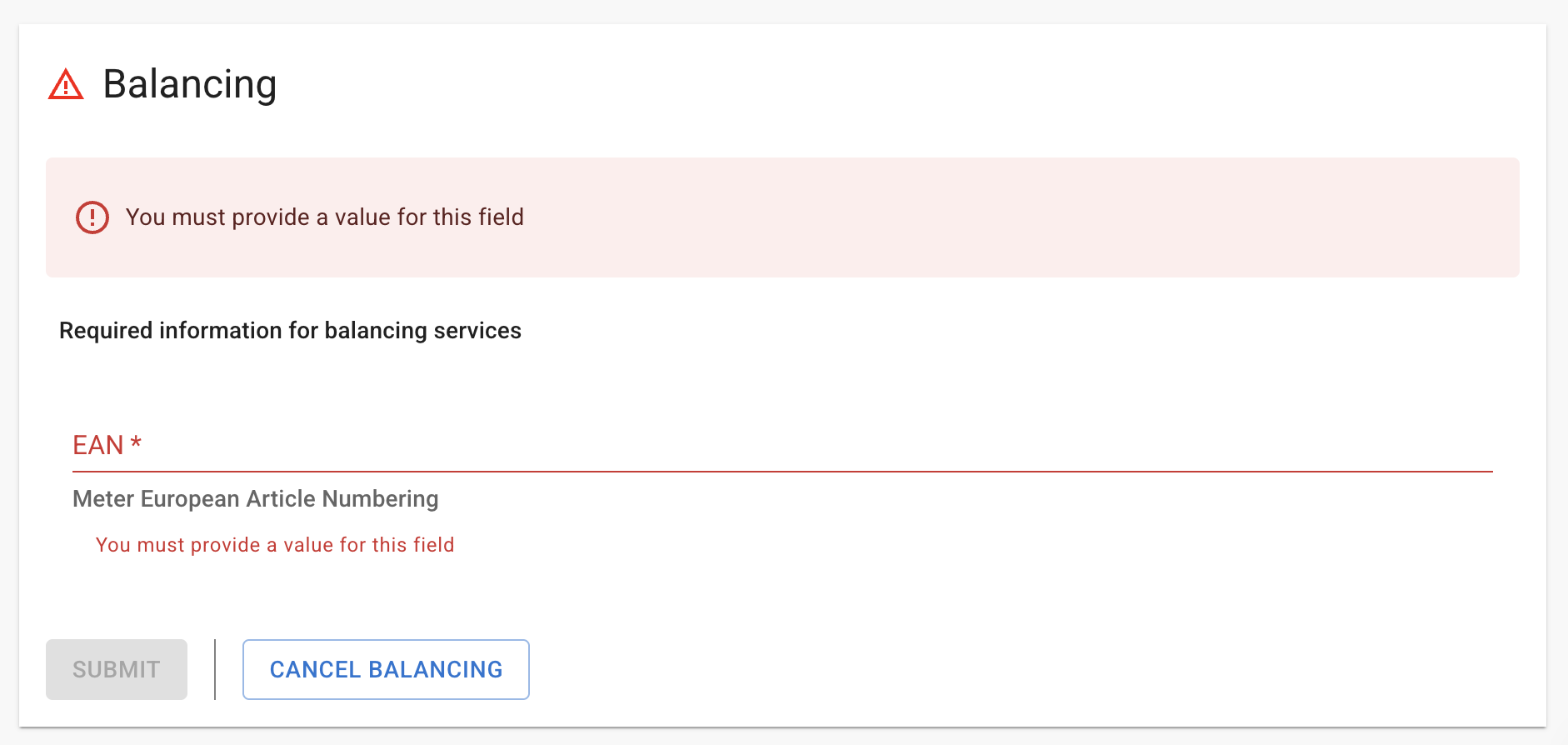

Étape 3 : Code EAN
Le code EAN du compteur électrique est indispensable à l'équilibrage du réseau. Il est préférable de le saisir dès maintenant. Cela simplifie la procédure pour le client. Si vous ignorez cette étape, l'application vous demandera le code EAN lors de sa première utilisation, ce qui rendra le processus beaucoup plus complexe et plus long.
-
Cliquez sur Équilibrage .
-
Saisissez le code EAN du compteur électrique.
-
Cliquez sur Soumettre .

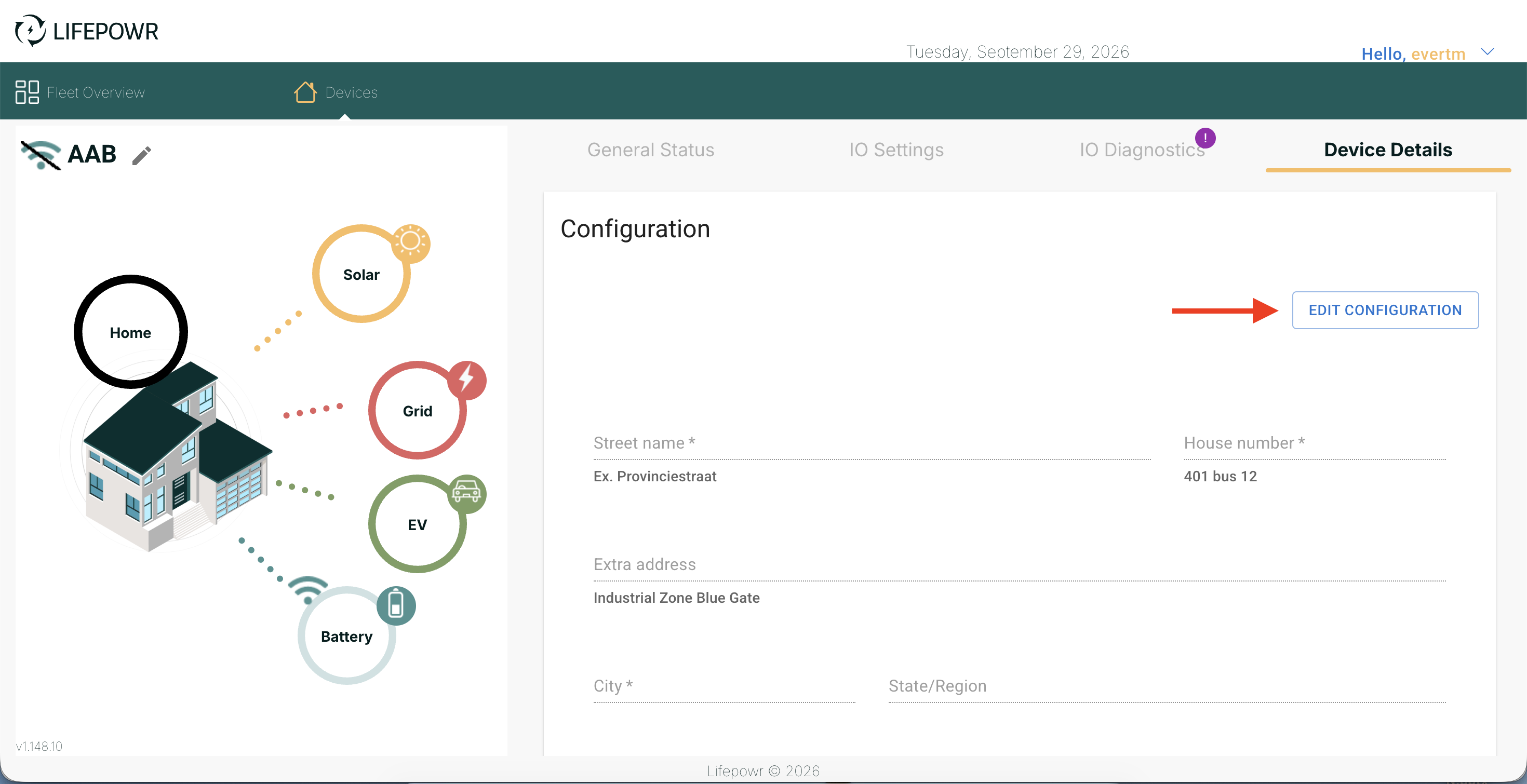

Étape 4 : Activer le mode ÉDITION
Cliquez d'abord sur NOUVELLE CONFIGURATION pour modifier les données. Tous les champs seront alors modifiables.
Si vous souhaitez apporter des modifications ultérieurement, activez le mode ÉDITION de la même manière.
Étape 5 : Adresse d'installation
Saisissez les détails de l'adresse.
FlexiO Le système utilise l'adresse pour obtenir les prévisions météorologiques locales. À partir de là, il calcule la quantité d'énergie solaire que les panneaux produiront.
Étape 6 : Onduleur
-
Commencez par choisir la marque de l'onduleur.
-
Ensuite, le modèle. Vous ne voyez que les onduleurs compatibles avec FlexiO .
-
L'onduleur que vous choisirez déterminera si vous pouvez ajouter des panneaux solaires hybrides et/ou de remplacement. Pour continuer, cliquez d'abord sur « SOUMETTRE » en haut de la page.
En fonction de votre choix, il remplit FlexiO Saisissez les spécifications techniques du système. Ne les modifiez pas, sous peine de voir le système ne pas fonctionner correctement.
Étape 8 : Panneaux solaires (hybrides)
Les panneaux photovoltaïques hybrides sont des panneaux solaires connectés à un onduleur hybride qui intègre également la batterie. S'il s'agit de panneaux de remplacement, passez à l'étape 11.
Vous trouverez ici des informations plus détaillées sur la configuration des panneaux solaires.
-

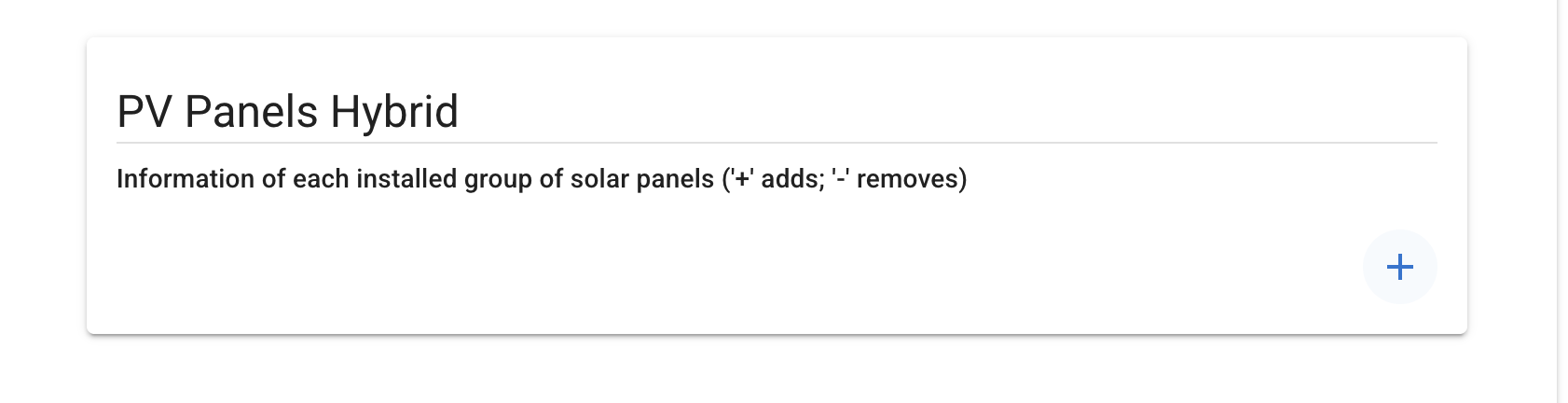

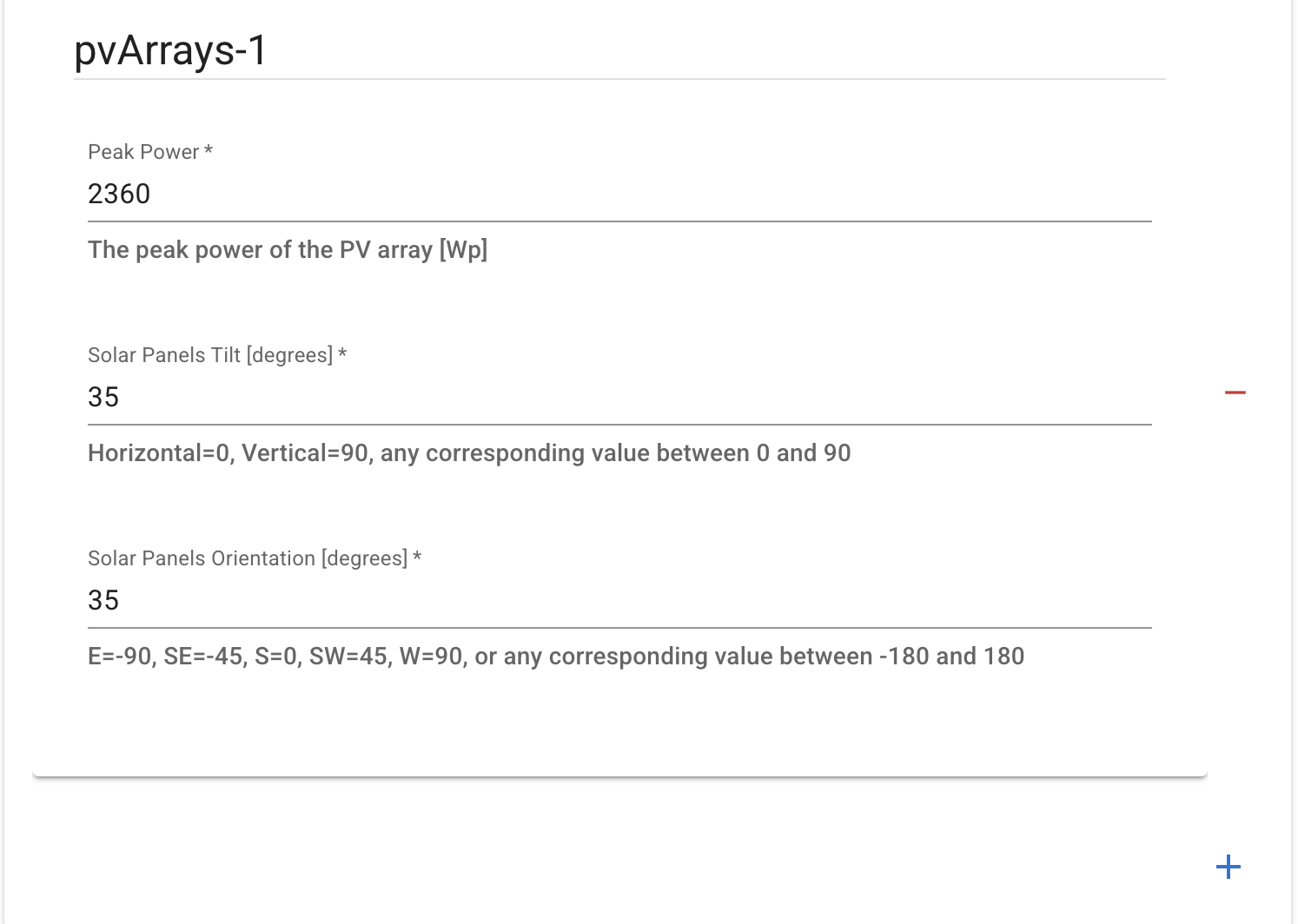

Cliquez sur l’icône « + » pour ajouter un champ photovoltaïque :
-
Entrez les panneaux solaires tels qu'ils sont connectés aux MPPT de l'onduleur !
-
Exception : Vous avez un tableau avec des panneaux orientés différemment (par exemple, chacun avec son propre optimiseur) ? Dans ce cas, vous pouvez le scinder ici et le saisir séparément pour chaque direction.
-
Portez une attention particulière à l'orientation et à la pente. Si celles-ci ne correspondent pas à la réalité, les prédictions, voire les mesures, seront inexactes. FlexiO et ne prend donc pas les bonnes décisions.

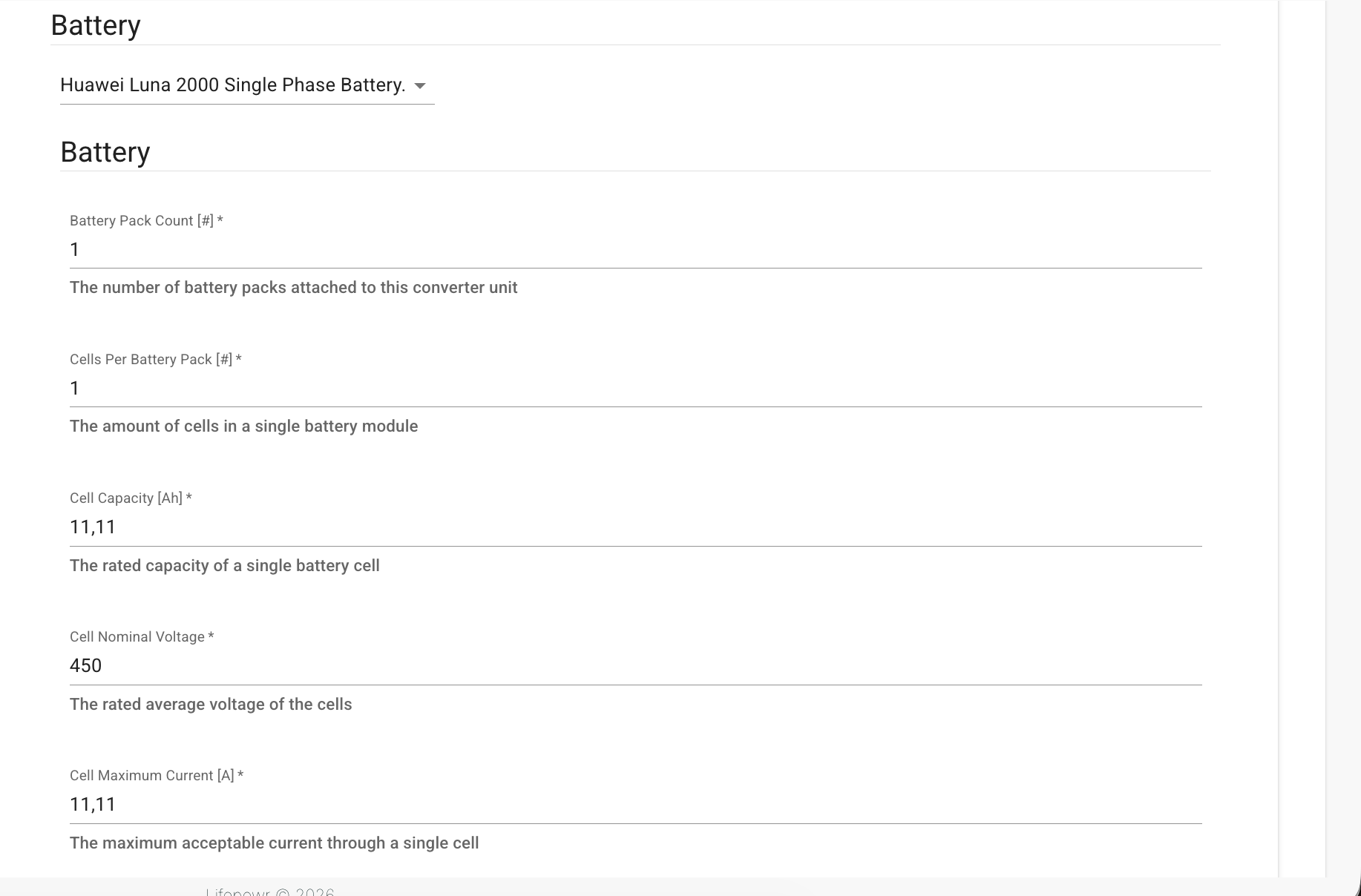

Étape 9 : Batterie
Sélectionnez la marque et le modèle dans la liste déroulante.
Explication par champ
Batteries haute tension (HAUTE tension)
Nombre de blocs-batteries [#] : le nombre de tours de batterie.
Cellules par bloc-batterie [#] : le nombre de modules de batterie par tour.
Piles basse tension (LOW voltage) — inversées :
Nombre de blocs-batteries [#] : le nombre de modules de batterie par tour.
Cellules par bloc-batterie [#] : le nombre de tours de batterie.
En fonction de votre choix, il remplit FlexiO Saisissez vous-même les autres valeurs techniques. Ne les modifiez pas.
Capacité de la cellule [Ah] — ☑️ Réglage automatique, ne pas ajuster
Tension nominale de la cellule — ☑️ Réglage automatique, ne pas ajuster
Courant maximal de la cellule [A] — ☑️ Réglage automatique, ne pas ajuster
Des instructions de configuration spécifiques s'appliquent aux appareils Huawei. Vous les trouverez dans les notes relatives à la batterij Huawei .
Étape 10 : Batterie non prise en charge
La batterie que vous souhaitez installer ne figure pas dans la liste ? Signalez-le via le système de tickets ou contactez votre distributeur. Indiquez la marque, le modèle et la capacité. LIFEPOWR examinera brièvement la batterie avant de l'ajouter à la liste.
Étape 11 : Moderniser les panneaux solaires
Les panneaux de rénovation sont des panneaux solaires existants dotés de leur propre onduleur. La batterie a été ajoutée ultérieurement, avec un onduleur de batterie de rénovation séparé.
Vous trouverez plus d'informations sur la configuration des panneaux solaires ici .
-

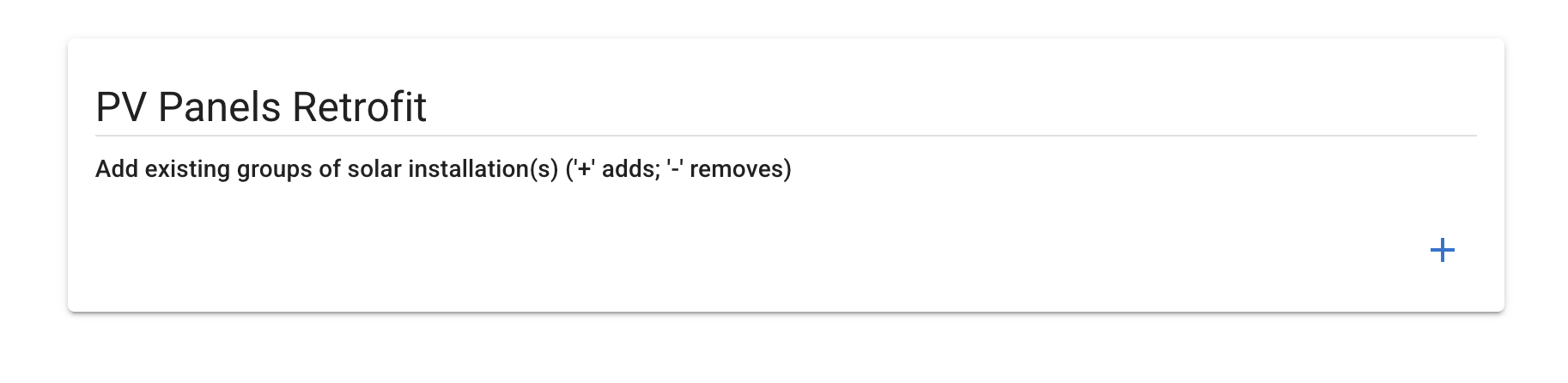

Cliquez sur « + » pour ajouter un tableau
-

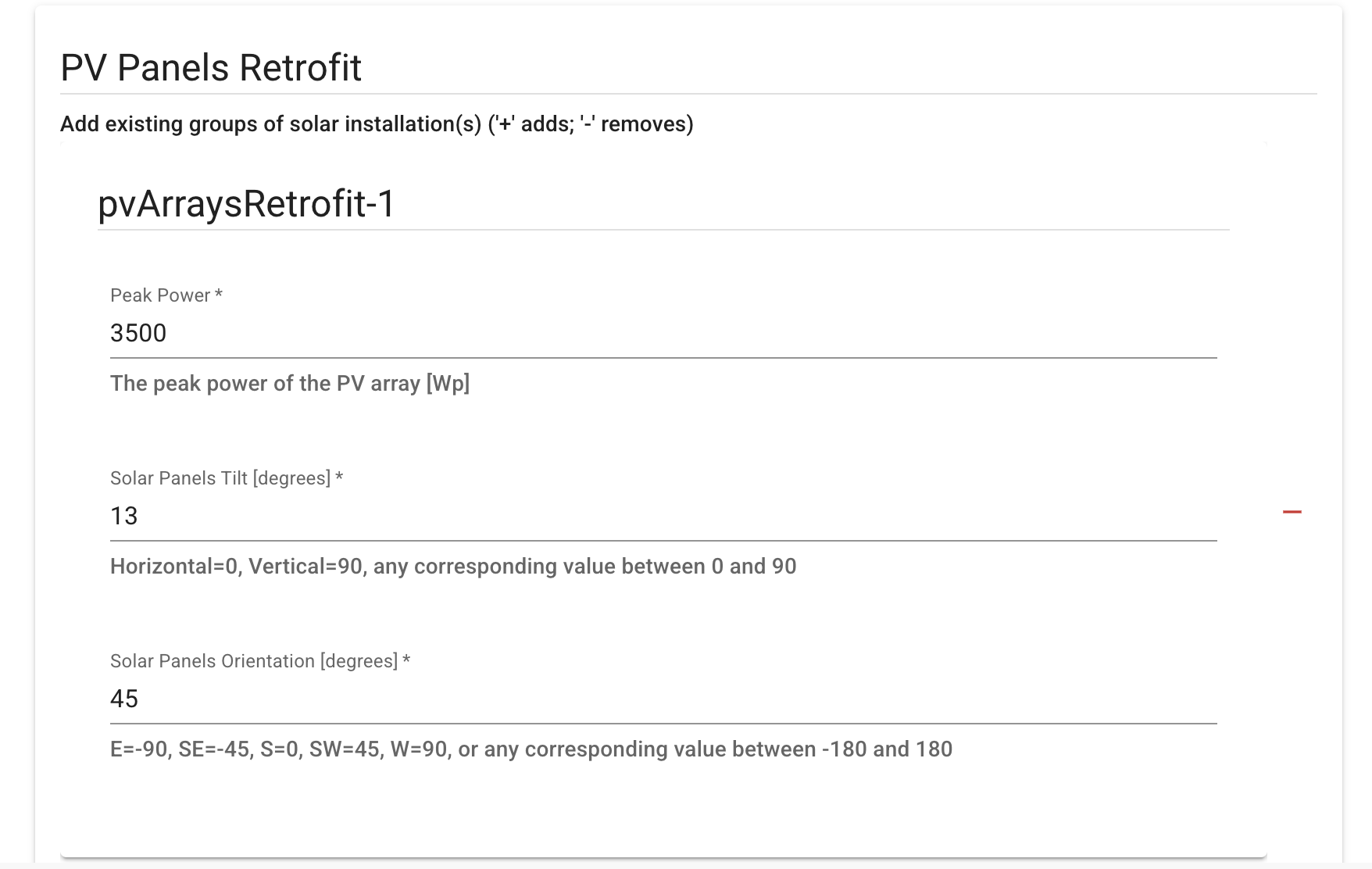

Saisissez les informations requises. Il n'est pas nécessaire de les saisir avec la même précision que pour un onduleur hybride, car elles sont liées à l'onduleur. FlexiO En effet, l'onduleur de remplacement ne lit pas directement la tension. Il est donc important de bien distinguer les différentes orientations des panneaux solaires au sein d'un même champ !
-

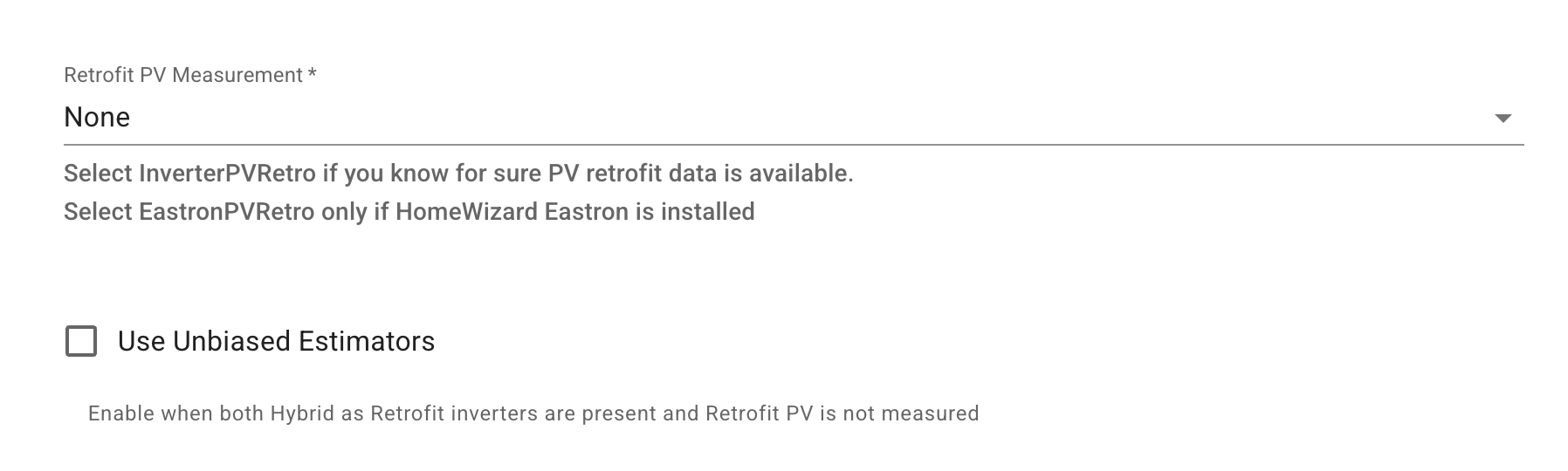

Sélectionnez la méthode de mesure de la production solaire de rénovation :
-
Mesure de la production d'une installation photovoltaïque existante (avec son propre onduleur) : S'agit-il de mesurer la production d'une installation solaire existante (avec son propre onduleur) ? Si oui, choisissez cette valeur.
-
InverterPvRetro : certains onduleurs peuvent mesurer une installation solaire existante, comme… GoodWe avec des pinces CT2 et Victron Cerbo GX. Choisissez ensuite cette valeur.
-
EastronPvRetro : vous mesurez la production de votre installation solaire existante avec le compteur Eastron HomeWizard ? Dans ce cas, sélectionnez cette valeur. N’oubliez pas… API Impossible d'activer cette fonctionnalité dans l'application HomeWizard : instructions .
-
Utiliser des estimateurs non biaisés : cochez cette case si vous possédez à la fois des panneaux solaires hybrides et des panneaux de rénovation. La mesure pour la rénovation est basée sur la production de vos panneaux solaires hybrides.
-
Étape 12 : Structure des taux
-
Choisissez la structure tarifaire appropriée. Cela contribue à déterminer comment FlexiO se comporte.
-
Sélectionnez le pays, la région et le gestionnaire de réseau (GRD).
-
Si vous sélectionnez Belgique – Wallonie , un champ supplémentaire intitulé Type de tarif DSO apparaît. Vous pouvez alors choisir entre Normal , Bi-horaire ou Impact .
-
Sélectionnez ensuite le tarif dans la liste déroulante sous Nom du tarif .
Explication par taux
a. Avec un tarif fixe unique ou un tarif fixe double, vous devez saisir vous-même le prix de l'énergie en €/kWh. Ce prix n'inclut pas les taxes, les coûts de réseau et les prélèvements. Vous trouverez ces informations sur votre contrat d'énergie ou la grille tarifaire de votre fournisseur.
b. Vous ne connaissez pas le tarif exact du client ? Choisissez alors SingleTariffVariable . Variable FlexiO calcule avec un prix de marché moyen.
c. Fournisseur d'énergie dynamique FlexiO calcule à l'aide des formules de consommation et d'injection de ce fournisseur d'énergie.
d. Le tarif dynamique du fournisseur ne figure pas dans la liste ? Dans ce cas, sélectionnez « Tarif dynamique générique ». Dans la formule M x index + A, M représente le paramètre d’indexation multiplicative et A le paramètre d’indexation additive.
e. Une fois que vous avez sélectionné le taux dynamique approprié, vous indiquez le type de prix à l'avance dont dispose le client : 15 min , 30 min ou 1 h .
f. Vous pouvez également définir un tarif d'injection distinct via le Tarif d'injection personnalisé . Là aussi, vous choisissez le type de prix du marché de l'électricité pour le lendemain.
Étape 13 : Paramètres supplémentaires
Ne sautez pas cette étape. Vous y configurez de nombreux éléments. FlexiO doit fonctionner correctement.
|
Paramètre |
Explication ou contexte |
|---|---|
|
Comporte un compteur numérique |
Coché par défaut. Décochez cette case uniquement s'il existe un compteur analogique et qu'aucun compteur numérique n'est installé. |
|
Possède un port P1 |
Vérifiez si le port P1 est connecté et activé. Cette vérification est automatique dès que FlexiO observe une mesure P1. |
|
Est-ce que le compteur Eastron |
Cochez cette case si un compteur HomeWizard Eastron lit une installation solaire existante, ou si vous utilisez ce compteur à la place du port P1. |
|
L'onduleur est équipé d'un compteur et peut fonctionner de manière autonome. |
Décochez cette case si le compteur de l'onduleur n'est pas fiable. FlexiO Il ne fonctionne alors qu'avec les données provenant du port P1 ou du compteur HomeWizard Eastron. Si cette mesure est perdue, il peut alors… FlexiO L'envoi de l'installation s'arrête et la batterie est coupée. |
|
Limitation du courant du compteur |
La charge totale connectée de l'installation électrique, en ampères. Cela correspond à la valeur du fusible principal, par exemple 25, 32, 40, 63 ou 80. Une valeur correcte est très importante pour FlexiO pour que cela fonctionne correctement. |
|
type de connexion au réseau |
Le nombre de phases du raccordement : 1 x 230 V (+N), 3 x 230 V ou 3 x 400 V +N. Cette valeur est écrasée dès que… FlexiO lit les données via le port P1. |
|
Limite d'injection 🏅 réglage expert |
Le pourcentage maximal de la puissance de l'onduleur pouvant être injectée dans le réseau. |
|
Pic mensuel minimum |
Détermine le niveau de la puissance de pointe mensuelle pour le tarif de capacité. Particulièrement utile pour les clients possédant une voiture électrique et utilisant le mode de recharge « évitement des heures de pointe ». La valeur par défaut est de 2 500 W. Si vous définissez une valeur supérieure, le client commencera chaque mois avec une puissance de pointe plus élevée. |
|
État de charge minimum (SOC) [%] |
Le niveau de décharge minimal que la batterie peut atteindre. Cette valeur est généralement indiquée dans la fiche technique de la batterie et peut être importante pour la garantie. La valeur définie dans les paramètres de base de l'onduleur prévaut toujours. FlexiO Par conséquent, elle ne pourra jamais descendre en dessous de la valeur indiquée dans l'onduleur. |
|
État de charge maximal [%] |
La charge maximale que peut atteindre la batterie. Cette information figure généralement dans la fiche technique et peut être importante pour la garantie. Dans ce cas également, la valeur indiquée par l'onduleur est toujours prioritaire. |
|
État de charge maximal réservé [%] 🏅 réglage expert |
Le pourcentage maximum que FlexiO Une réserve est conservée pour absorber les pics de consommation et surveiller le pic mensuel. Par défaut, 20 %, en plus du niveau de charge minimum (SOC). Si le niveau de charge minimum est fixé à 10 %, cette réserve est conservée. FlexiO Déduction maximale de 30 % au titre du tarif de capacité. Pour les Pays-Bas : définissez cette valeur à 0 %. |
|
Latitude/Longitude [degrés] ☑️ Réglage automatique, ne pas ajuster |
Latitude et longitude de l'installation. Déterminées automatiquement à partir de l'adresse. Ne pas modifier. FlexiO utilise ces données pour calculer la production solaire attendue, en se basant sur les prévisions météorologiques et les données techniques de l'installation. |
|
Réglage expert de la zone morte du compteur d'alimentation 🏅 |
Le seuil de consigne le plus petit possible pour le prélèvement ou l'injection sur le réseau. |
|
Prix maximal de l'électricité pour une charge générique 🏅 réglage expert |
Pour les intégrateurs externes. |
|
Activer l'équilibrage de charge triphasé |
Cette fonctionnalité est compatible avec les bornes de recharge Alfen. Alfen peut changer de phase sans redémarrer la session de recharge. |
|
Utiliser des estimateurs non biaisés 🏅 paramètres d'experts |
Activez cette fonction s'il existe à la fois un onduleur hybride avec panneaux solaires et un onduleur de rénovation, et si la production solaire de l'onduleur de rénovation n'est pas mesurée. FlexiO Le système calcule ensuite lui-même la production, afin d'afficher une production solaire plus précise. Attention : cette production est une estimation. Pour des mesures exactes de vos panneaux solaires, installez un compteur HomeWizard Eastron et décochez cette option. |
Fin de la configuration
Cliquez sur SOUMETTRE en haut pour tout enregistrer.
Ensuite, les vérifications FlexiObox Les données que vous avez saisies sont automatiquement vérifiées. Si une donnée ne correspond pas à la réalité, FlexiObox un code d'erreur.
