Légende : ✅ recommandé · ⚠️ attention · ❌ interdit
FlexiO de manière fiable à condition que deux éléments soient en place : une bonne connexion Internet et une connexion filaire fixe à l'onduleur. Cette page explique comment effectuer correctement ce raccordement, en présentant trois configurations possibles par ordre de préférence.
Deux règles immuables
-
La FlexiObox a FlexiObox besoin d'une connexion Internet stable.
-
La connexion entre FlexiO l'onduleur (Modbus) s'effectue toujours par câble — pas de Wi-Fi, pas de répéteurs Wi-Fi, pas d'adaptateurs CPL.
ℹ️ Principe directeur : veillez à ce que le câblage entre FlexiO l'onduleur soit aussi court que possible, et à ce que l'installation reste simple. Une connexion instable entraîne des pertes de données de mesure et l'affichage de messages tels que « Qualité du signal trop faible » ; certains onduleurs y sont plus sensibles que d'autres.
Les trois options ci-dessous respectent ces deux règles. Elles ne diffèrent que par leur mode de câblage et par les circonstances dans lesquelles il convient de les choisir.
✅ Option 1 (recommandée) — FlexiObox commutateur avec le TP-Link UE300
La FlexiObox un port Ethernet intégré. Grâce à un adaptateur TP-Link UE300 (USB vers Gigabit Ethernet) , vous pouvez ajouter un deuxième port filaire. La FlexiObox fonctionne FlexiObox comme un petit commutateur : elle reçoit la connexion Internet via son port intégré et la transmet à l'appareil via l'UE300. Cela permet d'établir une connexion par câble courte et directe entre FlexiO l'onduleur ou la borne de recharge, sans avoir besoin d'appareils supplémentaires ni de prises électriques.
L'UE300 est certifié par LIFEPOWR et les pilotes sont déjà installés sur la FlexiObox. La connexion est de type « plug-and-play »: dès que vous connectez un appareil Ethernet via l'UE300 (onduleur ou borne de recharge), FlexiO l'adaptateur et attribue automatiquement à l'appareil une adresse IP valide. Vous n'avez rien à configurer.
ℹ️ FlexiO plusieurs adaptateurs UE300 simultanément — par exemple, un pour la connexion FlexiO onduleur et un second pour la connexion FlexiO borne de recharge.
Matériel nécessaire
-
Adaptateur USB-Ethernet TP-Link UE300 (homologué par LIFEPOWR).
-
Câble Ethernet, au minimum de type Cat5e ou Cat6 blindé (STP/FTP). Aucune longueur maximale n'est imposée, mais plus il est court, mieux c'est.
-
Connexion Internet provenant directement du modem/routeur.
Connexion (voir image 1)
-
Modem/routeur → câble Ethernet → port intégré de la FlexiObox Internet).
-
Branchez l'UE300 sur un port USB de la FlexiObox.
-
UE300 → câble Ethernet court et blindé → port réseau de l'onduleur ou de la borne de recharge.
-
C'est fait — FlexiO l'adaptateur, lui attribue une adresse IP et relie automatiquement les ports. Plusieurs appareils ? Un UE300 par appareil.
-
Vérifiez dans les diagnostics d'E/S que la connexion est stable.
Option 2 — Commutateur réseau dans la salle technique
Un câble Internet fixe relie le modem au local technique. C'est là que vous installez un commutateur réseau, auquel sont raccordés tous les appareils concernés : la FlexiObox, l'onduleur et, en option, la station de recharge et la batterij. De cette manière, toutes les connexions contrôlées sont regroupées et le chemin vers l'onduleur reste court. (voir image 2)
Choisissez cette configuration lorsqu'il y a plusieurs périphériques réseau dans la salle technique, ou si vous préférez utiliser un commutateur classique plutôt que des adaptateurs USB.
Matériel nécessaire
-
Un câble Internet fixe reliant le modem au local technique.
-
Un commutateur réseau Gigabit avec bloc d'alimentation.
-
Câbles de raccordement courts et blindés (Cat5e/Cat6) reliant le commutateur à chaque appareil.
Option 3 — Connexion directe au modem
Chaque appareil est relié au modem/routeur par son propre câble. (voir image 3)
-
✅ Idéal lorsque le modem se trouve dans le même local technique que FlexiO l'onduleur. C'est alors la configuration la plus simple : aucun commutateur ni adaptateur supplémentaire n'est nécessaire, et le chemin vers l'onduleur reste court.
-
⚠️ Non recommandé lorsque le modem est situé loin dans la maison. Dans ce cas, il faut à la fois un long câble modem → FlexiO un long câble modem → onduleur. Cela augmente le risque de perturbations sur le signal Modbus.
-
Il ne doit y avoir ni Wi-Fi, ni répéteur Wi-Fi, ni réseau CPL entre FlexiO l'onduleur ou la borne de recharge. C'est la principale cause d'une connexion instable.
Images
-

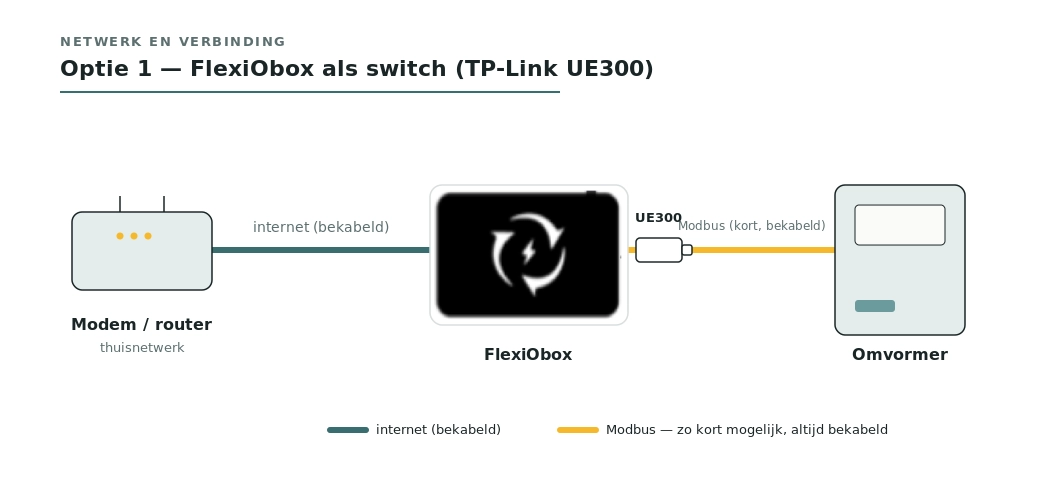

Image 1 — Option 1 : modem → câble fixe → FlexiObox UE300 → onduleur ou borne de recharge (éventuellement deux adaptateurs).
-

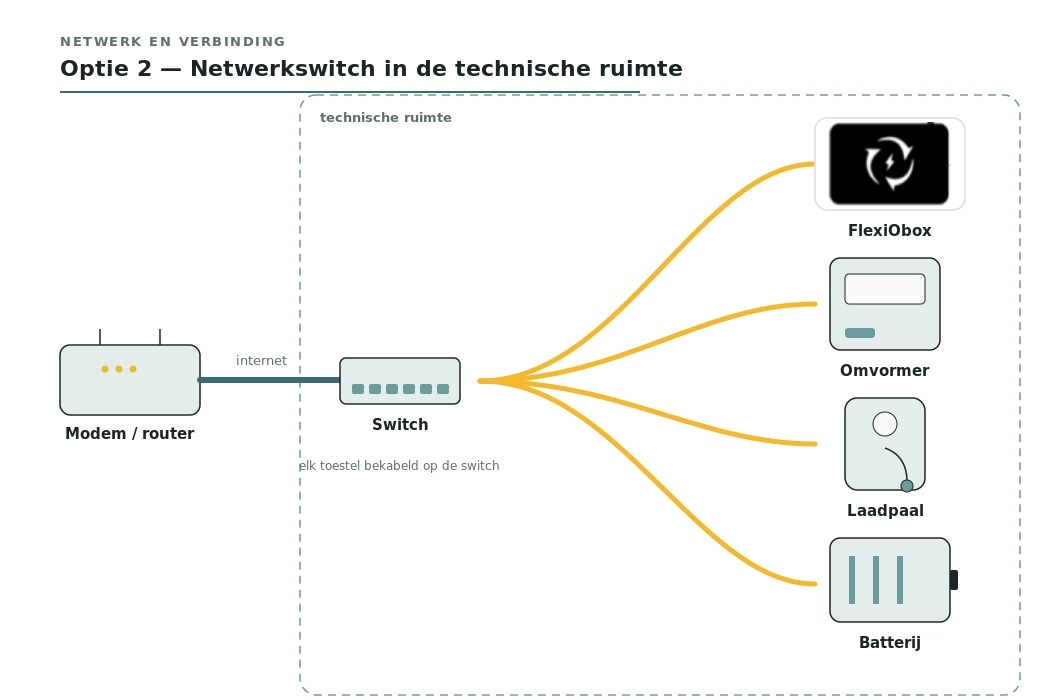

Image 2 — Option 2 : modem → câble fixe → commutateur réseau dans le local technique → FlexiObox, onduleur, borne de recharge et batterij.
-

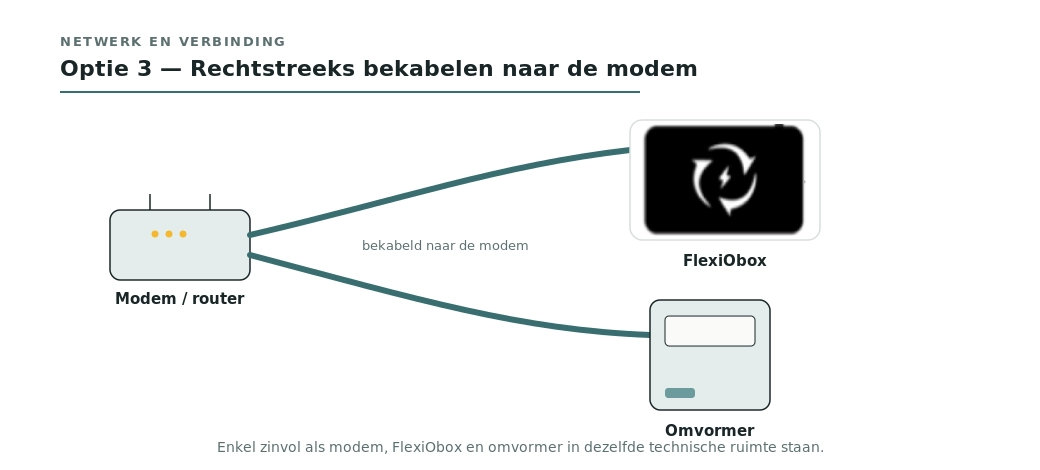

Image 3 — Option 3 : chaque appareil est connecté directement au modem (cette solution n'est envisageable que si tous les appareils se trouvent dans la même pièce).
