Cet onduleur est actuellement en version bêta . Pour un M2HS, vous combinez deux composants.
Câblage
-

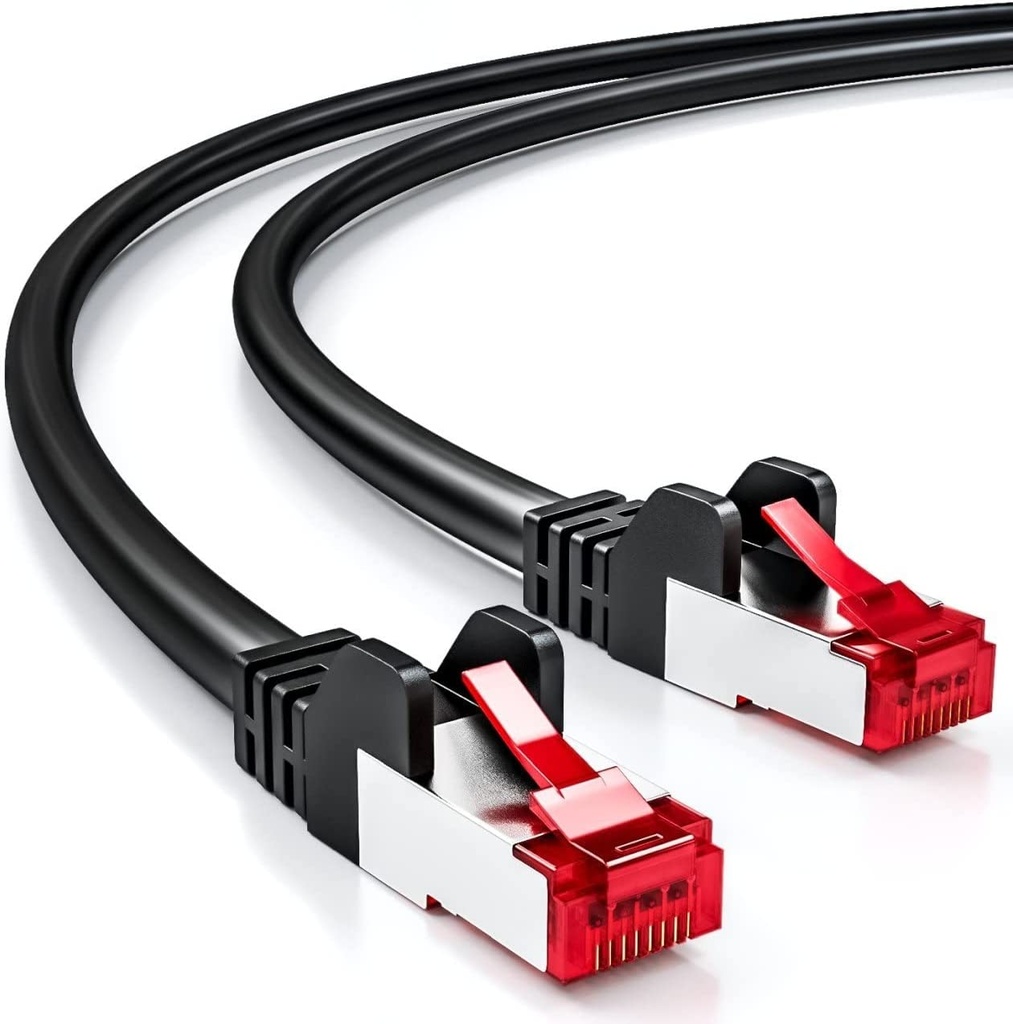

Connectez-vous à l'onduleur avec le dongle noir (LMGS) ainsi qu'avec le câble S/FTP (LSF2).
-
Dénudez le câble S/FTP ou UTP d'un côté.
-
Connectez ceci au port COM2 de l'onduleur
-
La broche PIN19 est de type RS485A et reçoit le fil orange / blanc , la broche PIN20 est de type RS485B et reçoit le fil orange .
-
Insérez l'extrémité USB du dongle dans un port USB libre de l'ordinateur. FlexiObox .

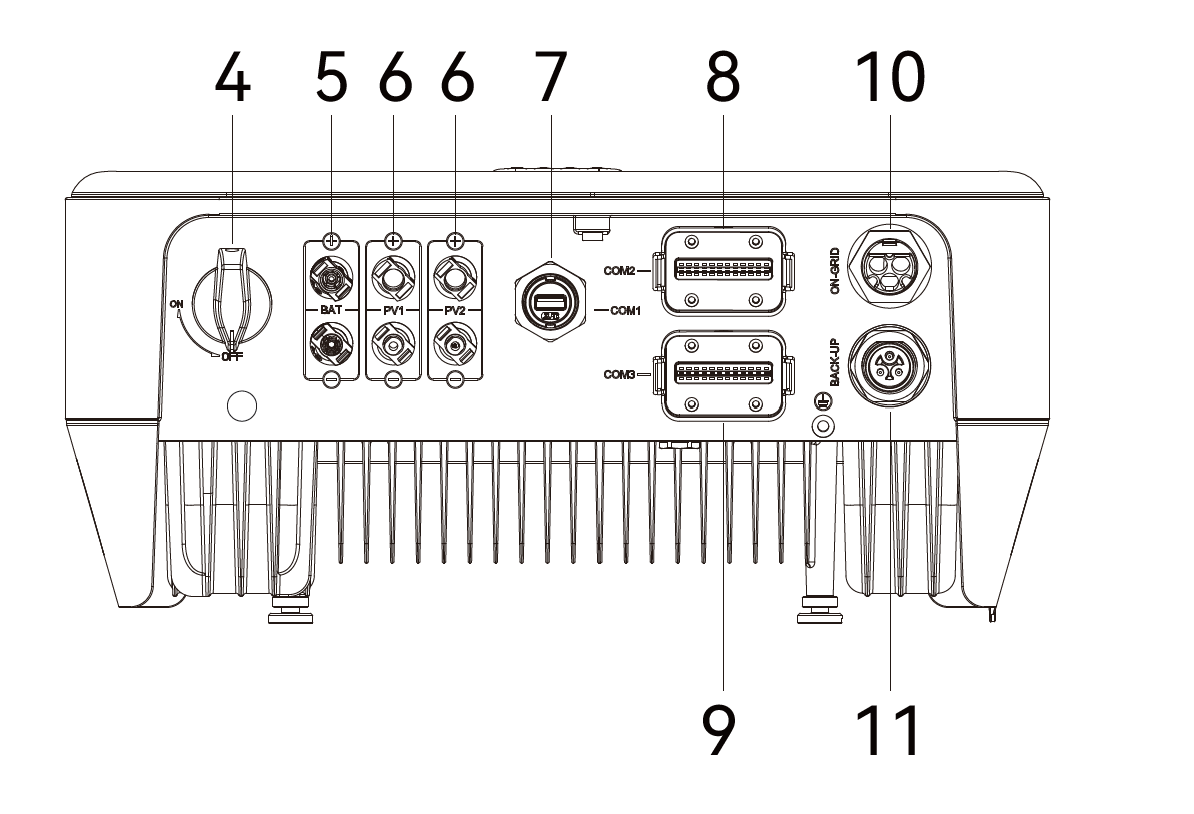

Remarque : Il s’agit du port COM2, et non du port COM1. La série M d’INTEG utilise le port COM1.

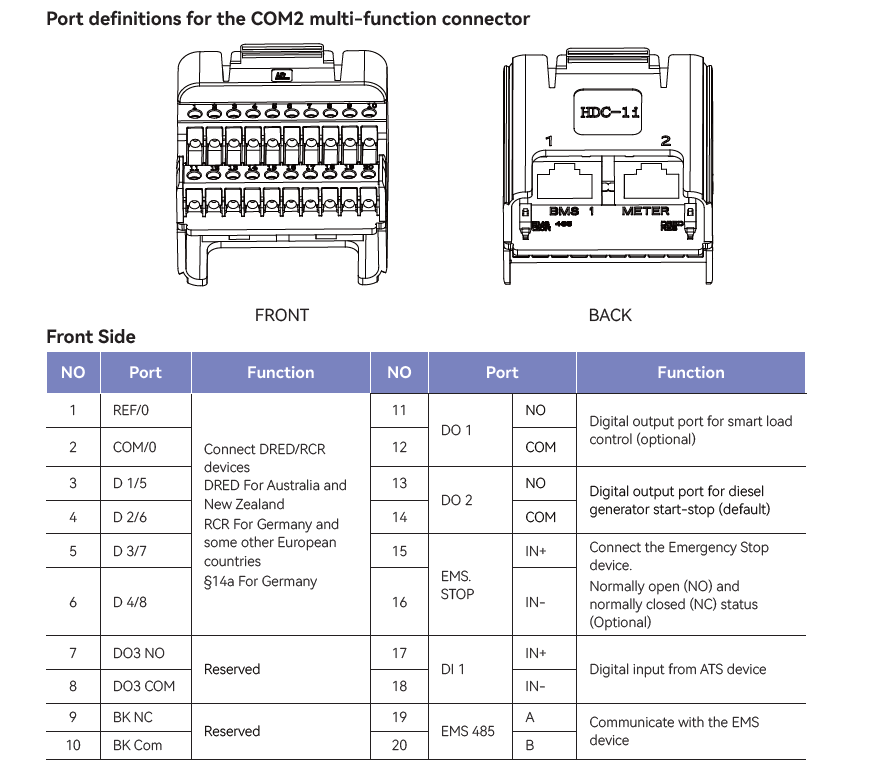

Le schéma complet des connecteurs se trouve à la page 55 du manuel d'utilisation Solinteg M2HS 3-6K.
Activer Modbus
Le protocole Modbus est activé par défaut. Aucune configuration supplémentaire n'est requise.
Problème connu dans la version bêta
Si l'onduleur ne répond pas aux commandes de la batterie, les points de consigne de charge et de décharge restent bloqués. Dans ce cas, mettez à jour le micrologiciel du module de communication R2MD vers la dernière version via le portail de surveillance Solinteg Cloud et effectuez un nouveau test. Il s'agit d'un problème connu des anciennes versions du micrologiciel R2MD. Si le problème persiste après la mise à jour, veuillez contacter l'assistance LIFEPOWR.
