S6

Types incompatibles

  • Solis S6-EH3P-LV

  • Solis S6-EA1P

  • Solis S6-EA3P

Remarque : des onduleurs Solis portant une plaque signalétique de type RAI circulent, mais il s’agit en réalité du modèle S6-EA1. Veuillez vérifier ce point lors de l’achat, avant de proposer l’onduleur au client. FlexiO - la configuration que vous avez proposée. Vous pouvez toujours vérifier le modèle correct via les diagnostics d'E/S. Assurez-vous qu'il corresponde à la plaque signalétique de l'onduleur afin d'éviter tout litige avec le client final.

Types compatibles

  • Solis S6-EH1P

  • Solis S6-EH3P

  • Solis S6-EH1P(3-10)KL-PLUS

Solis S6 avec deux ports de communication (COM1 et COM2)

COM1 (recommandé)

Vous connectez l'onduleur Solis avec Modbus RTU via ce port. FlexiObox Privilégiez cette connexion lorsque cela est possible : elle est plus stable et plus fiable.

La connexion est établie via un câble série modifié (S/FTP) et un adaptateur LMGS.

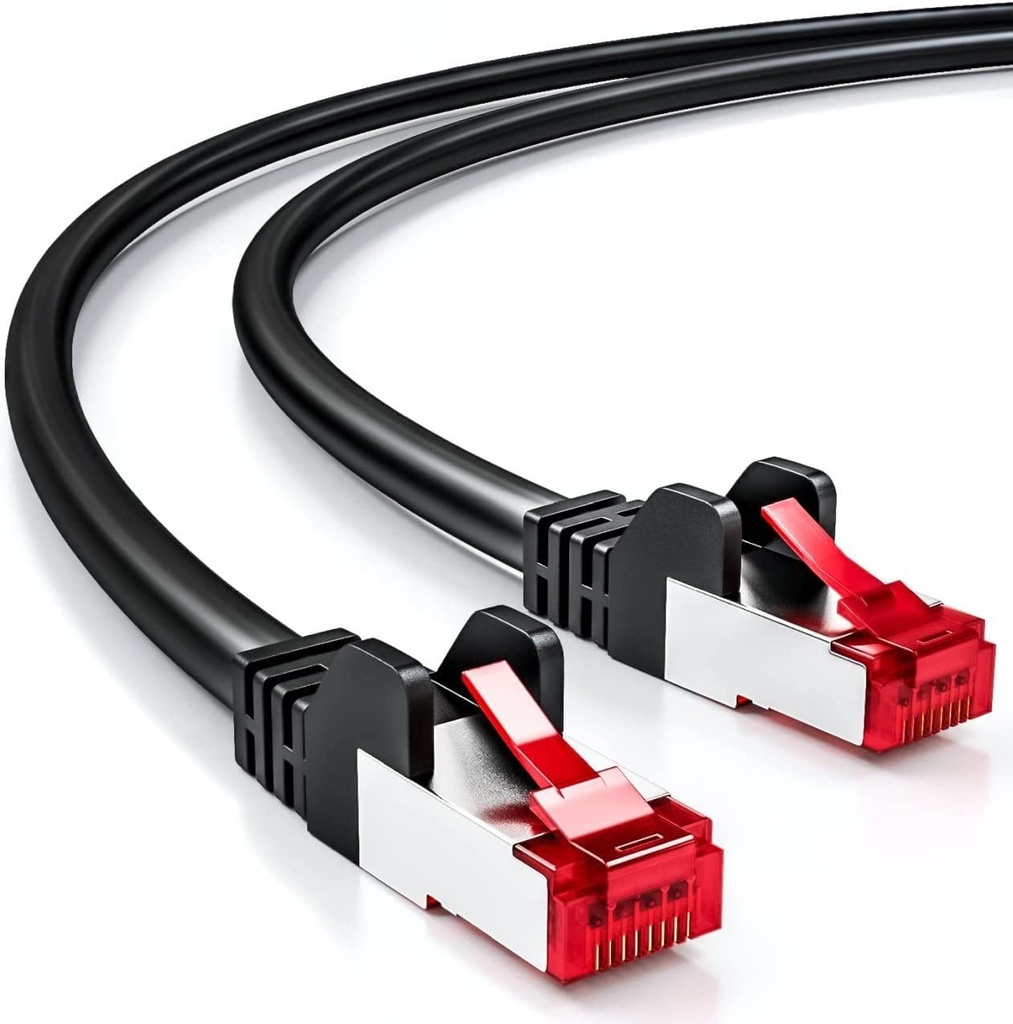

Câble de patch S-FTP%20%20%20%20%282m%29?unique=72284f9


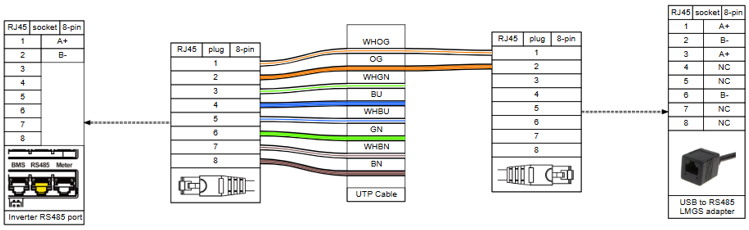

S6-EH3P (5-10)K et S6-EH3P (30-50)K :

Dénudez un côté du câble S/FTP et sertissez un nouveau connecteur RJ45 dans lequel vous connectez uniquement le bleu / blanc à la broche 1 et le bleu à la broche 2 .


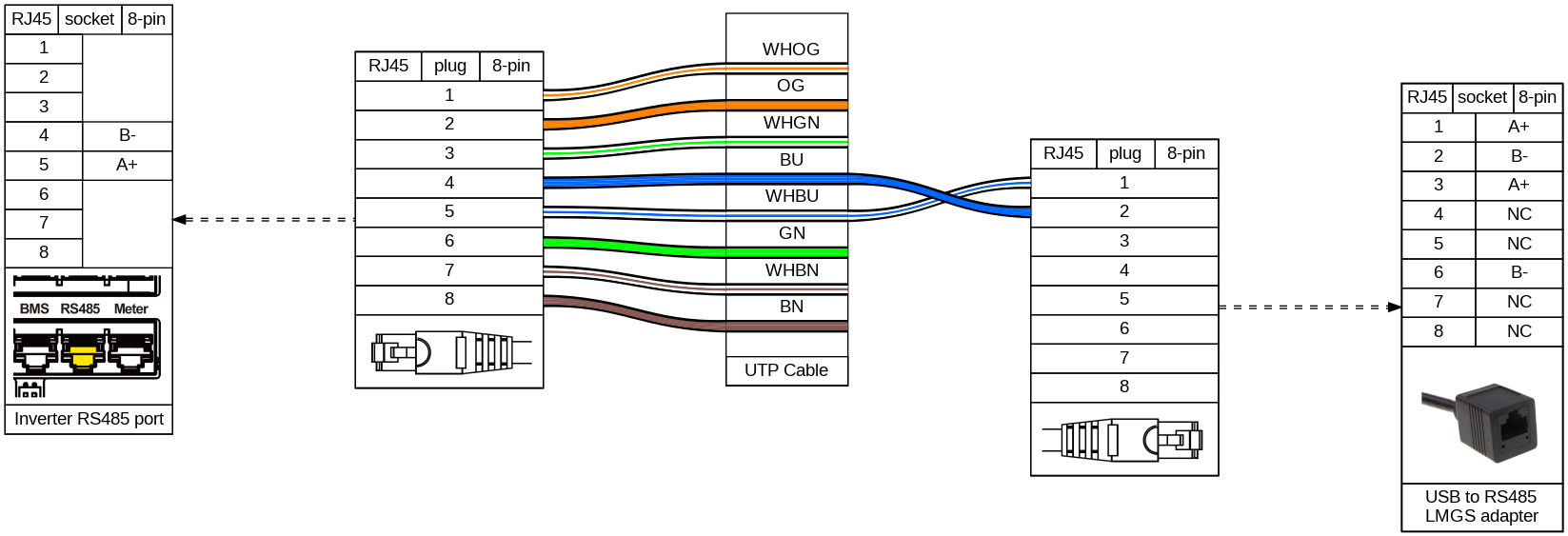

S6-EH3P (12-20)K :

Dénudez un côté du câble S/FTP et sertissez un nouveau connecteur RJ45 dans lequel vous placez uniquement l'orange / blanc sur la broche 1 et l'orange sur la broche 2 .



Connectez-vous à l'onduleur et FlexiObox :

  1. Insérez l'extrémité standard du câble S/FTP, avec les huit fils, dans le port RS485 de l'onduleur.

  1. Insérez le connecteur RJ45 modifié, avec les deux fils, dans l'adaptateur LMGS.

  1. Insérez le côté USB de l'adaptateur LMGS dans l'un des quatre ports USB de l'appareil. FlexiObox .


COM2 avec l'enregistreur de données Solis S2 WL ST

L'enregistreur de données sert principalement ici à Solis Cloud. Si un problème survient avec la connexion RTU sur COM1, alors… FlexiO Passez au port COM2 et utilisez l'enregistreur de données.

  • Il est préférable de connecter l'enregistreur de données à Internet à l'aide d'un câble UTP. Le Wi-Fi est possible, mais offre une connexion moins stable.

  • L'enregistreur de données envoie ses données à SolisCloud et FlexiO ensemble.

  • Mettez à jour l'enregistreur de données avec le firmware 100.121.CF , que vous pouvez demander au support Solis.
