Prise en charge Modbus
Les onduleurs Sunny Boy Storage (3-6 kW) et Sunny Tripower Smart Energy (5-10 kW) sont compatibles Modbus TCP. Dans les deux cas, la connexion Modbus est désactivée par défaut. Vous pouvez l'activer dans l'interface utilisateur de l'onduleur.
Connexion des câbles réseau
Cette procédure s'applique au Sunny Boy Storage et au Sunny Tripower 5-10K SE.

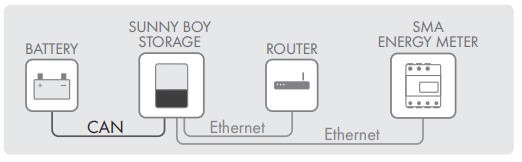

Schéma de connexion simplifié
Raccordement des câbles
Insérez le câble UTP CAT6 blindé de chaque câble dans l'une des prises réseau du module de communication.
Remarque : L'onduleur et le FlexiObox Les appareils doivent appartenir au même sous-réseau. Consultez la page relative aux exigences minimales du réseau.
Activation du Modbus
Se connecter à l'interface utilisateur
-

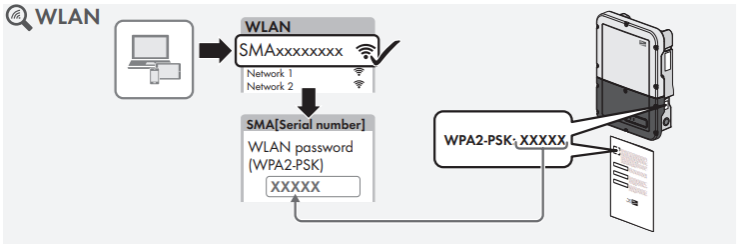

Recherchez les réseaux Wi-Fi avec votre appareil.
-
Sélectionnez le SSID du produit, SMA[numéro de série] , dans la liste.
-
Saisissez le mot de passe Wi-Fi de cet appareil. Vous le trouverez sous la forme WPA2-PSK sur la plaque signalétique du produit ou au dos du manuel fourni.
-
Ouvrez le navigateur web de votre appareil et saisissez https://smalogin.net dans la barre d'adresse.
-
Si la page de connexion n'apparaît pas, saisissez l'adresse IP 192.168.12.3 dans la barre d'adresse.
Libérer Modbus
-
Connectez-vous à l'interface utilisateur, voir le chapitre précédent.
-
Sélectionnez votre langue dans la liste déroulante Langue .
-
Sélectionnez l'option Installateur dans la liste déroulante Groupe d'utilisateurs .
-
Saisissez le mot de passe dans le champ Mot de passe .
-
Sélectionnez Connexion .
-
Ouvrez l'onglet Paramètres du périphérique
-
Sélectionnez [Modifier les paramètres] .
-
Sélectionnez le groupe de paramètres Communication externe .
-
Dans le groupe Modbus > Serveur TCP , sélectionnez Oui dans la liste déroulante Activé et saisissez 502 dans le champ Port . Il s'agit également de la valeur par défaut.
-
Sélectionnez [Tout enregistrer] .

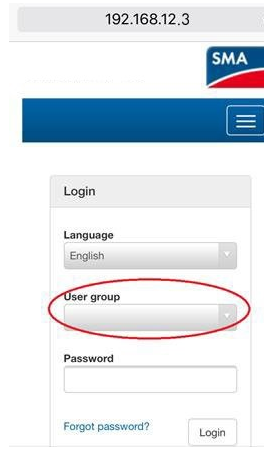

[Image : la fenêtre de connexion avec la liste de sélection du groupe d'utilisateurs]
