X1/X3 Hybrid G3

Cette page décrit la connexion entre un onduleur SolaX et le FlexiObox .

Prise en charge Modbus

Les modèles X1 et X3 Hybrid G3 prennent en charge le Modbus TCP via le port LAN RJ45 de l'onduleur.

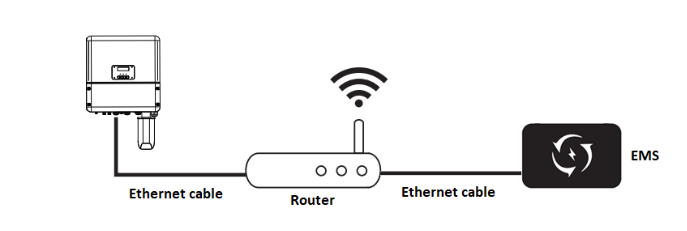

Schéma de connexion simplifié

Connexion des câbles réseau

  1. Éteignez l'onduleur.

  1. Branchez le connecteur RJ45 du câble Ethernet dans le connecteur COM de l'onduleur.

  1. Branchez l'autre extrémité au routeur domestique.

  1. Mettez l'onduleur en marche.

  2. Le système EMS détecte l'onduleur en moins de 5 minutes.

Résolution des problèmes

Si tous les branchements physiques ont été effectués comme décrit ci-dessus, l'onduleur devrait être détecté automatiquement en moins de 5 minutes. Si ce n'est pas le cas, veuillez suivre les trois points suivants.

  1. Le protocole DHCP est activé. Dans le menu d'affichage de l'onduleur, accédez à Paramètres >> Ethernet et sélectionnez DHCP sous Méthode IP .

  2. L'onduleur et le système de gestion de l'énergie (EMS) sont sur le même réseau. Vérifiez les câbles Ethernet et assurez-vous qu'ils sont connectés au même routeur. Vous trouverez plus d'informations à ce sujet sur la page « Dépannage des problèmes de réseau ».

  3. La fonction de télécommande est activée. Dans le menu d'affichage, accédez à Paramètres >> Avancé >> Sur la grille >> Télécommande et sélectionnez Activer sous Sélection de fonction .
