[LMA1] Adaptateur à vis Modbus RTU

Description

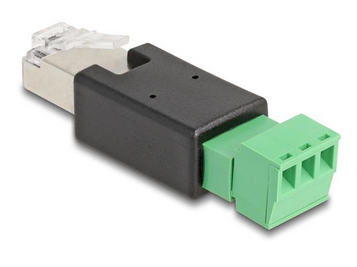

Connecteur RJ45 (mâle) vers connecteur à 3 vis de haute qualité.
À utiliser tel quel LMGS+LMA1 pour une connexion Modbus série directe du variateur à la FlexiObox.

LMA1 toujours à utiliser en combinaison avec LMGS câble générique Modbus RTU.

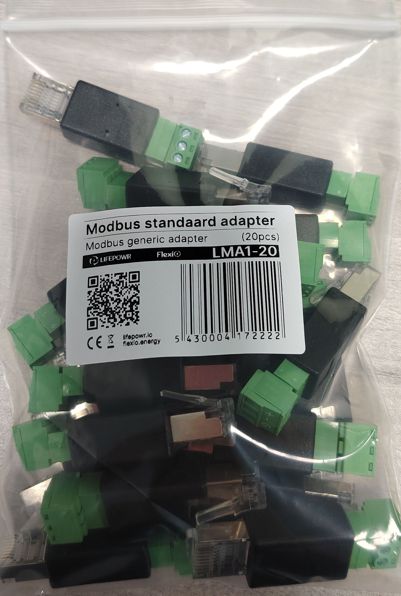

L'adaptateur LMA1 est vendu par lot de 20 pièces.


Utilisez cet adaptateur pour mettre facilement en place une connexion filaire Modbus RTU à trois vis personnalisée.


Depuis la vue de dessus :

vis gauche

vis centrale

vis droite

Data (+)

Data (-)

GND (masse - blindage)


Images du produit

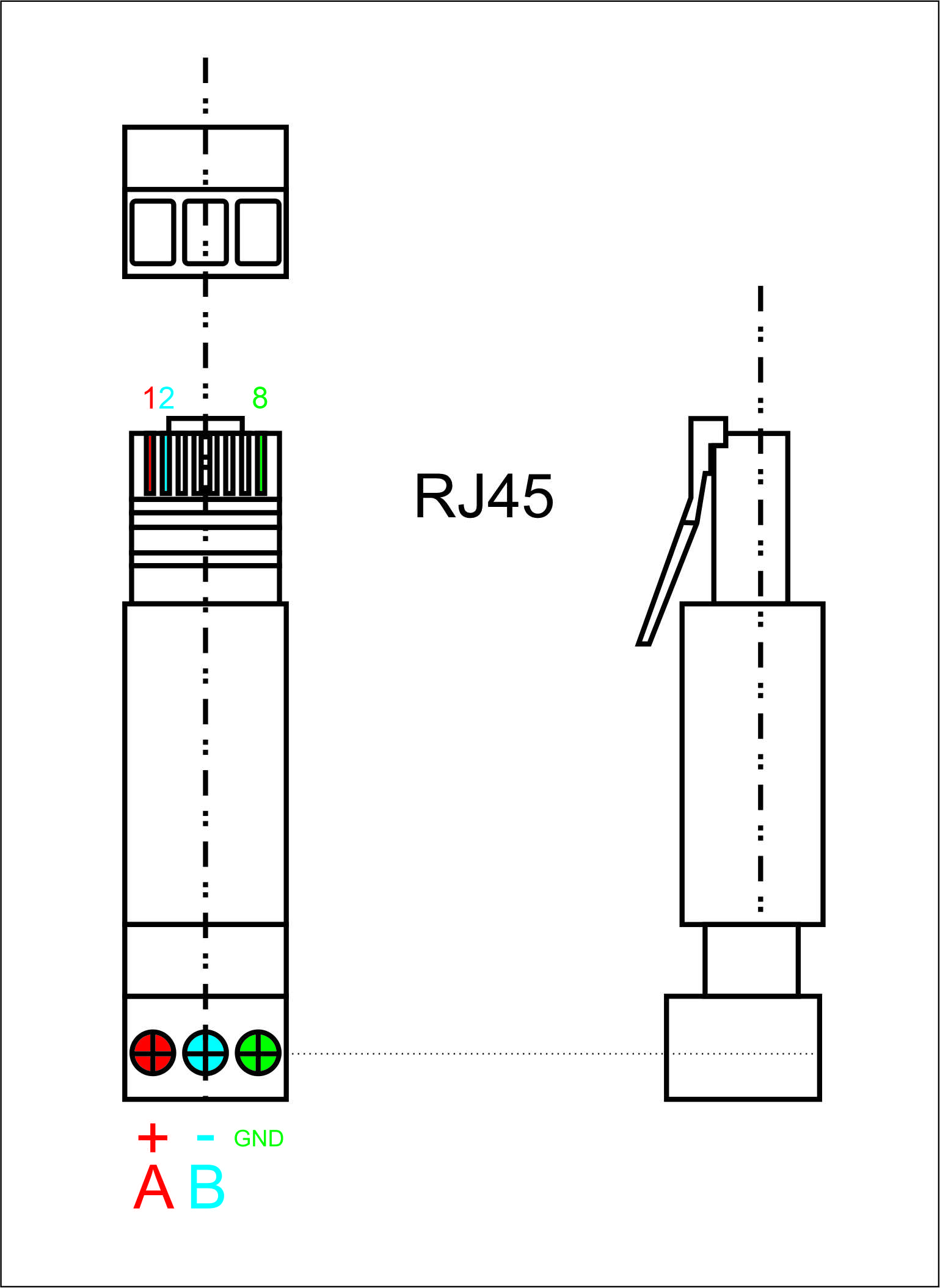

LMA1 schematics.jpg


AD_4nXd2Ynd5ICMTkUYbDmI4N1ASdTLytR8PbeqXwoGvDmYNDHNuou21eabSNxPm0NywVNTkEEfFUYIaO46lGMuIsbd9dttFI5QqxUmVSEbKsLTc9fl5EH6kugJOk1Xu8flI-wledPZwHA?key=RzZYglfUu5XvVlXHZsvcTw


AD_4nXcb2h1zX3GpEo3AQMOLqmHc_3GhQ_RYgSUcIxfoM1Kx1XEPcYlakoRN_zUHSj0qoQPs4reZ3u8cQ-I4RbysfLmRLG7BcryIdeBhRqH76Uft7zFGspfMPCNl5ltFsTZvDdCOXBUeDw?key=RzZYglfUu5XvVlXHZsvcTw

  • LMGS Câble générique Modbus RTU (combinaison obligatoire)

  • LMA2: adaptateur supplémentaire SolaX/Solinteg/Fronius

  • LMA3: adaptateur Alpha ESS supplémentaire

  • LSF2: Câble réseau blindé S/FTP de 2 m


Instructions d'installation

Utilisez l'adaptateur LMA1 avec câble générique LMGS .

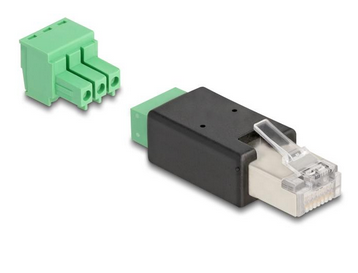

Débranchez la partie à 3 vis de l'adaptateur LMA1.
Connectez les fils « Data (+) » et « Data (-) » respectivement aux vis de gauche et du milieu .
Si le câble de l'onduleur est blindé (recommandé), connectez le blindage à la vis GND de droite .

Conseil : sceller la partie vissée et démontée du câble avec une gaine thermorétractable.

  • Remettre la partie à 3 vis dans l'adaptateur LMA1.

  • Branchez le LMA1 câblé sur le câble générique LMGS câble générique Modbus RTU.

  • Connectez le côté USB-A à la FlexiObox.

Vous disposez maintenant des connexions suivantes :

FlexiObox ← USB -> LMGS ← RJ45 -> LMA1 ← vis + câble fourni -> Onduleur


Détails techniques

Données


Numéro de produit :

LMA1

Couleur :

Noir/Vert

Poids :

20 grammes

Longueur du câble :

s/o

Connecteur 1 :

RJ45 (mâle)

Connecteur 2 :

Terminal à 3 vis

GTIN-13 ref :

5430004172222

Documentation


Fiche technique du produit :


Fiche de sécurité de l'UE :


Déclaration CE :


Certification EMC/ROHS/CEBEC :


Conseils

  • Cet adaptateur ne peut être utilisé qu'avec un câble générique Modbus RTU câble générique Modbus RTU de LMGS pour établir une connexion série Modbus RTU directe entre le variateur et FlexiObox.

  • LIFEPOWR recommande d'utiliser Modbus RTU plutôt que Modbus TCP:

    • Modbus RTU utilise une connexion série directe entre la FlexiObox et l'onduleur.

    • Modbus TCP utilise le réseau local et peut être légèrement moins stable ou moins résistant aux pannes.
