[LP1S] Câble répartiteur passif P1 RJ11/12 (10 cm)

Description

Répartiteur passif RJ12-RJ12. À utiliser sur le port P1 du compteur numérique.

Si le port P1 est déjà utilisé pour d'autres applications, ce répartiteur peut apporter une solution.

L'alimentation fournie par le connecteur P1 / le compteur peut ne pas être suffisante pour alimenter deux appareils en cas de dérivation.
Dans ce cas, envisagez d'utiliser un répartiteur actif (à commander via la boutique en ligne de HomeWizard) ou de brancher une alimentation externe aux appareils connectés au connecteur P1.

Les données P1 sont nécessaires pour :

  • Obtenir des mesures précises pour permettre à FlexiO de contrôler correctement l'installation

  • Participant à l'équilibrage du réseau

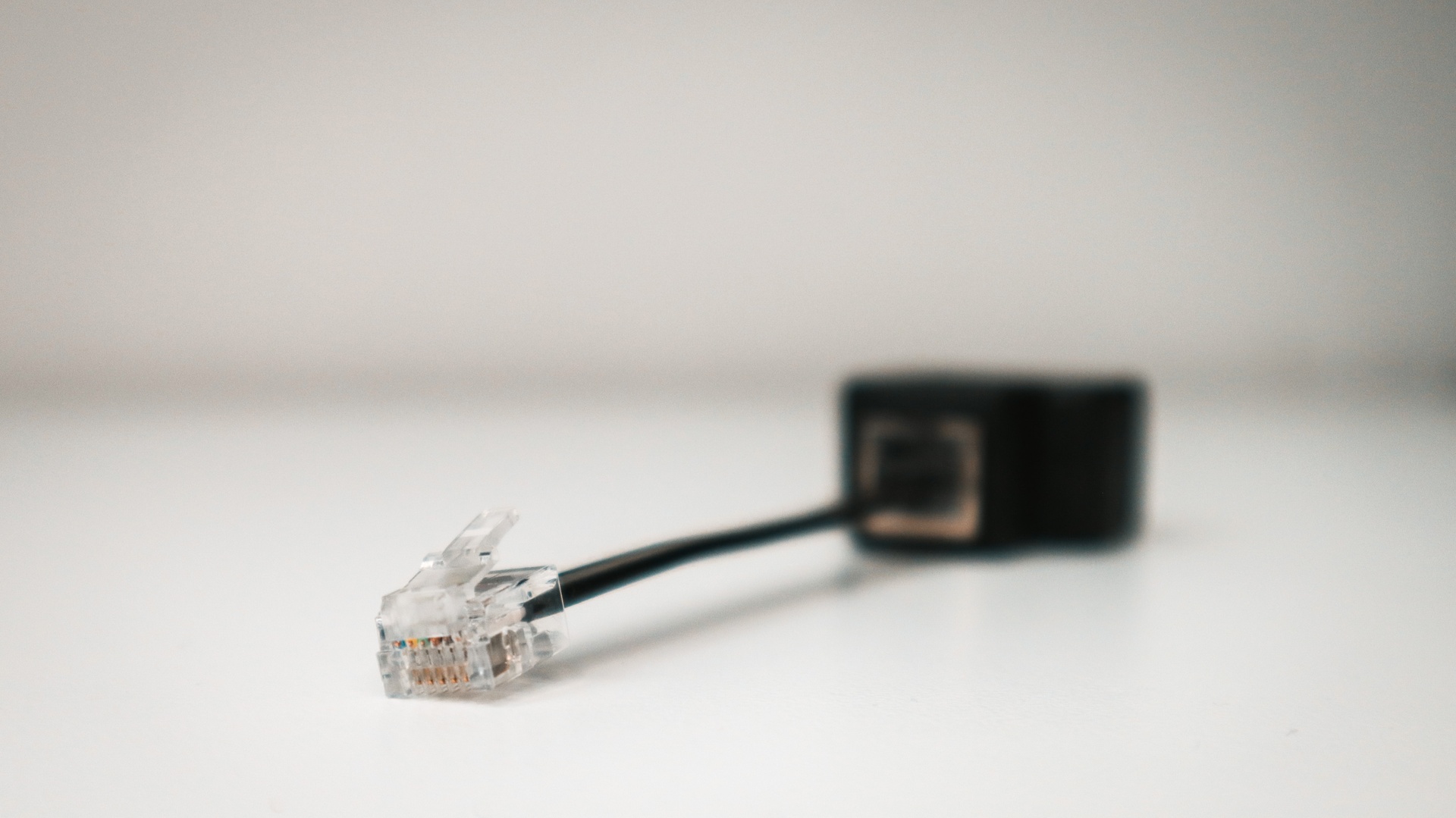

Images du produit

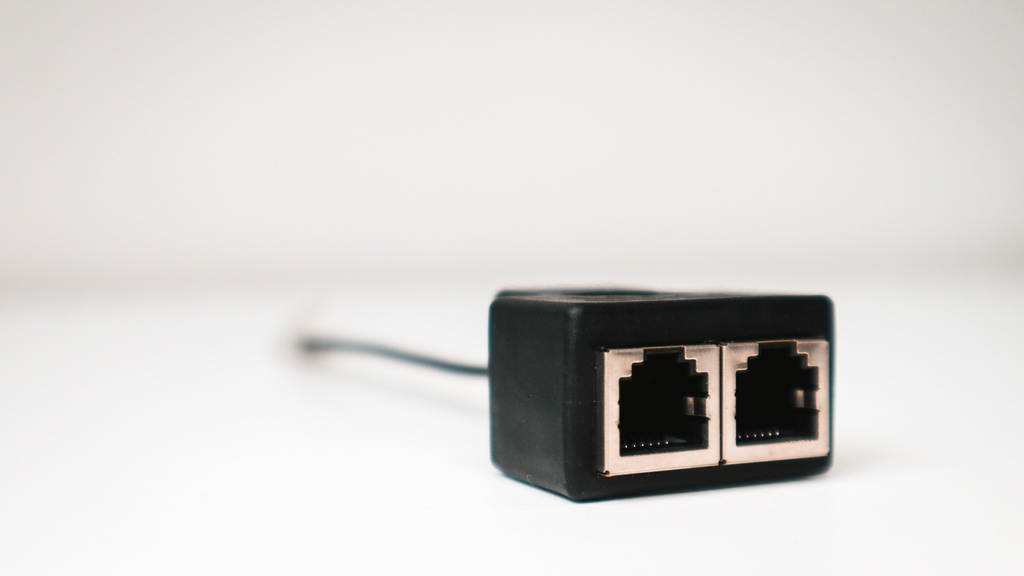

[LP1S] Répartiteur P1 + câble (10 cm)-20241024-102935.jpg








  • HP1 Clé Wi-Fi sans fil P1 HomeWizard

  • LP12 Câble P1 de 2 mètres

  • LP15 Câble P1 de 5 mètres

Instructions d'installation

Le paquet contient 2 parties :

  1. Câble RJ12-R12 d'environ 10 cm

  2. Adaptateur répartiteur RJ12

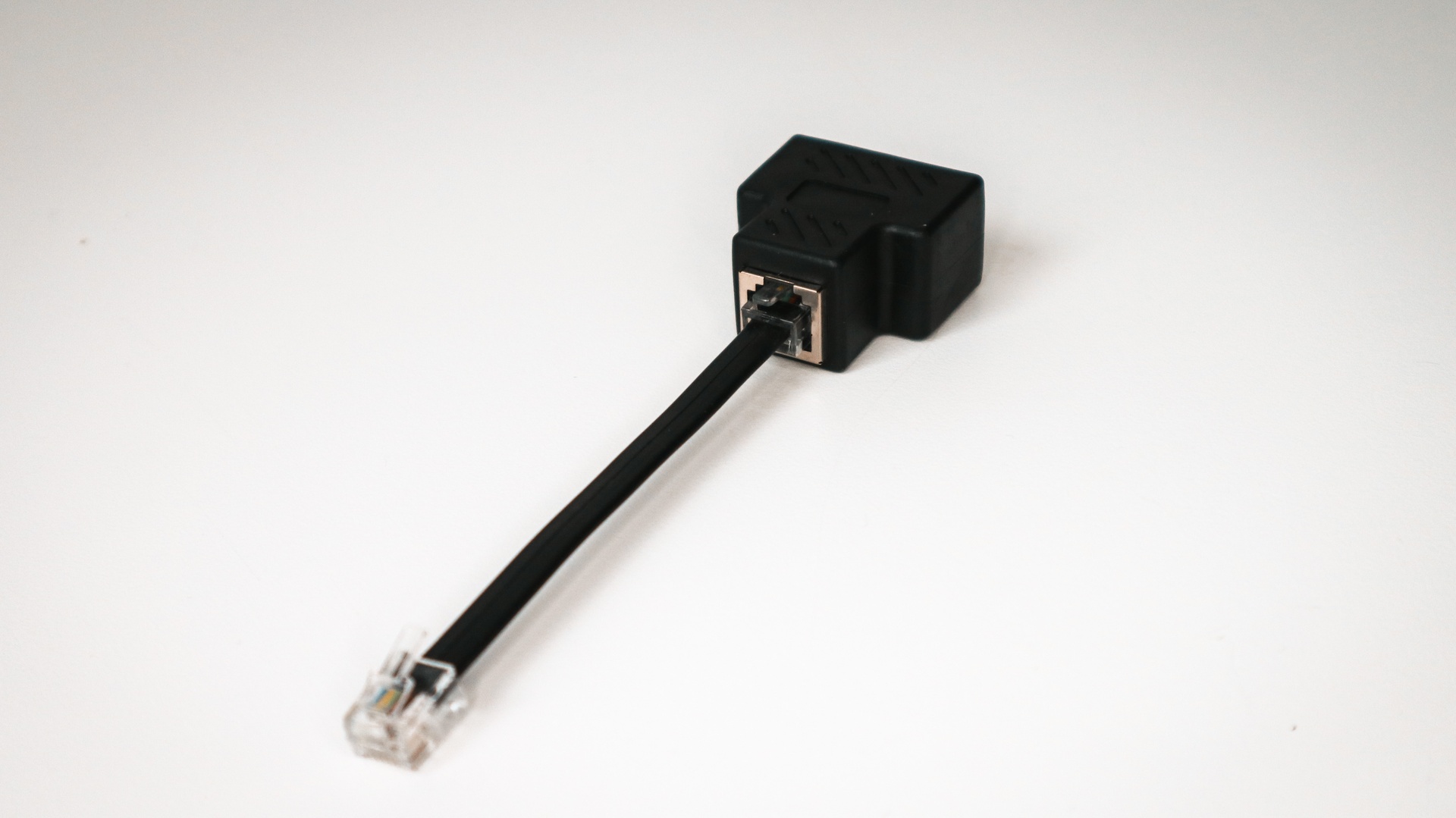

Branchez l'un des connecteurs RJ12 du câble dans la prise RJ12 (femelle) de l'adaptateur répartiteur, du côté où il n'y a qu'une seule prise RJ12 (voir la photo du milieu ci-dessus).

Le connecteur RJ12 de l'autre côté peut être branché sur le port P1 de l'appareil de mesure.

Vous pouvez maintenant connecter 2 appareils aux 2 ports RJ12 libres du répartiteur.


Le port P1 peut être désactivé par défaut. Consultez cette section pour en savoir plus sur la manière de l'activer.
Remarque: cette action doit être effectuée par l'utilisateur final.

Certains compteurs numériques peuvent avoir deux ports (P1 et S1) : vérifiez soigneusement quel est le port P1.


Détails techniques

Données


Numéro de produit :

LP1S

Couleur :

Noir

Poids :

40 grammes

Longueur du câble :

10 cm

Connecteur 1 :

RJ12 (mâle) - RJ12 (mâle)

Connecteur 2 :

RJ12 (femelle) - 2x RJ12 (femelle)

GTIN-13 ref :

5430004172109

Documentation


Fiche technique du produit :


Fiche de sécurité de l'UE :


Déclaration CE :


Certification EMC/ROHS/CEBEC :


Conseils

  • S'applique uniquement aux compteurs numériques

  • Le HomeWizard Wi-Fi Dongle HP1 est compatible avec ce répartiteur, mais l'alimentation électrique du port P1 peut ne pas être suffisante pour alimenter 2 appareils lorsque les deux nécessitent une alimentation par connexion série. Dans ce cas, envisagez un répartiteur actif (via le magasin HomeWizard externe).
