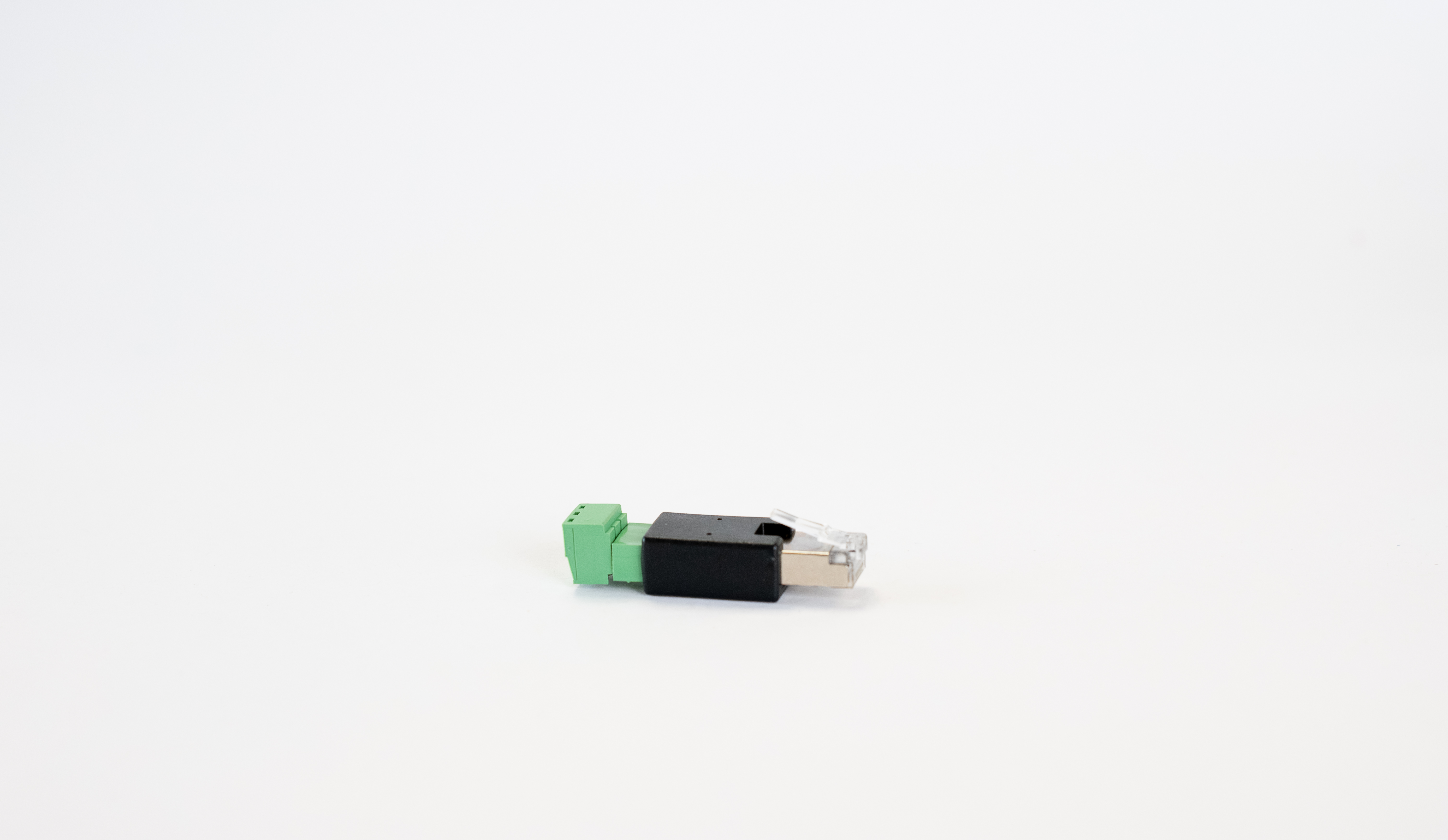

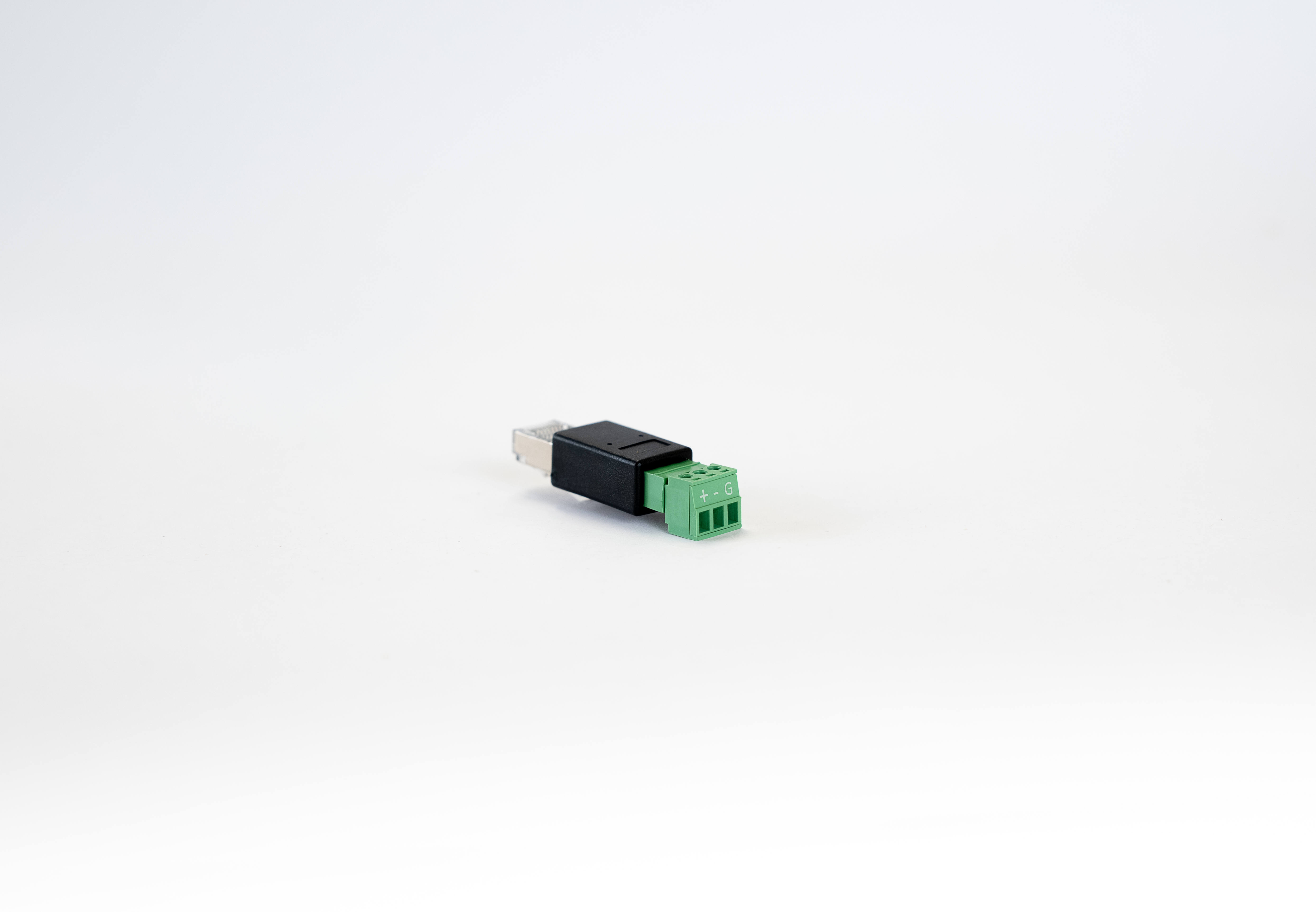

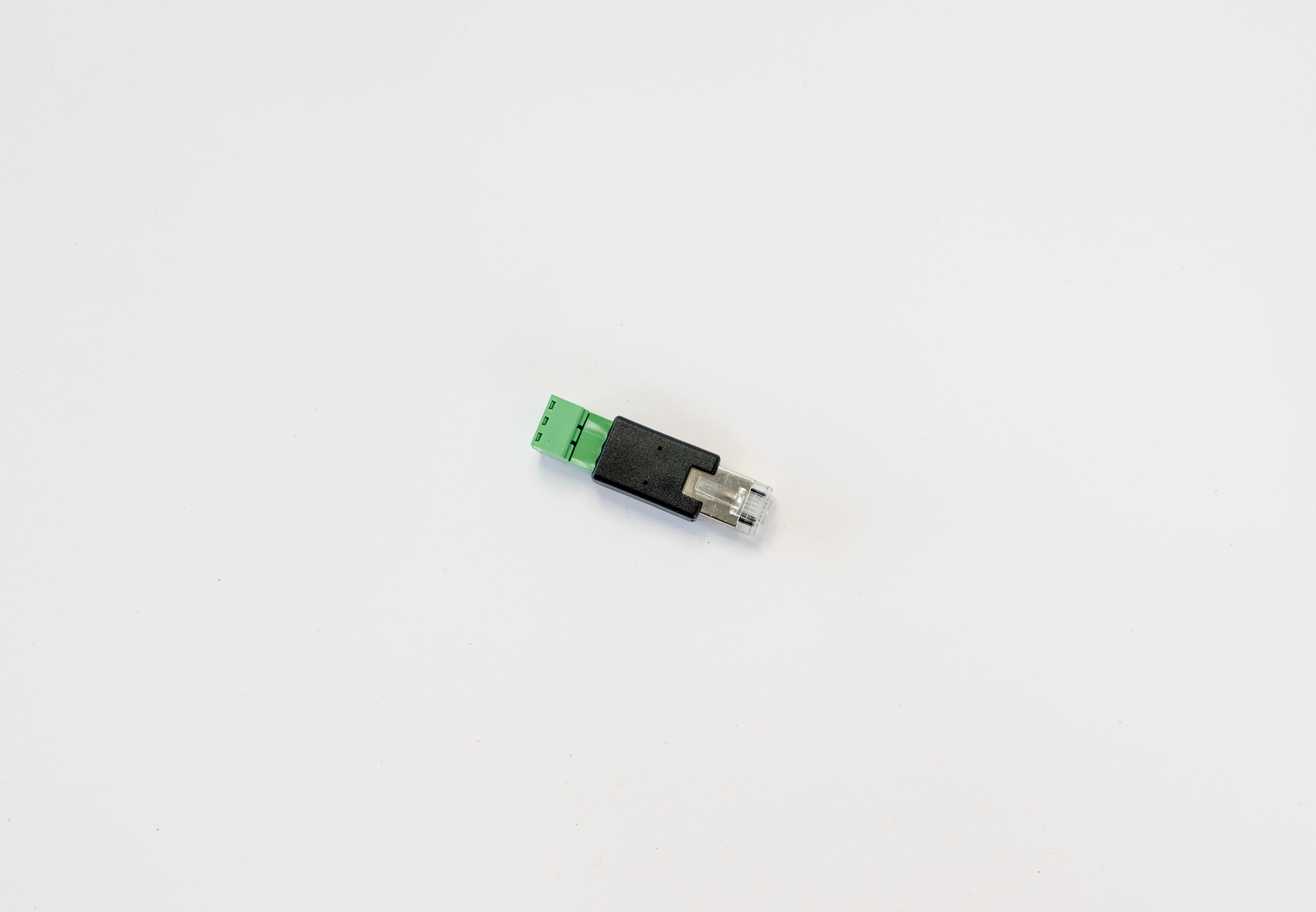

Connecteur RJ45 mâle à borne à 3 vis. Utilisez LMA1 si vous effectuez vous-même une connexion Modbus RTU à un onduleur qui ne figure pas dans les listes LMA2 ou LMA3.
LMA1 fonctionne exclusivement avec LMGS et est vendu par paquets de 20.
L'affectation des broches, vue de dessus :
|
Vis à gauche |
Vis centrale |
Vis à droite |
|
Données (+) |
Données (-) |
GND (masse, blindage) |
Caractéristiques du produit :
|
Spécifications |
Valeur |
|
Référence |
LMA1 |
|
Couleur |
Noir/vert |
|
Poids |
20 grammes |
|
Longueur du câble |
n/a |
|
Connecteur 1 |
RJ45 (mâle) |
|
Connecteur 2 |
borne à 3 vis |
|
Référence GTIN-13 |
5430004172222 |
Instructions de montage :
-
Détachez la partie à 3 vis du LMA1.
-
Placez les données (+) sur la vis de gauche et les données (-) sur la vis du milieu.
-
Si le câble de l'onduleur est blindé, ce qui est recommandé, connectez-le à la vis GND appropriée.
-
Remettez la partie vissée en place dans le LMA1.
-
Insérez le connecteur LMA1 filaire dans le câble LMGS et le côté USB-A dans le FlexiObox .
La connexion est alors la suivante : FlexiObox via USB -> LMGS -> RJ45 vers LMA1 -> via des vis et votre propre câble vers l'onduleur.
Conseil : finissez la partie vissée et l'extrémité dénudée du câble avec de la gaine thermorétractable.
