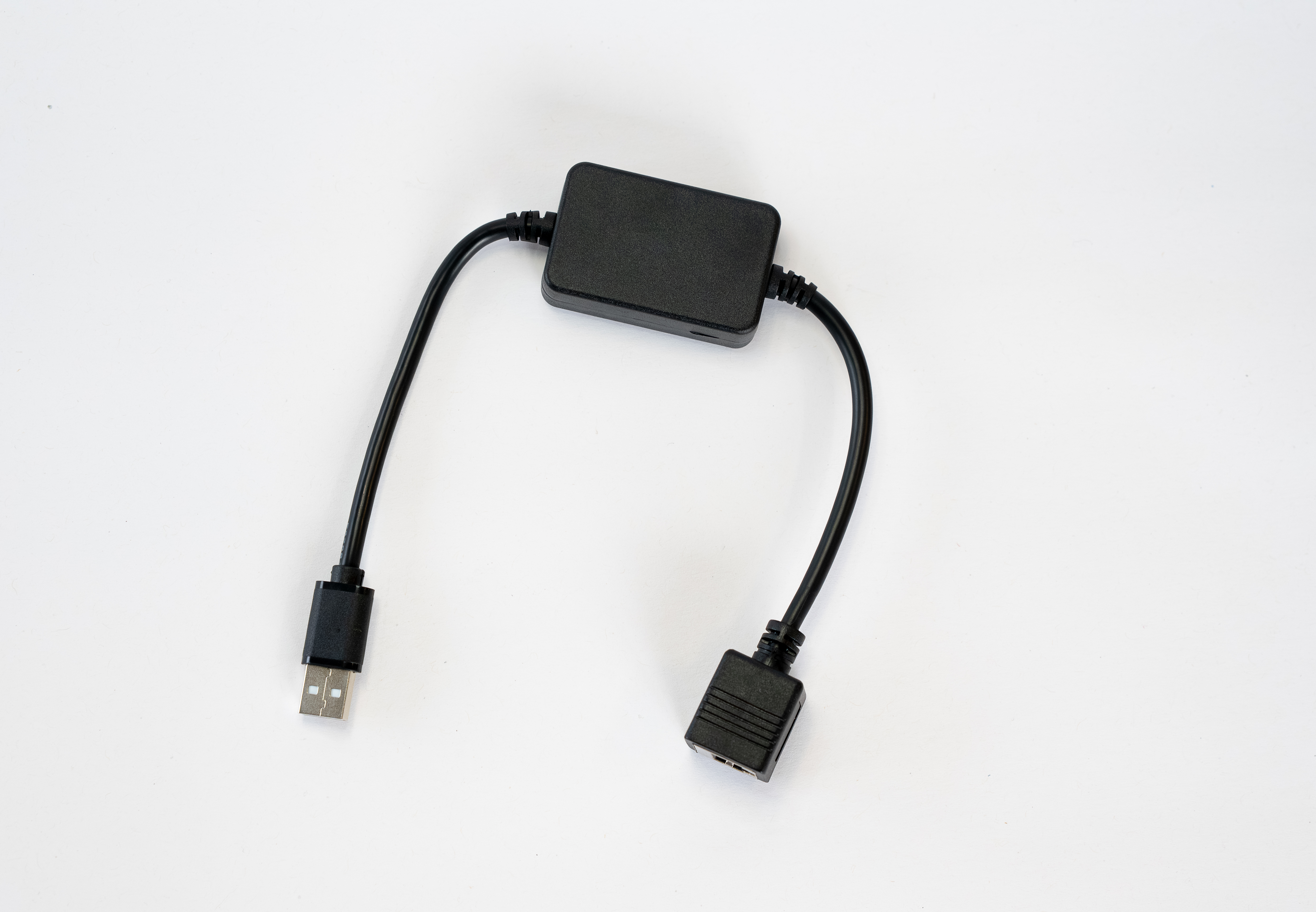

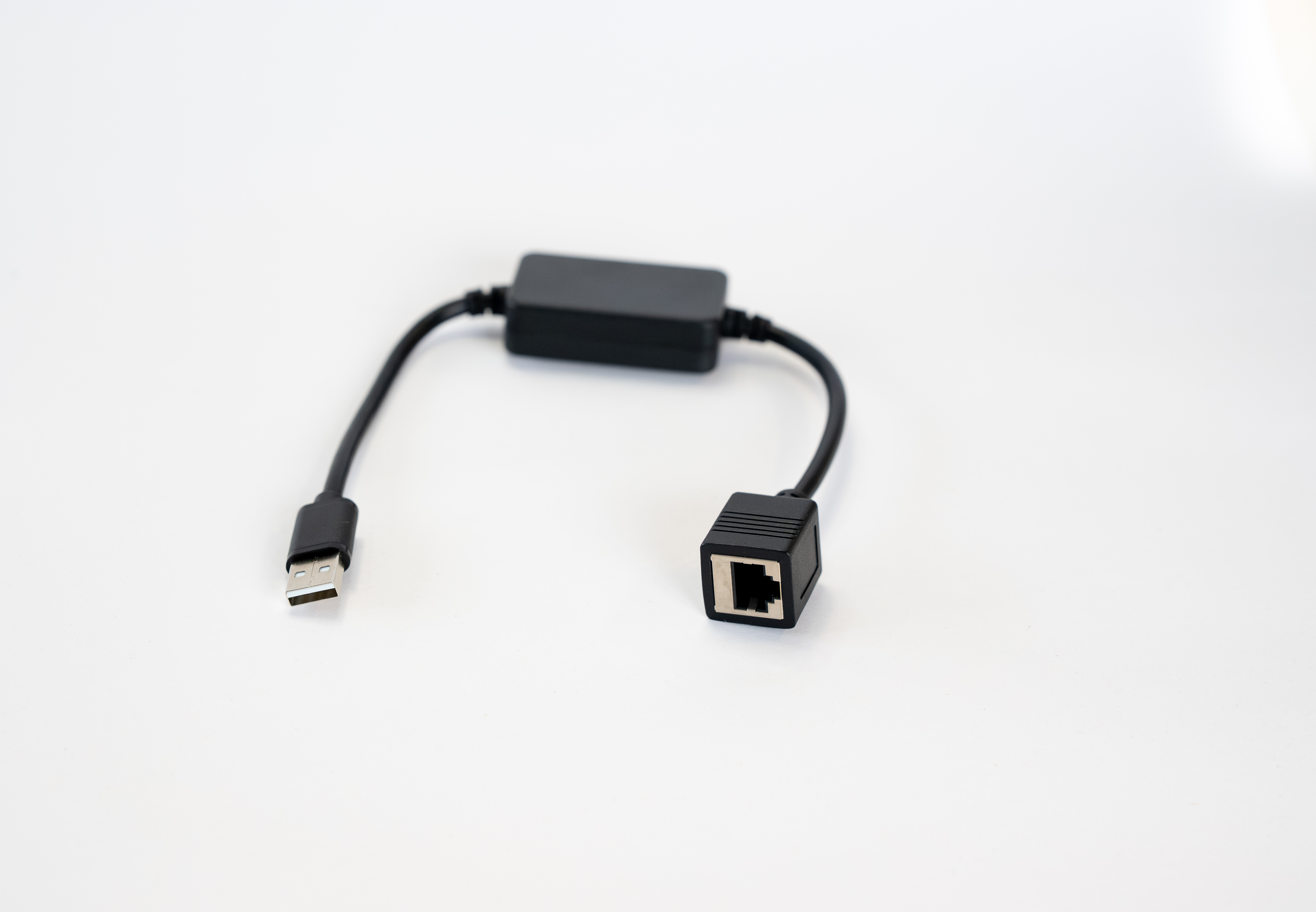

Câble Modbus RTU blindé avec circuit imprimé (PCB) de haute qualité. Montage USB sur le FlexiObox à un connecteur femelle RJ45.
Ce câble transmet FlexiO L'onduleur est piloté via Modbus RTU. Pour certaines marques, le LMGS suffit, tandis que pour d'autres, un adaptateur est nécessaire. Vous trouverez un aperçu plus bas sur cette page. Consultez toujours les manuels d'installation de l'onduleur. pour obtenir des instructions complètes.
Aperçu des combinaisons
|
Onduleur |
Combinaison |
|
GoodWe |
LMG |
|
Solis S5 |
LMG |
|
SolaX G4 |
LMGS + LMA2 (blanc) |
|
Solinteg |
LMGS + LMA2 (blanc) |
|
Fronius |
LMGS + LMA2 (blanc) |
|
Alpha ESS |
LMGS + LMA3 (rouge) |
|
Tous les autres convertisseurs Modbus RTU |
LMGS + LMA1 (RS485) |
Spécifications du produit
|
Spécifications |
Valeur |
|
Référence |
LMG |
|
Couleur |
Noir |
|
Poids |
120 grammes |
|
Longueur du câble |
30 cm |
|
Connecteur 1 |
RJ45 (femelle) |
|
Connecteur 2 |
USB-A |
|
Référence GTIN-13 |
5430004172048 |
Points d'attention
-
Le côté USB se branche sur un port USB libre de l'appareil. FlexiObox Vous pouvez choisir entre les 2 ports USB 2.0 (noirs) et les 2 ports USB 3.0 (bleus).
-
Pour le raccordement à l'onduleur, utilisez du câble LSF2, ou au moins un câble Cat6 S/FTP.
-
Les paramètres requis par marque sont répertoriés sur la page Configurer les onduleurs par marque .
