Smartlogger 3000

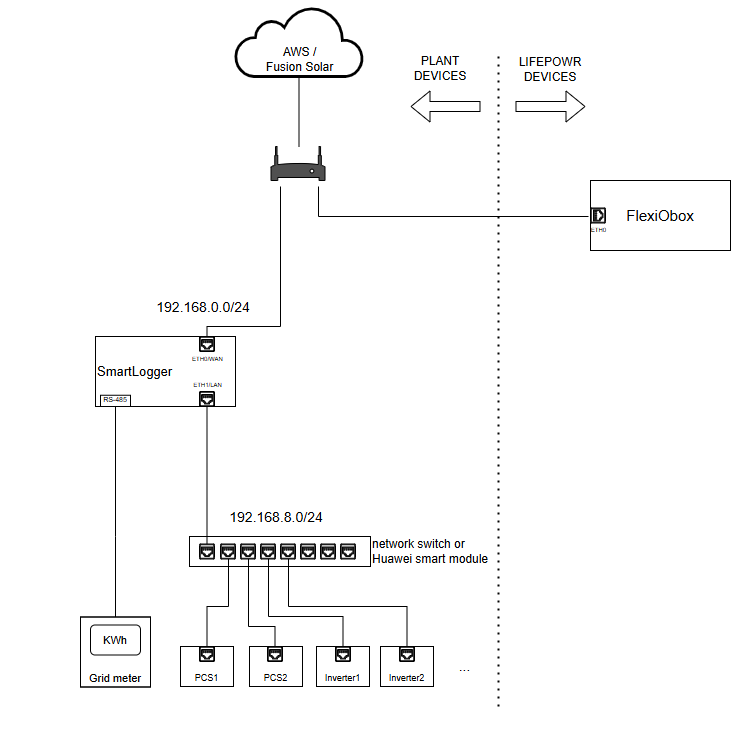

Le FlexiObox envoie ses commandes au Huawei SmartLogger 3000 via Modbus TCP. Si vous sélectionnez le Huawei SmartLogger 3000 dans les paramètres du FlexiObox Il recherchera ensuite sur le réseau l'adresse IP WAN du SmartLogger 3000. Cette recherche n'aboutira que si les deux appareils se trouvent sur le même sous-réseau et si le protocole Modbus TCP est activé sur le SmartLogger.


Termes et conditions

  • Le FlexiObox Le SmartLogger 3000 et le SmartLogger 3000 se trouvent sur le même sous-réseau. Consultez la page relative à la configuration réseau minimale requise.

  • Le protocole Modbus TCP est activé sur le SmartLogger 3000, voir 2.2.

  • La version du firmware du SmartLogger 3000 est au moins V300R023C10SPC551.

  • Le nom du compteur de réseau commence par « Meter » . Si plusieurs compteurs sont connectés, le nom doit être « GridMeter » .

  • Le nom du PCS commence par PCS .


Activer Modbus TCP

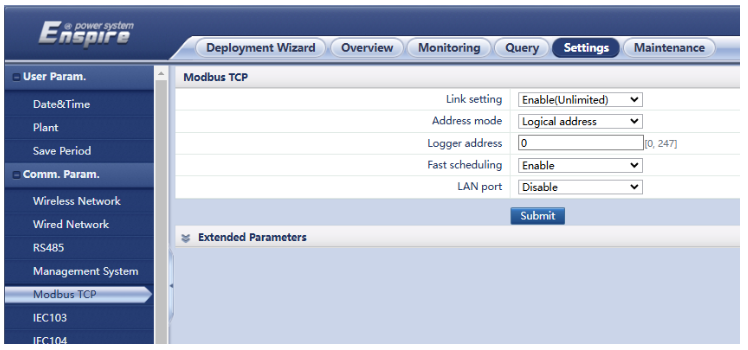

Accédez à Paramètres >> Paragraphes de communication >> Modbus-TCP et configurez :

  • Paramètre de liaison : Activer (Illimité)

  • Mode d'adressage : Adresse logique

  • Adresse du journaliseur : 0

  • Planification rapide : Activer

  • Port LAN : Désactiver



Paramètres de l'appareil SmartLogger3000

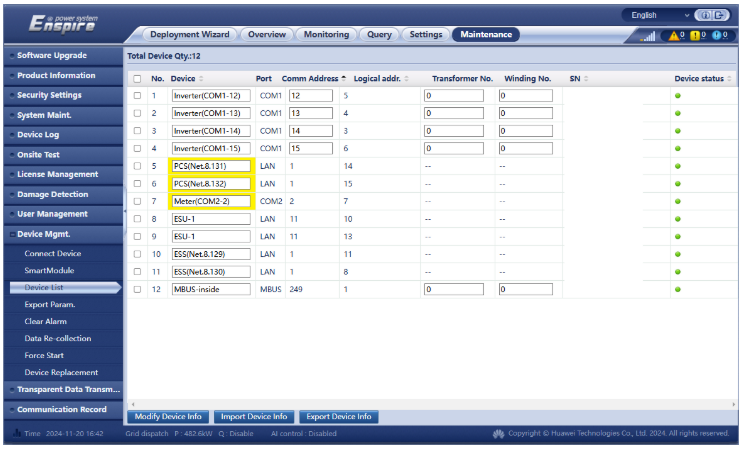

Accédez à Maintenance >> Gestion des périphériques >> Liste des périphériques et vérifiez :

  • Le nom du compteur de réseau commence par « Meter » . Avec plusieurs compteurs, il devient « GridMeter ».

  • Le nom du PCS commence par PCS

  • Modifiez les noms si nécessaire et cliquez sur Modifier les informations de l'appareil pour enregistrer.



Paramètres d'alimentation actifs

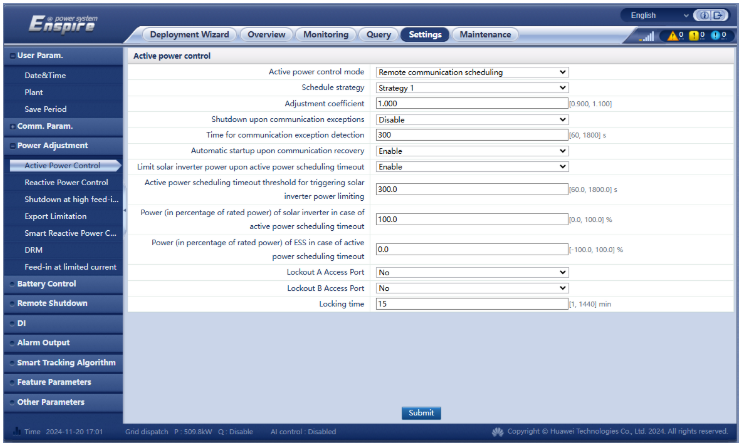

Accédez à Paramètres >> Réglage de l'alimentation >> Contrôle actif de l'alimentation et configurez :

  • Mode de contrôle de puissance active : Planification des communications à distance

  • Stratégie de planification : Stratégie 1

  • Arrêt en cas d'exceptions de communication : Désactiver

  • Temps de détection des exceptions de communication : 300

  • Démarrage automatique après rétablissement de la communication : Activer

  • Limiter la puissance de l'onduleur solaire en cas d'expiration du délai de planification de la puissance active : Activer

  • Délai d'expiration de la planification de la puissance active pour le déclenchement de la limitation de puissance de l'onduleur solaire : 300 s

  • Puissance (en pourcentage de la puissance nominale) de l'onduleur solaire en cas de dépassement du délai de planification de la puissance active : 100 %, à ajuster en fonction des limites d'injection.

  • Puissance (en pourcentage de la puissance nominale) ou ESS en cas de dépassement du délai de planification de la puissance active : 0 %



paramètres de contrôle de la batterie

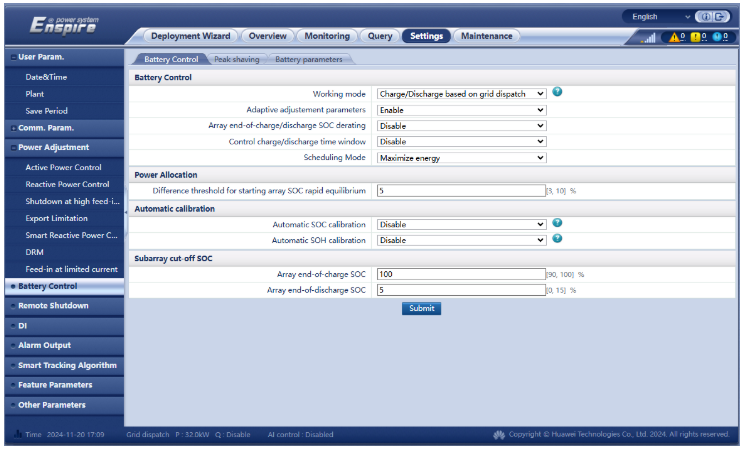

Accédez à Paramètres >> Contrôle de la batterie et configurez :

  • Mode de fonctionnement : Charge/Décharge en fonction de la charge du réseau

  • Calibrage automatique de l'état de charge : Désactiver



Documents de marque

Réseau de stockage d'énergie connecté au réseau pour SmartLogger : https://support.huawei.com/enterprise/en/doc/EDOC1100167258/6f202a37/grid-tied-ess-networking?idPath=258788303|258788489|258789981|21102413|23448309
