SUN2000-K-MAP0

Connexion

Connectez le Huawei SmartDongle directement au modem à l'aide d'un câble S/FTP. Il est préférable que la longueur de ce câble ne dépasse pas 2 mètres ; cela assure la connexion entre l'onduleur et le modem. FlexiObox en bonne santé.

Si le modem est trop éloigné, utilisez un commutateur. Évitez d'utiliser le Wi-Fi, les adaptateurs CPL ou les réseaux maillés.

Configuration du Modbus TCP

Le protocole Modbus TCP doit être activé sur l'onduleur. Cette opération peut être effectuée à distance via l'application Huawei FusionSolar, ou localement via l'application Huawei SUN2000.

Activez le protocole Modbus TCP via l'application FusionSolar

Activez le protocole Modbus TCP via l'application FusionSolar

  1. Connectez-vous au portail FusionSolar avec votre compte installateur.

  1. Accédez à l'installation concernée. Cliquez sur Gestion des périphériques , cochez la SmartDongle, puis cliquez sur Définir les paramètres .

  1. Ouvrez l'onglet Modbus-TCP et activez la connexion (sans restriction) .

  1. Cliquez sur Définir .

Remarque : Le firmware du SmartDongle doit être V100R001C00SPC127 ou plus récent.

Activez le protocole Modbus TCP via l'application SUN2000

Activez le protocole Modbus TCP via l'application SUN2000

  1. Ouvrez l'application Huawei SUN2000, ou téléchargez-la d'abord.

  2. Connectez l'application au point d'accès Wi-Fi de l'onduleur. Sélectionnez la connexion manuelle et suivez les instructions. Lors de votre première connexion, utilisez le mot de passe par défaut « Changeme ».

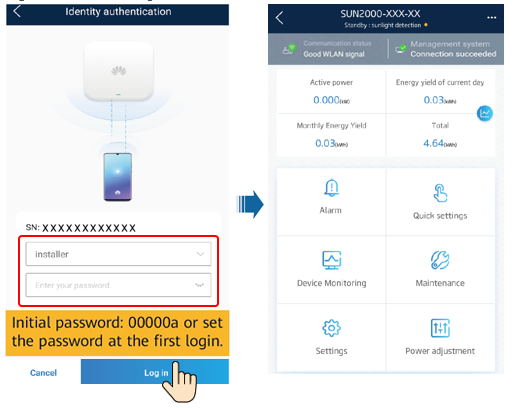

  3. Connectez-vous à l'onduleur. Sélectionnez « Installateur » et saisissez le mot de passe correct. Par défaut, il s'agit de 00000a .

  4. Activez Modbus. Sur la page d'accueil, accédez à Paramètres >> Configuration de la communication >> Paramètres du dongle >> Modbus-TCP >> Activer (sans restriction) .

Remarque : Veuillez désactiver les données mobiles de votre téléphone. Sinon, l’application ne pourra pas détecter l’onduleur.

Si le mot de passe n'est plus celui par défaut, réinitialisez-le conformément au manuel du fabricant. Avant toute chose, demandez l'autorisation au propriétaire.

Le FlexiObox Normalement, l'onduleur est détecté en moins de 5 minutes. Si ce n'est pas le cas, vérifiez que le micrologiciel de l'onduleur et du dongle est bien à jour (version requise).


Curtailment activer

Pour activer curtailment sur l'onduleur, la programmation de l'alimentation à distance doit être configurée.

  1. Connectez-vous au portail FusionSolar avec votre compte installateur.

  2. Accédez à l'installation concernée et cliquez sur Gestion des périphériques , puis sur l'onduleur, puis sur Configuration .

  3. Accédez à la section Réglage de la puissance .

  4. Activer la programmation de l'alimentation à distance .

Si vous modifiez cette valeur, voici ce qui se passe : FlexiO pas automatiquement. Redémarrez le FlexiObox Pour mettre à jour le statut : en bas à gauche du portail partenaire, une icône d’engrenage bleue apparaît. Survolez-la ; une flèche incurvée indiquant « Redémarrer » s’affiche. Cliquez sur cette flèche pour FlexiObox redémarrer.


Versions minimales du firmware Huawei

Assurez-vous que l'onduleur et le dongle sont configurés au moins sur ces versions :

Appareil

Version minimale

SDongle-05

V100R001C00SPC127

SUN2000L

V200R001C00SPC115

SUN2000MA

V100R001C00SPC139

La vérification et la mise à jour peuvent être effectuées via l'application FusionSolar, à distance via l'interface web ou localement via l'application mobile, et localement via l'application Huawei SUN2000. La liste complète est également disponible sur la page Liste des firmwares.


Version du firmware via l'interface web de FusionSolar

Version du firmware via l'interface web de FusionSolar

  1. Connectez-vous au système de gestion, cliquez sur Paramètres dans le coin supérieur droit pour accéder aux Paramètres système , puis sélectionnez Gestion des mises à niveau .

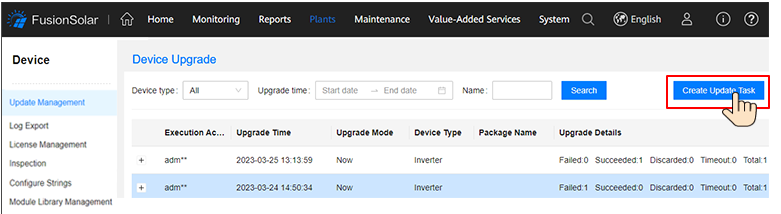

  2. Cliquez sur l'onglet Mise à niveau de l'appareil , puis sur Créer une tâche de mise à jour et créez une tâche de mise à niveau.

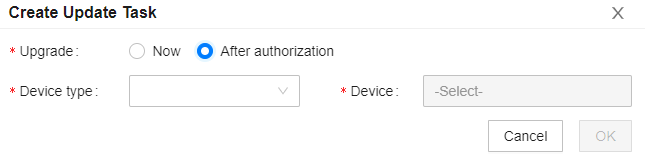

  1. Saisissez « Mise à niveau » , « Type de périphérique » , « Version cible » et « Sélection du périphérique » , puis cliquez sur « OK » pour mettre à niveau les périphériques.

Version du firmware via l'application mobile FusionSolar

Version du firmware via l'application mobile FusionSolar

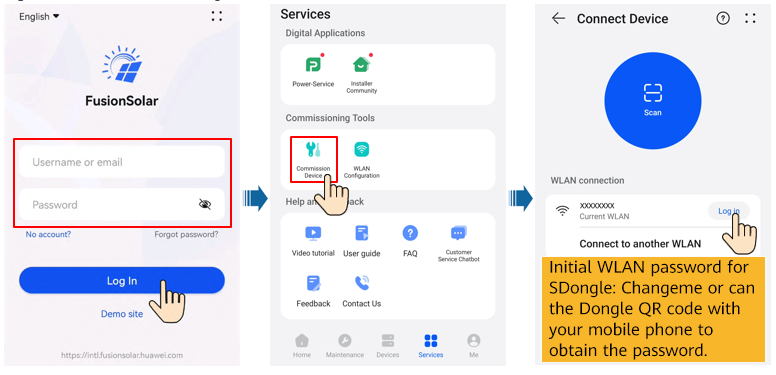

  1. Lancez l'application FusionSolar et accédez à l'écran de mise en service de l'appareil . Cette étape concerne uniquement l'application FusionSolar.


  1. Connectez-vous au dongle intelligent.


  1. Mettez à jour l'appareil.

Version du firmware via l'application SUN2000

Version du firmware via l'application SUN2000

Vérifiez le micrologiciel de l'onduleur :

  1. Connectez l'application SUN2000 au point d'accès Wi-Fi de l'onduleur et accédez à Maintenance >> Mise à jour de l'appareil >> Version actuelle sur la page d'accueil.

  2. Si une mise à niveau est nécessaire, connectez l'onduleur à Internet et sélectionnez le forfait qui apparaît dans la liste sur ce même écran.

Vérifiez le firmware du dongle :

  1. Connectez l'application SUN2000 au point d'accès Wi-Fi de la clé.

  2. Ce point d'accès n'est actif que pendant les 3 premières minutes après le démarrage.

  3. Les étapes sont les mêmes qu'avec l'onduleur, mais vous choisissez le dongle.

  4. Ensuite, allez dans Maintenance >> Mise à niveau de l'appareil >> Version actuelle .

  5. Si la clé doit être mise à jour, sélectionnez Mise à niveau >> Manuellement , téléchargez le dernier firmware de la clé sur votre smartphone, choisissez le fichier dans votre système de fichiers et suivez les instructions de l'application.
