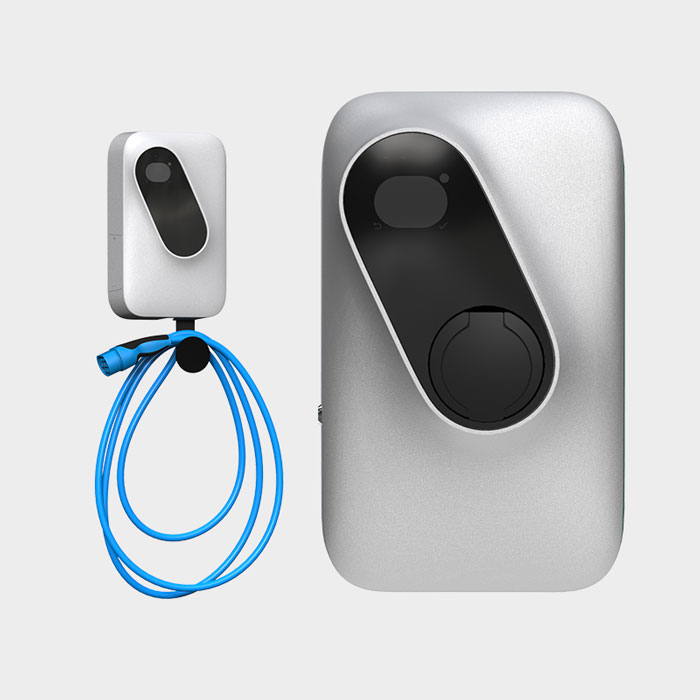

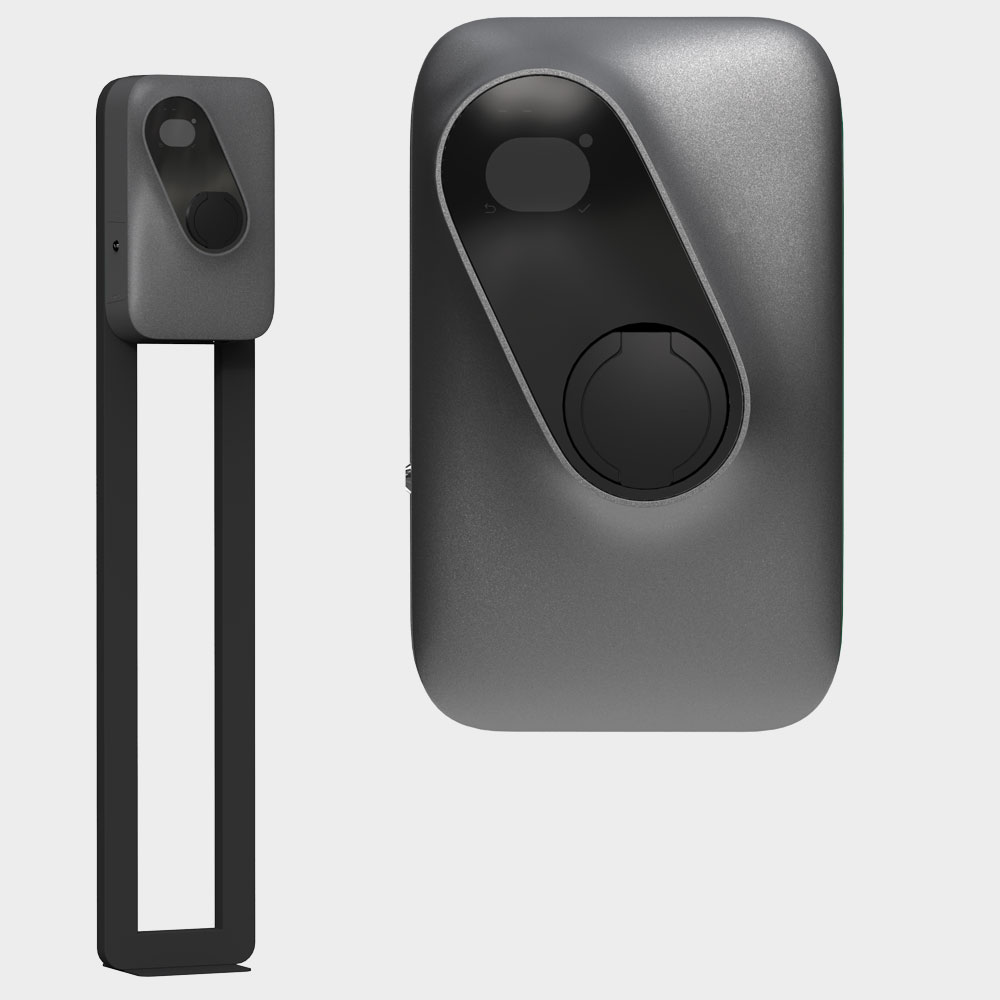

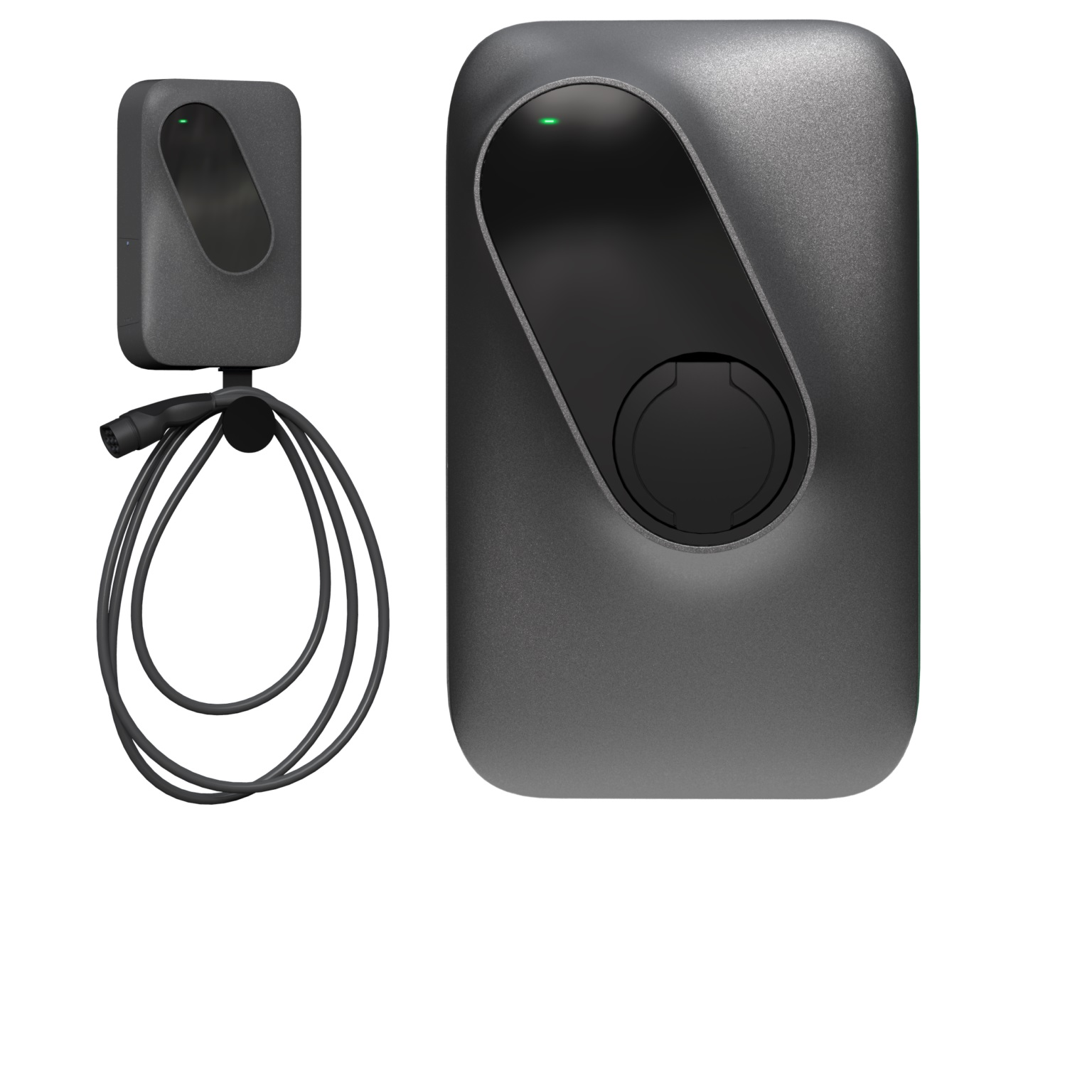

Ce manuel fournit des instructions pour permettre l'intégration de FlexIO dans les chargeurs Etrel. Les modèles actuellement supportés sont les suivants
 | Lite |
 | Accueil |
 | Pro |
La configuration de FlexIO exige que la communication modbus soit activée dans les paramètres de chaque chargeur. La procédure peut être exécutée en accédant à l'interface web du chargeur. Des instructions détaillées sont fournies dans les sections suivantes.
Le chargeur doit être connecté via un câble Ethernet au même réseau que l'appareil FlexIO .
Configuration
Accès à l'outil de configuration web
Le chargeur Etrel dispose d'un outil de configuration web. Cet outil est serveur sur le port 80 de l'appareil et est accessible en tapant l'adresse IP du chargeur dans un navigateur web.
L'adresse IP du chargeur est (par défaut) fixée à 192.168.1.250. Dans les versions précédentes, l'adresse IP était automatiquement attribuée à A.B.C.250, où A.B.C est l'adresse réseau du routeur, ce qui peut ne plus être le cas dans les versions plus récentes.
Assurez-vous que le chargeur a activé le protocole DHCP ou qu'il a une configuration IP statique valide, et vérifiez en outre que l'adresse du chargeur se trouve dans le même sous-réseau que l'appareil de contrôle.
Un autocollant d'information sera présent dans le chargeur avec l'adresse IP par défaut et d'autres informations pertinentes. Comme celui ci-dessous :
Identifiants de connexion par défaut
Par défaut, tous les chargeurs Etrel ont les mêmes identifiants de connexion :
Nom d'utilisateur: root@etrel.com
Mot de passe: toor
Configuration du chargeur pour FlexIO
Assurez-vous que le chargeur auquel vous êtes connecté est bien celui que vous souhaitez configurer.

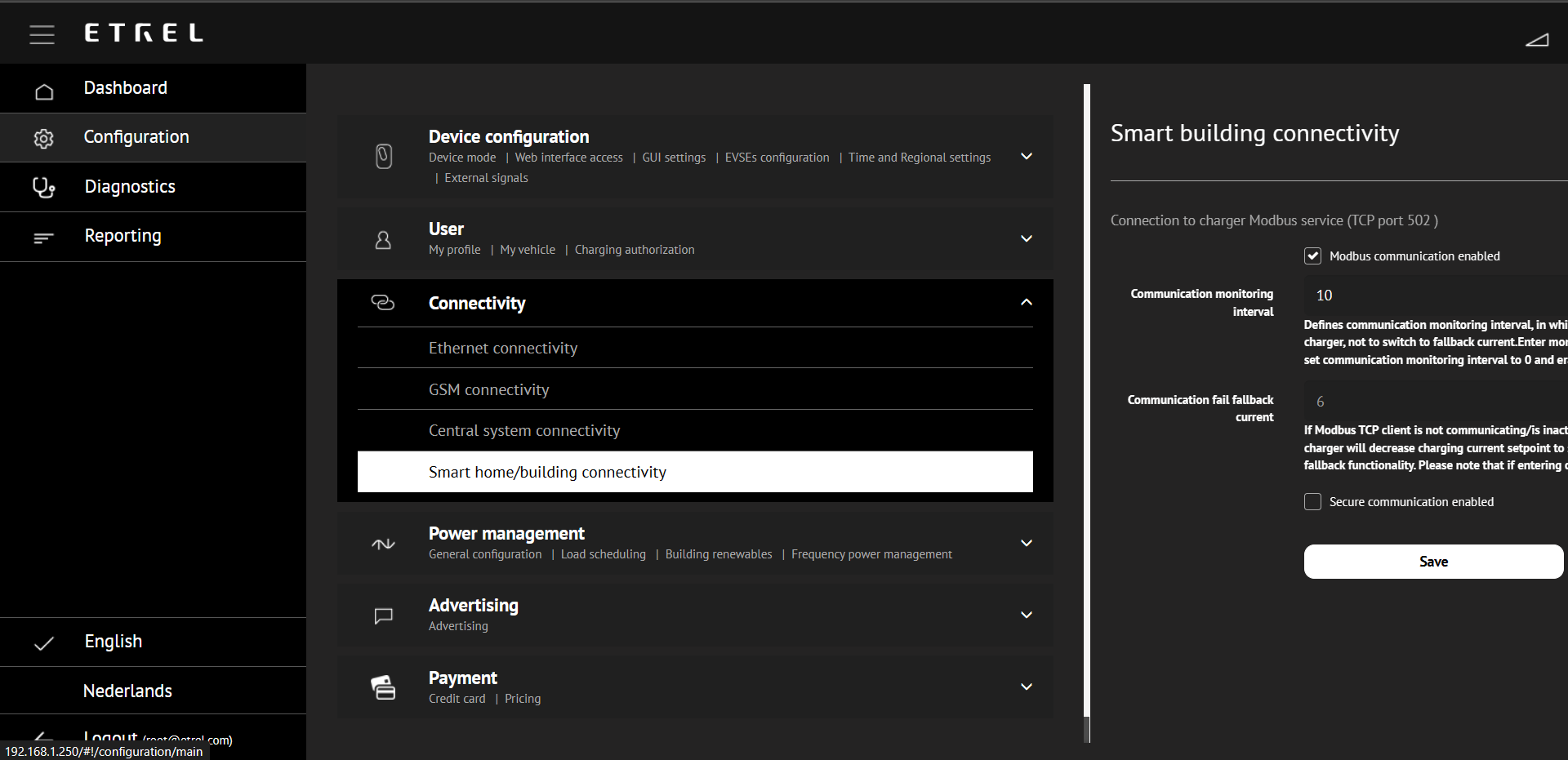

Pour configurer le chargeur, commencez par accéder au volet de configuration dans le menu hamburger situé dans le coin supérieur gauche de l'écran.
1. Activer la connectivité des bâtiments intelligents (modbus)
Dans la boîte Connectivité, allez à Connectivité maison intelligente/bâtiment.
Veillez à ce que le
Communications Modbus activéesest cochée.Régler le
Intervalle de surveillance de la communicationà 10.Régler le
Courant de secours en cas de défaillance de la communicationà 6.

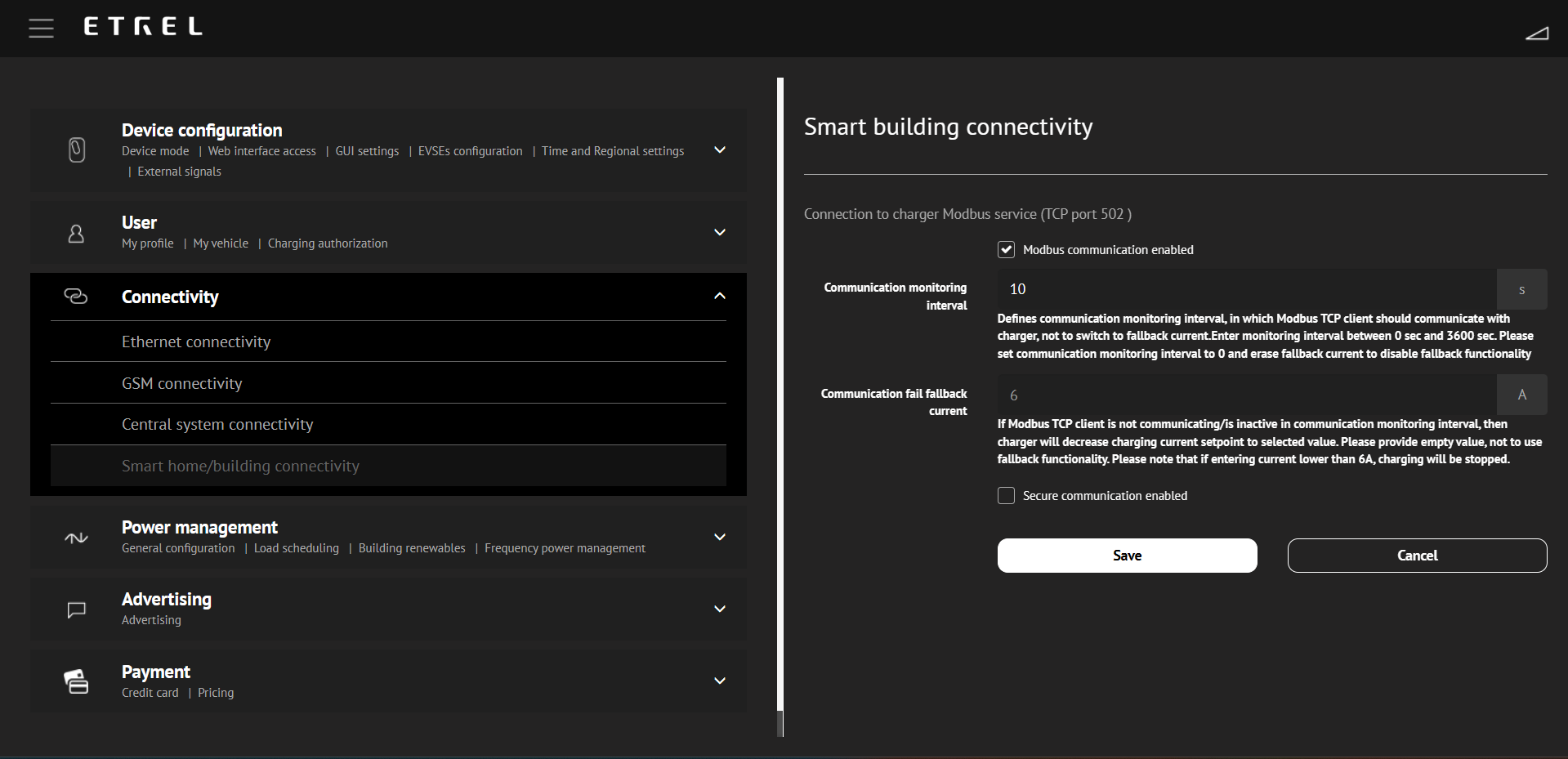

Il devrait ressembler à ceci :
Les deux Intervalle de surveillance de la communication et le Courant de secours en cas de défaillance de la communication peut être modifié en fonction des préférences de l'installateur ou de l'utilisateur.
En réglant l'intervalle de surveillance sur une valeur inférieure, l'appareil se chargera à Courant de secours en cas de défaillance de la communication plus rapide s'il n'y a pas de communication entre FlexIO et le chargeur.
Les Courant de secours en cas de défaillance de la communication est le courant doit être réglé sur une valeur faible (6) ou nulle (0), l'utilisation de valeurs plus élevées peut entraîner des augmentations du tarif de la capacité si la communication est interrompue pendant de longues périodes.
2. Désactiver les fonctions internes de gestion de la charge du chargeur
Si les fonctions de gestion de la charge du chargeur ne sont pas désactivées, le chargeur essaiera de gérer la charge lui-même, ce qui créera des conflits avec la logique de gestion de l'énergie de FlexIO et entraînera une mauvaise qualité de contrôle.

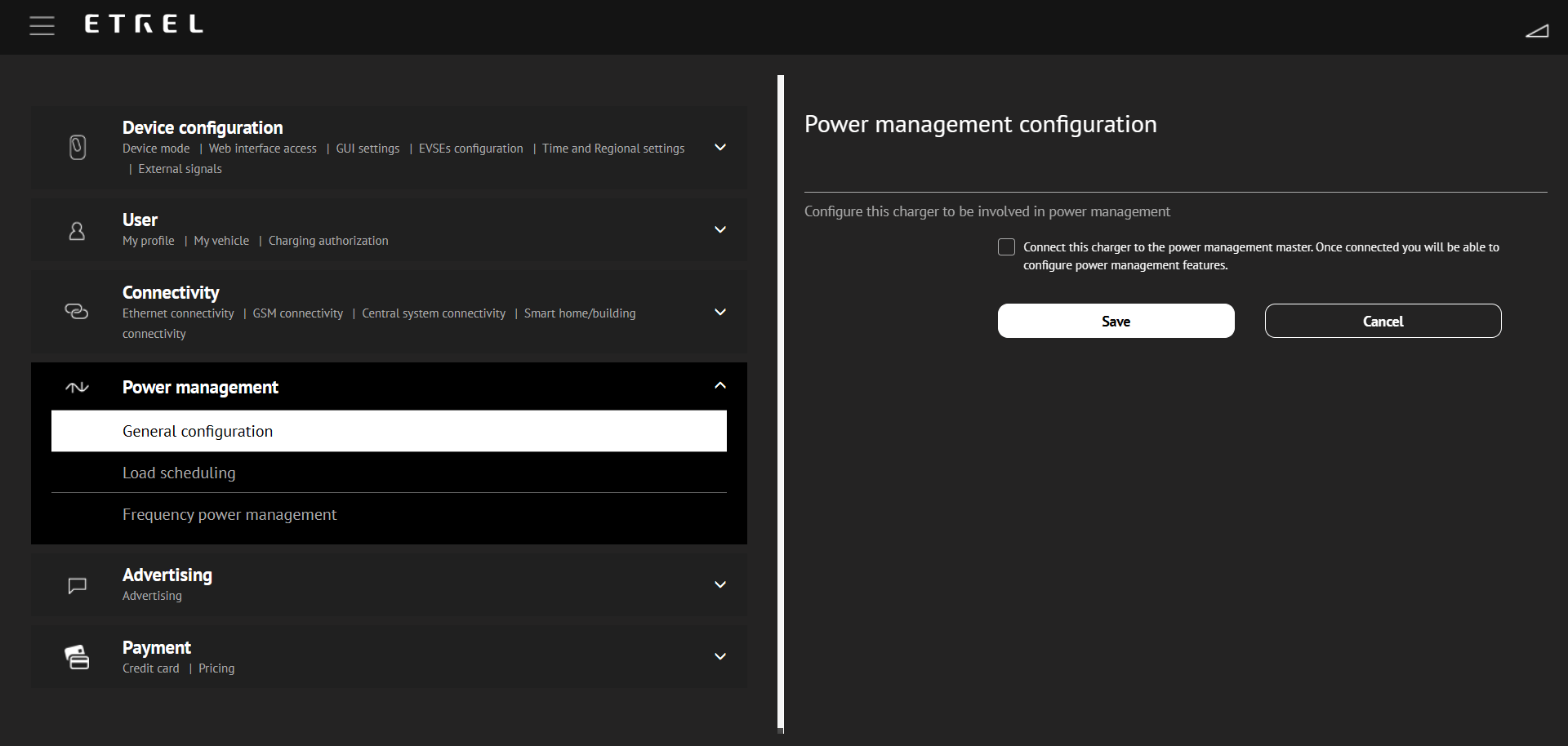

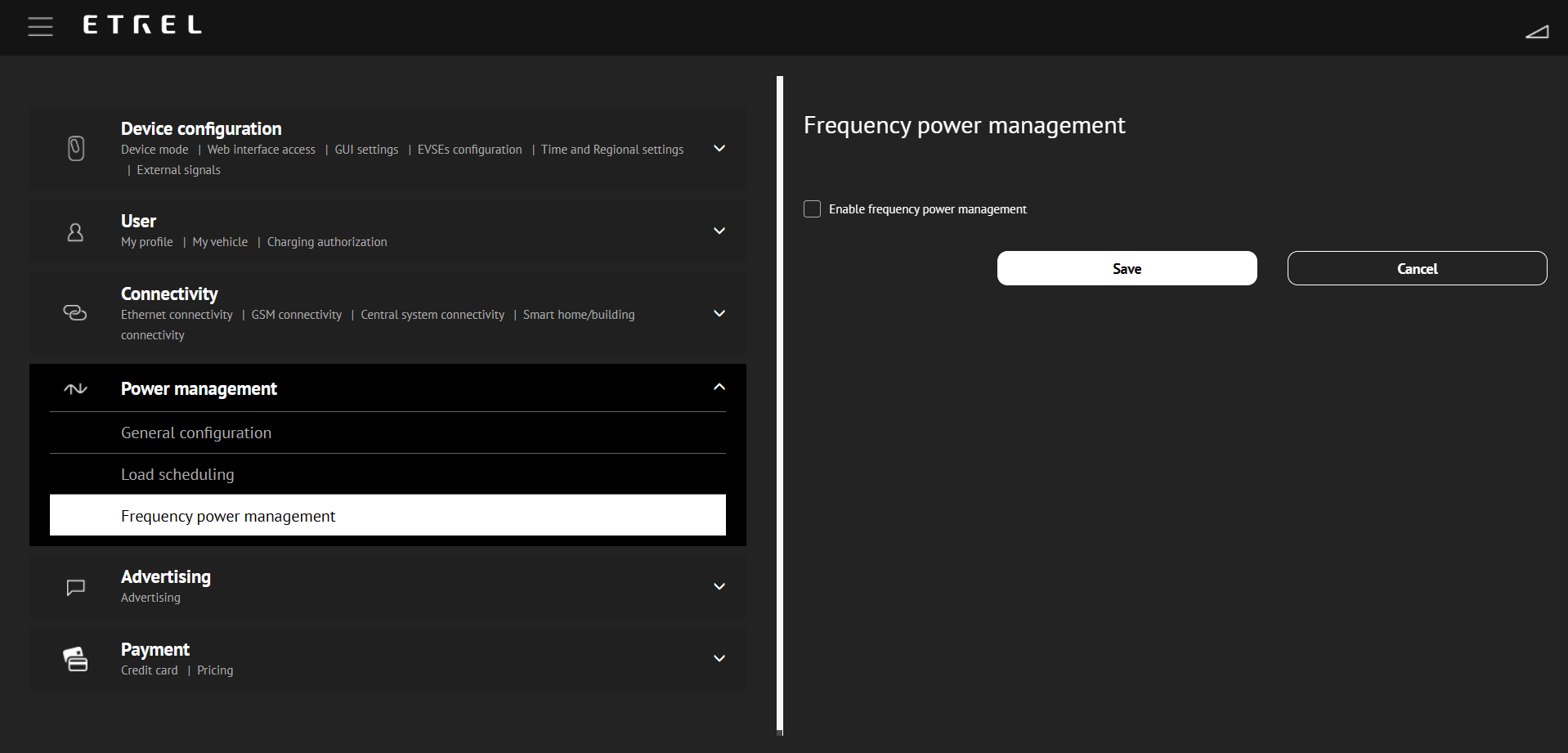

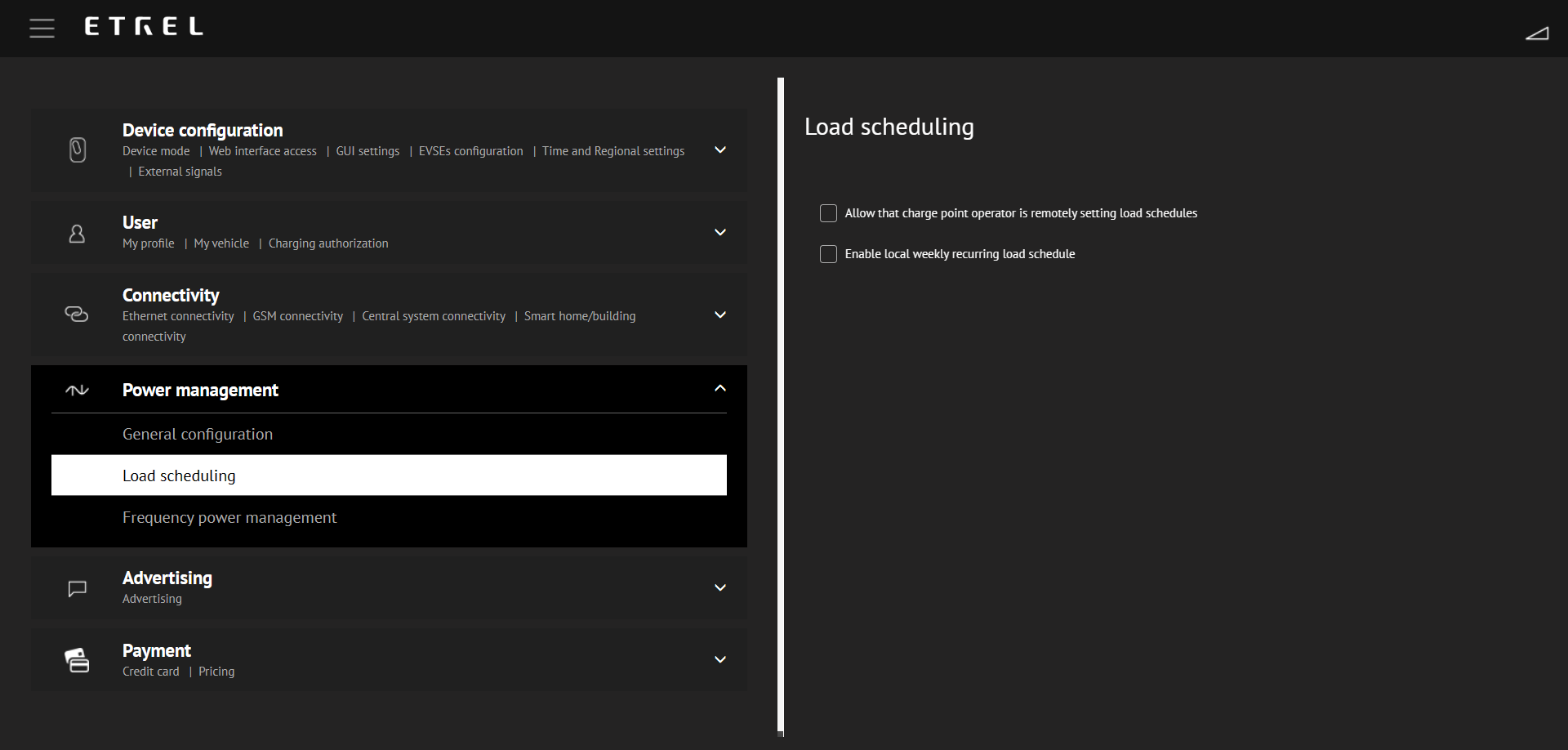

Pour les désactiver, allez dans chaque menu de la boîte de gestion de l'alimentation et désactivez les fonctions. Au final, les menus devraient ressembler à ceci :
Ressources utiles
Manuel de l'utilisateur du chargeur : pdf
Guide de configuration du chargeur (explication détaillée de l'outil de configuration web) : pdf
Base de connaissances Etrel (informations détaillées sur les chargeurs) :
https://etrelchargingsolutions.atlassian.net/wiki/spaces/Home/overview
Guide pour se connecter directement au chargeur Etrel avec un PC uniquement (pas de connexion au routeur) :
