Ce manuel fournit des instructions pour permettre l'intégration de FlexiO dans les chargeurs Alfen. Les modèles actuellement pris en charge sont les suivants :

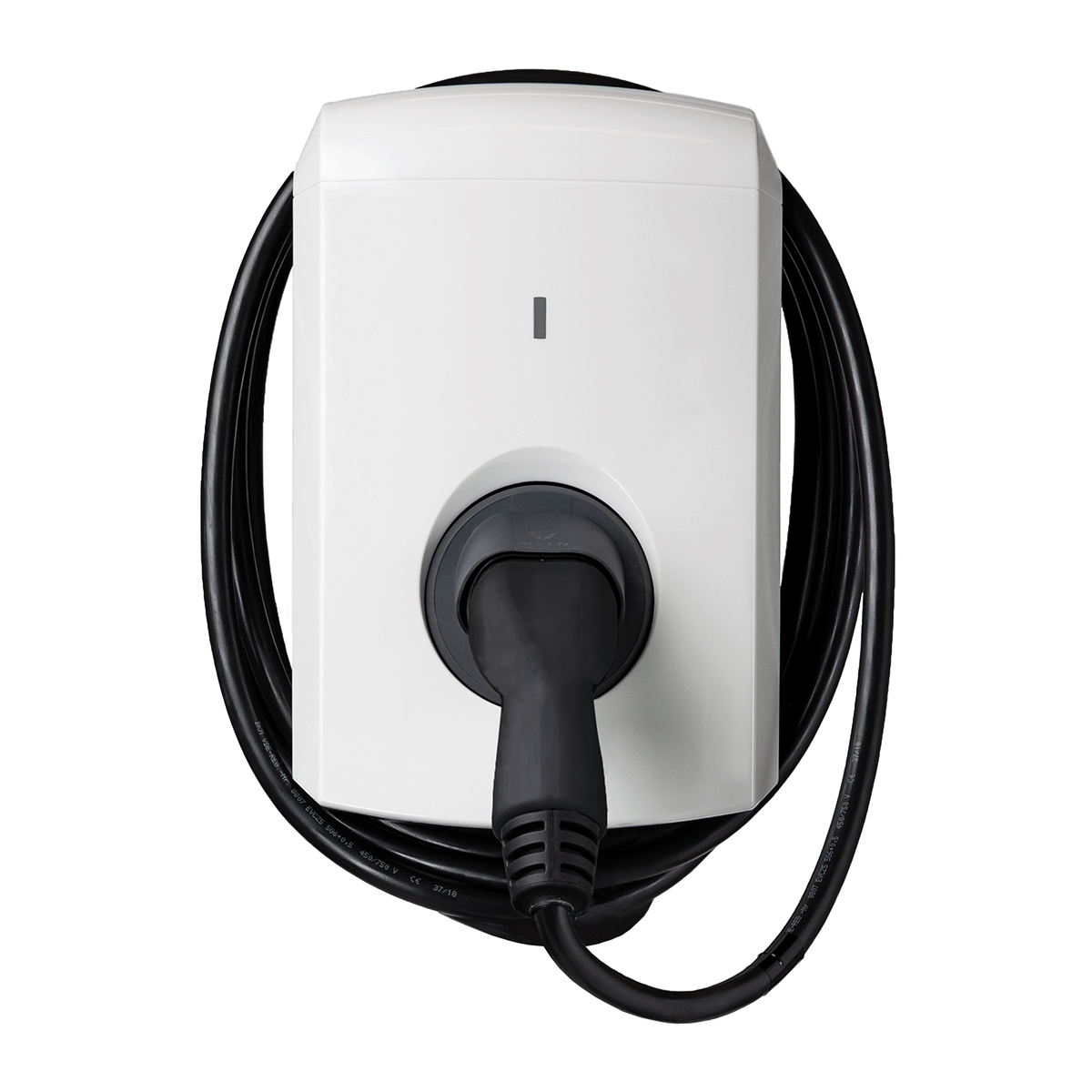

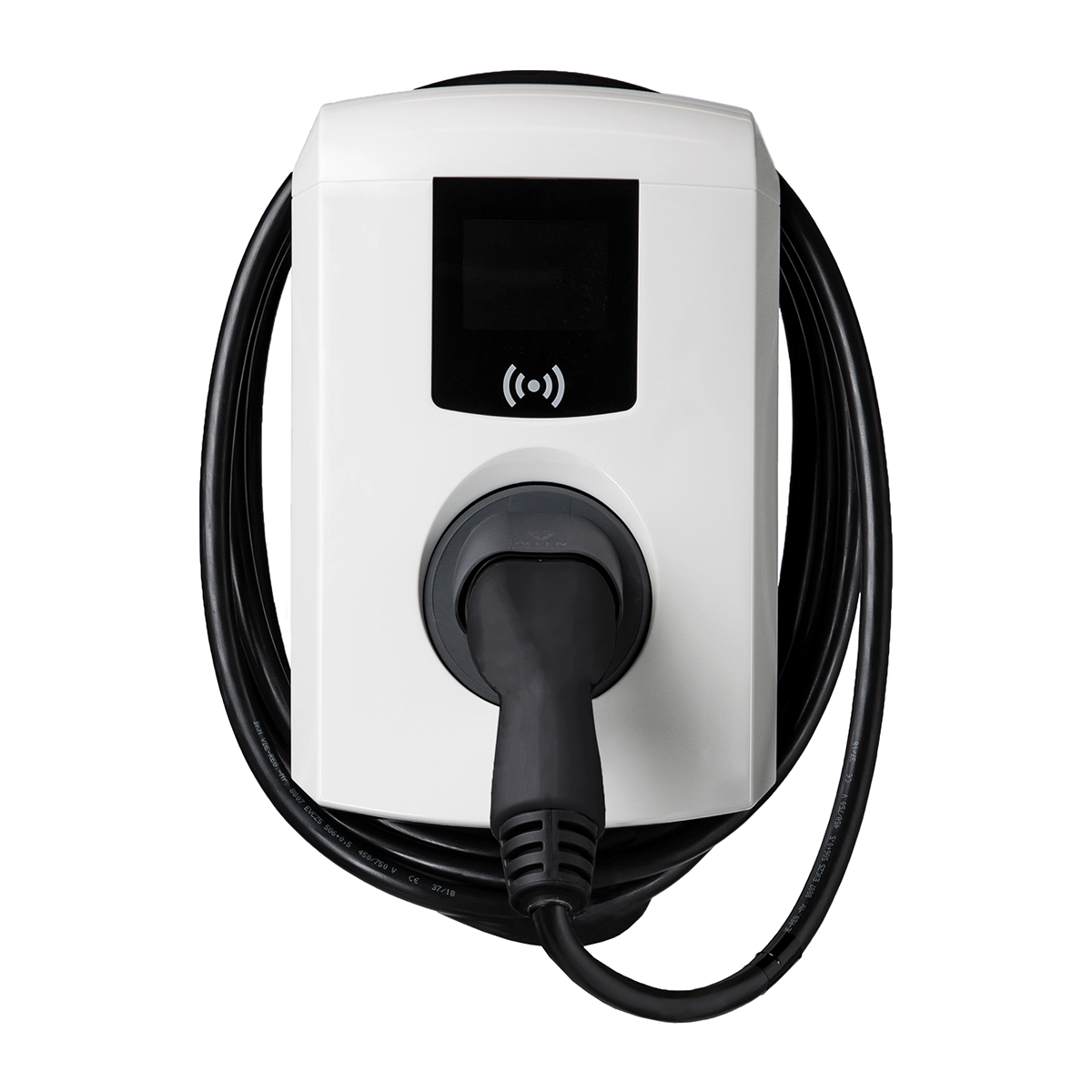

	Pro-Line
	Pro-Line Double Socket
	S-Line

La configuration de FlexiO nécessite que la communication modbus soit activée dans les paramètres de chaque chargeur individuel, la procédure peut être exécutée localement (via MyEve app ou ACE Service Installer) ou à distance (via Backoffice).

Le chargeur doit être connecté via un câble Ethernet au même réseau que l'appareil FlexiO .

Les chargeurs Alfen ne prennent pas en charge les connexions sans fil.

Configuration locale

Avec ACE Service Installer

Le programme d'installation du service ACE peut être téléchargé à l'adresse suivante

https://alfen.com/nl-be/search-downloads

1. Se connecter avec les identifiants ACE

Ces informations d'identification peuvent être demandées en suivant les indications données dans https://knowledge.alfen.com/space/IN/135922077/How+do+I+receive+login+details+for+the+ACE+Service+Installer+configuration+tool%3F

2. Identifier le chargeur et s'y connecter

Les chargeurs sont répertoriés dans le volet gauche. En cliquant sur le chargeur concerné, il vous sera demandé de vous identifier. Utilisez le mot de passe fourni dans le dépliant qui accompagne le chargeur.

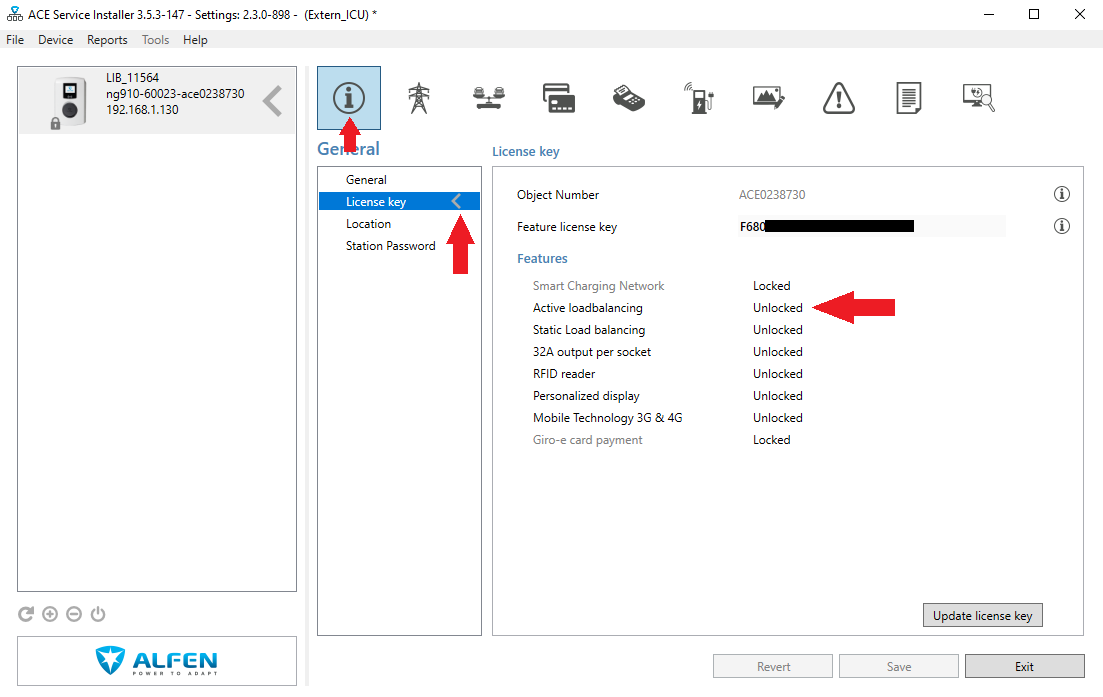

3. Vérifier la présence de la fonction Active Load Balancing (ALB)

Si la fonction Active Load Balancing n'est pas disponible ou est bloquée, vous devrez l'acheter auprès du vendeur du chargeur. Cette fonction est nécessaire pour coupler le chargeur avec la plateforme FlexIO .

4. Activer l'équilibrage actif de la charge

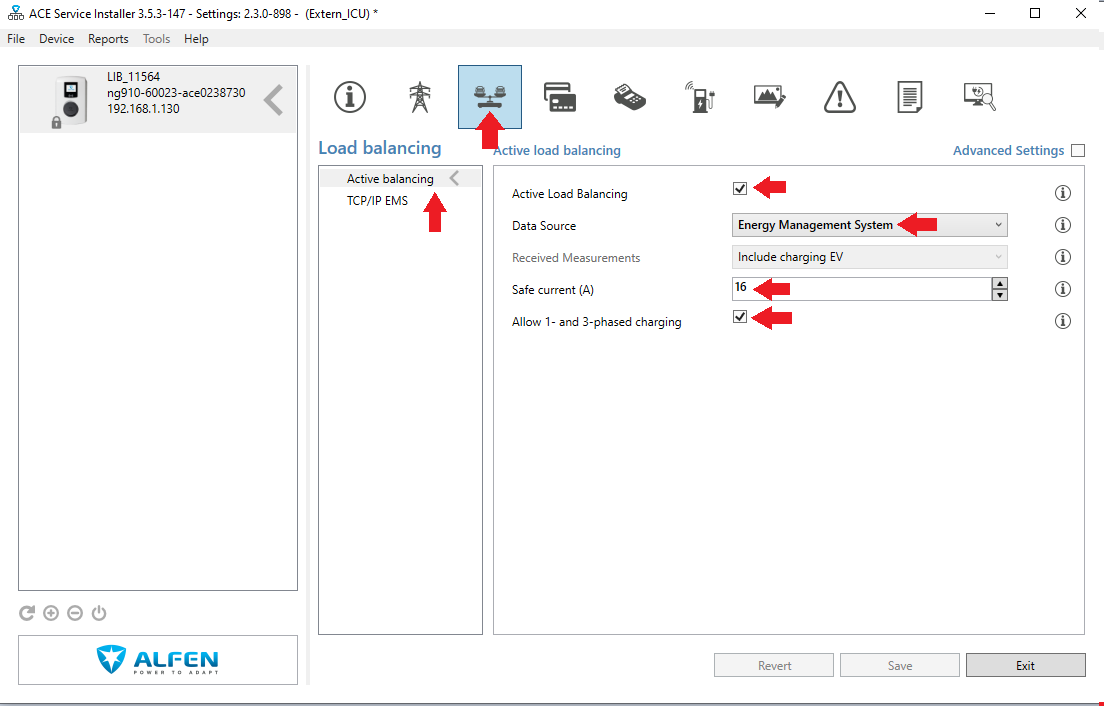

Pour activer l'ALB, les valeurs suivantes doivent être saisies :

• Équilibrage actif de la charge: Coché

• Source des données: Système de gestion de l'énergie

• Courant de sécurité (A): Cette valeur doit être réglée sur la valeur de sécurité souhaitée qui sera utilisée si FlexIO perd la connexion avec votre chargeur.

• Autoriser la charge en 1 ou 3 phases: Cochez cette case si votre chargeur est installé en triphasé.

Si le chargeur a été précédemment configuré pour la communication P1 ou modbus meter (pas EMS), il est nécessaire de réinitialiser complètement les configurations avant de régler la source de données sur Energy Management System (système de gestion de l'énergie). Si cela n'est pas fait, le chargeur peut conserver l'ancienne configuration (P1 ou compteur modbus) au lieu de communiquer avec la plate-forme FlexIO .

Pour plus d'informations, consultez le guide de dépannage.

Attention

Allez dans l'EMS TCP/IP et réglez-le comme dans l'image, c'est-à-dire Mode = Socket et ValidityTime (s) = 60.

Avec l'application MyEve

L'application MyEve est disponible dans les magasins d'applications suivants :

• Play Store (Android) 🔗

• App Store (Apple iOS) 🔗

• Microsoft Store (Windows 10 et 11) 🔗

1. Vérifier la présence de la fonction Active Load Balancing (ALB)

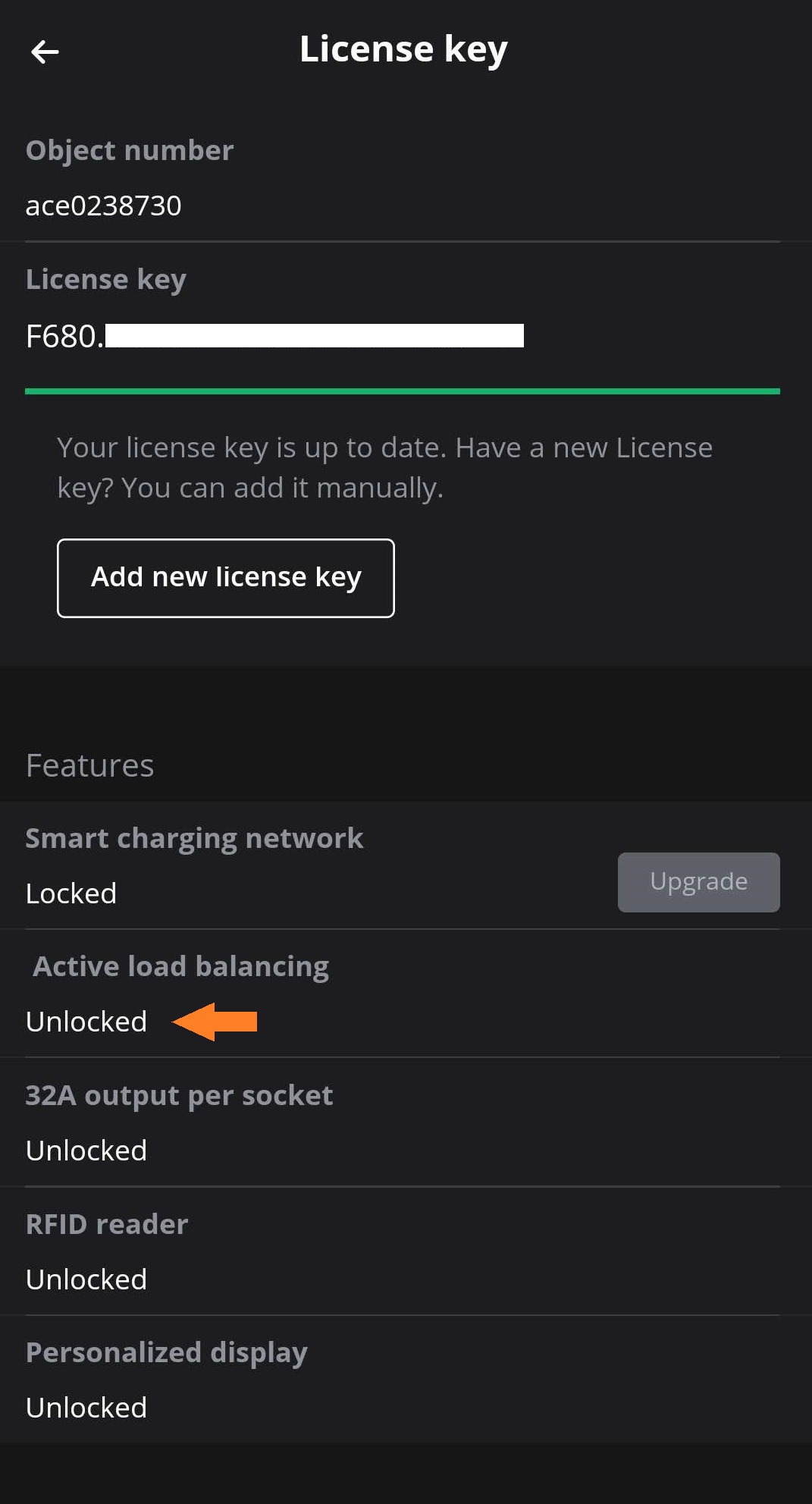

Commencez par sélectionner le chargeur que vous souhaitez configurer à partir de l'appli MyEve, puis cliquez sur l'onglet AVANCÉ et allez dans Général ⇒ Clé de licence.

Si la fonction Active Load Balancing n'est pas disponible ou est bloquée, vous devrez l'acheter auprès du vendeur du chargeur. Cette fonction est nécessaire pour coupler le chargeur avec la plateforme FlexIO .

2. Activer l'équilibrage actif de la charge

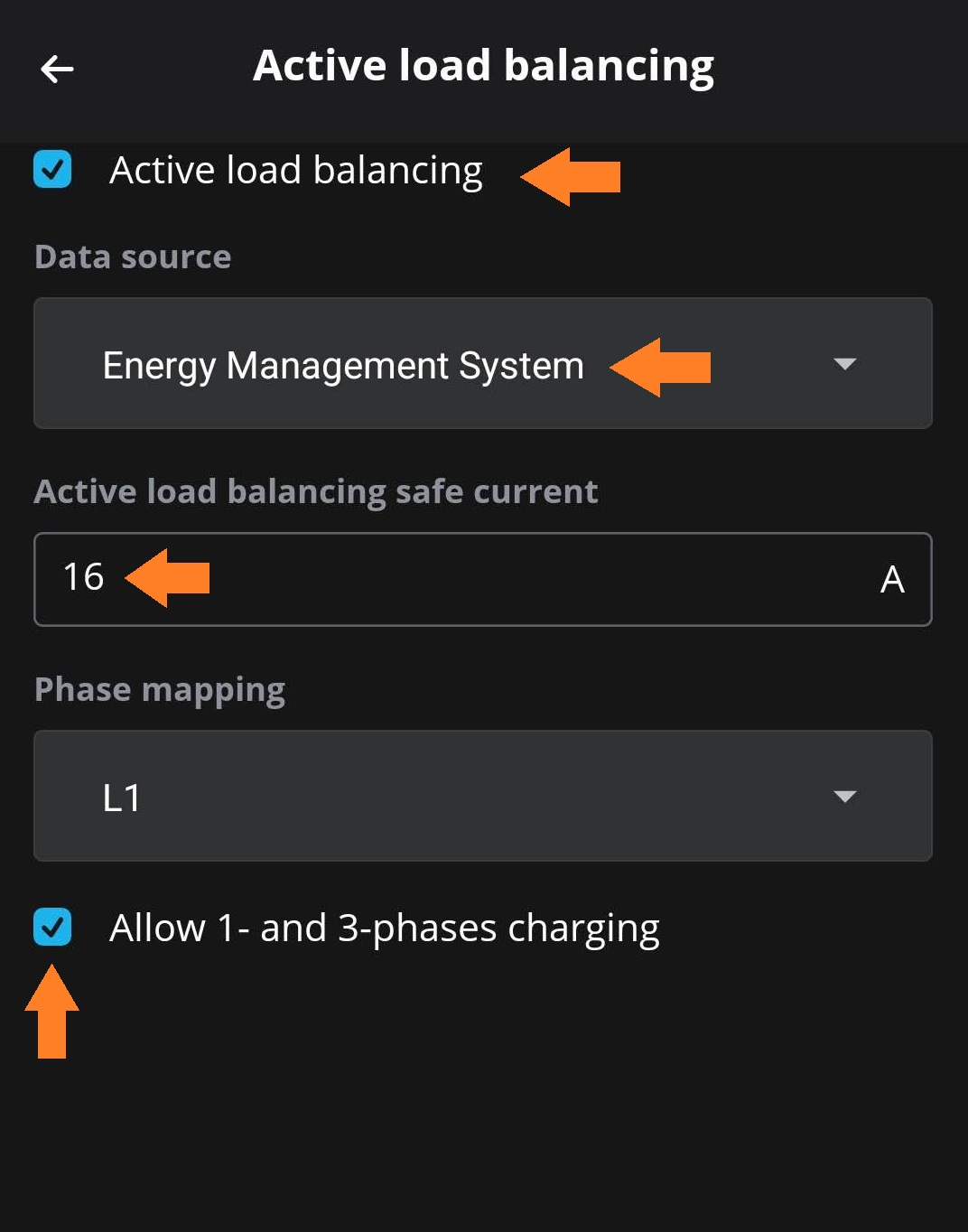

Dans l'onglet AVANCÉ, allez à Équilibrage de charge ⇒ Équilibrage de charge actif. Les valeurs suivantes doivent être saisies :

• Équilibrage actif de la charge: Coché

• Source des données: Système de gestion de l'énergie

• Courant de sécurité (A): Cette valeur doit être réglée sur la valeur de sécurité souhaitée qui sera utilisée si FlexIO perd la connexion avec votre chargeur.

• Autoriser la charge en 1 ou 3 phases: Cochez cette case si votre chargeur est installé en triphasé.

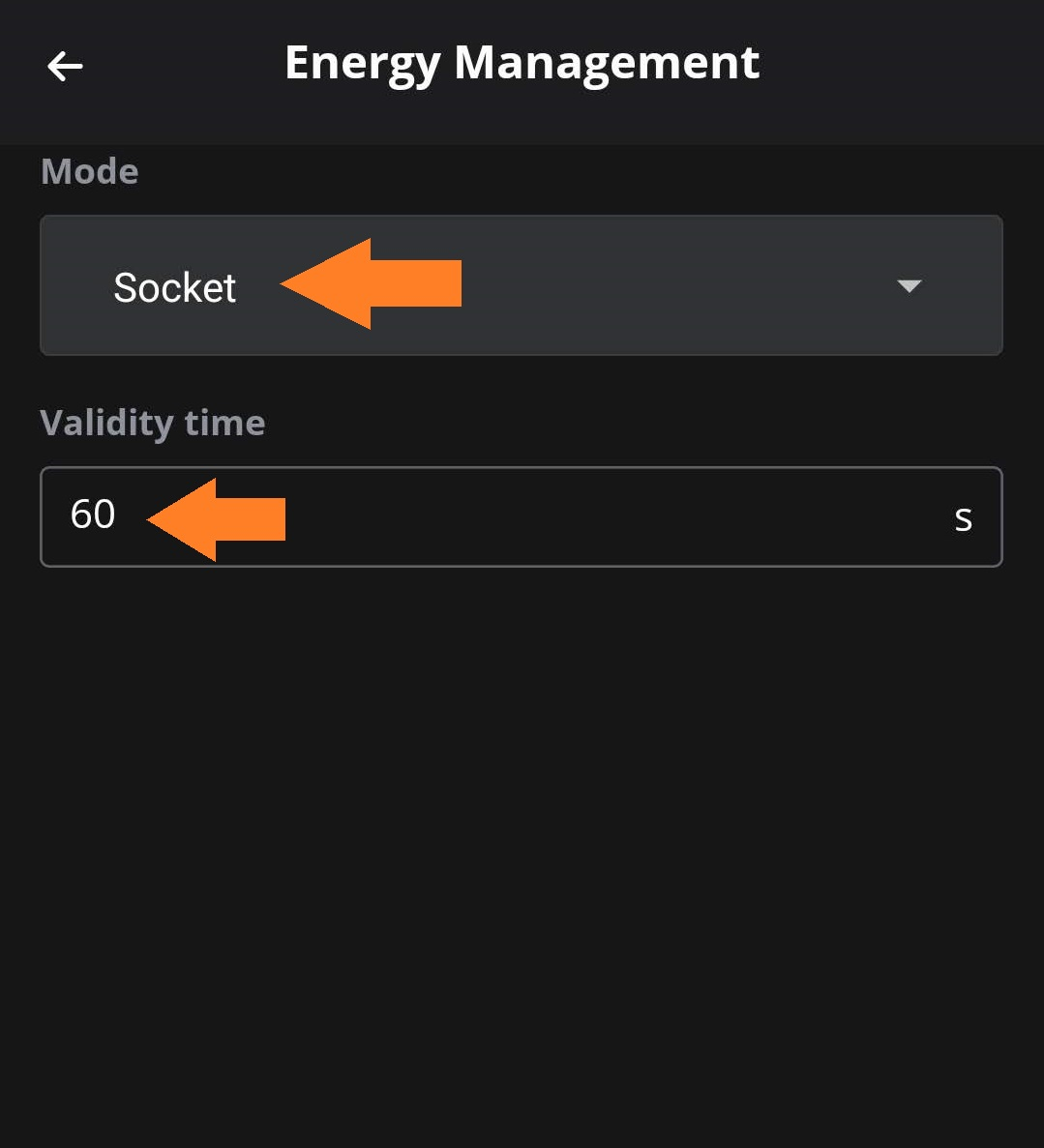

Ensuite, dans l'onglet AVANCÉ, allez à Équilibrage de charge ⇒ Système de gestion de l'énergie, et définissez les valeurs comme dans l'image suivante, c'est-à-dire Mode = Socket et ValidityTime (s) = 60.

Configuration à distance

La configuration à distance doit être effectuée via la communication backoffice configurée, si elle est disponible.

Dans l'implémentation actuelle des chargeurs Alfen, la commutation contrôlée par EMS en 1 et 3 phases doit être activée localement, ce qui n'est pas possible via le backoffice.

Le système fonctionnera toujours avec une configuration à distance, mais le potentiel sera limité car une charge triphasée ne peut pas être configurée pour n'utiliser qu'une seule phase en cas de besoin.

1. Vérifier la présence de la fonction Active Load Balancing (ALB)

Clés de configuration

Le contenu de la clé UnlockedFeatures doit indiquer que la fonction Active Load Balancing est déverrouillée, sinon vous devez mettre à jour la licence. L'ALB est obligatoire pour la communication avec la plateforme FlexIO .

2. Activer l'équilibrage actif de la charge

Pour activer la communication ALB et FlexIO , les valeurs suivantes doivent être configurées :

Lors de la configuration via le backoffice, la clé OCPP du backoffice est la clé qui doit être réglée sur la valeur correspondante. L'entrée de l'installateur du service ACE n'est indiquée que pour faciliter la comparaison avec les instructions de configuration locales.

Ressources utiles

Manuel d'installation et d'utilisation Alfen Single S-Line et Pro-Line : pdf

Guide de mise en œuvre de la recharge intelligente d'Alfen : pdf

Base de connaissances d'Alfen (informations détaillées sur les chargeurs) : https://knowledge.alfen.com/
