[LP12] Câble P1 RJ11/12 vers USB (2 m)

Description

Câble blindé RJ12 vers USB de haute qualité pour connecter le FlexiObox au port P1 du compteur numérique.

Les données P1 sont nécessaires pour :

  • Obtenir des mesures précises pour permettre à FlexiO de contrôler correctement l'installation

  • Participant à l'équilibrage du réseau

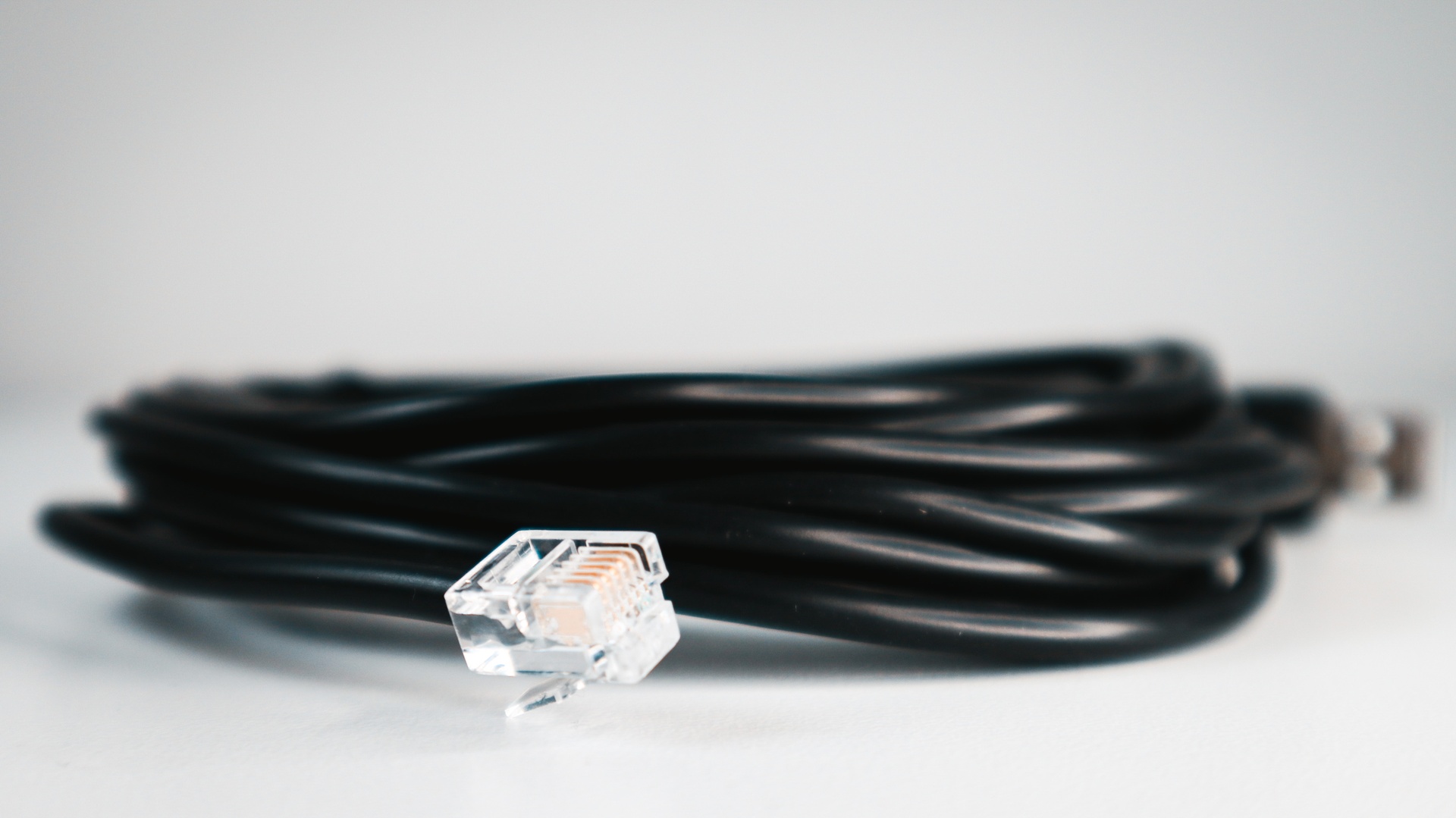

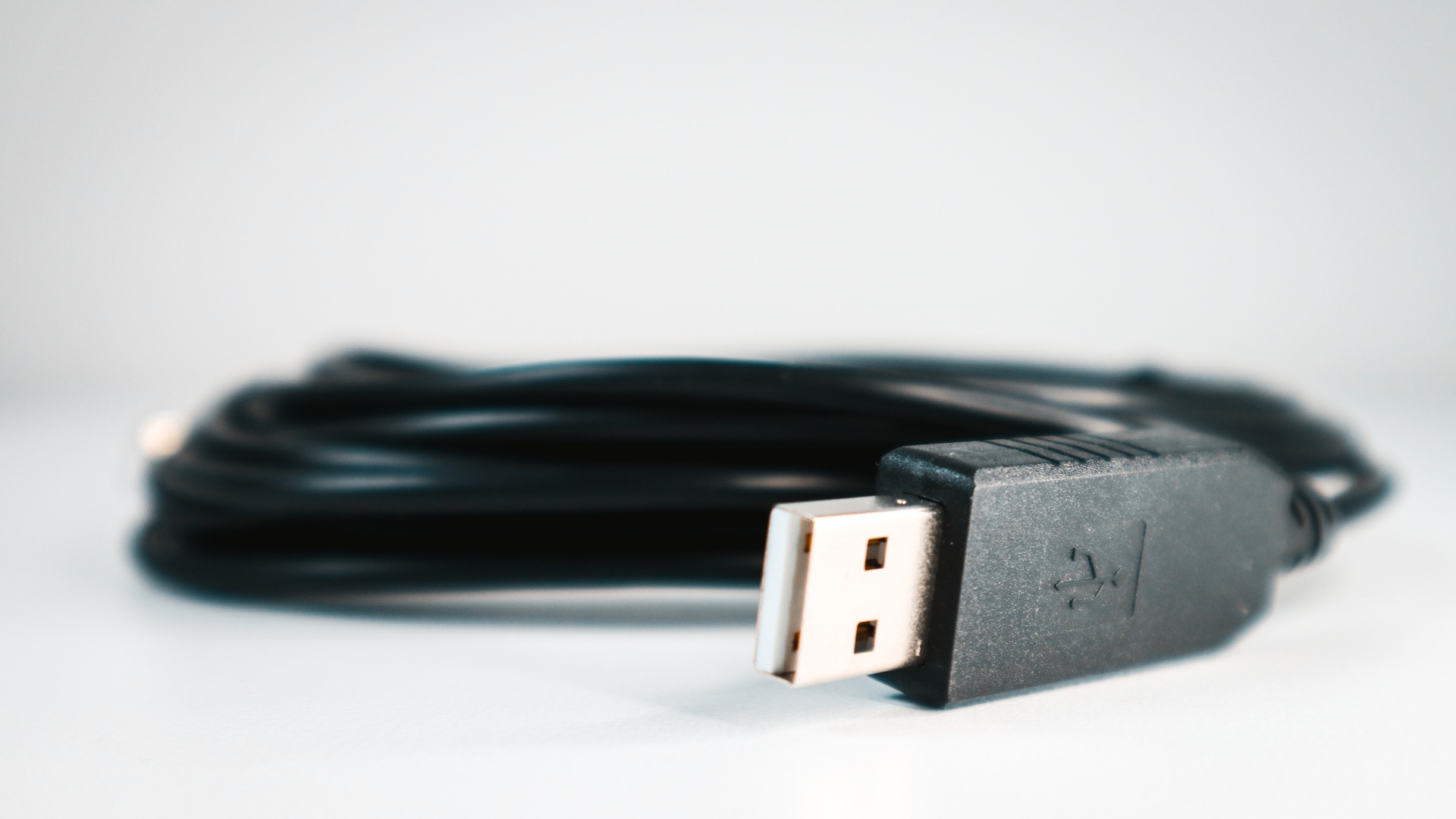

Images du produit




  • LP15 Version 5 mètres

  • HP1 Version sans fil


Instructions d'installation

Connectez le connecteur RJ12 au port P1 du compteur numérique.

Le port P1 peut être désactivé par défaut. Consultez cette section pour en savoir plus sur la manière de l'activer.
Remarque: cette action doit être effectuée par l'utilisateur final.

Certains compteurs numériques peuvent avoir deux ports (P1 et S1) : vérifiez soigneusement quel est le port P1.

Branchez l'autre extrémité du câble (USB) sur la FlexiObox.
Vous pouvez choisir les 4 ports USB que vous souhaitez utiliser (2 ports USB 2.0 noirs et 2 ports USB 3.0 bleus).

Assurez-vous que l'option «Dispose d'un port P1 » est activée lors de la configuration de la FlexiObox.
Vous trouverez ce paramètre sur la page « Détails de l'appareil ».

Lorsque le câble P1 est correctement installé et opérationnel, une LED verte clignote du côté du connecteur USB du câble.

« Correctement installé » signifie:

  1. Connexion USB à la FlexiObox

  2. FlexiO désormais opérationnel

  3. Le port P1 du compteur est connecté et configuré comme actif


Détails techniques

Données


Numéro de produit :

LP12

Couleur :

Noir/Transparent

Poids :

40 grammes

Longueur du câble :

2 mètres

Connecteur 1 :

RJ12 (mâle)

Connecteur 2 :

USB-A

GTIN-13 ref :

5430004172086

Documentation


Fiche technique du produit :


Fiche de sécurité de l'UE :


Déclaration CE :


Certification EMC/ROHS/CEBEC :


Conseils

  • A utiliser uniquement avec les compteurs numériques

  • Certains compteurs numériques ont deux ports (P1 et S1) : vérifiez soigneusement lequel est P1.

  • Le port P1 peut être désactivé par défaut. Consultez cette section pour en savoir plus sur la manière de l'activer.
    Remarque: cette action doit être effectuée par l'utilisateur final.

  • Si la distance entre la FlexiObox et le compteur numérique est supérieure à 2 mètres, la version 5 mètres peut être utilisée comme alternative.

  • Si la distance FlexiObox - est supérieure à 5 mètres, un dongle P1 HomeWizard Wi-Fi peut être utilisé comme alternative.
