Guide de dépannage d'Alfen

Ce manuel fournit des instructions pour dépanner les chargeurs Alfen en cas de problèmes connus.

Point de consigne non pris en compte [XA1]

Un message de diagnostic peut s'afficher dans le tableau de bord FlexIO lorsque ce problème est détecté par FlexIO:

[XA1] Point de consigne rejeté.

Dans certains chargeurs, le point de consigne FlexIO n'est pas pris en compte par l'équipement de charge. Ce problème se pose surtout lorsque le FlexIO est réglé sur le mode Urgent à un taux donné (par exemple 8 A) et que le chargeur charge à un taux différent (par exemple 6 A ou 32 A).

Dans ce cas, il est très probable que le chargeur Alfen soit mal configuré ou dans un mauvais état de configuration. Pour résoudre ce problème, l'installateur doit passer en revue les paramètres d'équilibrage de la charge du chargeur et effacer tous les paramètres persistants. Les instructions suivront après une brève description du problème.

Description de la question

Les chargeurs d'Alfen disposent d'une fonction d'équilibrage de charge qui permet au chargeur de limiter le taux de charge à une valeur donnée fournie par des entités externes (EMS, compteur Modbus externe, compteur P1). C'est cette fonction qui est utilisée par FlexIO (agissant comme un EMS) pour contrôler le taux de charge du chargeur.

Cependant, la configuration de certains chargeurs n'est pas correcte et la fonction d'équilibrage de charge ne fonctionne pas comme prévu. Cela est probablement dû au fait que le chargeur a été configuré pour utiliser une source de données d'équilibrage de charge différente (par exemple, un compteur Modbus interne) et que la configuration n'a pas été effacée correctement. Pour résoudre ce problème, l'installateur doit passer en revue les paramètres d'équilibrage de charge du chargeur et supprimer tous les paramètres conflictuels.

Instructions pour résoudre le problème

Se connecter au chargeur à l'aide de l'Alfen Service Installer
Allez dans l'onglet de l'icône Load Balancing (équilibrage de la charge)

Définir la source de données de l'équilibrage de la charge comme étant Compteur

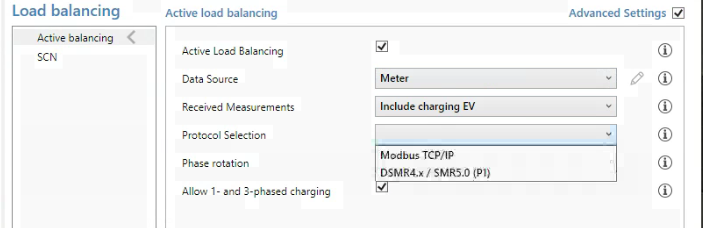

Réglez la sélection du protocole sur DSMR4.x / SMR5.0 (P1)

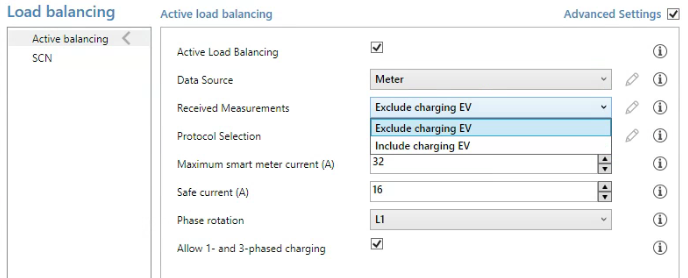

Régler les mesures reçues sur Exclure le VE de recharge

⚠️ Cliquez sur SAUVEGARDER dans le coin inférieur droit de l'écran ⚠️
Réglez la sélection du protocole sur Modbus TCP/IP

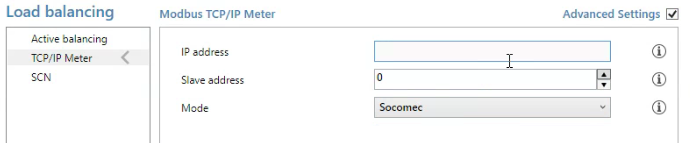

Dans la liste latérale, allez à la page Compteur TCP/IP tabulation.

Nettoyez ensuite n'importe quelle valeur du champ Adresse IP définir également le champ Adresse de l'esclave à 0. Régler le Mode à Socomec.

⚠️ Cliquez sur SAUVEGARDER dans le coin inférieur droit de l'écran ⚠️

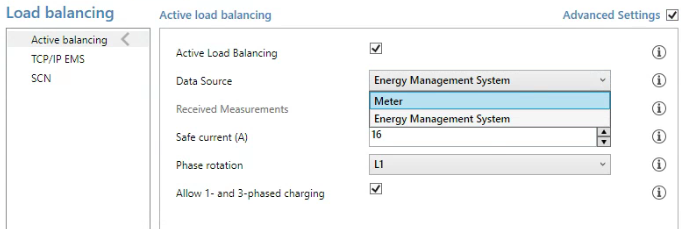

Retourner à la page Équilibrage actif et définissez la source de données d'équilibrage de la charge comme étant Système de gestion de l'énergie

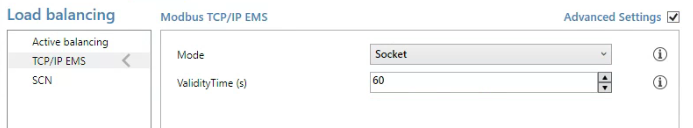

Sur la liste latérale, on trouve le TCP/IP EMS tabulation.

Veillez ensuite à ce que le Mode est fixé à Prise

⚠️ Cliquez sur SAUVEGARDER dans le coin inférieur droit de l'écran ⚠️

Ces étapes devraient garantir que le chargeur est correctement configuré pour utiliser FlexIO comme source de données d'équilibrage de charge. Le message d'erreur devrait bientôt disparaître du tableau de bord FlexIO et le chargeur devrait commencer à prendre en compte le point de consigne fourni par FlexIO.

Ressources utiles

Manuel d'installation et d'utilisation Alfen Single S-Line et Pro-Line : pdf

Guide de mise en œuvre de la recharge intelligente d'Alfen : pdf
