CHARX SEC-3XXX (EV3000) et chargeurs en marque blanche
Ce manuel fournit des instructions pour permettre l'intégration de FlexIO dans les chargeurs EV3000.
La configuration de FlexIO nécessite que la communication modbus soit activée dans les paramètres du module serveur principal, la procédure peut être exécutée localement (via le serveur web local du contrôleur de charge).
Le chargeur doit être connecté via un câble Ethernet au même réseau que l'appareil FlexIO .
Les chargeurs EV3000 ne prennent pas en charge les connexions sans fil.

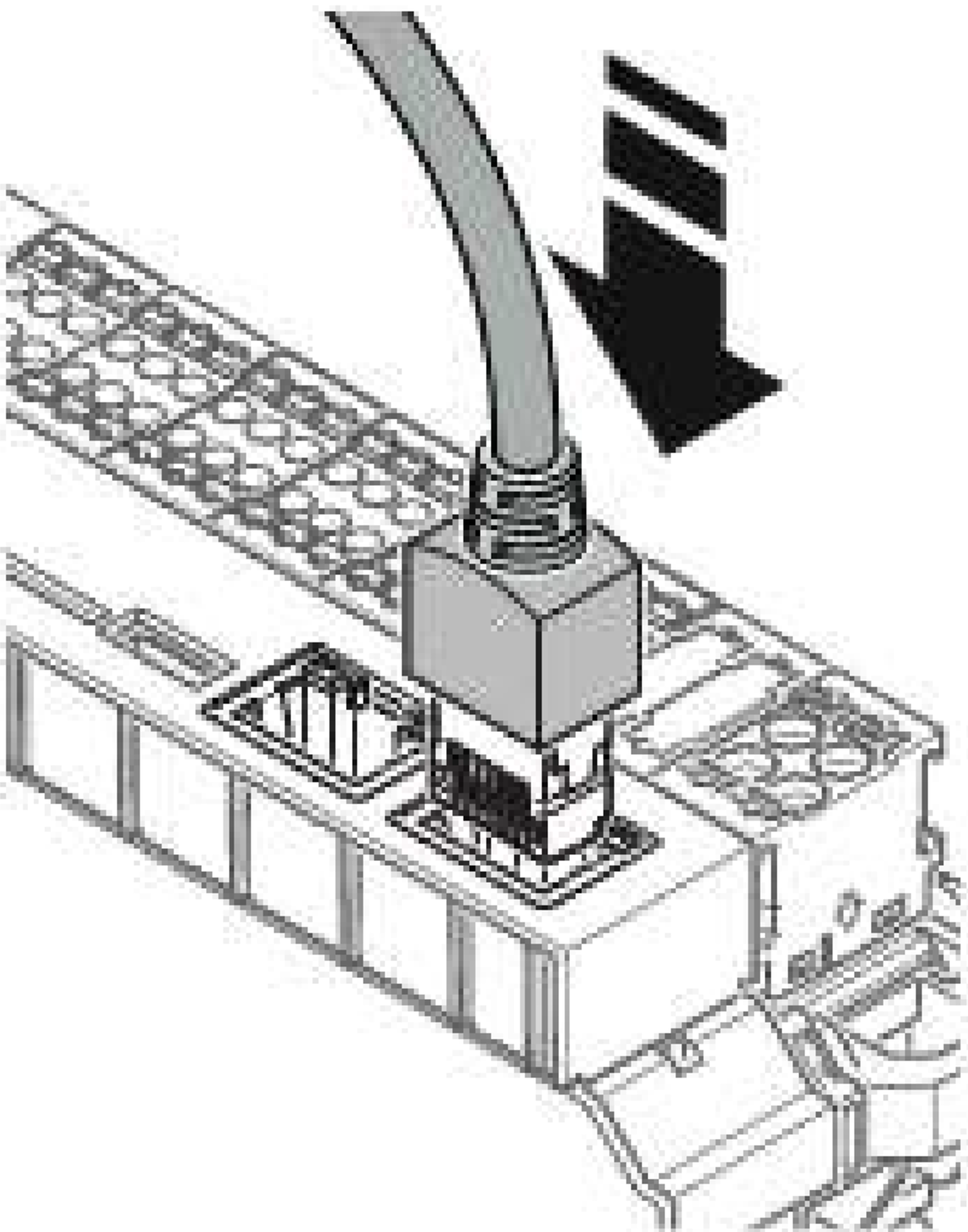

Le câble Ethernet du réseau peut être connecté au port eth0 de la manière suivante :
Configuration locale
Via le portail web EV3000
Accessible à l'adresse suivante : http://ev3000.local/
1. Se connecter avec ses identifiants
Les informations d'identification et les autorisations par défaut sont les suivantes :
Rôle de l'utilisateur | Login / mot de passe par défaut | Droits de l'homme |
|---|---|---|
Invité | - / - | Accès en lecture seule au tableau de bord |
Utilisateur | utilisateur / utilisateur | Tous les droits d'accès en lecture seule, la facturation des rejets, l'édition des listes blanches, le téléchargement des fichiers journaux. |
Opérateur | opérateur / opérateur | Droits de l'utilisateur, plus les paramètres nécessaires au fonctionnement et au démarrage local (réseau, backend, gestion de la charge), mises à jour du logiciel |
Fabricant | fabricant / fabricant | Aucune restriction |

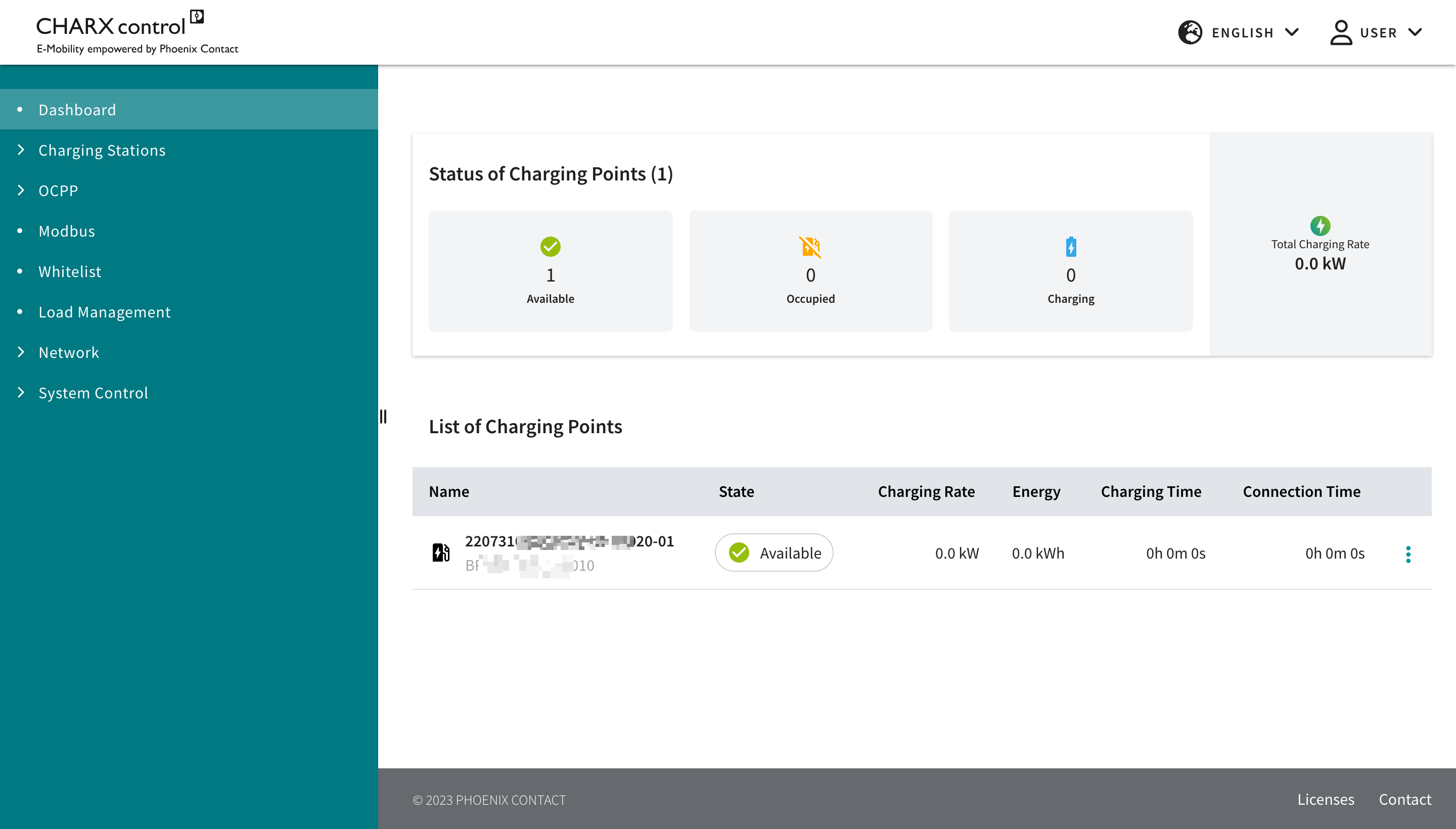

Après vous être connecté, vous verrez apparaître un tableau de bord, tel que celui présenté ci-dessous :
2. Assurez-vous que la communication Modbus TCP/IP est activée.

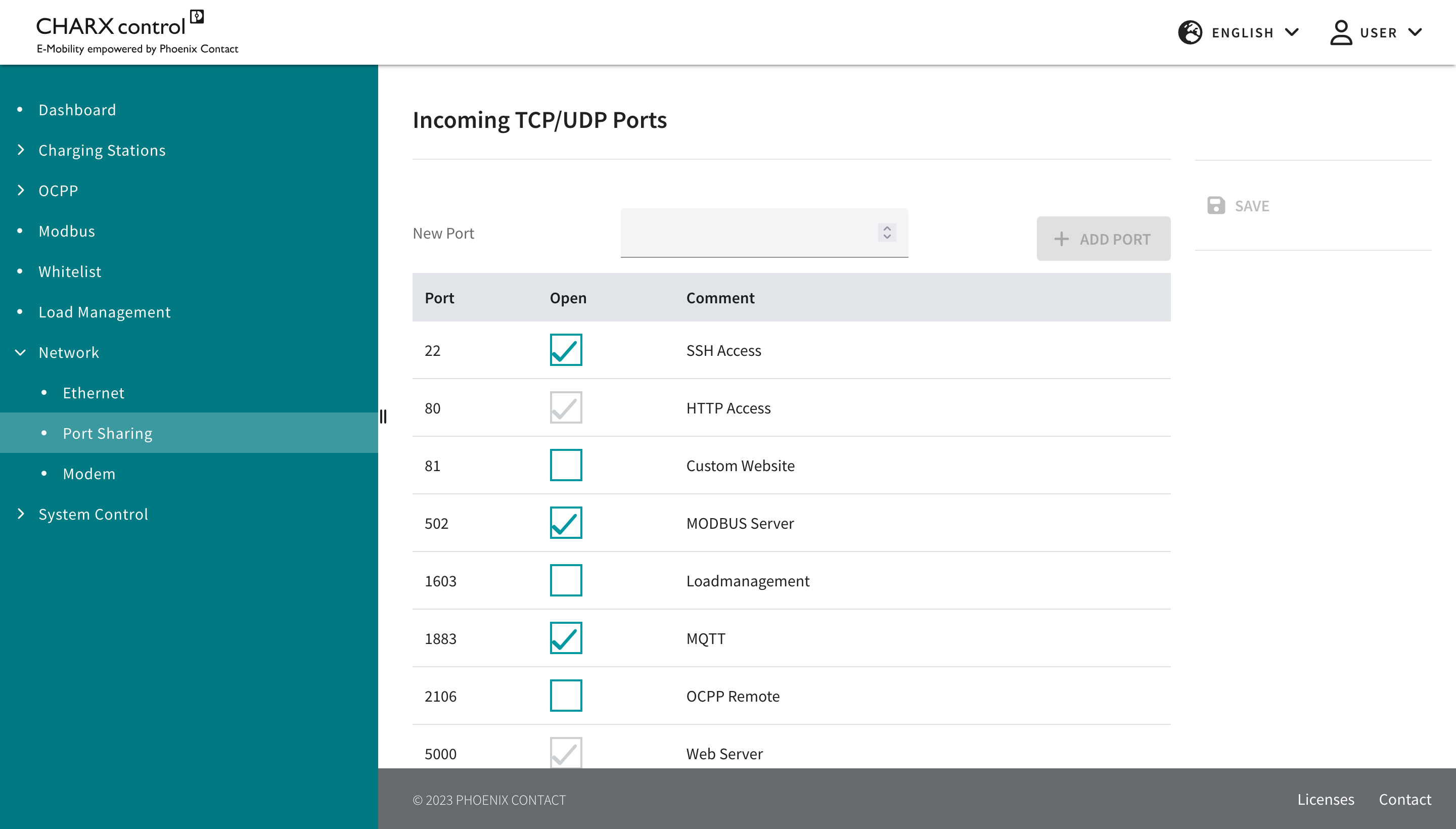

Les configurations réseau se trouvent sous l'onglet Réseau, puis Partage de port. Assurez-vous que le serveur MODBUS (port 502) est activé.
3. Vérifier que les paramètres modbus sont corrects

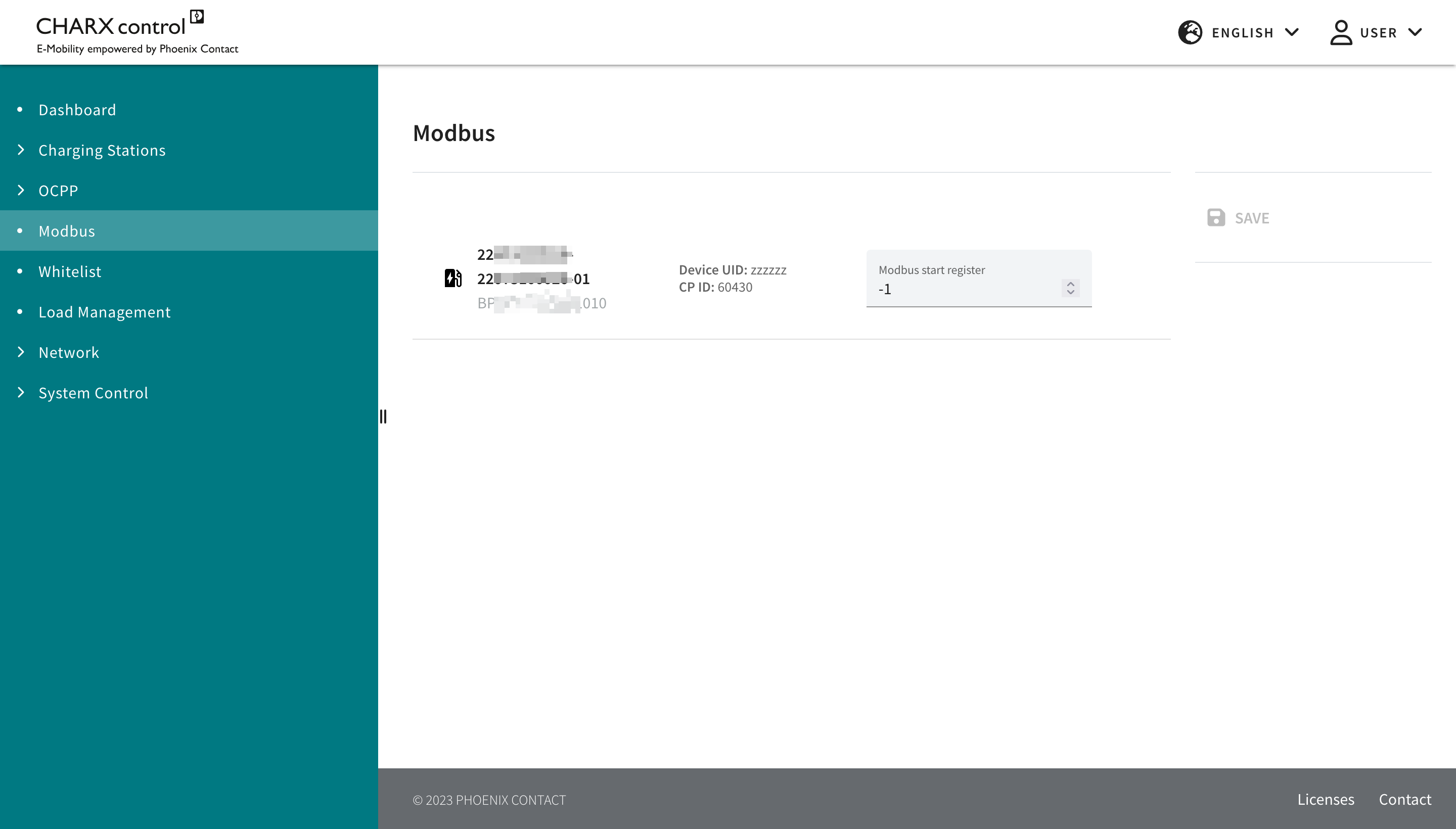

Dans l'onglet Modbus, tous les points de charge doivent être visibles et le registre de démarrage doit être réglé sur -1 (à moins qu'une configuration spécifique ne soit en place, si c'est le cas, demandez de l'aide à LIFEPOWR).
4. Vérifier le service du serveur modbus

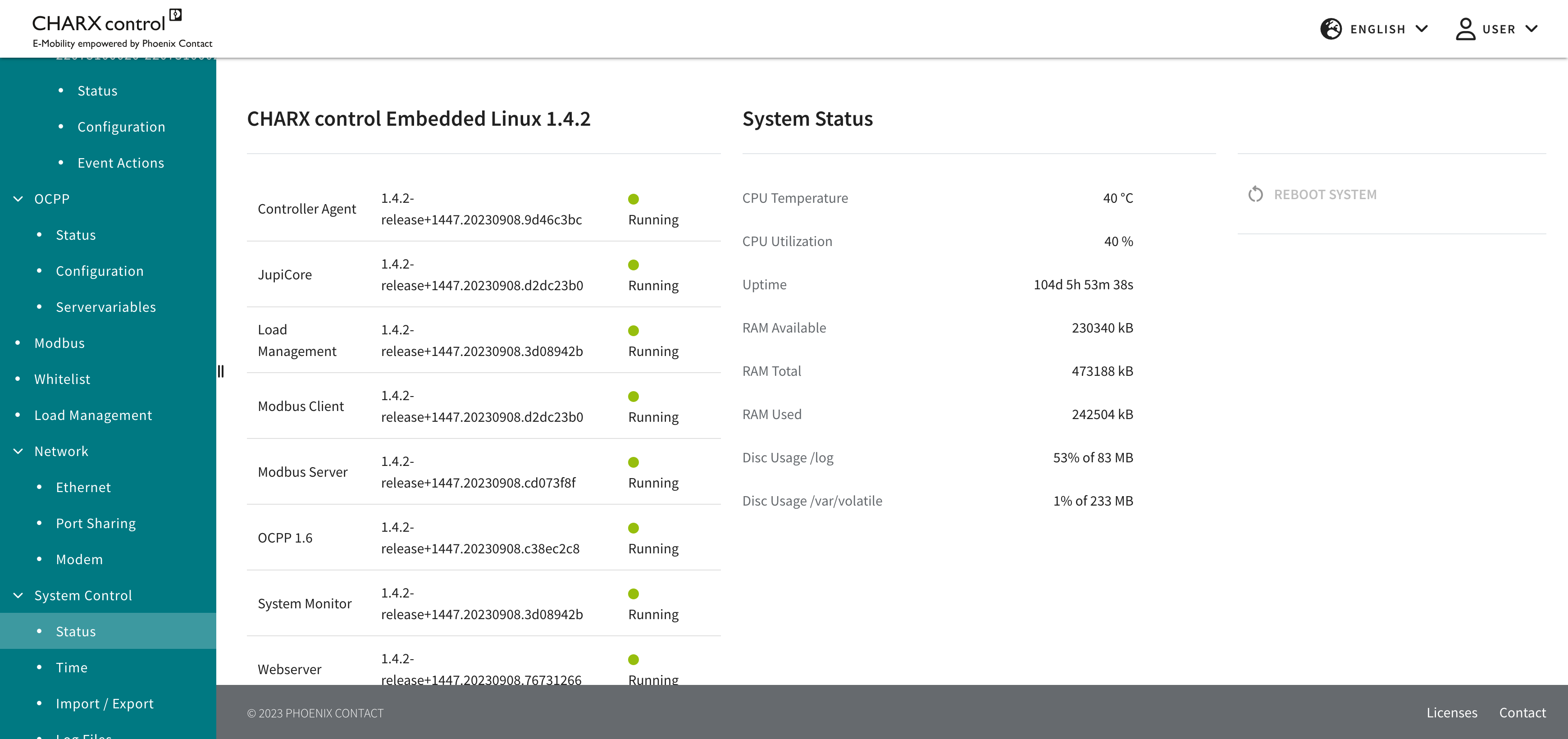

Dans System Control ⇒ Status, assurez-vous que le service Modbus Server est en cours d'exécution.
Ressources utiles
Manuel d'installation et d'utilisation du CHARX SEC-3000 (peut être obsolète, consultez le site Web ci-dessous pour obtenir la documentation la plus récente) : pdf
Page produit CHARX SEC-3000 :
https://www.phoenixcontact.com/en-pc/products/ac-charging-controller-charx-sec-3000-1139022
