Configuration monophasée avec l'EHA-G20
Vous branchez cet onduleur comme un onduleur standard. GoodWe appareil, en deux parties.
-

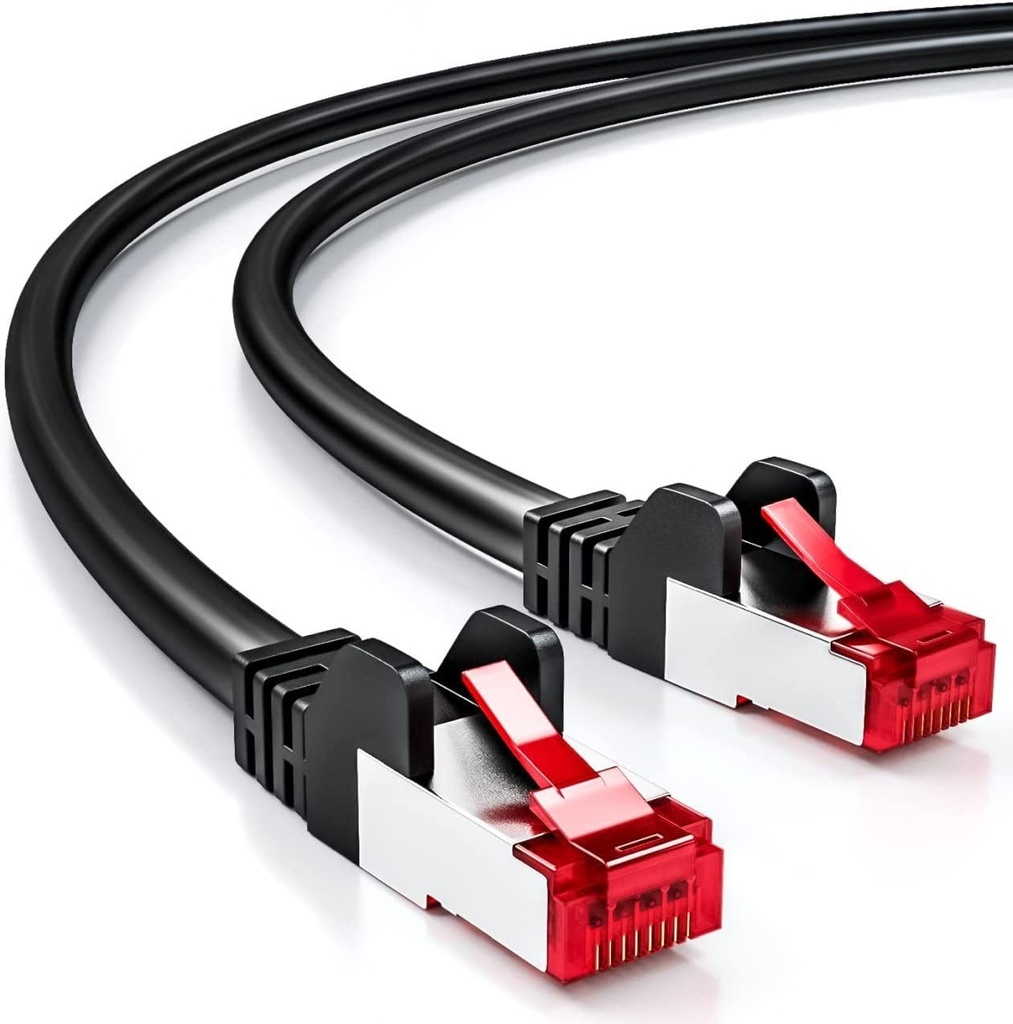

Câble S/FTP (LSF2) : une extrémité se branche sur le connecteur RJ45 femelle du GoodWe Le dongle noir (LMGS) se connecte de l'autre côté au port RS485/EMS de l'onduleur.
-
GoodWe Clé USB noire (LMGS) : connecteur USB dans l’un des quatre ports USB de l’appareil. FlexiObox .
Remarque : Si vous choisissez FlexiO , alors c'est possible GoodWe La borne de recharge ne peut plus être contrôlée par l'onduleur en mode solaire. Les deux utilisent le même connecteur.
GoodWe modules de batterie ESA
Les modules de batterie ESA GW5.1-BAT-D-G20 et GW8.3-BAT-D-G20 intègrent un convertisseur CC-CC. En cas de retour à une configuration de batterie standard, la puissance disponible est surestimée. Veuillez donc suivre les étapes ci-dessous.
Configuration monophasée avec l'EHA-G20
-
Accédez à la configuration de la batterie dans le portail installateur.
-
Choisissez le type de batterie qui correspond à votre module :
-
GoodWe ESA GW5.1-BAT-D Monophasé pour les modules GW5.1-BAT-D-G20 et GW5.1-BAT-D-G21,
-
GoodWe ESA GW8.3-BAT-D Monophasé pour les modules GW8.3-BAT-D-G20 et GW8.3-BAT-D-G21.
-
-
Définissez le nombre de blocs-batteries sur le nombre total de modules de batterie installés.
