ES G2 et ET G2

Pour un GoodWe ES G2 (ES20) ou ET G2 vous combinez deux parties.

GoodWe Dongle noir [LMGS]
Câble de patch S-FTP%20%20%20%20%282m%29?unique=72284f9

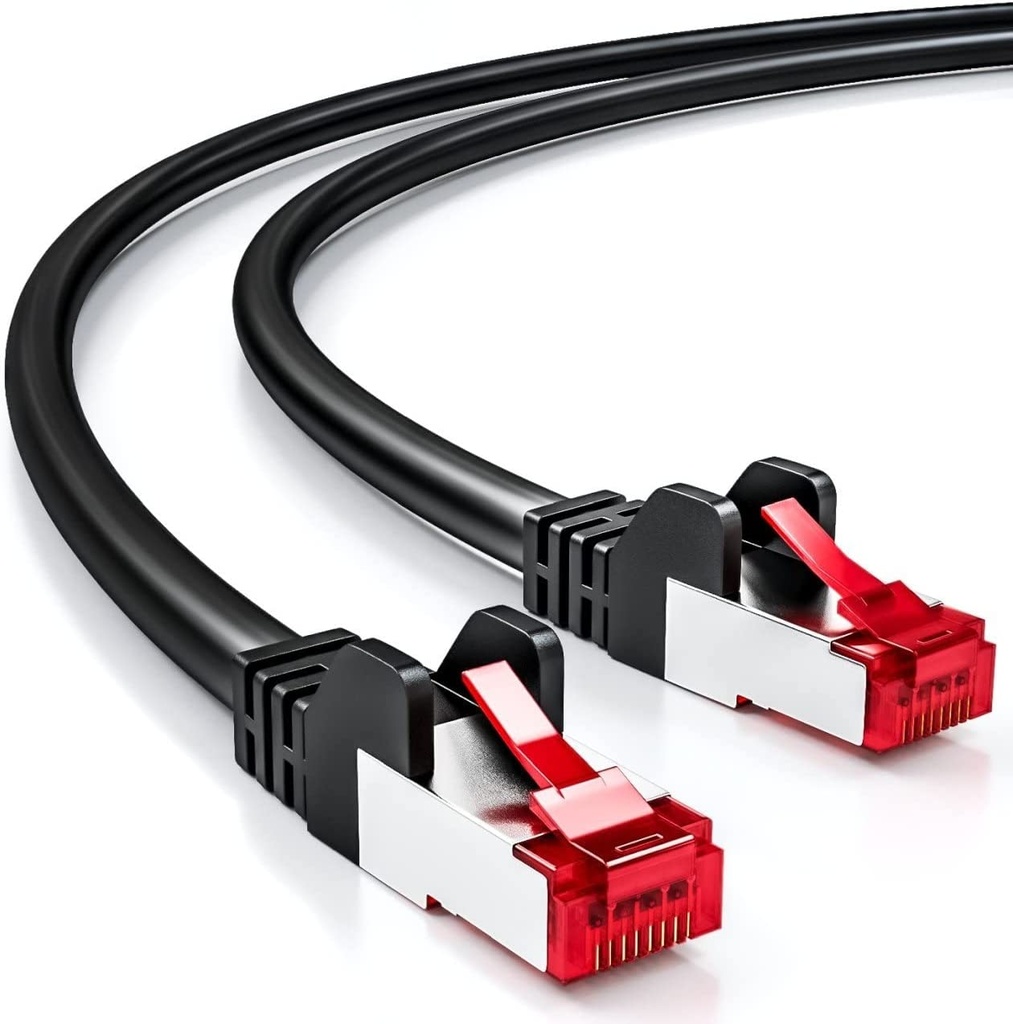

Câble S/FTP [LSF2]

  1. Retirez le connecteur RJ45 d'une extrémité du câble S/FTP (LSF2) et dénudez le câble jusqu'à ce que vous voyiez les huit fils colorés.

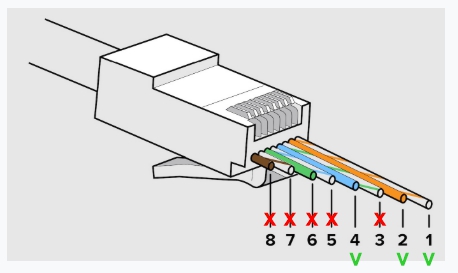

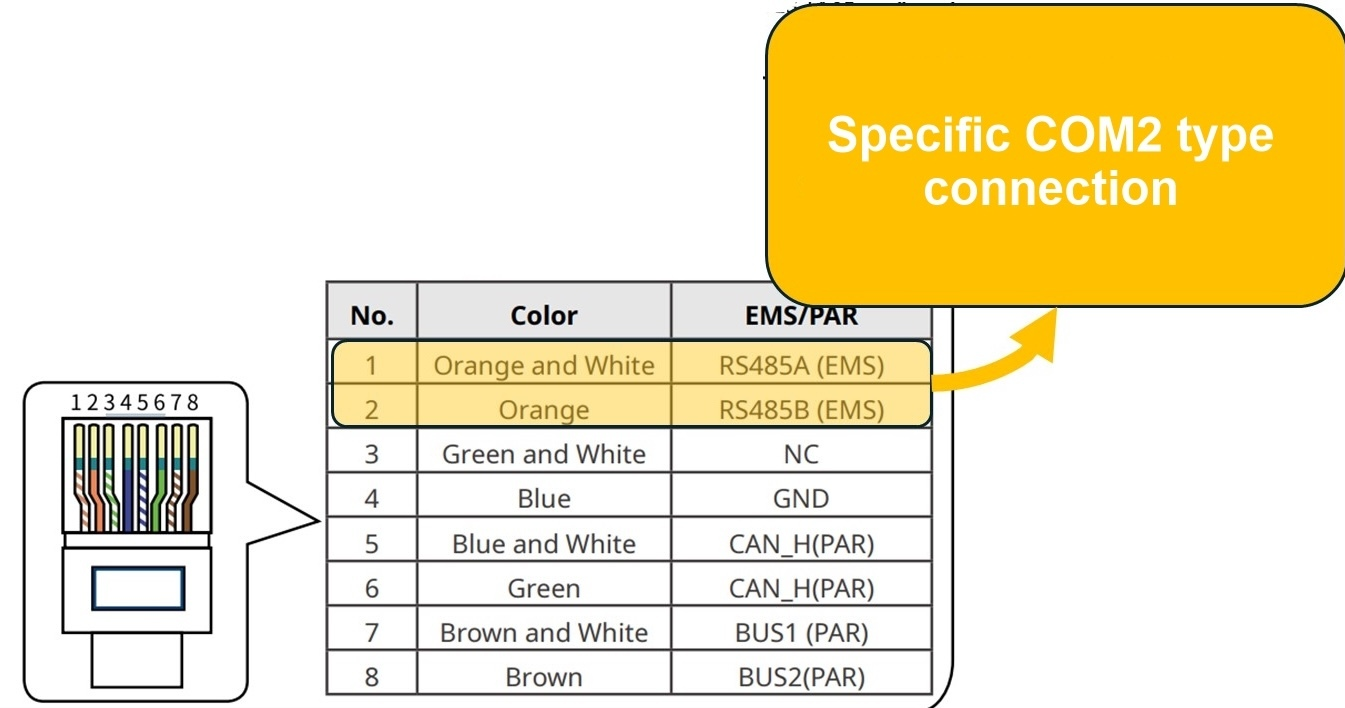

  1. Sertissez un nouveau RJ45 sur ce côté dénudé et connectez uniquement ces fils : orange / blanc à la broche 1 du RJ45, orange à la broche 2 du RJ45, bleu à la broche 4 du RJ45.

Remarque : Ne connectez aucun des cinq autres fils au connecteur RJ45. Ils interfèrent avec le signal de communication.

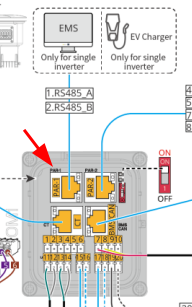

  1. Branchez le câble RJ45 dans la prise EMS/PAR la plus à gauche de l'onduleur.

ET G2
ES G2

  1. Connectez le connecteur RJ45 de l'autre côté au connecteur RJ45 femelle de l'appareil. GoodWe Dongle noir (LMGS).

  1. Insérez le connecteur USB du LMGS dans l'un des quatre ports USB de l'appareil. FlexiObox .
