Modbus pour monophasé standard GoodWe onduleurs
Pour une norme GoodWe Lorsqu'on convertit un onduleur, on combine deux composants.
-

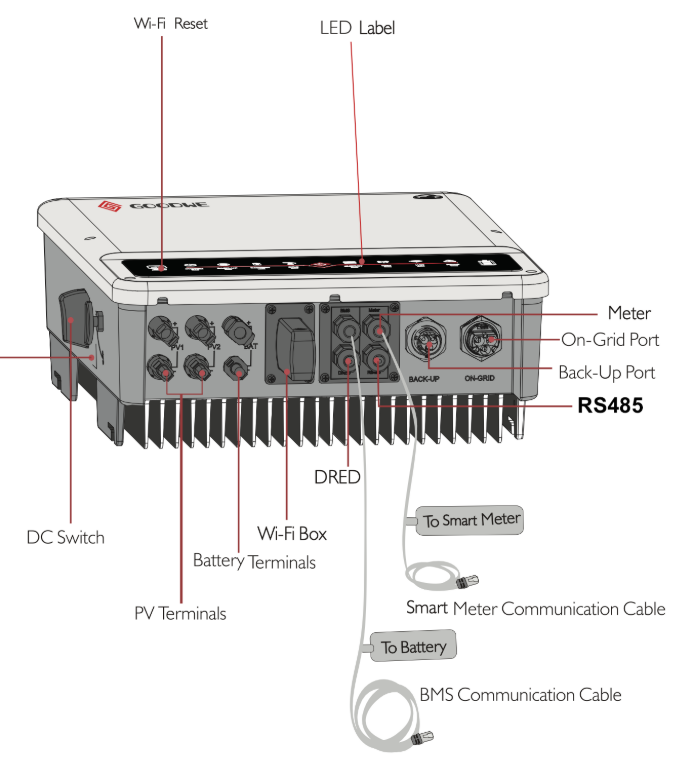

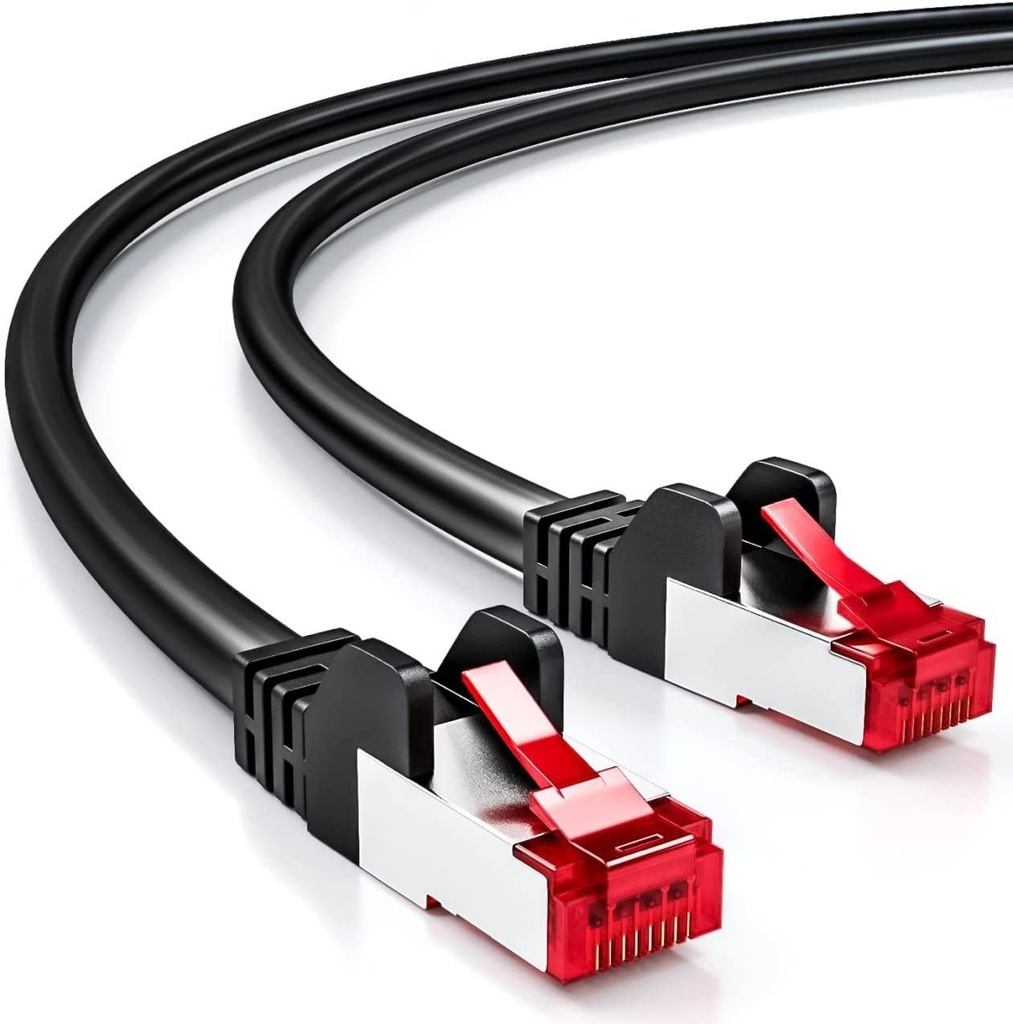

Câble S/FTP (LSF2) : une extrémité se branche sur le connecteur RJ45 femelle du GoodWe Le dongle noir (LMGS) se connecte de l'autre côté au port RS485/EMS de l'onduleur.
-
GoodWe Clé USB noire (LMGS) : connecteur USB dans l’un des quatre ports USB de l’appareil. FlexiObox
Si vous utilisez vous-même un câble FTP, veillez à utiliser un câble réseau blindé (CAT6 blindé minimum). Ce blindage préserve la qualité de ce type de connexion série.
Modbus pour triphasé GoodWe onduleurs
Pour un système triphasé GoodWe Un onduleur combine trois composants :
(non vendu par LIFEPOWR)
-
Retirez le connecteur RJ45 d'une extrémité du câble S/FTP (LSF2) et dénudez le câble jusqu'à ce que vous voyiez les huit fils colorés des paires torsadées.
-

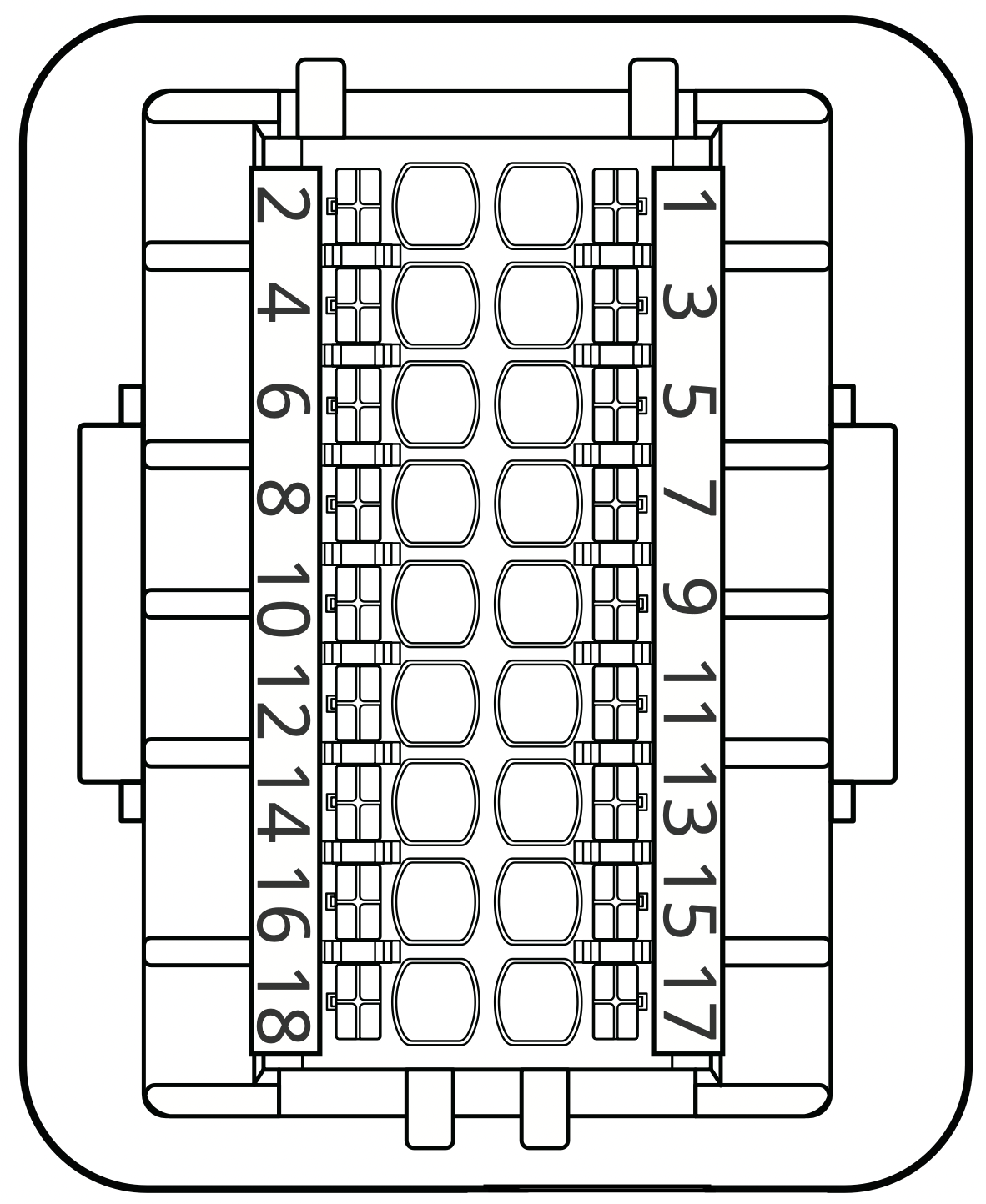

Connectez-vous au connecteur du fabricant : les fils orange / blanc et vert / blanc ensemble à la broche 1 , et les fils orange et vert ensemble à la broche 2 .
-
Branchez ce connecteur sur le triphasé. GoodWe onduleur.
-
Connectez l'autre extrémité du câble au connecteur RJ45 femelle de la GoodWe Dongle noir (LMGS).
-
Insérez le connecteur USB du LMGS dans l'un des quatre ports USB de l'appareil. FlexiObox .
Conseil : utilisez une gaine thermorétractable sur les conducteurs internes du câble S/FTP.
GoodWe Installation d'un compteur intelligent
Consultez le manuel suivant : Installation du compteur intelligent GoodWe
