ETA G20 (triphasé)

Configuration triphasée avec l'ETA-G20

Pour connecter cet onduleur, vous avez besoin de 3 pièces :

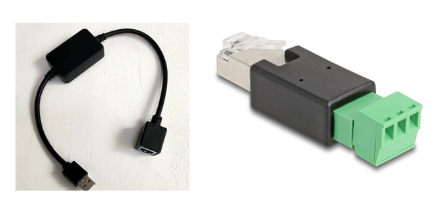

Connecteur LMGS + LMA1

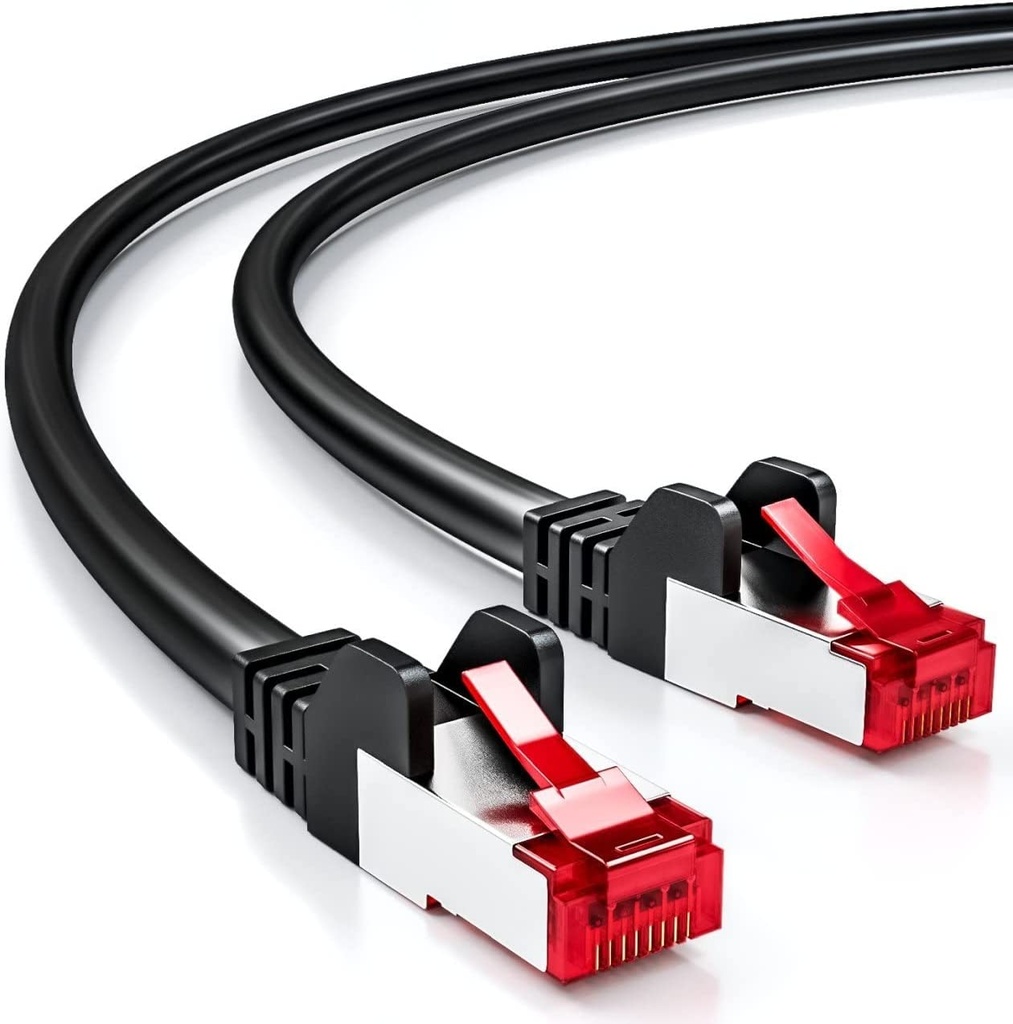

Câble de patch S-FTP%20%20%20%20%282m%29?unique=72284f9
Câble S/FTP LSF2

Connexion côté onduleur

Le raccordement au réseau triphasé GoodWe L'ESA fonctionne via le port COM2 de l'onduleur.

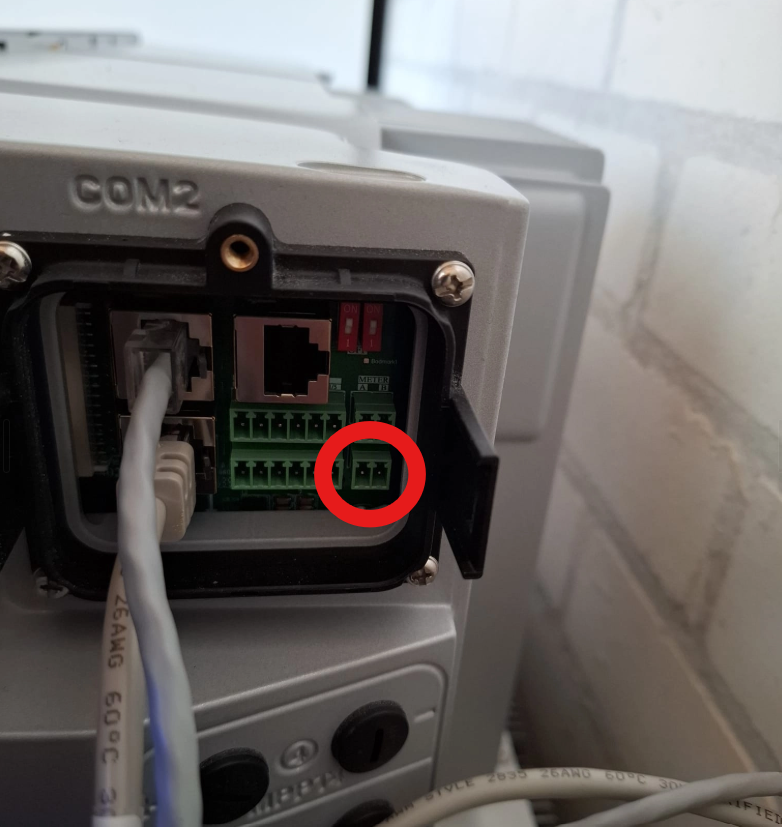

Le port COM2 est composé de plusieurs sections. Vous utilisez la section G en bas à droite, avec les broches PIN1 et PIN2 .

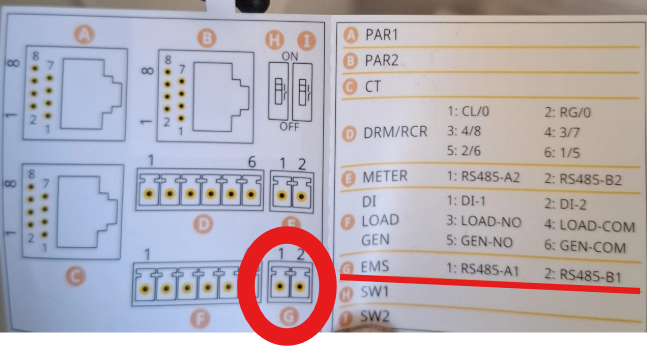

Broche 1 = RS485-A, broche 2 = RS485-B. Vous trouverez la même dénomination sur le connecteur LMA1 utilisé pour la connexion à… FlexiObox aller.

Connexion sur le côté du FlexiObox

  1. Prenez le câble S/FTP (ou un câble CAT6 blindé) et coupez les deux connecteurs.

  2. Un côté se connecte aux broches PIN1 et PIN2 de GoodWe onduleur tel que décrit ci-dessus.

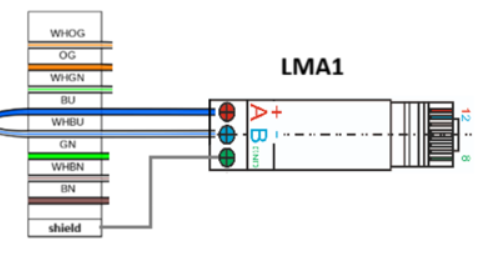

    Exemple : Fil bleu de la broche 1 à la broche 1 LMA1 PINA + Fil bleu / blanc de la broche 2 à la broche 2 LMA PINB.



  1. L'autre extrémité se connecte au connecteur LMA1 , que vous branchez sur le câble LMGS.

  2. Connectez l'extrémité USB du câble LMGS à l'un des ports USB de l'appareil. FlexiObox .

Remarque : Si vous choisissez FlexiO , alors c'est possible GoodWe La borne de recharge ne peut plus être contrôlée par l'onduleur en mode solaire. Les deux utilisent le même connecteur.


GoodWe modules de batterie ESA

Les modules de batterie ESA GW5.1-BAT-D-G20 et GW8.3-BAT-D-G20 intègrent un convertisseur CC-CC. En cas de retour à une configuration de batterie standard, la puissance disponible est surestimée. Veuillez donc suivre les étapes ci-dessous.


Configuration triphasée avec l'ETA-G20

  1. Accédez à la configuration de la batterie dans le portail installateur.

  2. Choisissez le type de batterie qui correspond à votre module :

    1. GoodWe ESA GW5.1-BAT-D Triphasé pour GW5.1-BAT-D-G20 et GW5.1-BAT-D-G21,

    2. GoodWe ESA GW8.3-BAT-D Triphasé pour GW8.3-BAT-D-G20 et GW8.3-BAT-D-G21,

    3. GoodWe ESA GW6.0-BAT-D-G20 Triphasé pour GW6.0-BAT-D-G20, GoodWe ESA

    4. GW9.0-BAT-D-G20 Triphasé pour GW9.0-BAT-D-G20.

  1. Définissez le nombre de blocs-batteries sur le nombre total de modules de batterie installés.
