1. Guide de connexion

1.1. Schéma de raccordement simplifié

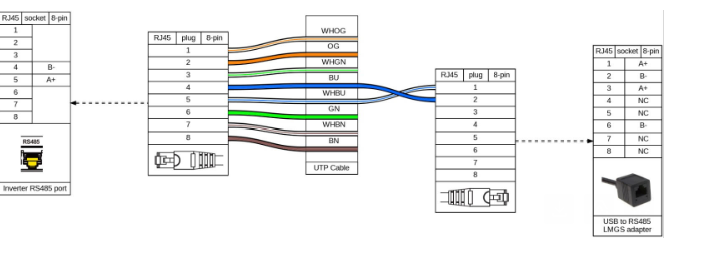

1.2. Comment raccorder FlexiO l'onduleur à FlexiO

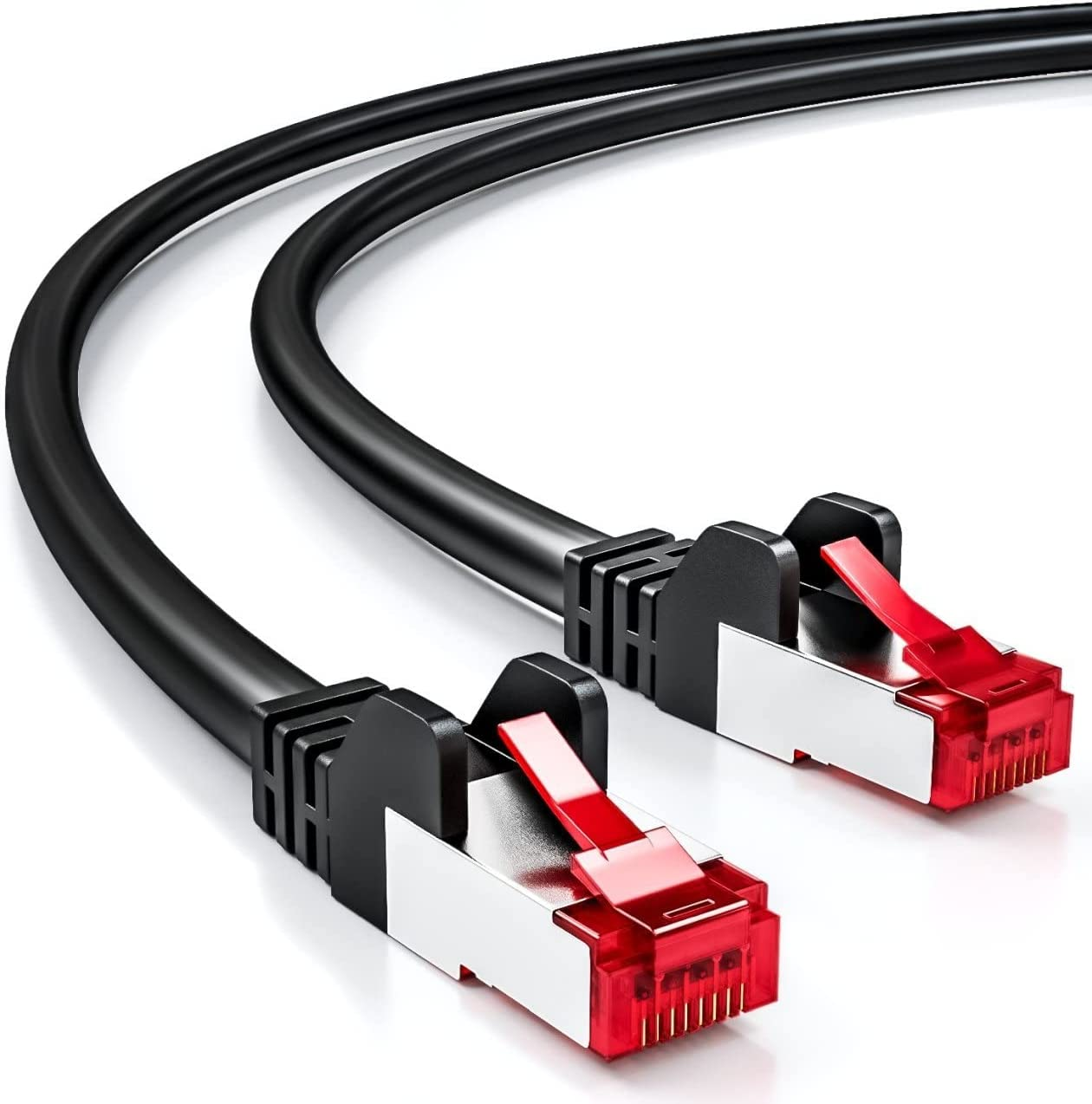

• Utilisez un câble S/FTP [LSF2], un dongle LMA1 et un dongle LMGS

• Placez le câble SFTP dans le port RS485 de l'onduleur, comme décrit ci-dessous.


Pour la connexion à la communication RS485, veuillez suivre les étapes ci-dessous :

1. Desserrez les presse-étoupes du couvercle de connexion COM, puis dévissez les 4 vis
   du couvercle de connexion COM.

2. Faites passer les câbles de communication par les presse-étoupes du couvercle de la connexion COM, ne serrez pas les écrous pivotants des presse-étoupes.
   Insérez les fiches RJ45 dans les prises RJ45 correspondantes.

3. Placez le couvercle de connexion COM contre le boîtier de l'onduleur et serrez les 4 vis, puis fixez l'écrou pivotant des presse-étoupes.

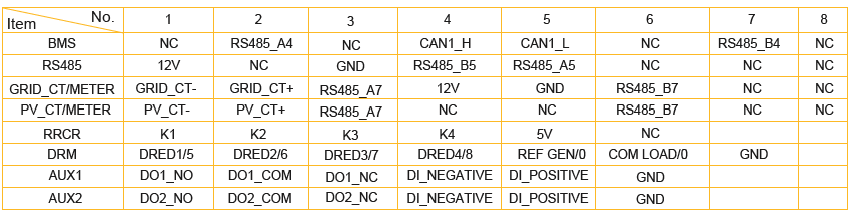

   Définition des broches des ports de communication :

• coupez l'autre extrémité du câble SFTP et connectez le fil blanc/bleu à la broche 1 du connecteur LMA1. Le fil bleu va à la broche 2 et le blindage va à la masse (GND).

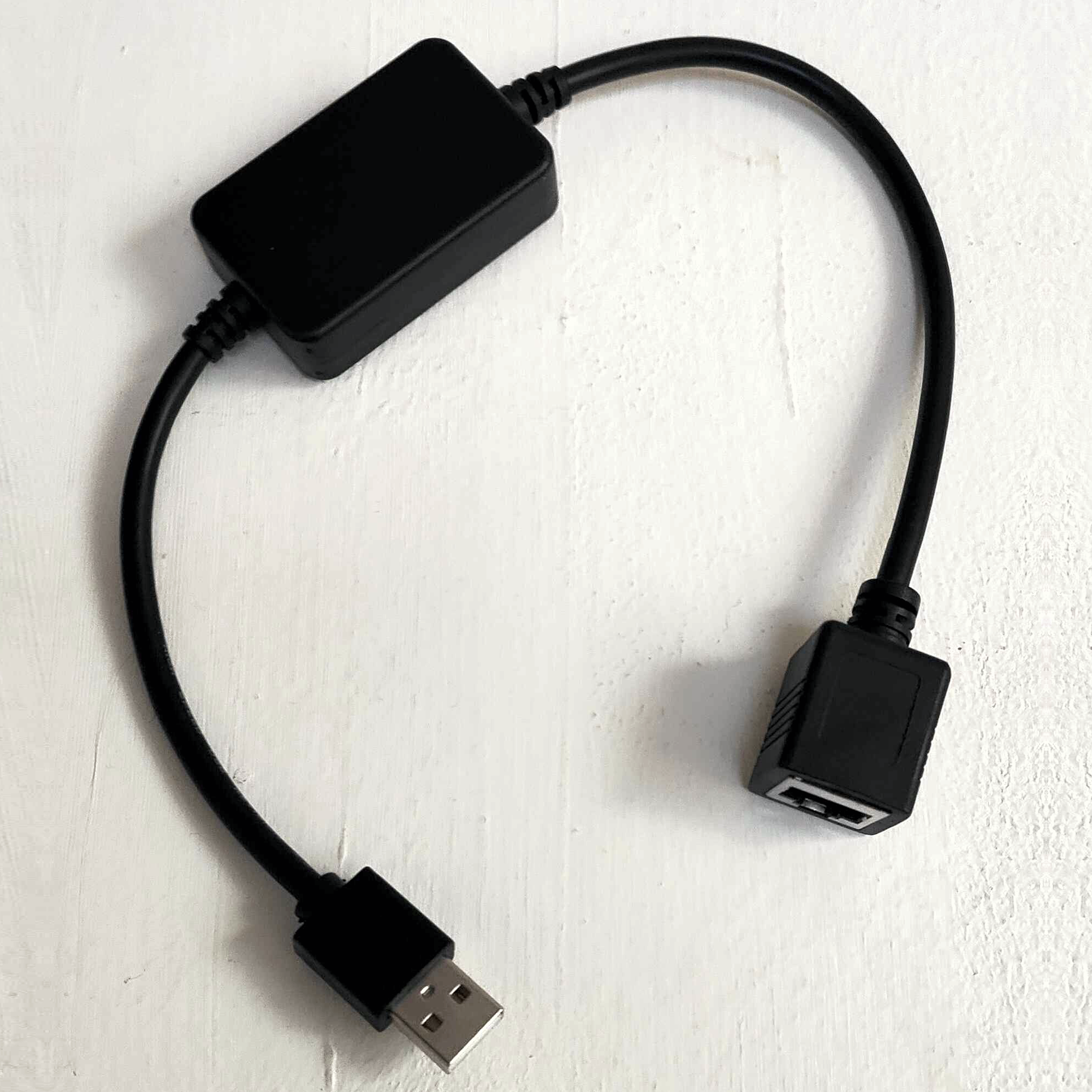

• Connectez l'adaptateur LMA1 au connecteur RJ45 du dongle LMGS.

• Connectez le connecteur USB du LMSG à un port USB libre sur la FlexiObox

3. Guide d'activation Modbus

Pour activer Modbus sur l'onduleur Alpha ESS, contactez le service d'assistance Alpha ESS et demandez une mise à jour du micrologiciel. Indiquez le numéro de série de l'onduleur.
