SolaX X1/X3 Hybride G4

1. Support Modbus

Les types de communication suivants peuvent être utilisés pour connecter l'onduleur à la FlexiObox:

(option 1 - préférée) Modbus RTU : RS485

Se connecter à l'onduleur à l'aide du Black Dongle [LMGS] combiné à l'adaptateur Solax [LMA2].

Vous pouvez maintenant connecter un câble SFTP entre l'adaptateur LMA2 et l'onduleur Solax.



Dongle noir [LMGS]

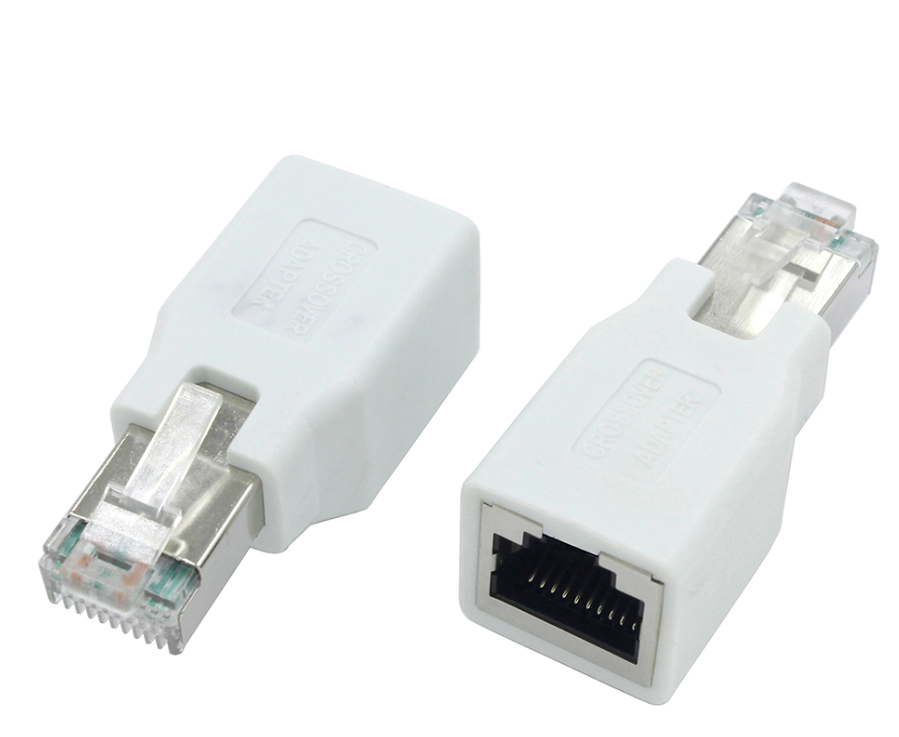

Adaptateur Solax [LMA2]

En rapport : Où commander ce produit.

(option 2) Modbus TCP : Ethernet

Connectez-vous à l'onduleur en utilisant le réseau local Ethernet ou Wi-Fi.

Pour ce type de connexion, suivre la configuration Modbus TCP (chapitre 2).


2. Configuration et connexion de l'onduleur

(option 1 - préférée) Modbus RTU : RS485

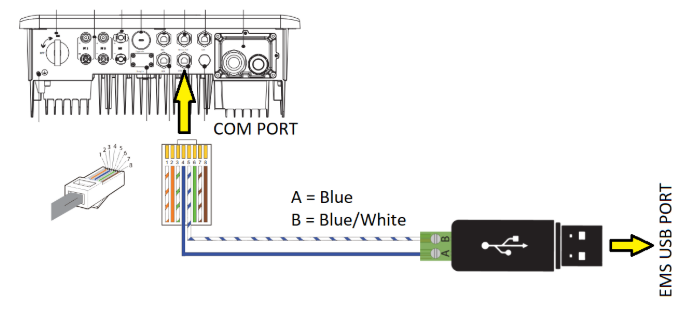

L'onduleur SolaX X1 Hybrid G4 prend en charge les connexions Modbus RTU en utilisant le port COM RJ45 de l'onduleur.

La connexion Modbus est désactivée par défaut et doit être activée sur l'onduleur en accédant à l'interface utilisateur.

  1. Mettre l'onduleur hors tension

  2. Branchez le connecteur RJ45 du câble Ethernet sur le port COM de l'onduleur.


  1. Branchez le connecteur RJ45 dans l'adaptateur SolaX [LMA2] (connecteur femelle) et branchez l'adaptateur SolaX [LMA2] (connecteur mâle) dans le Black Dongle [LMGS] (connecteur femelle).

    Branchez l'autre extrémité du câble (USB) sur la FlexiObox.
    Vous pouvez choisir les 4 ports USB que vous souhaitez utiliser (2 ports USB 2.0 noirs et 2 ports USB 3.0 bleus).

  2. Branchez la clé USB dans le FlexiObox.
    Vous pouvez choisir les 4 ports USB que vous souhaitez utiliser (2 ports USB 2.0 noirs et 2 ports USB 3.0 bleus).

  3. Mise sous tension de l'onduleur

  4. Activez Modbus en utilisant le menu de l'écran du variateur pour configurer la fonction du port COM
    Accédez à l'option « Com port select » :

Paramètres >> Paramètres de fabrication >> Sélection du port de communication

et sélectionnez Modbus

  1. La FlexiObox détectera l'onduleur une fois la connexion établie.


(option 2) Modbus TCP : Ethernet

  1. Connecter le dongle Pocket Wi-Fi ou Pocket LAN à l'onduleur

  2. Suivez les instructions du fabricant pour connecter le dongle au même sous-réseau que la FlexiObox

  3. Une fois connecté, aucune configuration supplémentaire n'est nécessaire pour activer le Modbus et l'onduleur sera automatiquement détecté par FlexiO
