Solinteg

Ce guide d'intégration est compatible avec les appareils suivants :

• Solinteg INTEG M - série

1. Câblage

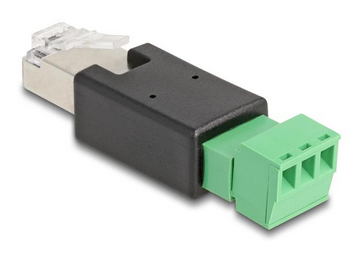

1. Se connecter à l'onduleur à l'aide du Black Dongle [LMGS] combiné à l'adaptateur RTU [LMA1].

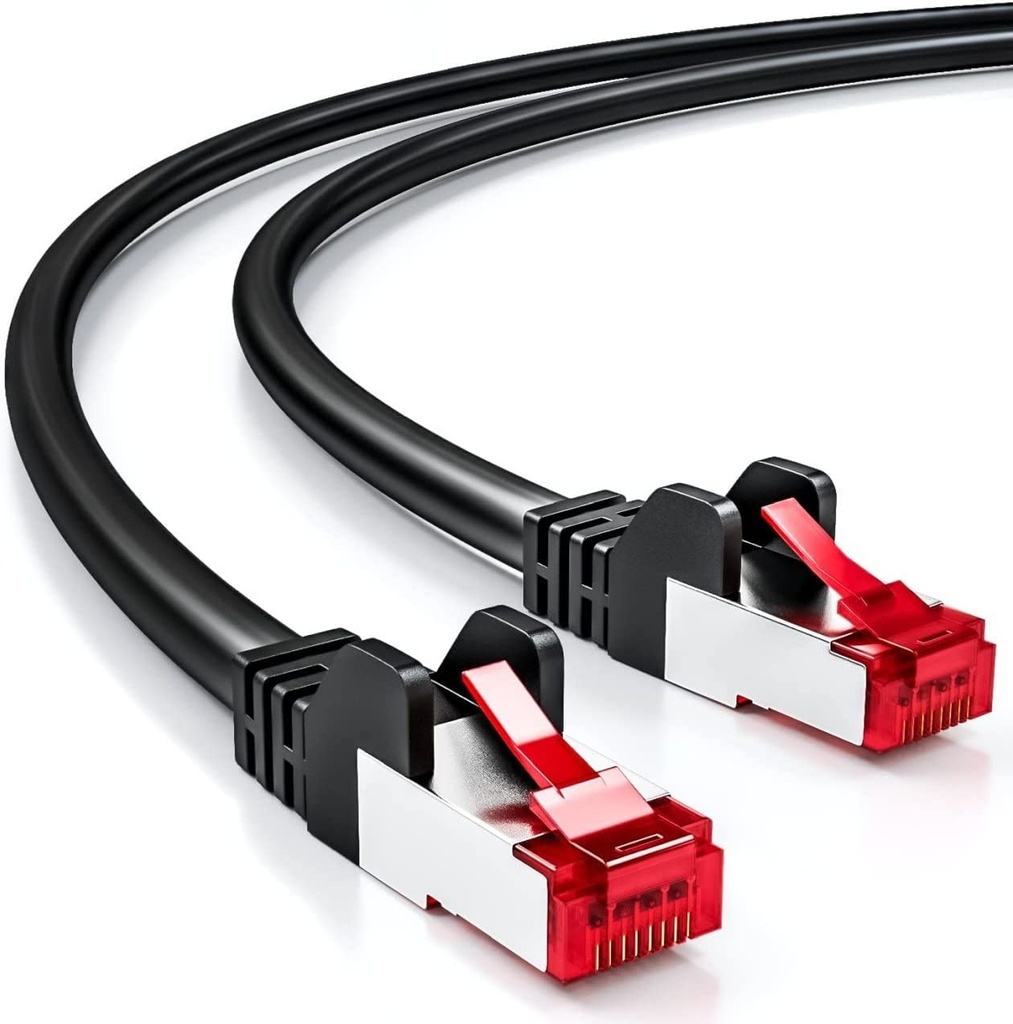

2. Dénuder un câble SFTP/UTP des deux côtés.

3. connecter le fil bleu à la borne A de l'adaptateur LMA1. Et le fil bleu/blanc sur la borne B.

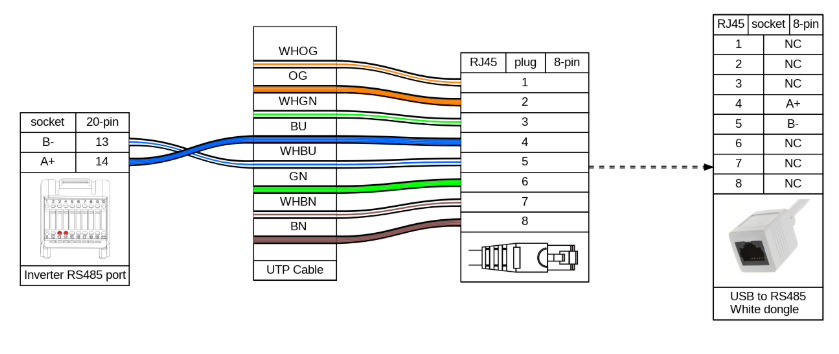

4. À l'autre extrémité du câble, connectez le fil bleu/blanc à la broche 13 du connecteur et le fil bleu plein à la broche 14 de l'onduleur.

5. Enfin, branchez l'extrémité USB du dongle sur n'importe quel port USB disponible de la FlexiObox et connectez le LMGS avec le dongle LMA1.




2. Activer le modbus

Le Modbus est activé par défaut, aucune configuration supplémentaire n'est nécessaire.
