Ce guide d'intégration est compatible avec les produits Fronius suivants :

  • Fronius Symo GEN24

  • Fronius Primo GEN24


1. Support Modbus

Les types de communication suivants peuvent être utilisés pour connecter l'onduleur à la FlexiObox:

(option 1 - préférée) Modbus RTU : RS485

Connectez l'onduleur à l'aide du Black Dongle [LMGS] combiné à l'adaptateur Fronius [LMA2].

Dongle noir [LMGS]



Adaptateur Fronius [LMA2]

Par défaut, la communication Modbus est désactivée et doit être activée à l'aide de l'interface utilisateur : voir section 2.

En rapport : Où commander ce produit.


(option 2) Modbus TCP : Ethernet

Connectez-vous à l'onduleur en utilisant le réseau local Ethernet ou Wi-Fi.

2. Activer le Modbus sur l'onduleur

Interface utilisateur de l'onduleur Fronius

Accéder à l'interface utilisateur de l'onduleur

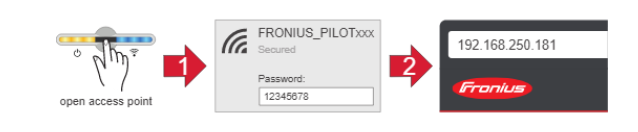

  1. Appuyez une fois sur le capteur optique situé à l'avant de l'onduleur pour activer le point d'accès Wi-Fi.
    La LED de droite clignote en bleu lorsque le point d'accès est actif.

  2. Connectez votre ordinateur portable / tablette / smartphone au réseau WLAN "fronius_3xxxxxxx" (clé réseau : 12345678).

  3. Saisissez l'adresse IP suivante dans la barre d'adresse de votre navigateur (par exemple Google Chrome) : "192.168.250.181".

  4. Ouvrir l'interface web de l'onduleur

  5. Sélectionnez la rubrique "Communication"

  6. Ouvrir le menu "Modbus

(option 1 - préférée) Modbus RTU :

  1. Sous "Modbus RTU interface 1", sélectionnez l'option "SLAVE".

  2. Activer "Contrôle de l'onduleur via Modbus"

  3. Régler le "débit en bauds" sur "9600" (par défaut)

  4. Régler la "Parité" sur "Aucune" (par défaut)

  5. Régler "Adresse de l'onduleur" sur "1" (par défaut)

  6. Régler "Adresse du compteur" sur "200" (par défaut)

(option 2) Modbus TCP :

  1. Activer l'option "Esclave comme Modbus TCP".

  2. Activer "Contrôle de l'onduleur via Modbus"

  3. Régler le "port Modbus" sur "502" (par défaut)

  4. Régler "Adresse du compteur" sur "200" (par défaut)

3. Câblage

Vous pouvez ignorer ce chapitre si l'onduleur est déjà connecté au réseau local et communique donc avec FlexiObox via Ethernet ou Wi-Fi.
Sinon, veuillez suivre les étapes ci-dessous.

(option 1 - préférée) Modbus RTU :

Connectez la FlexiObox par RS485 en utilisant le Black Dongle [LMGS] combiné à l'adaptateur Fronius [LMA2].

Retirez le capot de l'onduleur en suivant les instructions du manuel d'utilisation du fabricant.
Débranchez le connecteur du bornier Modbus de la carte de communication.

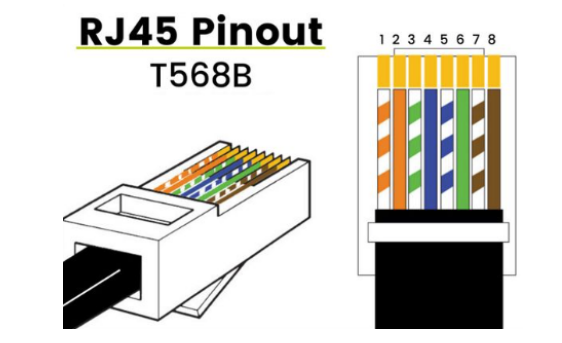

Sertissez un connecteur RJ45 à l'une des extrémités d'un câble UTP ou S/FTP de longueur appropriée, conformément à la norme T568B.



De l'autre côté du câble S/FTP, connectez :

  • le fil bleu à la borne M1+ de l'onduleur

  • le fil bleu/blanc à la borne M1-

Le port M0 peut être utilisé si le port M1 n'est pas disponible.

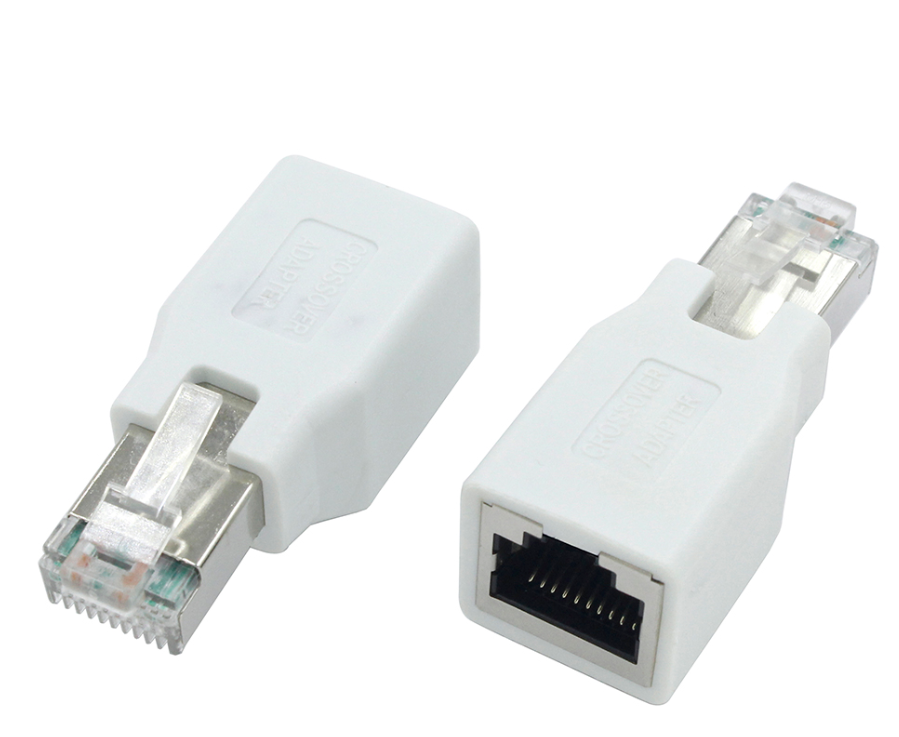

Branchez le connecteur RJ45 dans l'adaptateur Fronius [LMA2] (connecteur femelle) et branchez l'adaptateur Fronius [LMA2] (connecteur mâle) dans le Black Dongle [LMGS] (connecteur femelle).

Branchez l'autre extrémité du câble (USB) sur la FlexiObox.
Vous pouvez choisir les 4 ports USB que vous souhaitez utiliser (2 ports USB 2.0 noirs et 2 ports USB 3.0 bleus).


(option 2) Modbus TCP :

Connecter la FlexiObox en utilisant le réseau local.

Suivez les instructions du fabricant pour connecter l'onduleur au réseau local via Ethernet ou Wi-Fi.


L'onduleur ainsi que FlexiObox doivent se trouver sur le même sous-réseau (réseau local).
Voir également FlexiObox notions de base sur les réseaux


4. Assistance technique

Visitez la page d'assistance.
