Fox ESS

Ce guide d'intégration est compatible avec les onduleurs Fox ESS suivants :

• H1-G2

• H1-G2-WL

• H3-Smart

• P3-Smart

1. Support Modbus

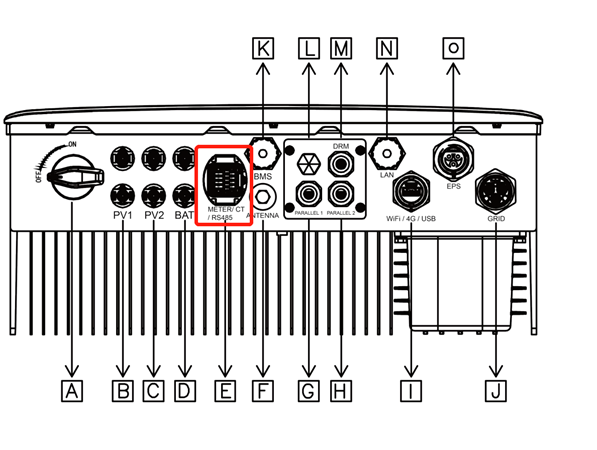

1.1 Onduleur de type H1-G2 et H1-G2 WL

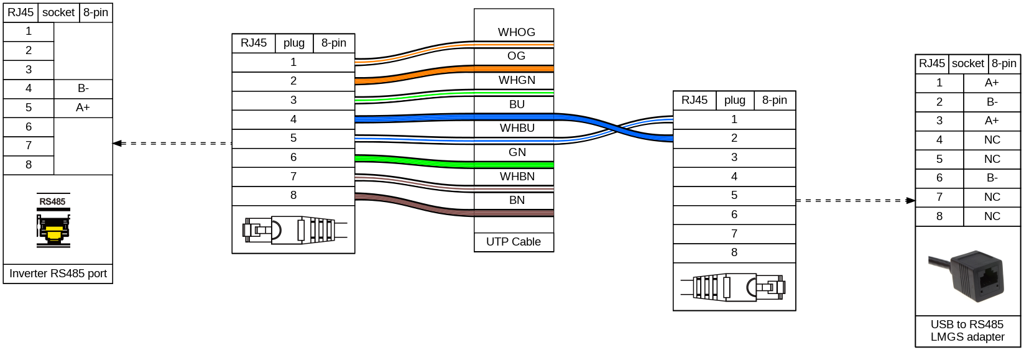

1.1.1 Modbus RTU

Utiliser le connecteur E

1.1.2 Modbus TCP

si modbus TCP, connecter le câble LAN à N.

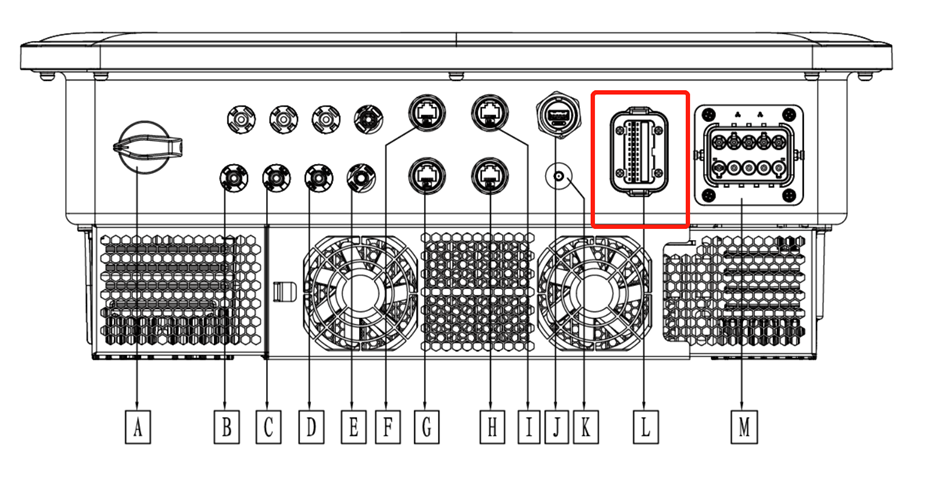

1.2 Onduleurs de type H3-Smart et P3-Smart

  1.2.1 Modbus RTU

 S'il s'agit d'un modbus 485, le connecteur L est utilisé,

1.2.2 Modbus TCP

si modbus TCP, connecter le câble LAN à G.

2. Mise à jour du micrologiciel

2.1 Version minimale du micrologiciel pour être conforme à la norme sunspec

• H1-G2, H1-G2-WL doivent être supérieurs à Master 1.40, Manager 1.25

• H3-Smart, P3-Smart doivent être supérieurs à Master 1.28, Manager 1.16

2.2 Activer sunspec

Oui, via l'écran LCD ou le Cloud

2.2.1 via l'écran LCD

Configuration du protocole
Paramètres -> Communication -> RS485 -> Type de protocole -> Prot-S

Réglage protocol adress

Setting->communication->RS485->identification de l'appareil

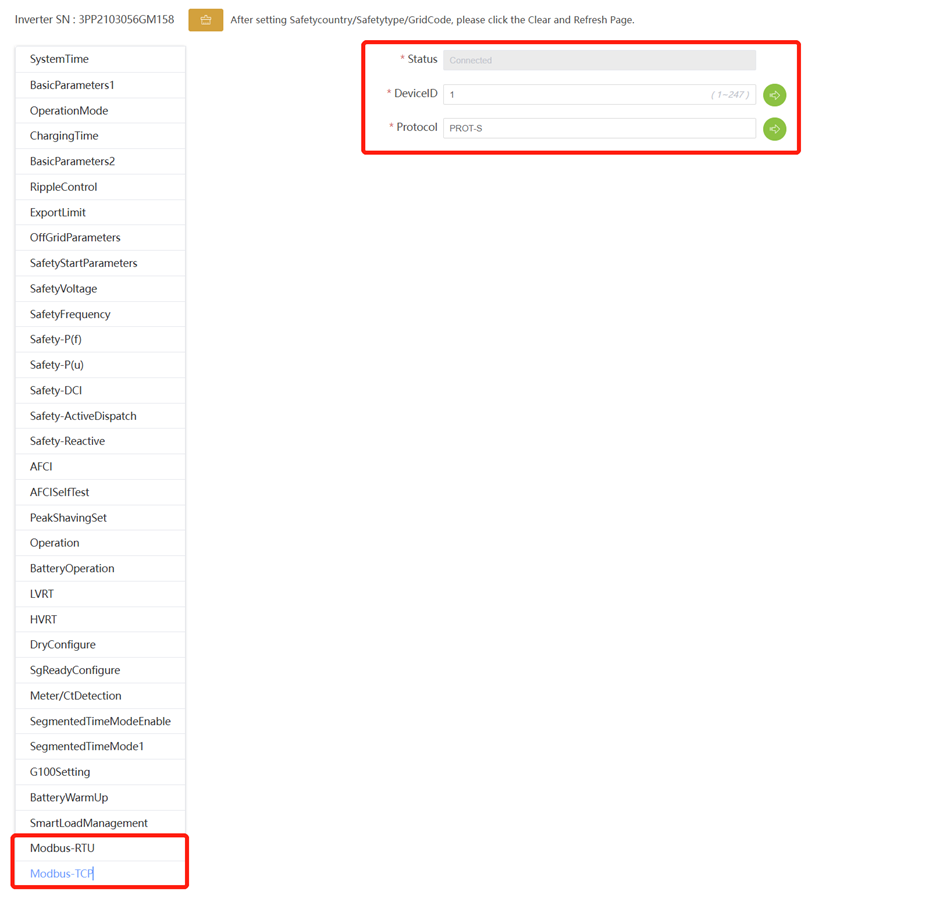

2.2.2 via le Cloud (informatique en nuage)
