Sigenergy

Ce guide d'intégration est compatible avec les produits Sigenergy suivants :

  • Sigenergy SigStor EC SP

  • Sigenergy SigStor EC TP

1. Support Modbus

Les types de communication suivants peuvent être utilisés pour connecter l'onduleur à la FlexiObox.

  • Option 1) Ethernet - Se connecter à l'onduleur en utilisant le réseau local Ethernet ou wifi (Modbus TCP).

  • Option 2) RS485 - Connexion à l'onduleur à l'aide du dongle FlexiObox RS485 (Modbus RTU).

Avertissement

Par défaut, la communication modbus est désactivée et doit être activée à l'aide de l'application mySigen. Voir la section 2.

2. Activer Modbus

  1. Installez l'application en suivant les instructions du manuel d'installation de l'application mySigen.

  2. Activez le paramètre "Activation de la programmation EMS à distance" comme indiqué au chapitre 2.3.1.5.

  3. Activer le paramètre "ModBus TCP Server Enable" conformément aux instructions du chapitre 2.4.1.4 (nécessaire uniquement en cas de connexion par Modbus TCP).

3. Câblage

3.1 - Option 1) Connecter la FlexiObox en utilisant le réseau local (Préféré)

Suivez le guide d'installation du fabricant pour savoir comment connecter l'onduleur au réseau local à l'aide d'Ethernet.

Avertissement

L'onduleur et la FlexiObox doivent faire partie du même réseau local.

3.2 - Option 2) Connecter la FlexiObox par RS485

  1. Débrancher le bornier COM de l'onduleur

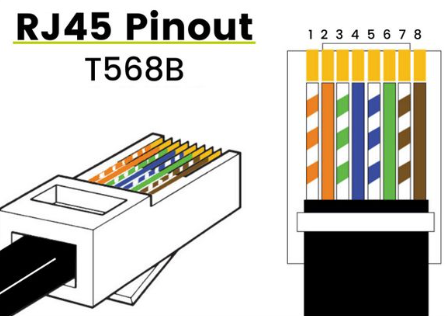

  2. Sertir un connecteur RJ45 à l'une des extrémités d'un câble UTP de longueur appropriée, conformément à la norme T568B.

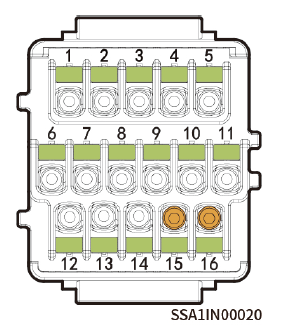

  1. À l'autre extrémité du câble UTP, connectez le fil bleu à la borne RS485 1_A+ de l'onduleur (broche 15) et le fil bleu/blanc à la borne RS485 1_B- (broche 16).




  1. Branchez le connecteur RJ45 sur l'adaptateur FlexiObox USB vers RS485 - Type 2 (blanc).
