Solis

Onduleurs de stockage d'énergie Solis

Pour la liste de compatibilité des onduleurs, voir Onduleurs et stations de charge compatibles avec FlexiO .

IMPORTANT: le câble Solis Modbus (numéro de produit LMS ) n'est plus utilisé.
Utiliser le DataLogger Solis S2-WL-ST (Modbus TCP) (non vendu par LIFEPOWR).

Dans cette section, vous trouverez des instructions sur la façon d'intégrer FlexiO avec les onduleurs de stockage d'énergie Solis.

Ce guide fournit des instructions pour connecter la FlexiObox et la configuration de la FlexiO.
Pour des instructions détaillées sur le matériel, voir les manuels individuels des batteries et des onduleurs du fabricant.

1. Support Modbus

LIFEPOWR recommande l'enregistreur de données Solis S2 WL ST, qui prend en charge tous les modèles Solis.

Certains modèles prennent également en charge une connexion série (RTU), comme indiqué ci-dessous. Le câble Solis Modbus (numéro de produit LMS) n'est plus utilisé car nous préférons l'enregistreur de données Solis.

1.2. Solis Datalogger S2 WL ST

Modèles pris en charge

  • RHI

  • RAI

  • S5-EH

  • S6-EH3P

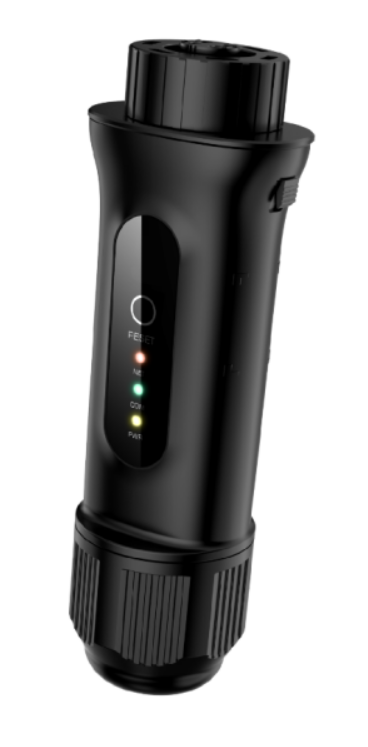

La connexion entre la FlexiObox et l'onduleur Solis sera établie à travers le réseau local, en utilisant le datalogger Solis S2 WL ST (Solis Dual LAN & WIFI Stick).


  • Il est fortement recommandé de connecter l'enregistreur de données à l'aide d'un câble UTP afin d'établir une connexion Internet filaire pour l'onduleur. Une connexion wifi est possible, mais elle est moins qualitative et moins stable.

  • L'enregistreur de données enverra les données à SolisCloud et FlexiO combinés.

  • Il est important de mettre à jour la centrale de mesure Solis avec le firmware 100101a3 . Ce firmware (100101A3) est auto adapté à la version 100101AE.
    Une mise à jour du firmware doit être demandée au support Solis. Malheureusement, il n'est pas possible pour l'instant d'exécuter cette opération en tant que tiers.

1.3. Autre solution : Connexion sérielle (RTU)

Modèles pris en charge

  • S6-EH3P

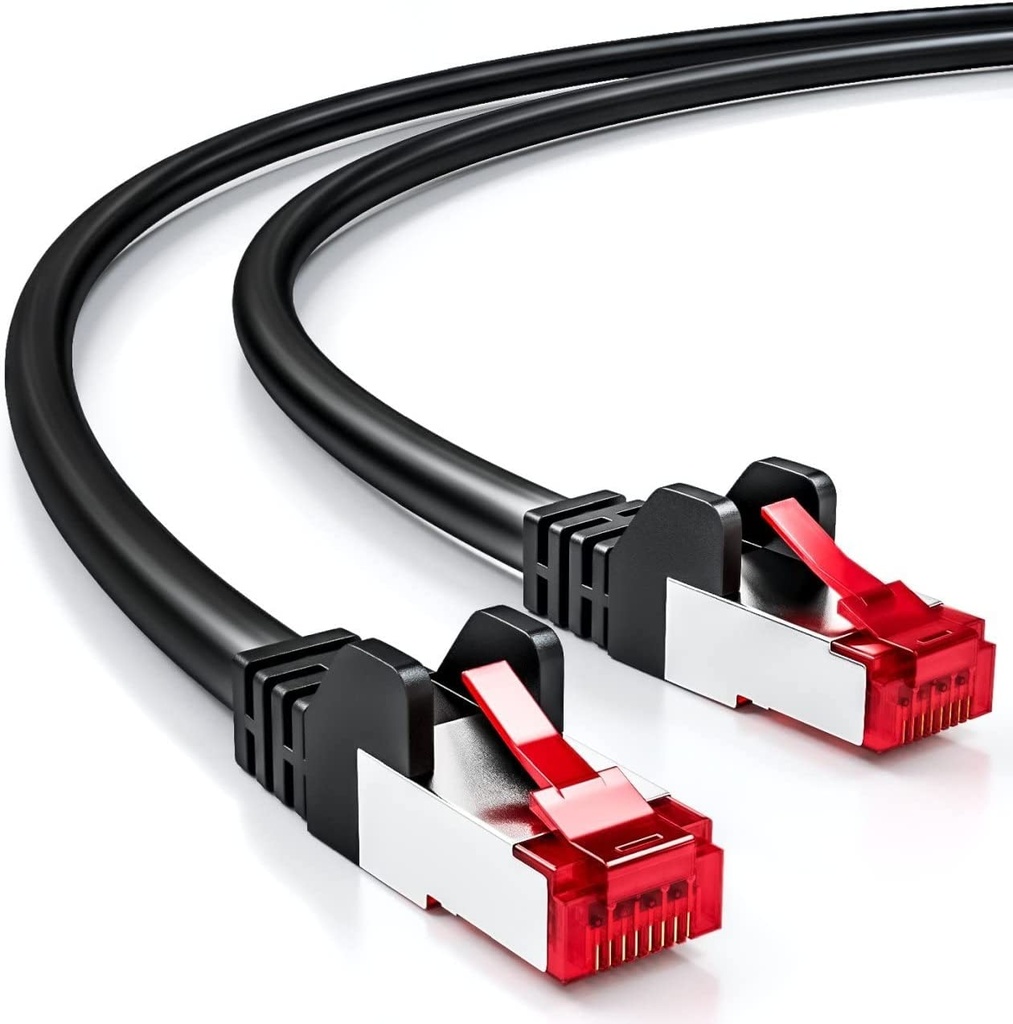

La connexion entre la FlexiObox et l'onduleur Solis sera établie par un câble série (SFTP) que vous devez adapter et un adaptateur LMGS que vous pouvez trouver dans la boutique en ligne de Lifepowr.

1.3.1. Adapter le câble SFTP

Selon le modèle, les fils doivent être connectés différemment.

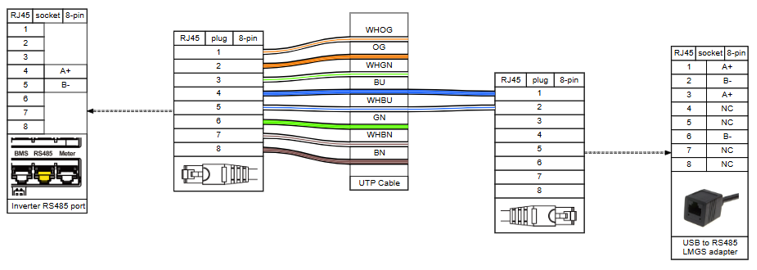

S6-EH3P (5-10)K et S6-EH3P (30-50)K

Dénudez un côté du câble SFTP et branchez un nouveau connecteur RJ45 en connectant uniquement le bleu à la broche 1 et le bleu/blanc à la broche 2.

S6-EH3P (12-20)K

Dénudez un côté du câble SFTP et fixez un nouveau connecteur RJ45 en connectant uniquement Orange/Blanc à la broche 1 et Orange à la broche 2.


1.3.2. Connexion à l'onduleur et à la FlexiObox

  • Insérez le côté standard du câble SFTP (8 fils) dans le port RS485 de l'onduleur.

  • Branchez le connecteur RJ45 adapté (2 fils) dans l'adaptateur LMGS.

  • Insérez le côté USB de l'adaptateur LMGS dans l'un des 4 ports USB de la FlexiObox.


2. Documents de la marque Solis

3. Assistance technique

Visitez la page d'assistance.
