Growatt

Ce guide d'intégration est compatible avec les produits Growatt suivants :

1. Modèles compatibles

Les familles suivantes sont compatibles avec FlexiO via le protocole sunspec :

  • MIN-XH

  • MOD-XH

  • MOD-HU

  • MID-XH

  • MID-HU


2. Compatibilité matérielle

Tous les onduleurs Growatt ne prennent pas en charge SunSpec. La compatibilité dépend de la version du micrologiciel de l'appareil, qui peut être vérifiée dans Growatt OSS avant l'installation.

Dans Growatt OSS, recherchez l'appareil à l'aide de son numéro de série et vérifiez le champ « Numéro de version de communication » :

Numéro de version de la communication

Assistance SunSpec

ZBDC-xxxx

Prise en charge — effectuez directement la mise à niveau vers la version ZBDC0016 ou une version ultérieure

ZBDB-xxxx, fabriqué après mai-juin 2023

Pris en charge — effectuez d'abord la migration vers ZBDC, puis passez à la version ZBDC0016

ZBDB-xxxx, fabriqué avant mai-juin 2023

Non pris en charge — puce mémoire plus petite, mise à niveau impossible

Cette vérification OSS doit être effectuée avant que l'installateur ne se rende sur place. Il est impossible de déterminer la compatibilité à partir du seul numéro de série sans avoir accès à l'OSS.

3. Prise en charge de Modbus

Les points essentiels sont les suivants :

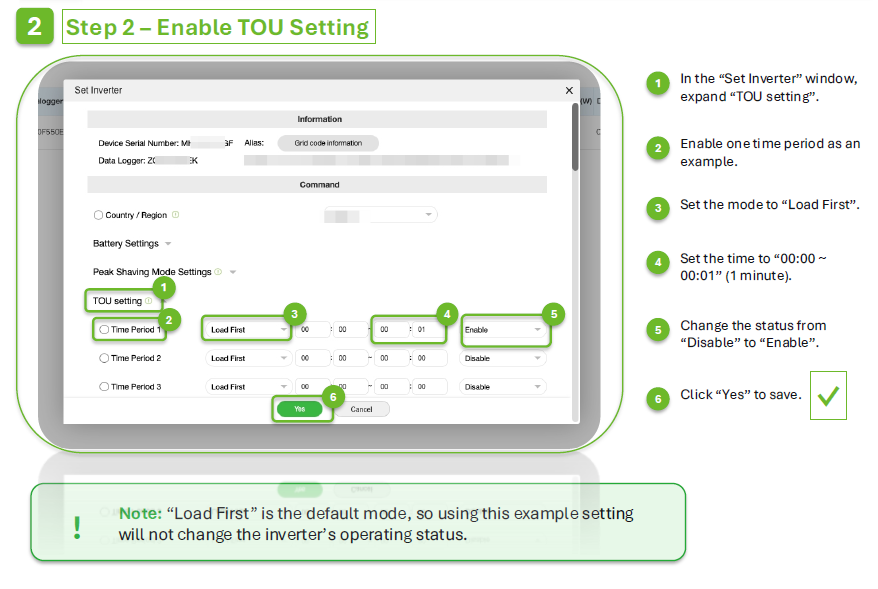

  1. Accédez à la page de configuration de l'onduleur dans le système Growatt OSS.

  2. Ouvrez la section des paramètres des CGU.

  3. Activer une période tarifaire.

  4. Réglez le mode sur « Load First » (l'autre option convient également).

  5. Définissez une plage horaire courte, par exemple 1 minute (le fuseau horaire peut être différent).

  6. Faites passer le statut de « Désactivé » à « Activé ».

  7. Enregistrez le paramètre.



3.2. Modbus RTU

3.2.1. RTU utilisant LMGS

Pour connecter la FlexiObox à l'onduleur, vous pouvez utiliser le câble SFTP.

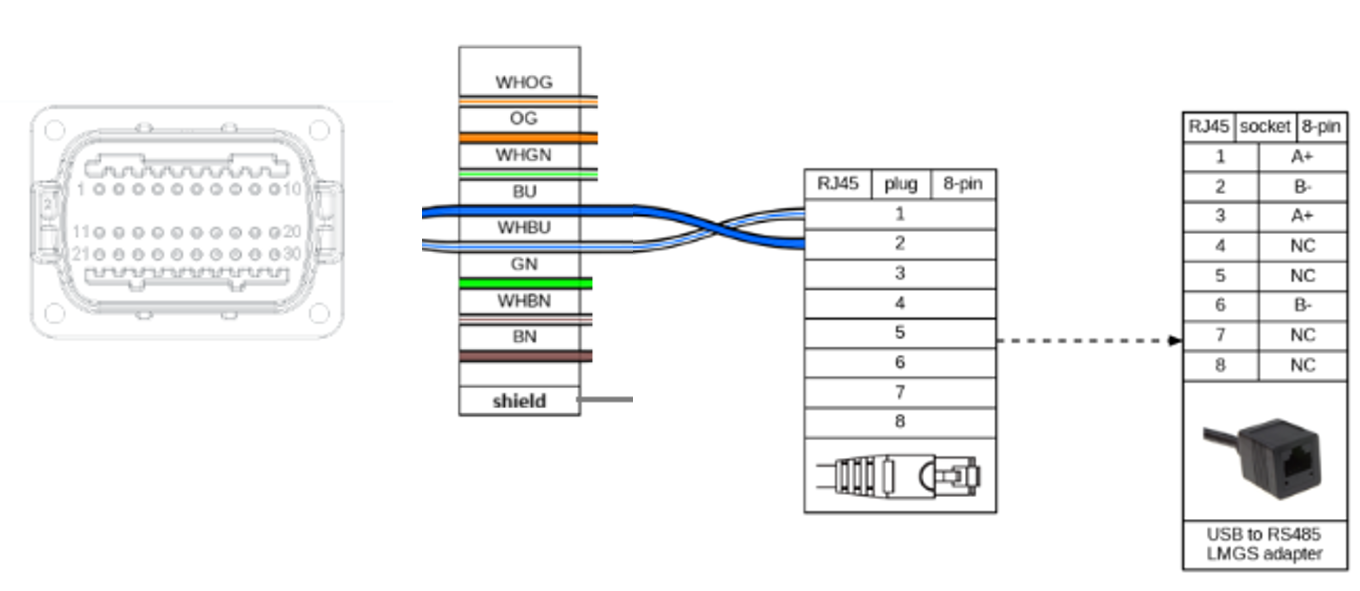

Le schéma se présente comme suit : onduleur - SFTP – LMGS – FlexiObox

L'objectif est de couper les deux connecteurs RJ45 et d'utiliser une paire (par exemple bleu et bleu/blanc) du câble pour la connexion.

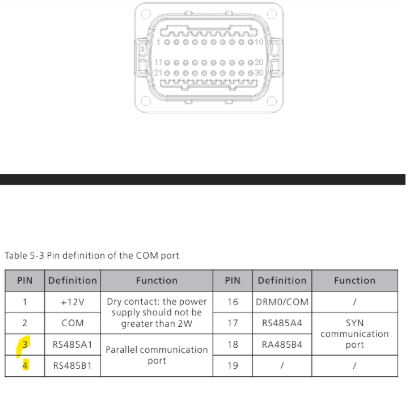

  • Côté onduleur :

Bleu/blanc dans le port 3

Bleu dans le port 4



  • Côté FlexiObox :

L'autre extrémité du câble SFTP doit être coupée et un nouveau connecteur RJ45 doit être installé :

  • bleu/blanc sur la broche 1

  • bleu sur la broche 2

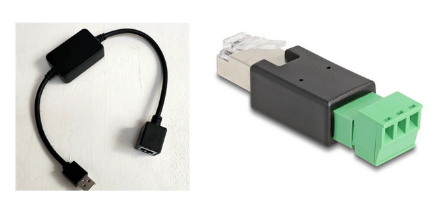

Le nouveau connecteur RJ45 s'insère dans l'adaptateur LMGS.

La clé USB peut être branchée sur l'un des 4 ports de la FlexiObox.


3.2.2. Solution alternative utilisant LMA1

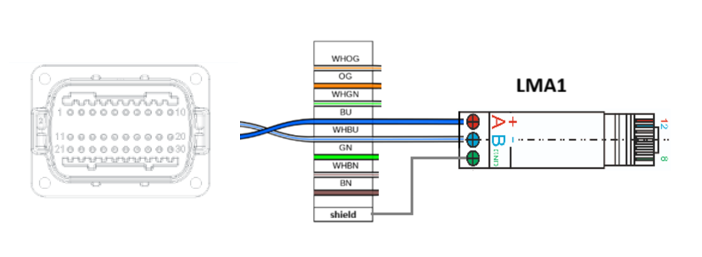

Le schéma se présente comme suit : onduleur - SFTP – LMA1 - LMGS – FlexiObox

L'objectif est de couper les deux connecteurs RJ45 et d'utiliser une paire (par exemple bleu et bleu/blanc) du câble pour la connexion.

  • Côté onduleur :

Bleu/blanc dans le port 3

Bleu dans le port 4


  • Côté FlexiObox :

  1. Connectez-vous à l'onduleur à l'aide du dongle noir [LMGS] associé à l' adaptateur RTU [LMA1].



  1. Dénudez un câble SFTP/UTP aux deux extrémités.

  2. Connectez le fil bleu à la connexion A de l'adaptateur LMA1. Et le fil bleu/blanc à la connexion B.



  1. Connectez le LMGS au dongle LMA1.

  2. Enfin, connectez l'extrémité USB du dongle LMGS à un port USB disponible sur la FlexiObox.


4. Mise à jour nécessaire du micrologiciel

Concernant la compatibilité SunSpec : seuls les appareils équipés du micrologiciel ZBDC peuvent être mis à niveau vers la version ZBDC0016 ou supérieure, qui prend en charge le protocole SunSpec.

  •  Si l'appareil est déjà une version ZBDC, il peut être directement mis à niveau vers la version de micrologiciel spécifiée (≥ ZBDC0016) pour la prise en charge de SunSpec.



  •  Si l'appareil est une version ZBDB, il faut vérifier la date de fabrication :

    •  Pour la production après mai-juin 2023, les onduleurs sont déjà équipés d'une puce mémoire plus grande. Dans ce cas, ils peuvent être flashés avec un logiciel intermédiaire pour migrer vers ZBDC, puis mis à niveau ultérieurement.

    •  Pour les versions antérieures, le memory hardware plus petit ne prend pas en charge la mise à niveau vers ZBDC, donc SunSpec ne peut pas être activé.

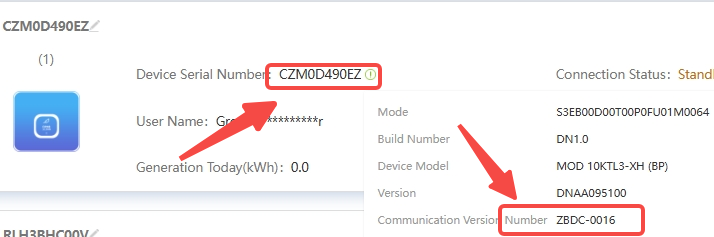

Cette vérification peut généralement être effectuée à l'avance via la requête SN dans OSS, afin que l'installateur sache avant l'installation si la mise à niveau est possible. La figure ci-dessous montre le numéro de version récupéré via le SN.

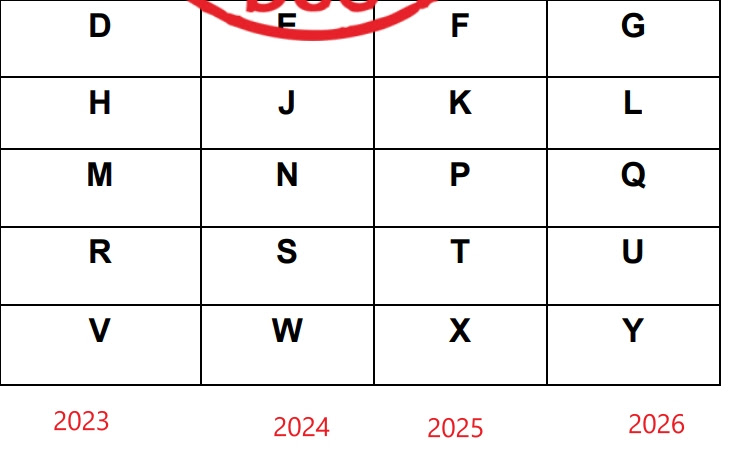

À l'aide du numéro de série et du schéma ci-dessous, vous pouvez vérifier la date de fabrication.

Exemple : CZM0F4F07L

  • Le 5e caractère correspond à l'année ->CZM0F4F07L (année = 2025)

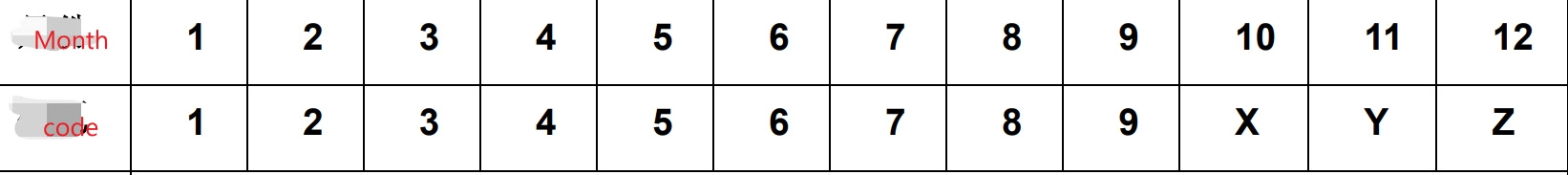

  • Le 6e caractère correspond au mois ->CZM0F4F07L (mois = avril)









5. Documents relatifs à la marque

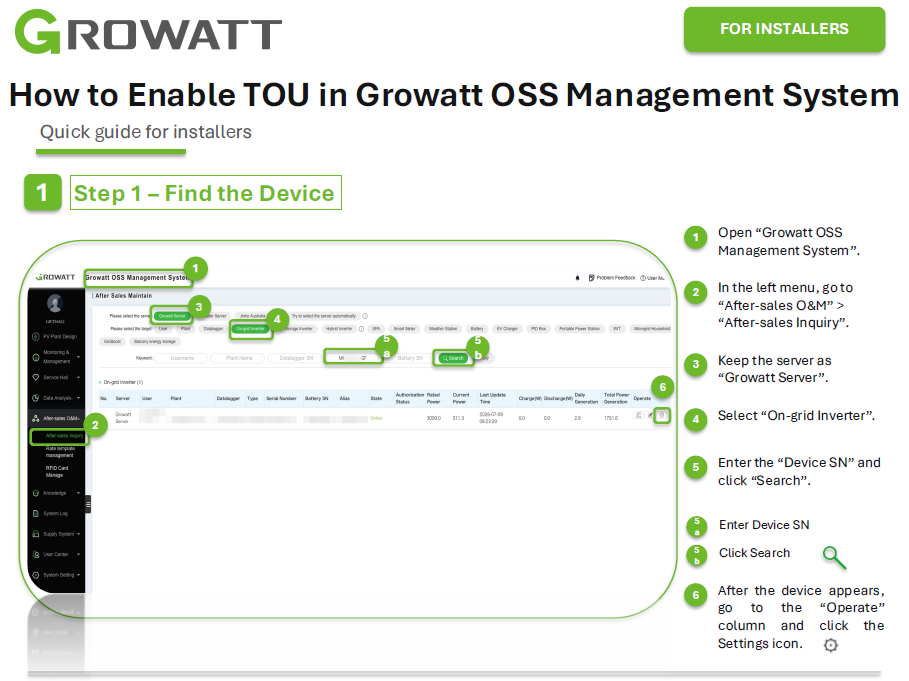

Growatt_OSS_TOU_Guide_EN.pdf
