SMA

1. Support Modbus

Les modèles Sunny Boy Storage 3.7 / 5.0 / 6.0 prennent en charge les connexions modbus TCP. Par défaut, la connexion modbus est désactivée et doit être activée sur l'interface utilisateur de l'onduleur.

2. Guide de connexion

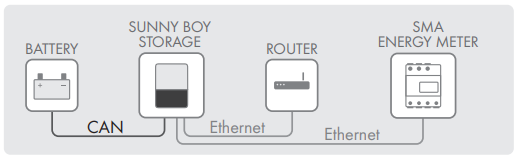

2.1. Schéma de connexion simplifié

2.2. Connexion des câbles de réseau

Déconnectez l'onduleur de toutes les sources de tension.
Retirez les bouchons d'étanchéité de l'ouverture de connexion au réseau sur l'onduleur.
Insérer le presse-étoupe dans l'ouverture et le serrer avec le contre-écrou depuis l'intérieur.
Découpez le manchon de support de câble à deux trous à l'aide d'un cutter. Cela permettra de pousser le câble dans le passe-câble.
Enfoncer la douille de support de câble dans le presse-étoupe à deux trous.
Insérer le câble dans l'ouverture du boîtier de la douille de support de câble à deux trous.
Faites passer une extrémité de chaque câble réseau dans l'onduleur.
Insérer la fiche réseau de chaque câble dans l'une des prises réseau de l'ensemble de communication.

Assurez-vous que le connecteur réseau est bien en place en tirant légèrement sur chaque câble.
Connectez l'autre extrémité du câble réseau au réseau local.

3. Guide d'activation Modbus

3.1. Établir une connexion avec l'interface utilisateur

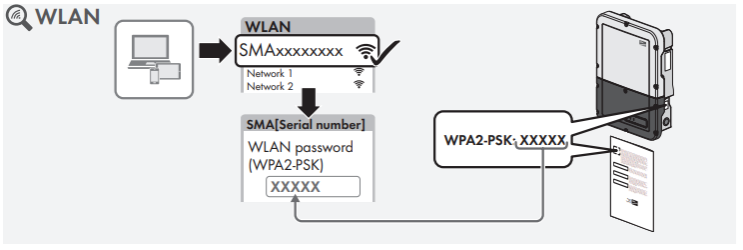

Recherchez des réseaux Wi-Fi avec votre appareil intelligent.
Sélectionnez le SSID du produit SMA [numéro de série] dans la liste des réseaux Wi-Fi détectés.
Saisissez le mot de passe Wi-Fi spécifique à l'appareil (voir WPA2-PSK sur l'étiquette signalétique du produit ou au verso du manuel fourni).
Ouvrez le navigateur web de votre appareil intelligent et entrez https://smalogin.net dans la barre d'adresse.
Si la page de connexion de l'interface utilisateur ne s'ouvre pas, entrez l'adresse IP 192.168.12.3 dans la barre d'adresse du navigateur web.

3.2. Activation du Modbus

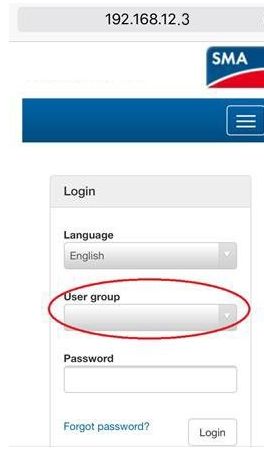

Établir une connexion avec l'interface utilisateur (section 3.1).
Dans la liste déroulante Langue, sélectionnez la langue souhaitée.
Dans la liste déroulante Groupe d'utilisateurs, sélectionnez l'entrée Installateur.
Saisissez le mot de passe dans le champ Mot de passe.
Sélectionnez Login.

Sélectionnez l'onglet Paramètres de l'appareil.
Sélectionnez [Modifier les paramètres].
Sélectionnez le groupe de paramètres Communication externe.
Pour activer le serveur TCP, effectuez les réglages suivants dans le groupe Modbus > Serveur TCP :
- Dans la liste déroulante Activé, sélectionnez l'entrée Oui
- Dans le champ Port, entrez la valeur 502 (valeur par défaut : 502).
- Sélectionnez [Enregistrer tout].
