Onduleurs de stockage d'énergie GoodWe

Pour la liste de compatibilité des onduleurs, voir Onduleurs et stations de charge compatibles avec FlexiO .

Dans cette section, vous trouverez des instructions sur la façon d'intégrer FlexiO avec les onduleurs de stockage d'énergie Goodwe

Ce guide fournit des instructions pour connecter la FlexiObox et la configuration de la FlexiO.
Pour des instructions détaillées sur le matériel, voir les manuels individuels des batteries et des onduleurs du fabricant.

1. Support Modbus

Vue d'ensemble des différentes connexions :

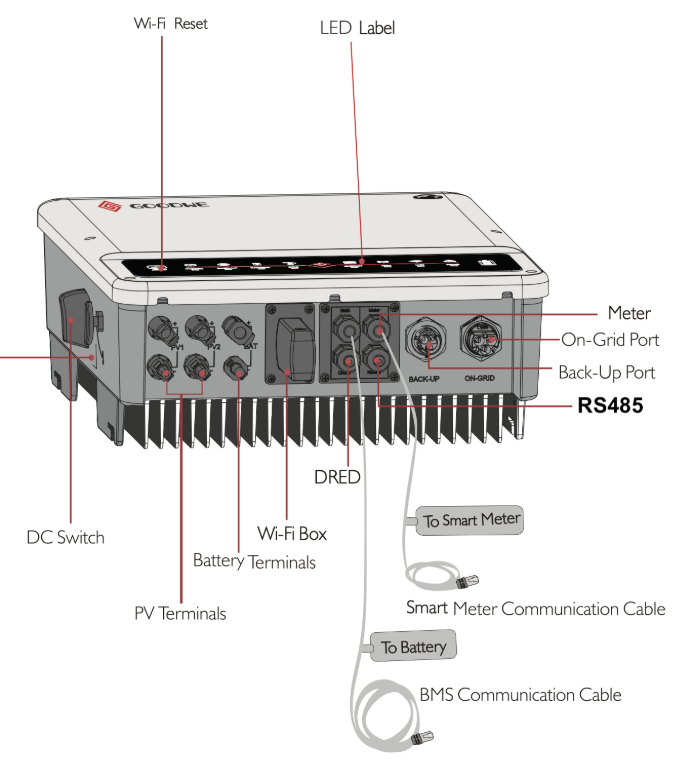

1.1 Modbus pour les onduleurs GoodWe standard

Pour raccorder un onduleur GoodWe standard, combinez les 2 éléments suivants :

• Câble S/FTP [LSF2]:

  • Connecter un côté au RJ45 femelle du GoodWe Black Dongle [LMGS].

  • Connecter l'autre côté à l'onduleur standard GoodWe

• GoodWe Black Dongle [LMGS]: branchez le connecteur USB dans l'un des 4 ports USB de la FlexiObox. FlexiObox USB de la FlexiObox

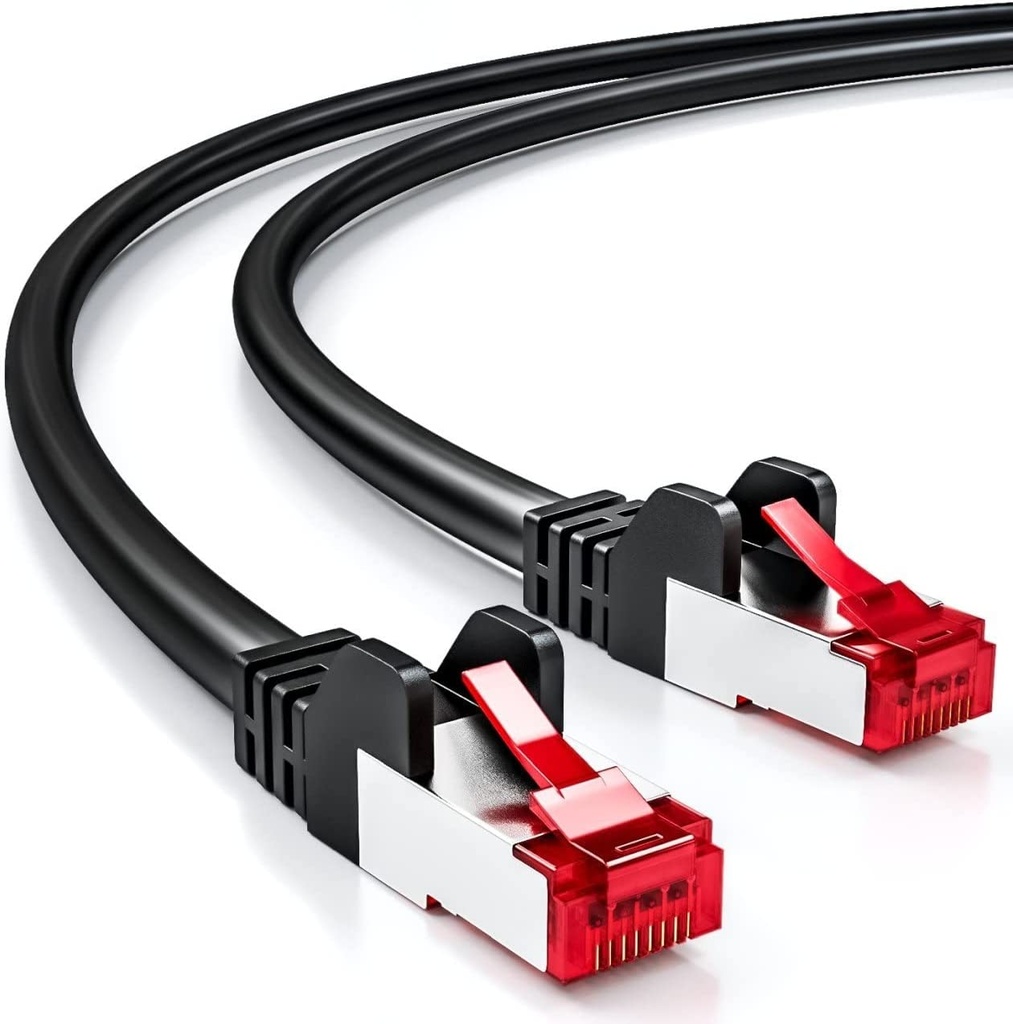

Le câble S/FTP [LSF2] est vendu avec une longueur de 2 mètres. Contrairement à UTP, S/FTP est un câble réseau blindé (Cat6) qui assure une haute qualité pour ce type de connexions série.

Il est également possible d'utiliser n'importe quel câble S/FTP qualitatif (Cat6 ou supérieur).

En rapport : Où commander ces produits.

1.2 Modbus pour les onduleurs triphasés GoodWe

Pour raccorder un onduleur triphasé GoodWe , combinez les trois éléments suivants :

• Câble S/FTP [LSF2]:

  • Retirez le connecteur RJ45 d'un côté et dénudez le câble pour découvrir les 8 câbles colorés (paires torsadées).

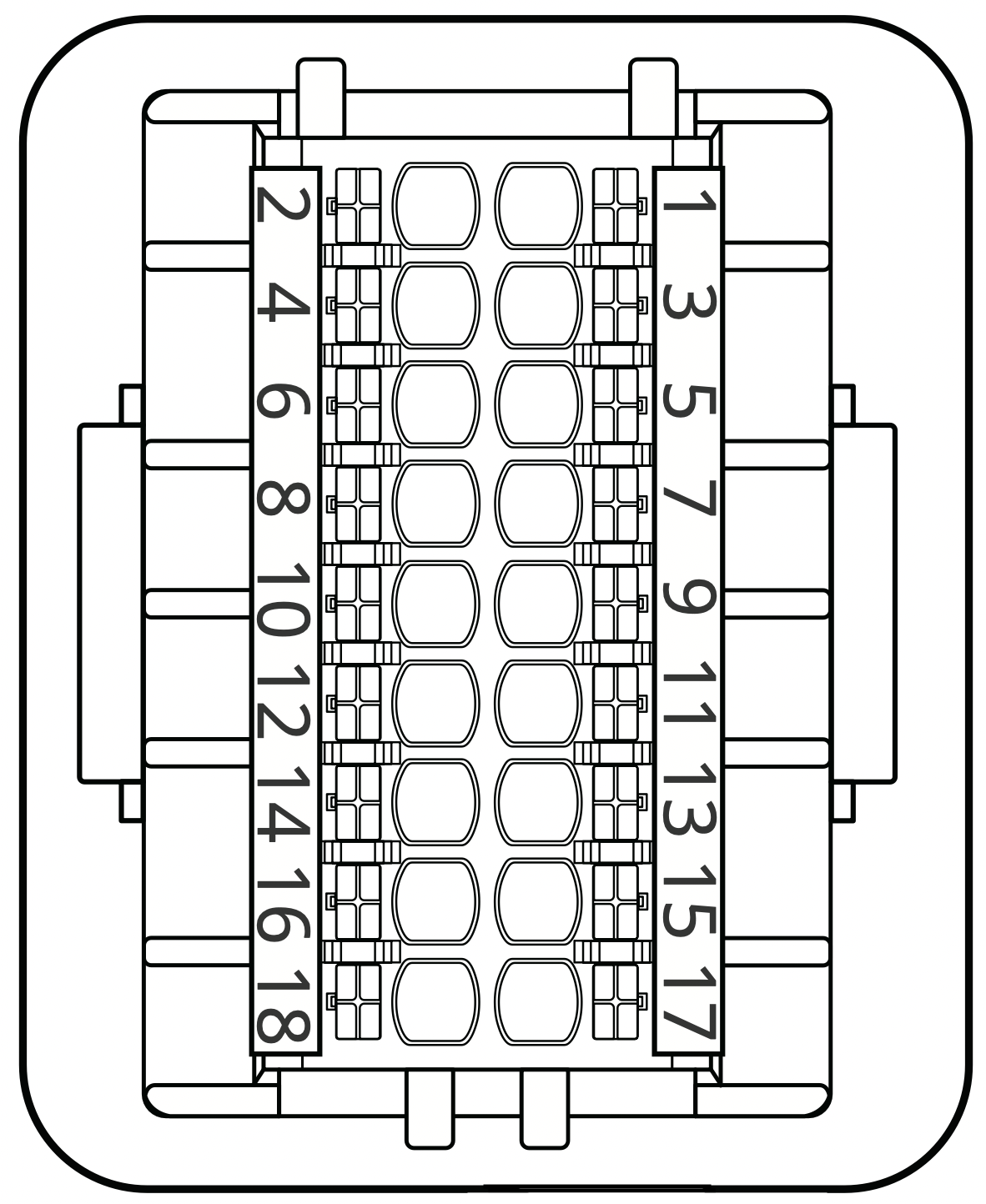

  • Connecter les câbles colorés suivants au connecteur propriétaire :

    • Les deux câbles orange/blanc et vert/blanc à la position 1

    • Les deux câbles orange et vert à la position 2




Conseil : utilisez une gaine thermorétractable pour couvrir les câbles S/FTP internes.

• Branchez le connecteur propriétaire dans l'onduleur triphasé GoodWe

• Connecter l'autre côté au GoodWe Black Dongle [LMGS] RJ45 femelle.

• Branchez la clé USB GoodWe Black Dongle [LMGS] dans l'un des 4 ports USB de la GoodWe . FlexiObox USB de la FlexiObox

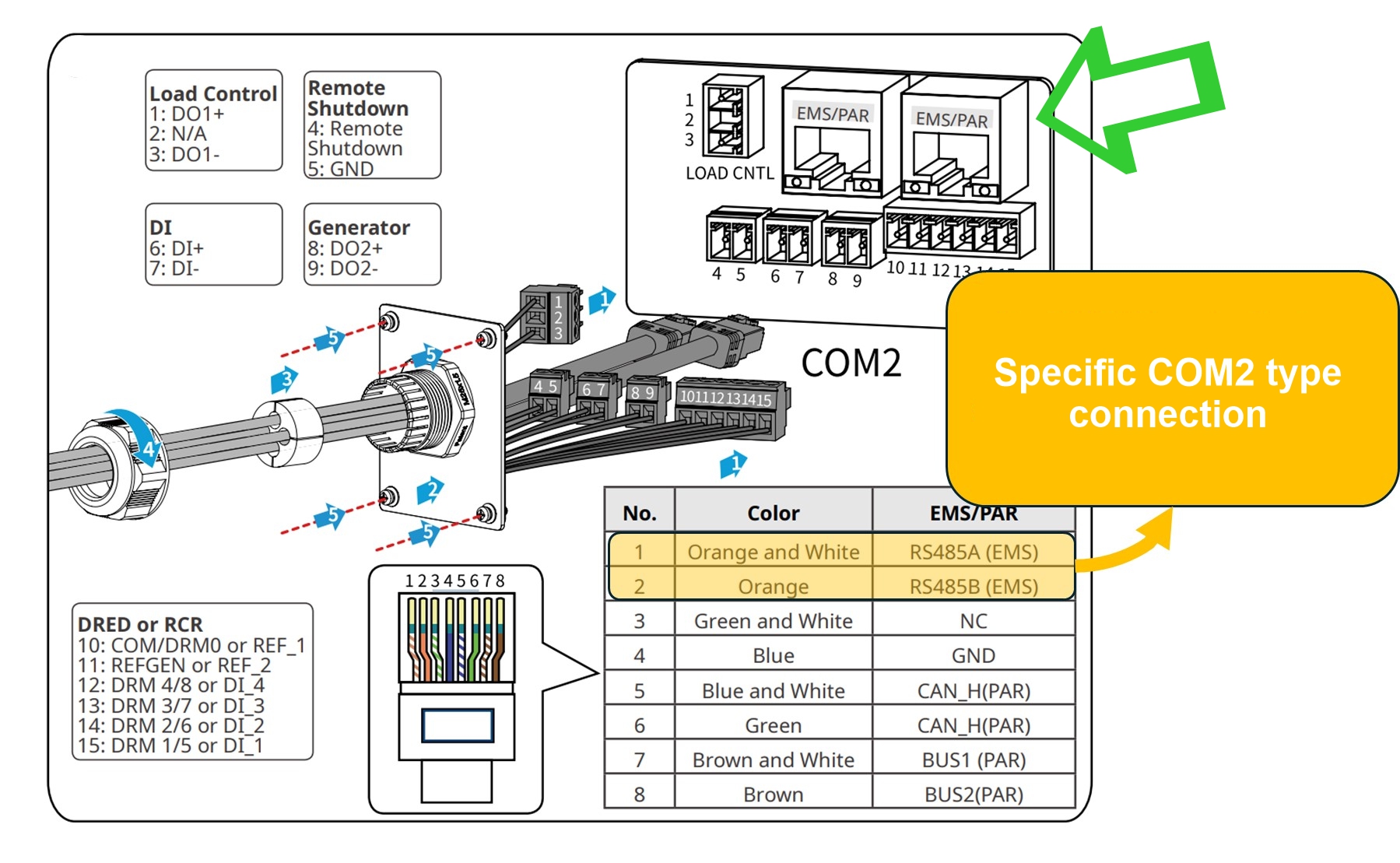

1.3 Modbus pour l'onduleur Goodwe ES G2

Pour raccorder un onduleurGoodWe ES G2 (également connu sous le nom de GoodWe ES20), combinez les 2 éléments suivants :

• Câble S/FTP [LSF2]:

  • Retirez le connecteur RJ45 d'un côté et dénudez le câble pour découvrir les 8 câbles colorés (paires torsadées).

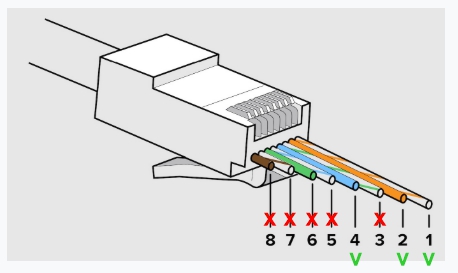

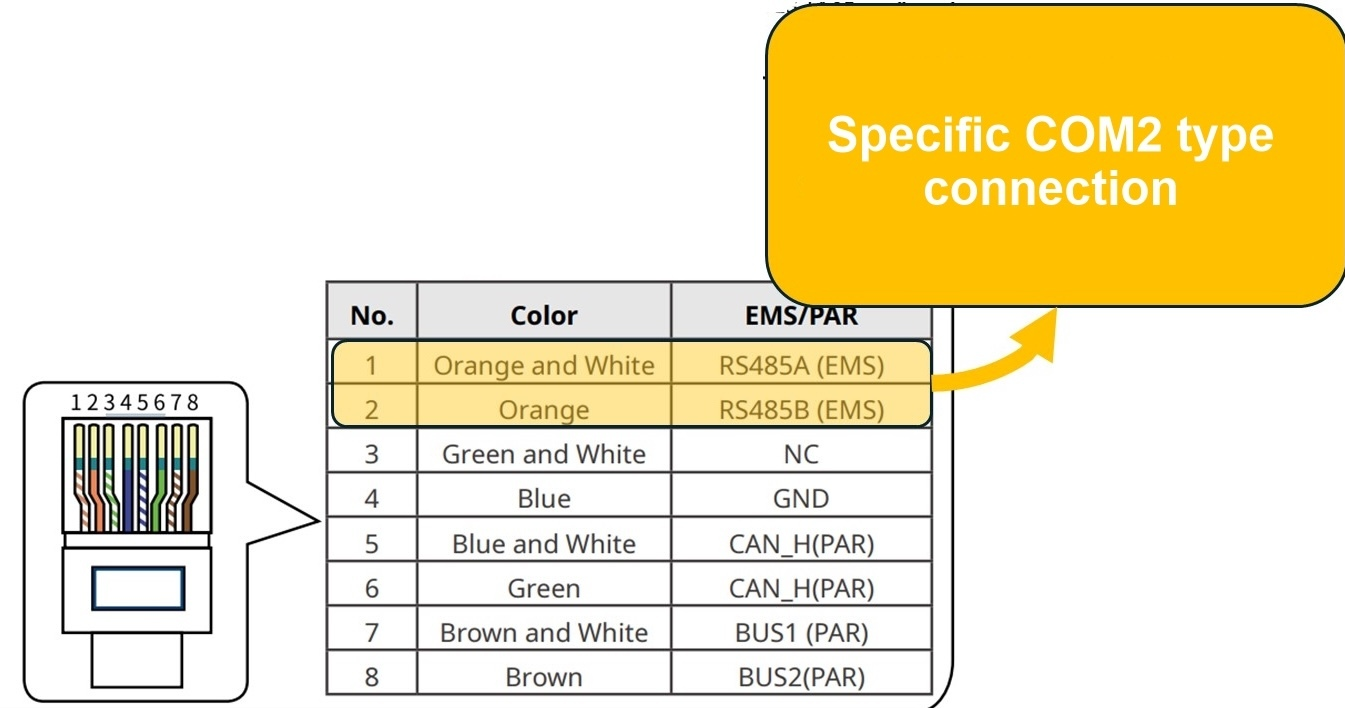

  • Connecter un nouveau RJ45 sur le côté dénudé du câble, en ne connectant que les câbles suivants :

    • Câble orange/blanc vers la broche 1 du RJ45

    • Câble orange vers la broche 2 du RJ45

    • Câble bleu vers RJ45 broche 4

    • NE PAS connecter l'un des 5 autres câbles au connecteur RJ45, car cela interfère avec le signal de communication. car cela interférerait avec le signal de communication.

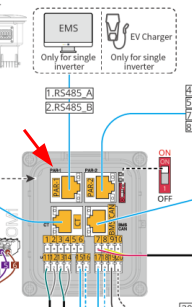

• Branchez ce RJ45 dans l'une des prises dédiées EMS/PAR de l'onduleur triphasé GoodWe .




• Connecter le RJ45 de l'autre côté au RJ45 femelle du GoodWe Black Dongle [LMGS].

• Branchez la clé USB GoodWe Black Dongle [LMGS] dans l'un des 4 ports USB de la GoodWe . FlexiObox USB de la FlexiObox

2. Installation de compteurs intelligents à Goodwe

Tous les onduleurs GoodWe sont équipés d'un smartmeter intégré pour mesurer la puissance du réseau.
Cette mesure est cruciale pour le bon fonctionnement de l'onduleur et pour pouvoir faire fonctionner l'installation en mode autonome (séparé de FlexiO , ce qui est une condition préalable à la connexion et à l'activation de FlexiO.

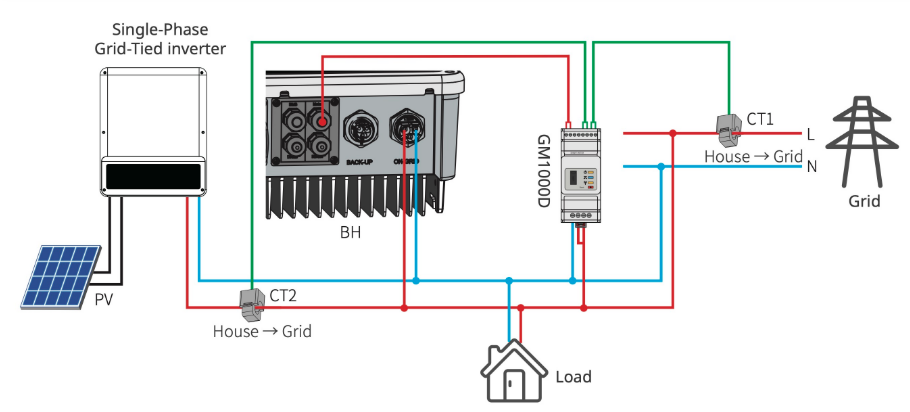

Si un GM1000D Smartmeter est fourni avec les onduleurs Retrofit, un deuxième transformateur de courant (TC) doit être installé sur la sortie (AC) de l'onduleur PV. Voir la figure ci-dessous.

Il est important de noter la connexion AC sur le GM1000D où L1 et L2 doivent être connectés à Live.

Si le GM1000D est installé avec CT2 connecté à la sortie de l'onduleur PV, InverterPVRetro doit être sélectionné dans les détails de l'appareil sous Retrofit PV Measurement.
