Cet onduleur est actuellement en version bêta.
Ce guide d'intégration est compatible avec l'appareil suivant :
-
Solinteg M2HS 3-6 kW
1. Câblage
-
Connectez-vous à l'onduleur à l'aide du dongle noir [LMGS] associé au câble S/FTP [LSF2].
-
Dénudez une extrémité d'un câble SFTP/UTP.
-

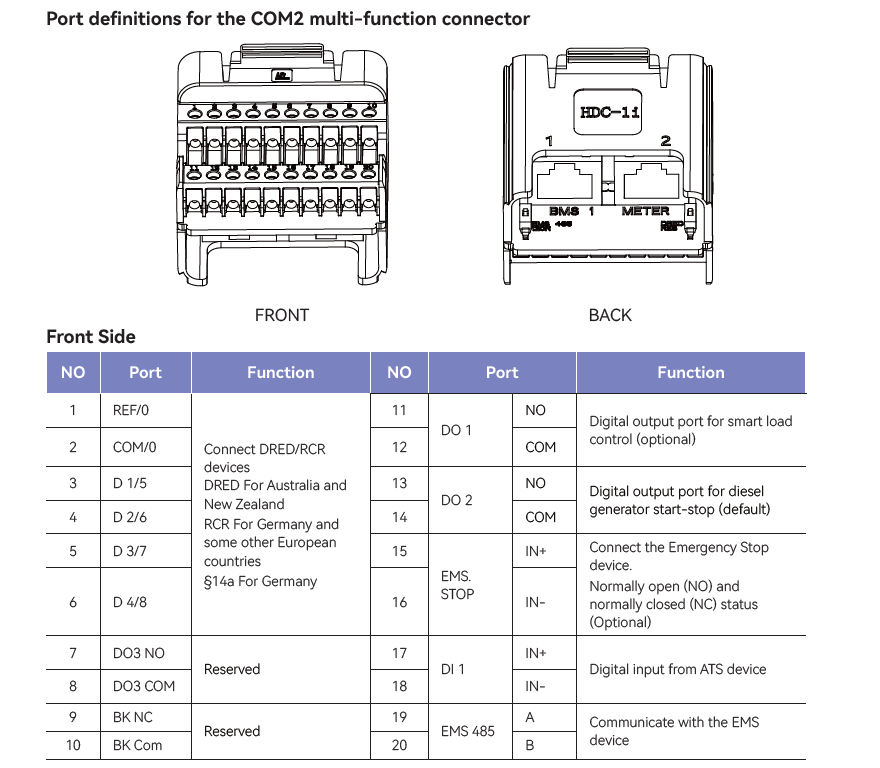

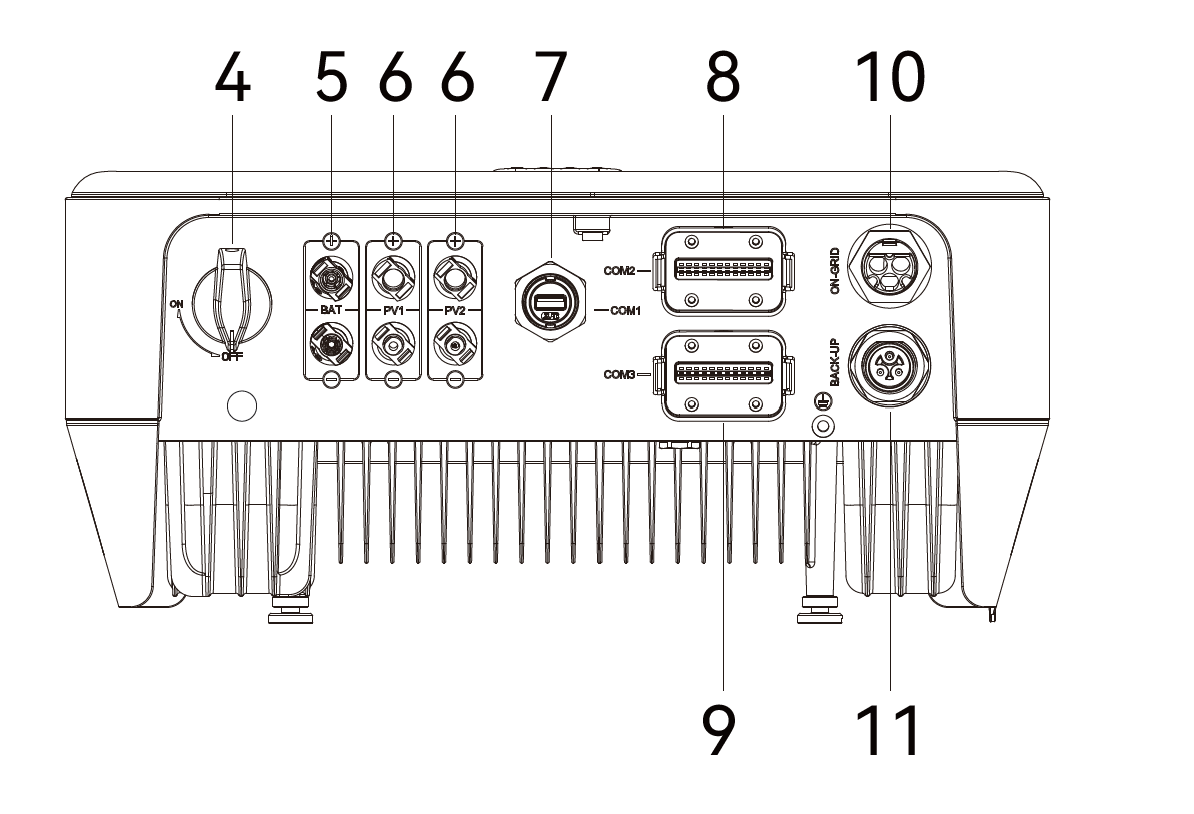

Connectez-vous au port COM2 du variateur — attention, cela diffère de la série INTEG M, qui utilise le port COM1 :
-
Broche 19 = RS485A = orange/blanc
-
Broche 20 = RS485B = orange
Reportez-vous à la page 55 du manuel d'utilisation du Solinteg M2HS 3-6K pour consulter le schéma complet des connecteurs.
-
Enfin, branchez l'extrémité USB de la clé sur un port USB libre de l'FlexiObox.
2. Activer Modbus
Le Modbus est activé par défaut, aucune configuration supplémentaire n'est nécessaire.
3. Problème connu (version bêta)
Si l'onduleur répond normalement aux requêtes de lecture (les données de surveillance sont mises à jour comme prévu) mais ne répond pas aux commandes de contrôle de l'batterij (les points de consigne de charge/décharge ne sont pas appliqués), mettez à jour le micrologiciel du module de communication R2MD vers la dernière version via le portail de surveillance Solinteg Cloud, puis effectuez un nouveau test. Il s'agit d'un problème connu sur les anciennes versions du micrologiciel R2MD. Contactez le support technique de LIFEPOWR si le problème persiste après la mise à jour.
