Solis S6
1. Solis S6 : 2 ports de communication (COM1 et COM2)
1.1 Port COM1 (préféré)
Ce port de communication est utilisé pour connecter l'onduleur Solis à la FlexiObox true RTU. Nous recommandons vivement d'utiliser ce type de connexion car il est plus stable et plus fiable.
1.1.1 Connexion RTU

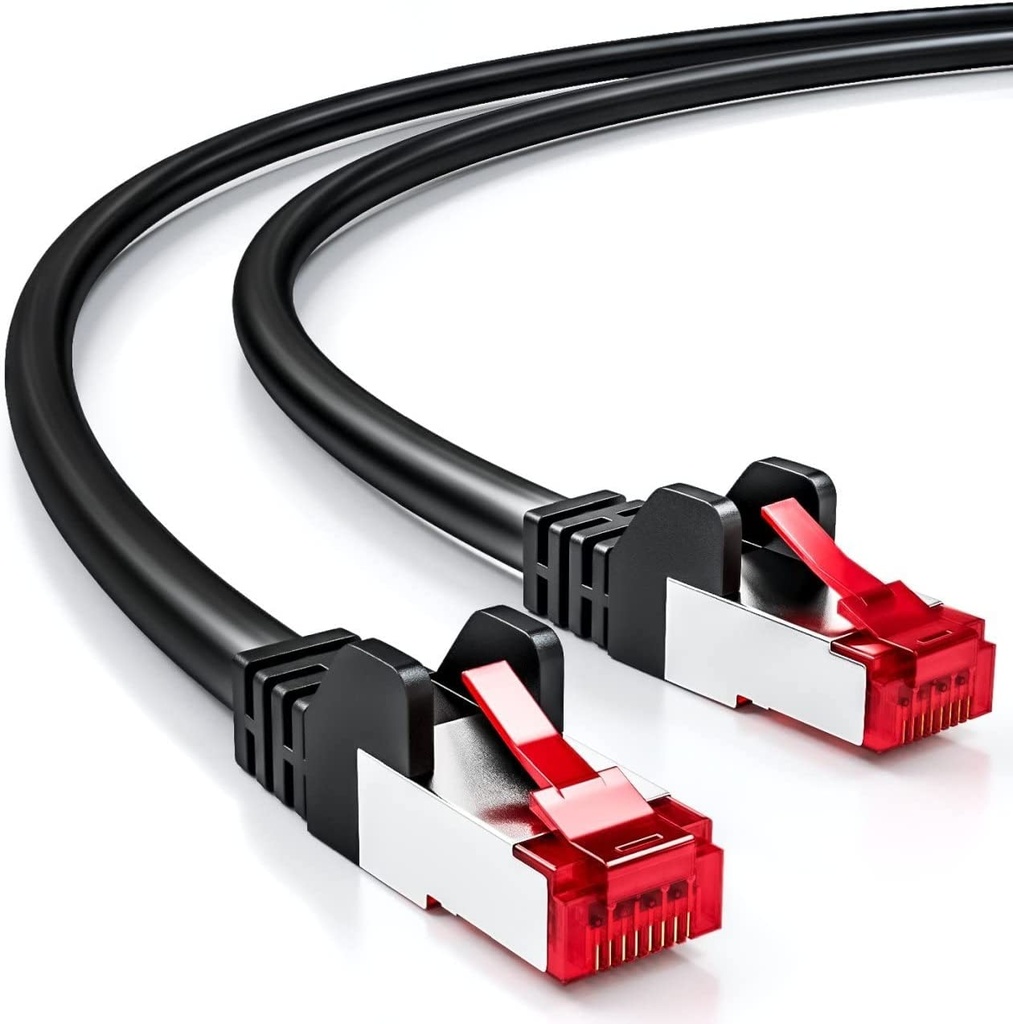

La connexion entre la FlexiObox et l'onduleur Solis sera établie par un câble série adapté (SFTP) et un adaptateur LMGS que vous pouvez trouver dans la boutique en ligne de Lifepowr.
En rapport : Où commander ces produits.
Selon le modèle, les fils doivent être connectés différemment.
1.1.1.1 S6-EH3P (5-10)K et S6-EH3P (30-50)K

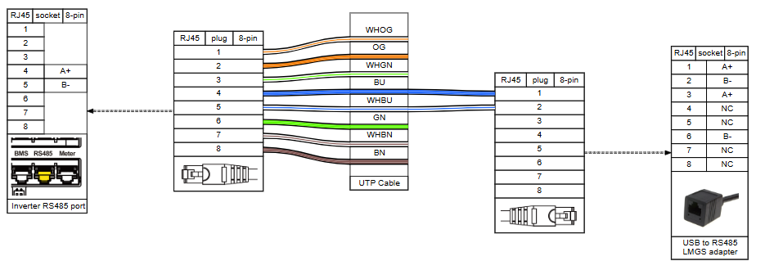

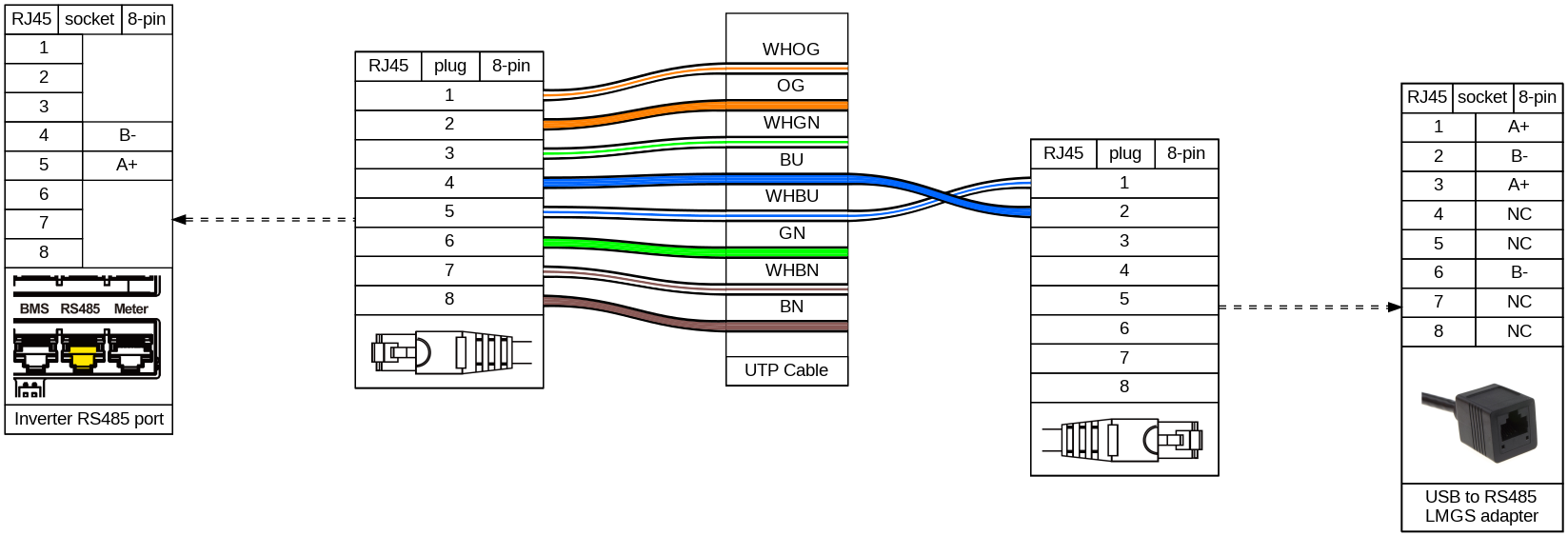

Dénudez un côté du câble SFTP et branchez un nouveau connecteur RJ45 en connectant uniquement le bleu à la broche 1 et le bleu/blanc à la broche 2.
1.1.1.2 S6-EH3P (12-20)K

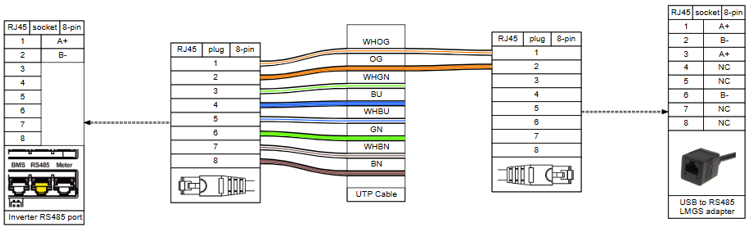

Dénudez un côté du câble SFTP et fixez un nouveau connecteur RJ45 en connectant uniquement Orange/Blanc à la broche 1 et Orange à la broche 2.
1.2.1 Connexion à l'onduleur et à la FlexiObox
Insérez le côté standard du câble SFTP (8 fils) dans le port RS485 de l'onduleur.
Branchez le connecteur RJ45 adapté (2 fils) dans l'adaptateur LMGS.
Insérez le côté USB de l'adaptateur LMGS dans l'un des 4 ports USB de la FlexiObox.
2.1 Port COM2
2.1.1 Solis Datalogger S2 WL ST
La connexion du Datalogger Solis servira principalement pour Solis Cloud. En cas de problème avec la connexion RTU sur le port COM1, FlexiO peut basculer sur le port COM2 et utiliser le Datalogger pour sa connexion à FlexiO.
Il est fortement recommandé de connecter l'enregistreur de données à l'aide d'un câble UTP afin d'établir une connexion Internet filaire pour l'onduleur. Une connexion wifi est possible, mais elle est moins qualitative et moins stable.
L'enregistreur de données enverra les données à SolisCloud et FlexiO combinés.
Il est important de mettre à jour la centrale de mesure Solis avec le micrologiciel 100.121.b4 .
Une mise à jour du micrologiciel doit être demandée au service d'assistance de Solis. Malheureusement, il n'est pas possible pour l'instant d'effectuer cette mise à jour en tant que tiers.
