1. Configuration de l'onduleur Goodwe
1.1. Configuration monophasée (onduleur EHA-G20)
Pour raccorder un onduleur GoodWe standard, combinez les 2 éléments suivants :
-
-
Branchez un côté au dongleGoodWe [LMGS] prise RJ45 femelle
-
Connecter l'autre côté au port RS485/EMS de l'onduleur standard GoodWe
-
-
DongleGoodWe [LMGS]: branchez le connecteur USB sur l'un des 4 FlexiObox de la FlexiObox

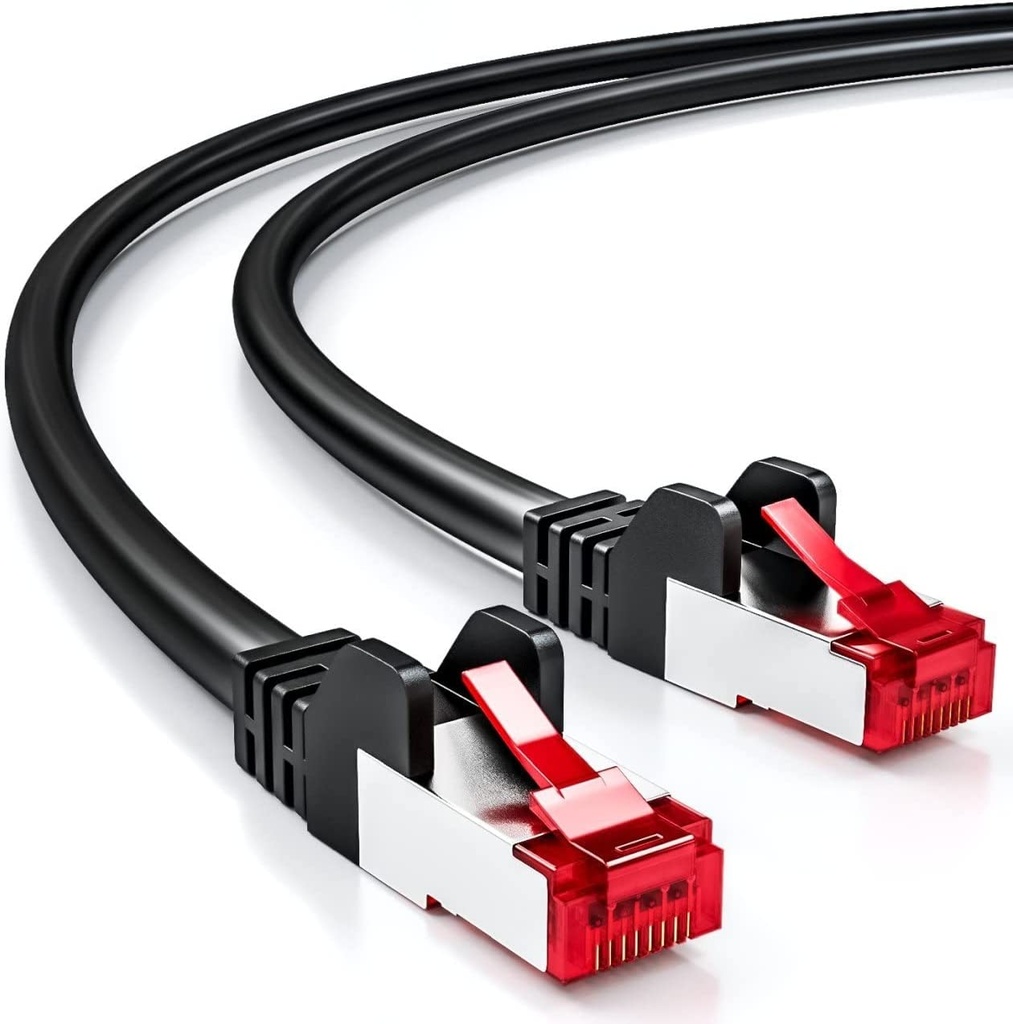

Le câble S/FTP [LSF2] est vendu dans une longueur de 2 mètres. Contrairement à l'UTP, le S/FTP est un câble réseau blindé (Cat6) qui garantit une qualité optimale pour ce type de connexions série.
Il est également possible d'utiliser n'importe quel câble S/FTP qualitatif (Cat6 ou supérieur).
Câblage complet : Onduleur - SFTP - LMGS - FlexiObox
1.2. Configuration triphasée (onduleur ETA-G20)
1.2.1. Raccordement côté onduleur

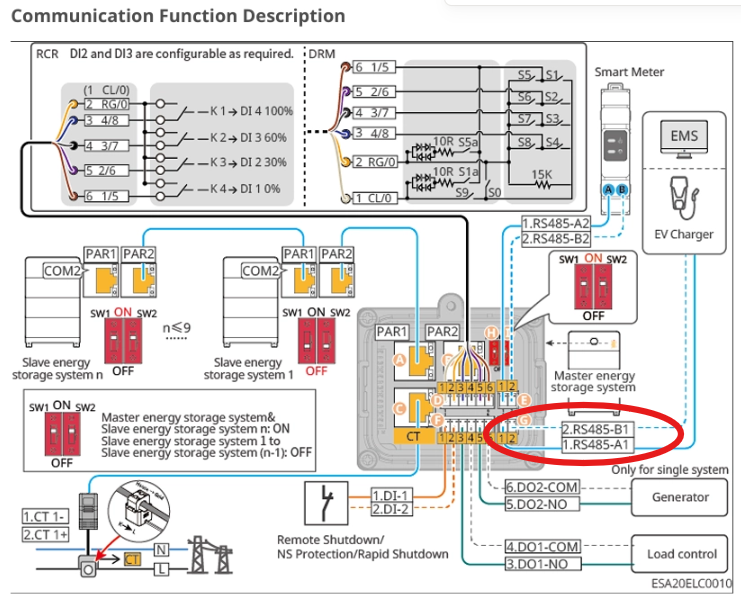

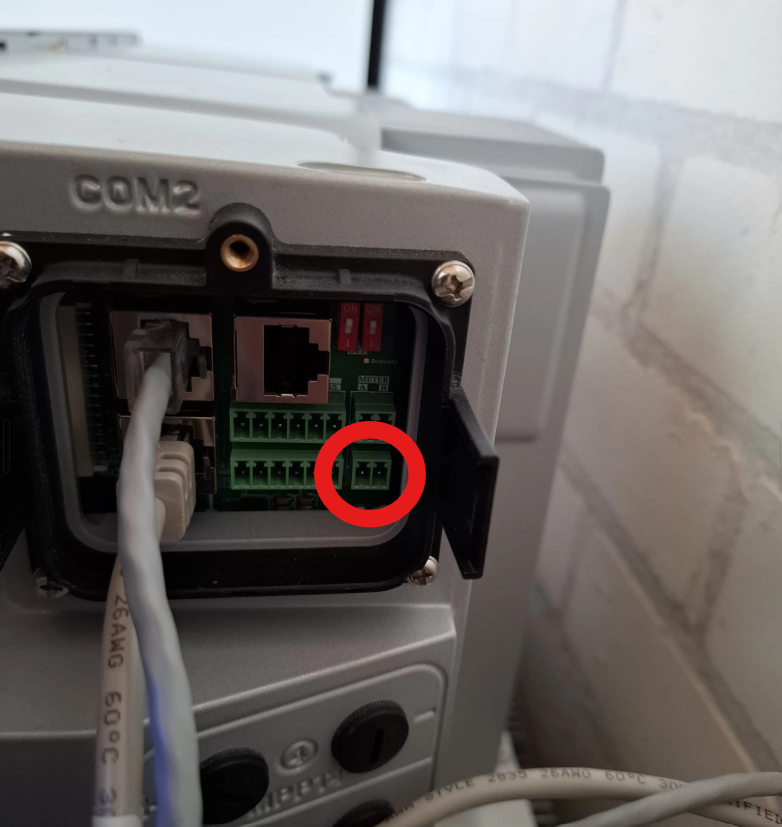

La connexion à l'onduleur triphasé Goodwe s'effectue via le port COM2 de l'onduleur.

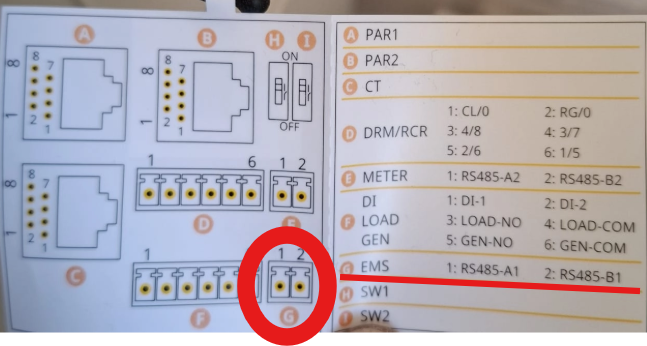

Le port COM2 comporte plusieurs sections. Il faut utiliser la section G, située en bas à droite, pour relier les broches 1 et 2 :
La broche 1 est utilisée pour RS485-A et la broche 2 pour RS485-B. Cette nomenclature est également utilisée sur le connecteur LMA1 servant à la connexion à la FlexiObox.

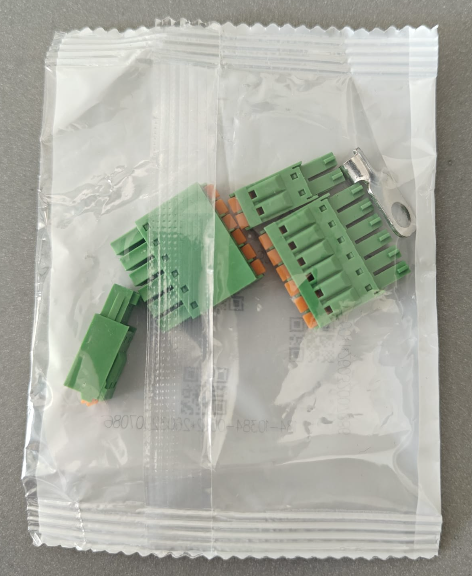

Il est recommandé d'utiliser ces fils verts pour raccorder le câblage aux broches 1 et 2 :
1.2.2. Connexion FlexiObox

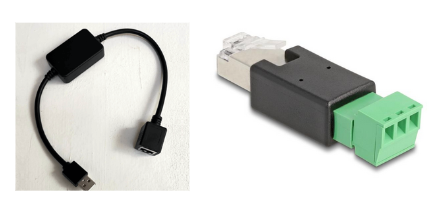

Les connecteurs du câble SFTP sont coupés aux deux extrémités. Une extrémité se branche sur les Goodwe 1 et 2 Goodwe . L'autre extrémité du câble SFTP se branche sur le connecteur LMA1. Ce connecteur est branché sur le câble LMGS, qui est lui-même inséré dans le port FlexiObox .
Par exemple :
-

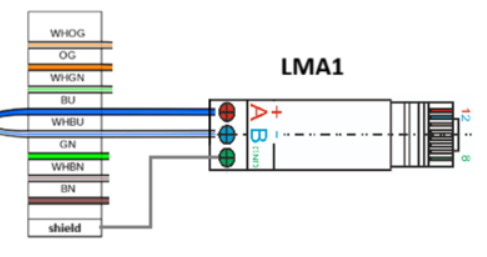

Câble bleu reliant la broche 1 à la broche A du LMA1
-
Câble bleu/blanc reliant la broche 2 à la broche B du LMA1
Câblage complet : Onduleur - SFTP - LMA1 - LMGS - FlexiObox
Attention !
Si FlexiO , la borne Goodwe NE PEUT PAS être commandée via l'onduleur (mode solaire), car elle utilise le même connecteur.
2. Modules de batterie GoodWe
batterij GoodWe (GW5.1-BAT-D-G20, GW8.3-BAT-D-G20) intègrent un convertisseur CC-CC interne. De ce fait, l'utilisation d'une batterij standard entraînera une surestimation de la puissance disponible. Suivez les étapes ci-dessous pour configurer batterij la batterij .
2.1. Configuration monophasée (onduleur EHA-G20)
-
Dans le portail de l'installateur, accédez à la batterij .
-
Sélectionnez le batterij adapté à votre module :
-
GoodWe GW5.1-BAT-D monophasé — pour les modules GW5.1-BAT-D-G20 et GW5.1-BAT-D-G21
-
GoodWe GW8.3-BAT-D monophasé — pour les modules GW8.3-BAT-D-G20 et GW8.3-BAT-D-G21
-
-
Réglez le paramètre « Nombre de blocs-batteries » sur le nombre total de batterij installés.
-
Tous les autres champs sont préconfigurés.
2.2. Configuration triphasée (onduleur ETA-G20)
-
Dans le portail de l'installateur, accédez à la batterij .
-
Sélectionnez le batterij adapté à votre module :
-
GoodWe GW5.1-BAT-D triphasé — pour les modules GW5.1-BAT-D-G20 et GW5.1-BAT-D-G21
-
GoodWe GW8.3-BAT-D triphasé — pour les modules GW8.3-BAT-D-G20 et GW8.3-BAT-D-G21
-
GoodWe GW6.0-BAT-D-G20 triphasé — pour les modules GW6.0-BAT-D-G20
-
GoodWe GW9.0-BAT-D-G20 triphasé — pour les modules GW9.0-BAT-D-G20
-
-
Réglez le paramètre « Nombre de blocs-batteries » sur le nombre total de batterij installés.
-
Tous les autres champs sont préconfigurés.
