Onduleurs GoodWe ES G2 et ET G2

Pour connecter un onduleur GoodWe ES G2 (ES20) ou ET G2, combinez les 2 éléments suivants :

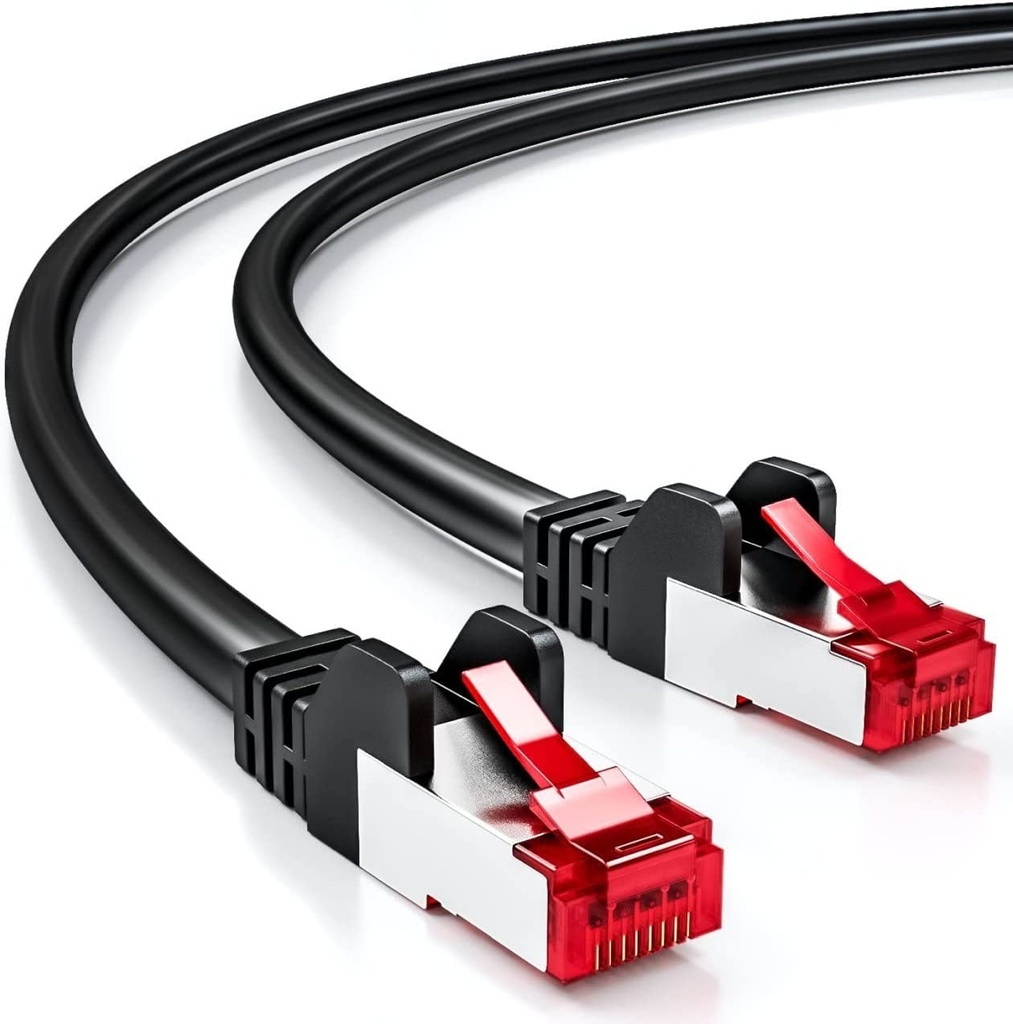

• Câble S/FTP [LSF2]:

  • Retirez le connecteur RJ45 d'un côté et dénudez le câble pour découvrir les 8 câbles colorés (paires torsadées).

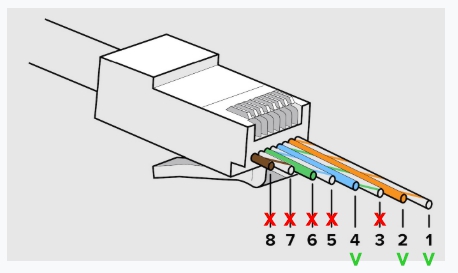

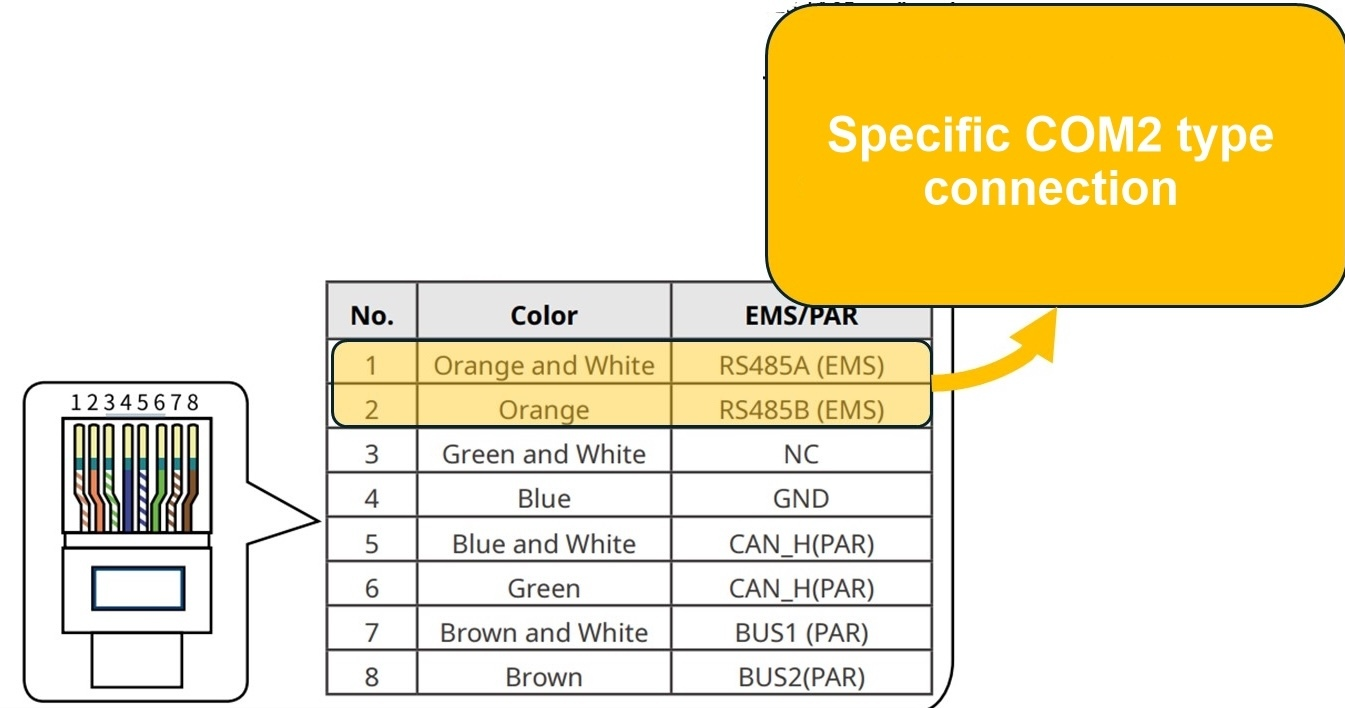

  • Connecter un nouveau RJ45 sur le côté dénudé du câble, en ne connectant que les câbles suivants :

    • Câble orange/blanc vers la broche 1 du RJ45

    • Câble orange vers la broche 2 du RJ45

    • Câble bleu vers RJ45 broche 4

    • NE BRANCHEZ AUCUN des 5 autres câbles sur le connecteur RJ45 car cela perturberait le signal de communication

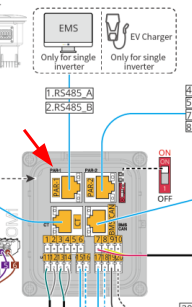

• Branchez ce connecteur RJ45 dans les prises dédiées EMS/PAR situées à l'extrême gauche de GoodWe triphasé GoodWe ES G2:

ET G2:

• Connecter le RJ45 de l'autre côté au RJ45 femelle du GoodWe Black Dongle [LMGS].

• Branchez la clé USB GoodWe Black Dongle [LMGS] dans l'un des 4 ports USB de la GoodWe . FlexiObox USB de la FlexiObox
