1. Support Modbus
L'onduleur SolaX X1/X3 Hybrid G3 prend en charge les connexions Modbus TCP en utilisant le port LAN RJ45 de l'onduleur.

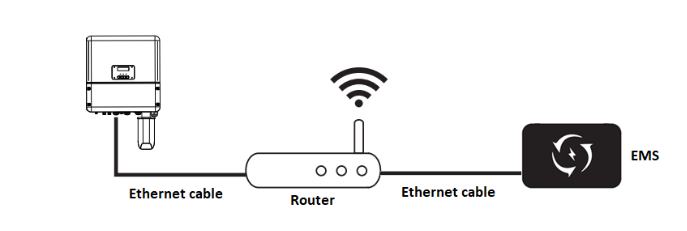

2. Connexion des câbles de réseau
-
Mettre l'onduleur hors tension
-
Branchez le connecteur RJ45 du câble Ethernet sur le connecteur COM de l'onduleur.
-
Branchez l'autre extrémité du câble Ethernet sur le routeur domestique.
-
Mise sous tension de l'onduleur
-
L'EMS détectera l'onduleur dans les 5 minutes suivantes.
3. Dépannage
Par défaut, si toutes les connexions physiques décrites à la section 2 sont établies, l'onduleur devrait être automatiquement détecté par l'EMS dans un délai de 5 minutes.
Si ce n'est pas le cas, vérifiez que les conditions suivantes sont remplies.
-
Vérifiez que l'option DHCP est sélectionnée dans les paramètres du réseau.
En utilisant le menu d'affichage de l'onduleur, allez à :
Paramètres >> Ethernet
et sélectionnez DHCP sous Méthode IP.
-
Vérifiez que l'onduleur et l'EMS sont connectés au même réseau.
Vérifiez les câbles Ethernet pour vous assurer que l'onduleur et l'EMS sont connectés au même routeur.
-
Vérifier que le réglage de la télécommande est activé
En utilisant le menu d'affichage de l'onduleur, allez à :
Paramètres >> Advanced >> On Grid >> Remote Control
et sélectionnez Activer sous Func select.
