1. Huawei Luna 2000 S0 batterij
Lors de la configuration de la batterij Huawei Luna 2000 S0, assurez-vous qu'un convertisseur CC-CC intégré regroupe les batteries appairées en une seule batterij.
-
Sélectionner batterij monophasée Huawei Luna 2000 S0 si vous avez besoin d'un onduleur monophasé est utilisé.
|
Nombre de batteries [#]
|
Nombre de tours de batteries |
|---|---|
|
Nombre de cellules par bloc-batterie [#]
|
1 (en tant que valeur fixe) |
|
Capacité de la cellule [Ah] |
Nombre de modules par tour * 11,11 [Ah] |
-
Tension nominale de la cellule ☑️ automatiquement réglée - ne pas modifier
-
Courant maximal de la cellule [A] ☑️ réglé automatiquement - ne pas modifier
Exemples :

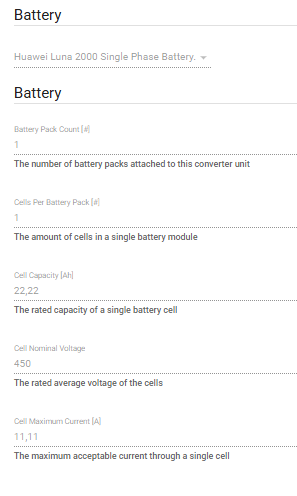

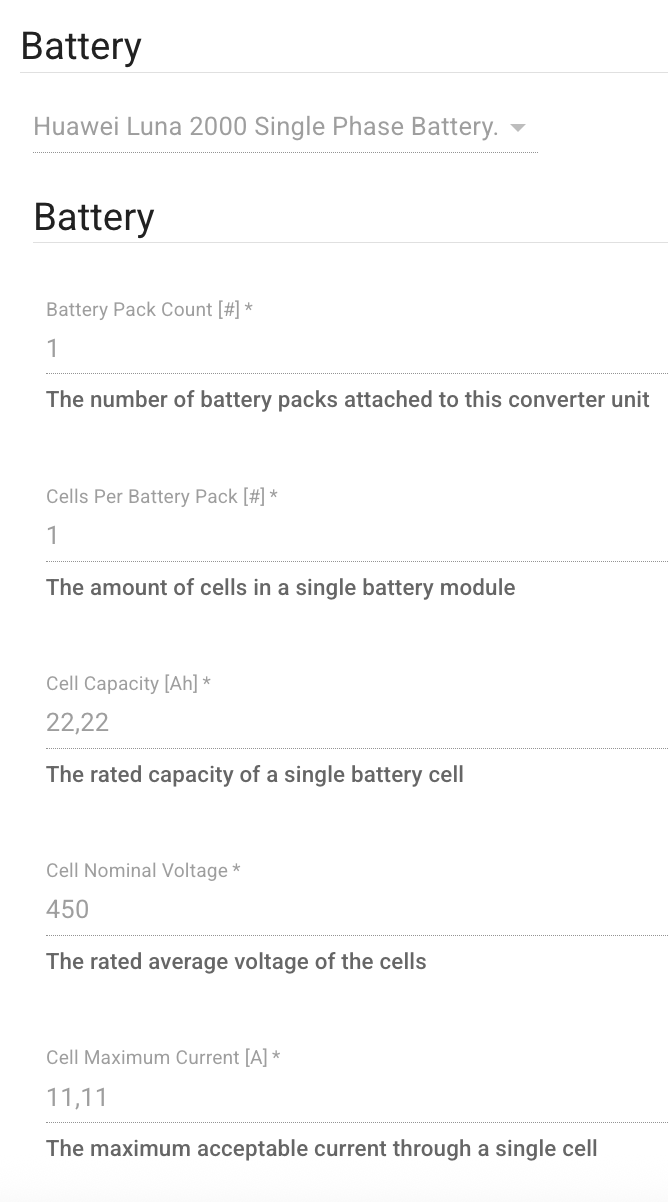

10kWh LUNA2000-S0 Monophasé |

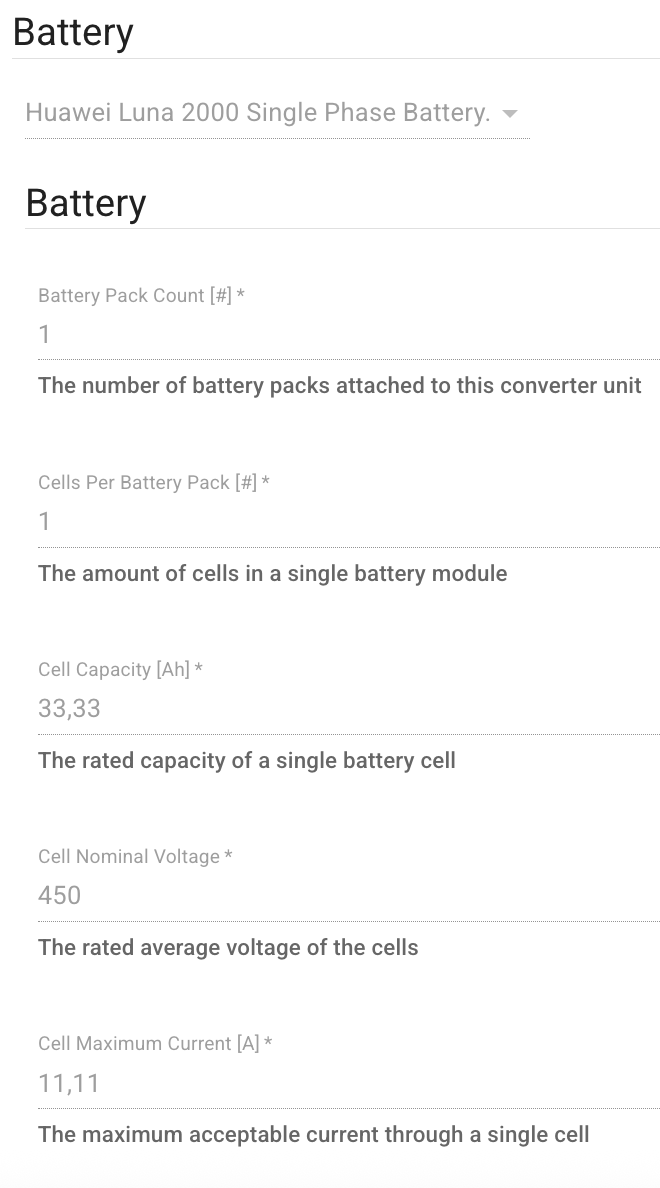

15kWh LUNA2000-S0 Monophasé |
|---|
-
Sélectionner batterij triphasée Huawei Luna 2000 S0 batterij si vous avez besoin d'un onduleur triphasé est utilisé.
|
Nombre de batteries [#]
|
Nombre de tours de batteries |
|---|---|
|
Nombre de cellules par bloc-batterie [#]
|
1 (en tant que valeur fixe) |
|
Capacité de la cellule [Ah] |
Nombre de modules par tour * 8.33 [Ah] |
-
Tension nominale de la cellule ☑️ automatiquement réglée - ne pas modifier
-
Courant maximal de la cellule [A] ☑️ réglé automatiquement - ne pas modifier
Exemples :

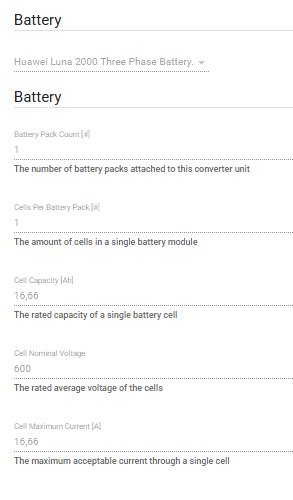

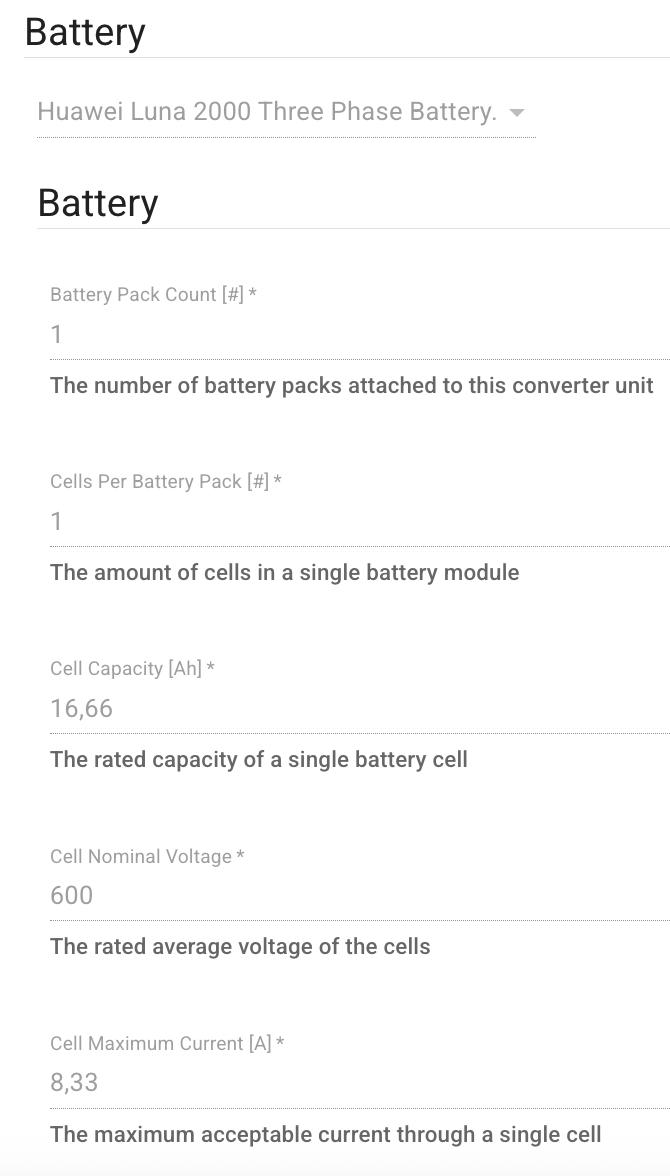

10kWh LUNA2000-S0 Triphasé |

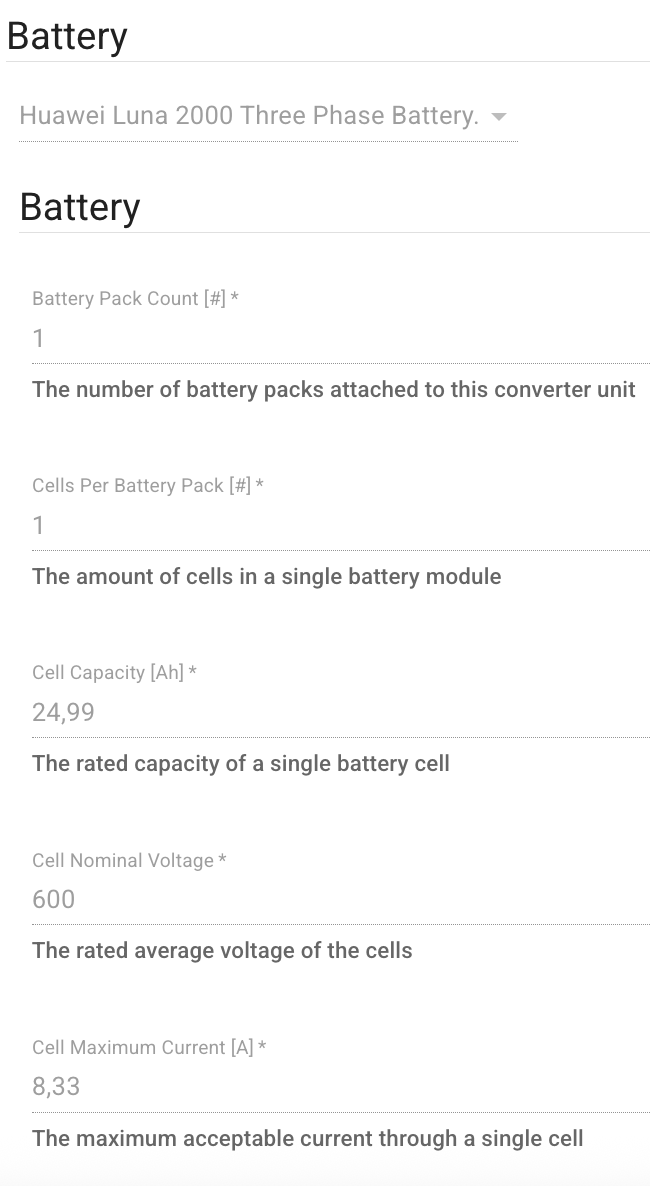

15kWh LUNA2000-S0 Triphasé |
|---|

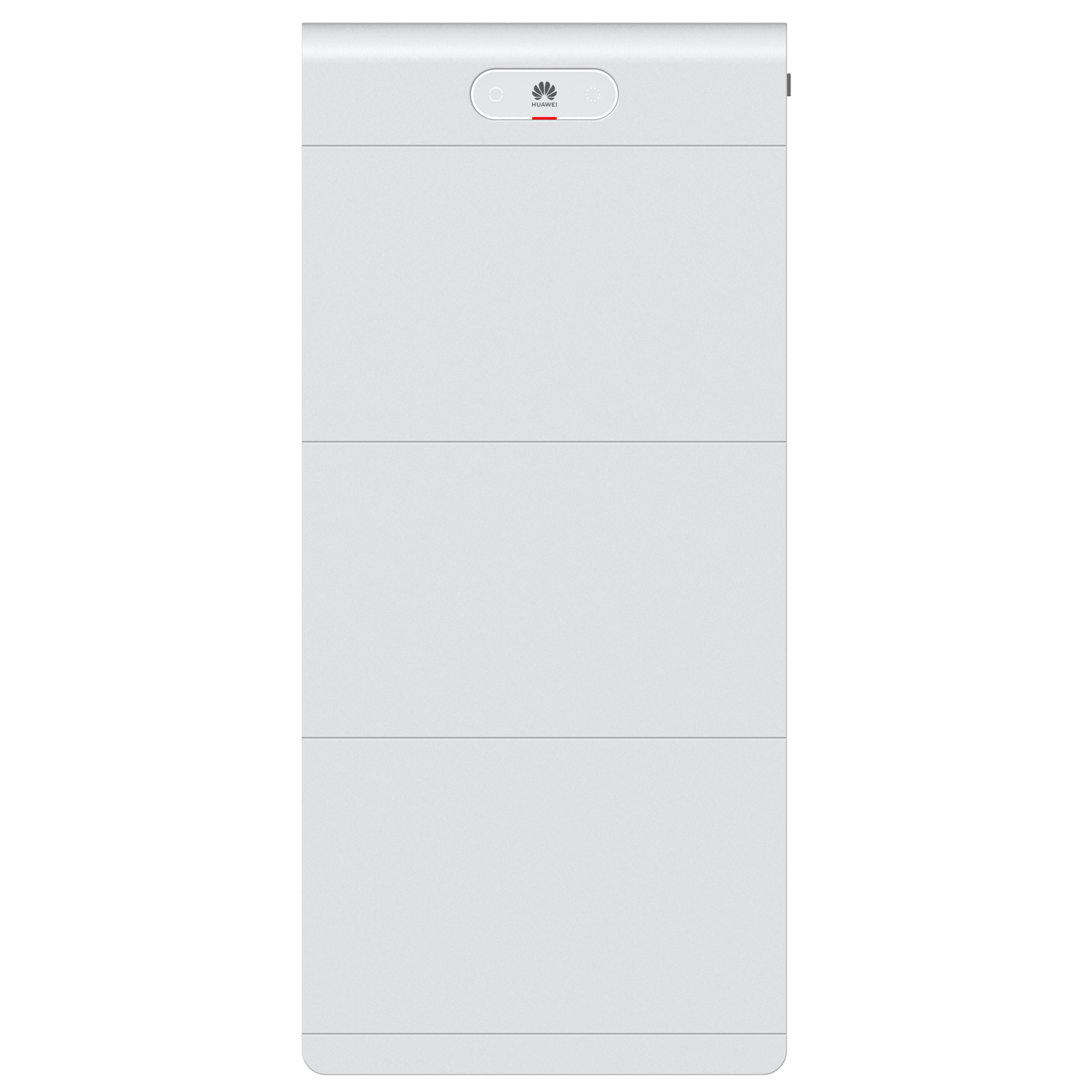

2. Huawei Luna 2000 S1 batterij
2.1 Huawei S1 6,9 kWh batterij
Veillez à toujours connecter la batterij Huawei Luna 2000 S1 batterij réseau local à l'aide d'un câble réseau filaire directement branché au modem !
-
Sélectionner batterij monophasée Huawei Luna 2000 S1 si vous avez besoin d'un onduleur monophasé est utilisé.
|
Nombre de batteries [#] |
Nombre total de batterij |
|
Cellules par batterie [#] |
1 (en tant que valeur fixe) |
-
Tension nominale de la cellule ☑️ automatiquement réglée - ne pas modifier
-
Courant maximal de la cellule [A] ☑️ réglé automatiquement - ne pas modifier
Exemples :

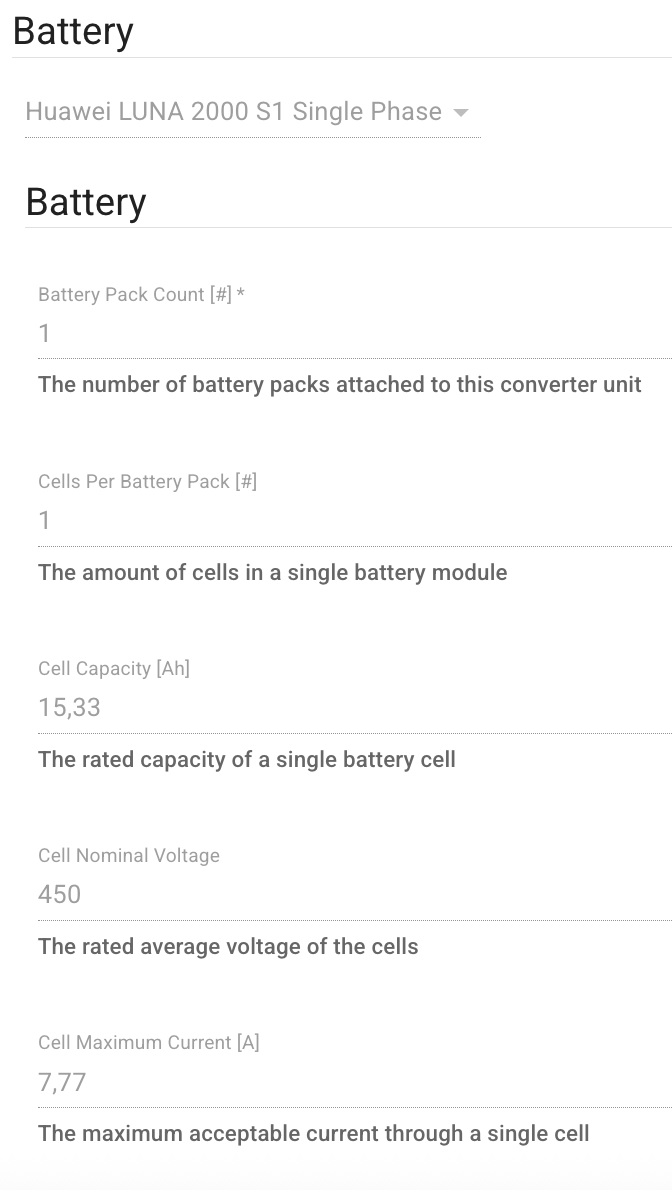

7kWh LUNA2000-S1 Monophasé |

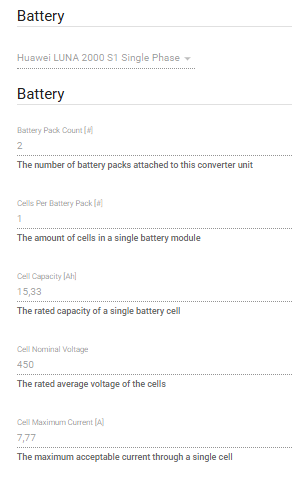

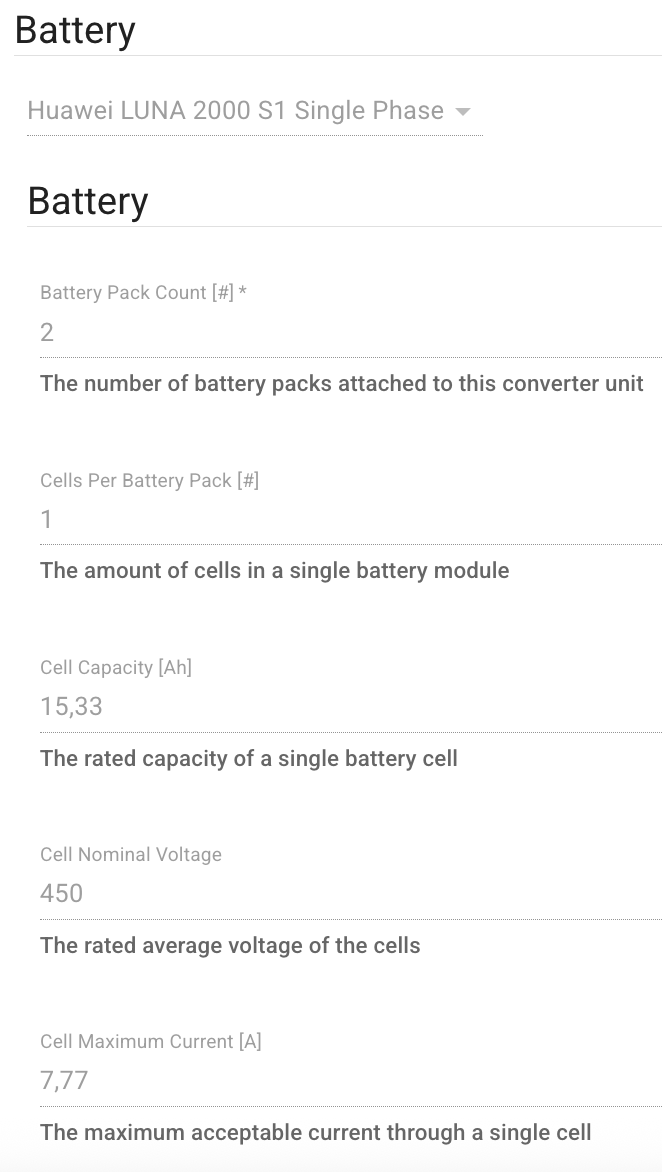

14kWh LUNA2000-S1 Monophasé |
|---|
-
Sélectionner batterij triphasée Huawei Luna 2000 S1 si vous avez besoin d'un onduleur triphasé est utilisé.
|
Nombre de batteries [#] |
Nombre total de batterij |
|
Cellules par batterie [#] |
1 (en tant que valeur fixe) |
-
Tension nominale de la cellule ☑️ automatiquement réglée - ne pas modifier
-
Courant maximal de la cellule [A] ☑️ réglé automatiquement - ne pas modifier
Exemples :

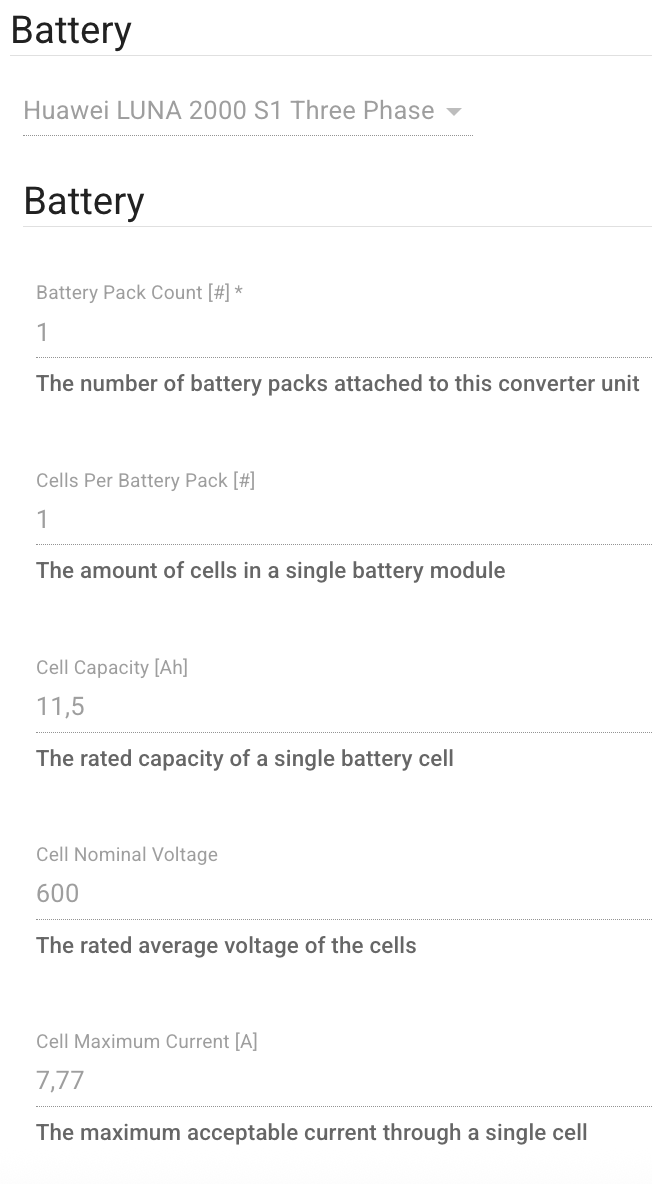

7kWh LUNA2000-S1 Triphasé |

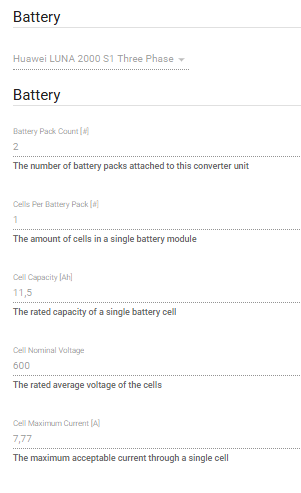

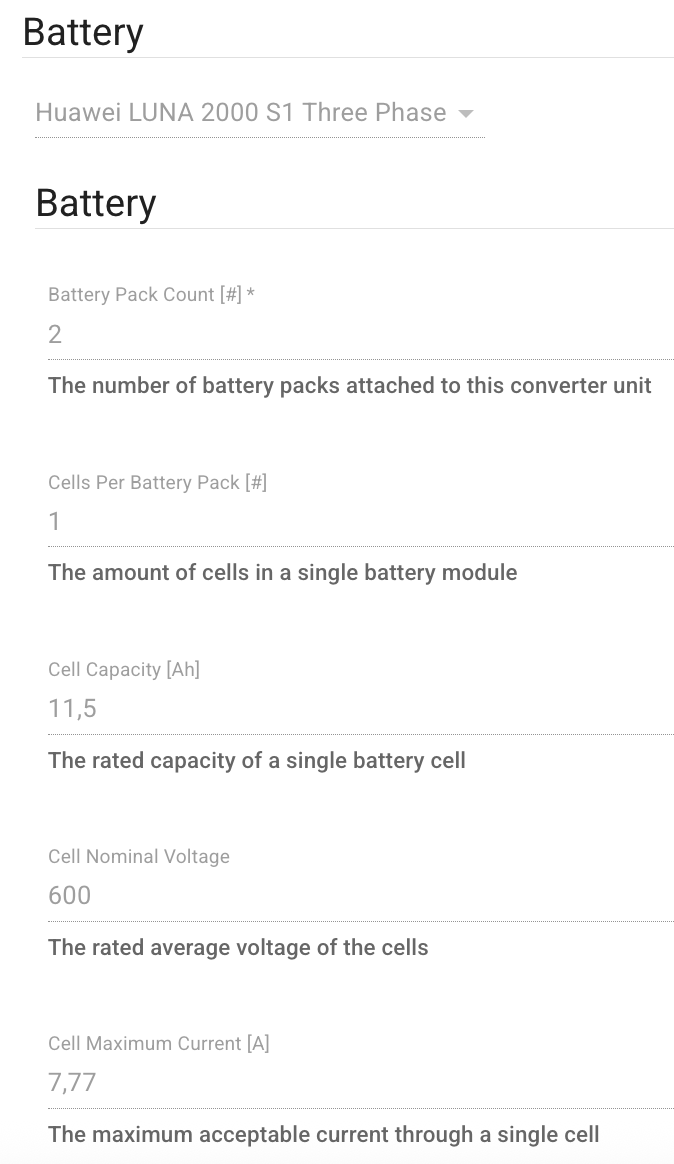

14kWh LUNA2000-S1 Triphasé |
|---|
2.2 Batterie Huawei S1 de 5 kWh
Les batterij s relatives au modèle S1 5 kWh seront disponibles dans la fiche produit.
2.3 Configuration des modules mixtes
Le système LUNA2000-S1 comprend un module d'alimentation et un à trois modules « batterij ». Un onduleur peut prendre en charge jusqu'à quatre systèmes, et donc jusqu'à 12 modules « batterij ». Deux types de modules « batterij » sont disponibles.
|
Module |
Énergie |
|---|---|
|
LUNA2000-5-E1 |
5 kWh |
|
LUNA2000-7-E1 |
6,9 kWh |
Une pile mixte contient les deux types de modules. Ce document concerne uniquement les piles mixtes.
Remarque : pour une pile ne comportant qu'un seul type de module, la procédure « Huawei batterij » est la bonne. Ce document n'est pas nécessaire.
Procédure
-
Comptez le nombre de modules de chaque type.
-
Sélectionnez « Batterie non prise en charge » sur le portail.
-
Saisissez « 1 » dans le champ « Nombre de paquets » et « 1 » dans le champ « Nombre de cellules par paquet ».
-
Saisissez la tension nominale des cellules de votre onduleur : 450 V pour le monophasé, 600 V pour le triphasé.
-
Dans le tableau 1 ou le tableau 2, repérez la cellule correspondant à vos modules.
-
Saisissez la capacité de la cellule et le courant maximal de cette cellule.
-
Dans le champ « Description de la batterie », indiquez la marque, le modèle et la composition des modules.
ATTENTION : Ne saisissez pas les valeurs des cellules figurant dans la fiche technique « batterij ». Le module de puissance limite la puissance de chaque module à 3,5 kW. Si vous saisissez des valeurs supérieures, l'onduleur réduira la consigne sans afficher de message.
Exemple de description : Huawei LUNA2000-S1 - 1x 5-E1 + 2x 7-E1, 18,8 kWh
Comment lire les tableaux 1 et 2
Recherchez la ligne correspondant au nombre de modules 5-E1. Recherchez la colonne correspondant au nombre de modules 7-E1. Chaque cellule indique la capacité de la cellule en Ah, puis le courant maximal de la cellule en A.
Une cellule vide compte plus de 12 modules. Une pile de 12 modules est la taille maximale.
Tableau 1 - Onduleur monophasé, tension nominale des cellules : 450 V
Les valeurs sont les suivantes : Capacité de la cellule [Ah] / Courant maximal de la cellule [A].
|
Ligne 5-E1 / Colonne 7-E1 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
1 |
26,44 / 15,56 |
41,78 / 23,33 |
57,11 / 31,11 |
72,44 / 38,89 |
87,78 / 46,67 |
103,11 / 54,44 |
118,44 / 62,22 |
133,78 / 70,00 |
149,11 / 77,78 |
164,44 / 85,56 |
179,78 / 93,33 |
|
2 |
37,56 / 23,33 |
52,89 / 31,11 |
68,22 / 38,89 |
83,56 / 46,67 |
98,89 / 54,44 |
114,22 / 62,22 |
129,56 / 70,00 |
144,89 / 77,78 |
160,22 / 85,56 |
175,56 / 93,33 |
|
|
3 |
48,67 / 31,11 |
64,00 / 38,89 |
79,33 / 46,67 |
94,67 / 54,44 |
110,00 / 62,22 |
125,33 / 70,00 |
140,67 / 77,78 |
156,00 / 85,56 |
171,33 / 93,33 |
|
|
|
4 |
59,78 / 38,89 |
75,11 / 46,67 |
90,44 / 54,44 |
105,78 / 62,22 |
121,11 / 70,00 |
136,44 / 77,78 |
151,78 / 85,56 |
167,11 / 93,33 |
|
|
|
|
5 |
70,89 / 46,67 |
86,22 / 54,44 |
101,56 / 62,22 |
116,89 / 70,00 |
132,22 / 77,78 |
147,56 / 85,56 |
162,89 / 93,33 |
|
|
|
|
|
6 |
82,00 / 54,44 |
97,33 / 62,22 |
112,67 / 70,00 |
128,00 / 77,78 |
143,33 / 85,56 |
158,67 / 93,33 |
|
|
|
|
|
|
7 |
93,11 / 62,22 |
108,44 / 70,00 |
123,78 / 77,78 |
139,11 / 85,56 |
154,44 / 93,33 |
|
|
|
|
|
|
|
8 |
104,22 / 70,00 |
119,56 / 77,78 |
134,89 / 85,56 |
150,22 / 93,33 |
|
|
|
|
|
|
|
|
9 |
115,33 / 77,78 |
130,67 / 85,56 |
146,00 / 93,33 |
|
|
|
|
|
|
|
|
|
10 |
126,44 / 85,56 |
141,78 / 93,33 |
|
|
|
|
|
|
|
|
|
|
11 |
137,56 / 93,33 |
|
|
|
|
|
|
|
|
|
|
Tableau 2 - Onduleur triphasé, tension nominale des cellules : 600 V
Les valeurs sont les suivantes : Capacité de la cellule [Ah] / Courant maximal de la cellule [A].
|
Ligne 5-E1 / Colonne 7-E1 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
1 |
19,83 / 11,67 |
31,33 / 17,50 |
42,83 / 23,33 |
54,33 / 29,17 |
65,83 / 35,00 |
77,33 / 40,83 |
88,83 / 46,67 |
100,33 / 52,50 |
111,83 / 58,33 |
123,33 / 64,17 |
134,83 / 70,00 |
|
2 |
28,17 / 17,50 |
39,67 / 23,33 |
51,17 / 29,17 |
62,67 / 35,00 |
74,17 / 40,83 |
85,67 / 46,67 |
97,17 / 52,50 |
108,67 / 58,33 |
120,17 / 64,17 |
131,67 / 70,00 |
|
|
3 |
36,50 / 23,33 |
48,00 / 29,17 |
59,50 / 35,00 |
71,00 / 40,83 |
82,50 / 46,67 |
94,00 / 52,50 |
105,50 / 58,33 |
117,00 / 64,17 |
128,50 / 70,00 |
|
|
|
4 |
44,83 / 29,17 |
56,33 / 35,00 |
67,83 / 40,83 |
79,33 / 46,67 |
90,83 / 52,50 |
102,33 / 58,33 |
113,83 / 64,17 |
125,33 / 70,00 |
|
|
|
|
5 |
53,17 / 35,00 |
64,67 / 40,83 |
76,17 / 46,67 |
87,67 / 52,50 |
99,17 / 58,33 |
110,67 / 64,17 |
122,17 / 70,00 |
|
|
|
|
|
6 |
61,50 / 40,83 |
73,00 / 46,67 |
84,50 / 52,50 |
96,00 / 58,33 |
107,50 / 64,17 |
119,00 / 70,00 |
|
|
|
|
|
|
7 |
69,83 / 46,67 |
81,33 / 52,50 |
92,83 / 58,33 |
104,33 / 64,17 |
115,83 / 70,00 |
|
|
|
|
|
|
|
8 |
78,17 / 52,50 |
89,67 / 58,33 |
101,17 / 64,17 |
112,67 / 70,00 |
|
|
|
|
|
|
|
|
9 |
86,50 / 58,33 |
98,00 / 64,17 |
109,50 / 70,00 |
|
|
|
|
|
|
|
|
|
10 |
94,83 / 64,17 |
106,33 / 70,00 |
|
|
|
|
|
|
|
|
|
|
11 |
103,17 / 70,00 |
|
|
|
|
|
|
|
|
|
|
Tableau 3 - Énergie totale en kWh
Ce tableau indique la puissance de la pile. Utilisez-le pour effectuer une vérification après l'installation.
|
Ligne 5-E1 / Colonne 7-E1 |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
0 |
- |
6.9 |
13.8 |
20.7 |
27.6 |
34.5 |
41.4 |
48.3 |
55.2 |
62.1 |
69.0 |
75.9 |
82.8 |
|
1 |
5.0 |
11.9 |
18.8 |
25.7 |
32.6 |
39.5 |
46.4 |
53.3 |
60.2 |
67.1 |
74.0 |
80.9 |
|
|
2 |
10.0 |
16.9 |
23.8 |
30.7 |
37.6 |
44.5 |
51.4 |
58.3 |
65.2 |
72.1 |
79.0 |
|
|
|
3 |
15.0 |
21.9 |
28.8 |
35.7 |
42.6 |
49.5 |
56.4 |
63.3 |
70.2 |
77.1 |
|
|
|
|
4 |
20.0 |
26.9 |
33.8 |
40.7 |
47.6 |
54.5 |
61.4 |
68.3 |
75.2 |
|
|
|
|
|
5 |
25.0 |
31.9 |
38.8 |
45.7 |
52.6 |
59.5 |
66.4 |
73.3 |
|
|
|
|
|
|
6 |
30.0 |
36.9 |
43.8 |
50.7 |
57.6 |
64.5 |
71.4 |
|
|
|
|
|
|
|
7 |
35.0 |
41.9 |
48.8 |
55.7 |
62.6 |
69.5 |
|
|
|
|
|
|
|
|
8 |
40.0 |
46.9 |
53.8 |
60.7 |
67.6 |
|
|
|
|
|
|
|
|
|
9 |
45.0 |
51.9 |
58.8 |
65.7 |
|
|
|
|
|
|
|
|
|
|
10 |
50.0 |
56.9 |
63.8 |
|
|
|
|
|
|
|
|
|
|
|
11 |
55.0 |
61.9 |
|
|
|
|
|
|
|
|
|
|
|
|
12 |
60.0 |
|
|
|
|
|
|
|
|
|
|
|
|
Formule
Ces tableaux sont issus de ces formules. Utilisez-les uniquement à titre indicatif.
Tension nominale des cellules = 450 V pour un onduleur monophasé
600 V pour un onduleur triphasé
Énergie totale [Wh] = 5 000 × (nombre de modules 5-E1)
+ 6 900 × (nombre de modules 7-E1)
Puissance totale [W] = 3 500 × (nombre total de modules)
Nombre de packs = 1
Nombre de cellules par pack = 1
Capacité de la cellule [Ah] = énergie totale [Wh] / tension nominale de la cellule
Courant maximal de la cellule [A] = puissance totale [W] / tension nominale de la cellule
Chaque module produit 3,5 kW. La puissance du module ne varie pas par rapport à cette valeur.
