Huawei SmartLogger3000

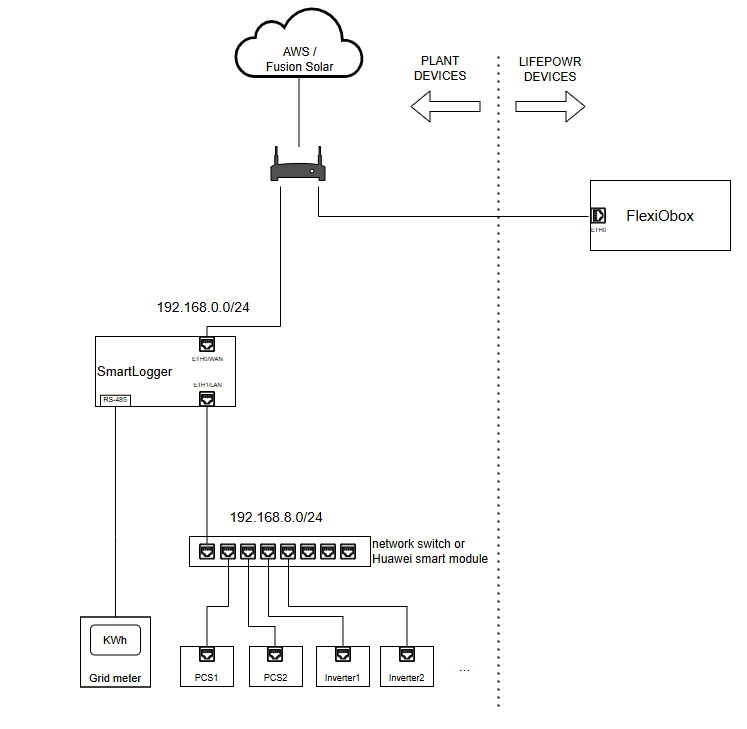

La FlexiObox transmet les commandes de contrôle à distance au Huawei SmartLogger 3000 en utilisant une connexion modbus TCP.Après avoir sélectionné le Huawei SmartLogger 3000 dans les paramètres de la FlexiObox , elle effectuera une découverte automatique sur le réseau pour détecter l'adresse IP WAN du SmartLogger 3000.Pour que cette découverte soit réussie, la FlexiObox et le SmartLogger 3000 doivent être sur le même sous-réseau de réseau, et le SmartLogger 3000 doit avoir le Modbus TCP activé.
1. Les pré-requis
La FlexiObox et le SmartLogger 3000 doivent se trouver sur le même sous-réseau.
Le SmartLogger 3000 doit avoir le Modbus TCP activé. Voir la section 2 pour plus d'informations.
La version du firmware du SmartLogger 3000 doit être au moins V300R023C10SPC551Le nom du compteur de réseau doit commencer par "Meter", si plus d'un compteur est connecté, le nom doit être changé en "GridMeter".
Le nom du PCS doit commencer par "PCS".2.
2. Activer Modbus TCP

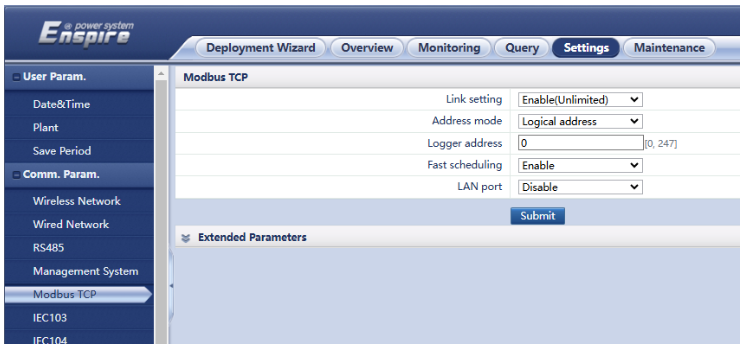

Pour activer Modbus TCP sur le SmartLogger 3000, naviguer vers "Settings" >> "Comm. Param." >> "Modbus-TCP" et réglez les valeurs suivantes :
Réglage du lien : Activer (illimité)
Mode d'adresse : Adresse logique
Adresse de l'enregistreur : 0
Programmation rapide : Activer
Port LAN : Désactiver
3. Paramètres de l'appareil SmartLogger3000

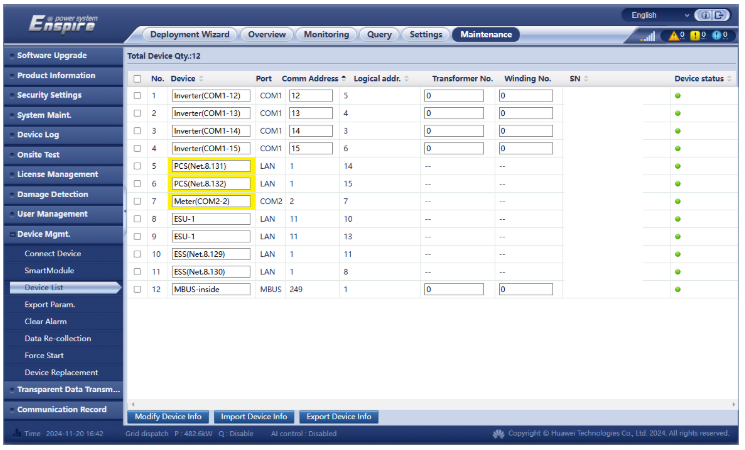

Naviguez vers "Maintenance" >> "Device Mgmt." >> "Liste des appareils" et confirmez :
Le nom de l'appareil de mesure du réseau commence par "Meter". S'il y a plus d'un compteur, le nom doit être remplacé par "GridMeter".
Le nom du PCS commence par "PCS"
Si nécessaire, modifiez le nom des appareils pour qu'il corresponde aux exigences, puis cliquez sur "Modifier les informations sur les appareils" pour enregistrer les modifications.
4. Réglages du contrôle actif de la puissance

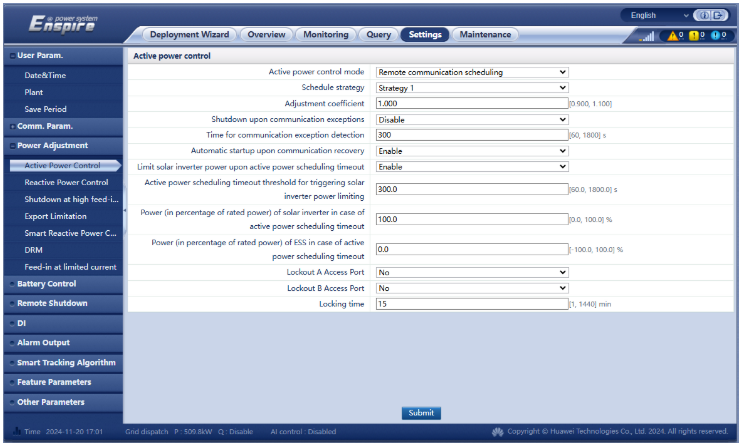

Naviguez vers "Settings" >> "Power Adjustment" >> "Active Power Control" et réglez les valeurs suivantes :
Mode de contrôle actif de la puissance : Programmation de la communication à distance
Stratégie de programmation : Stratégie 1
Arrêt en cas d'exception à la communication : Désactiver
Temps de détection des exceptions de communication : 300
Démarrage automatique lors du rétablissement de la communication : Activer
Limite la puissance de l'onduleur solaire en cas de dépassement du délai de programmation de la puissance active : Activer
Seuil de temporisation de la programmation de la puissance active pour le déclenchement de la limitation de la puissance de l'onduleur solaire : 300s
Puissance (en pourcentage de la puissance nominale) de l'onduleur solaire en cas de dépassement du délai de programmation de la puissance active : 100 % (valeur correcte compte tenu des limites d'injection)
Puissance (en pourcentage de la puissance nominale) de l'ESS en cas de dépassement du délai de programmation de la puissance active : 0%
5. Paramètres de contrôle de la batterie

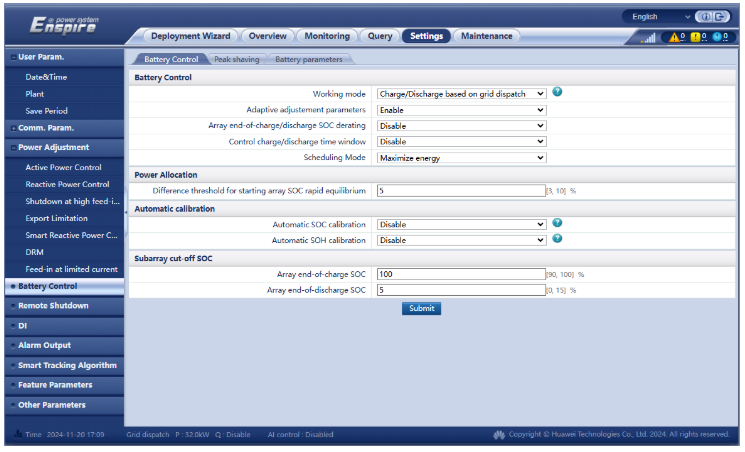

Naviguez vers "Réglages" >> "Contrôle de la batterie" et réglez les valeurs suivantes :
Mode de fonctionnement : Charge/décharge en fonction de la répartition du réseau
Calibrage automatique du SOC : Désactiver
